伴随着高清大潮，蓝光播放机、高清电视广播等高清信号源不断增多，高清软件供应方面更加丰富与普及，家用投影已经出现快速扩展之局面。为了进一步跟进市场的发展步伐，目前入门级的全高清机型已经降至万元以下水平，即便是高端的3片式DLP投影机，最低价位也下降到30多万元，家庭影院投影机已经完全进入全高清时代。众多优质的全高清家庭影院投影机的不断涌现，向着更高对比度、更丰富的细节、更自然准确的颜色以及更加流畅生动的影像等全方位发展，必将迎来大画面投影新的高潮。

特别值得注意的是，今年全高清家庭影院投影机发展的重点不仅仅是全面提升1920×1080全高清的画质，同时也开始了全高清投影与3D技术的融合，推动全高清3D投影机走向民用市场。在刚刚结束的美国CES2010消费电子展中，几乎所有的家用投影机生产厂商都将目光转移到3D投影之中，并且展示出众多3D投影机概念产品，相信很快我们就可以走入高清3D的殿堂。

但是，令人困扰的事情出现了，家庭影院投影机和平板电视相比，易用性方面远远不及后者,需要一定的环境与安装、调试，也需要使用者具备一定的投影常识，只有如此，才能得心应手，达到事半功倍的效果。为了让更多的影音爱好者和对投影机感兴趣的朋友能对家庭影院投影机有更深入的了解，编辑部在本期全力推出了关于家庭影院投影机应用的入门指南，并就投影机的技术和种类、选购投影机时需注意的几大问题、投影机的安装和基本调试等多个引人关注的热点问题进行深入浅出的介绍及探讨，希望能对大家的影院构建起到更好的帮助作用。

 文_编辑部

 浅谈家庭影院投影机的技术与类型

 　　随着轻便小巧、价格宜人、调试简单的数字型投影机的高速发展，原来笨重、昂贵、调试复杂的模拟CRT投影机已经完全退出了市场的竞争。因此，在家庭影院投影机领域已经全面由3LCD、LCoS以及DLP全高清数字投影机所占据。

 均以液晶技术为基础的3LCD与LCoS投影机

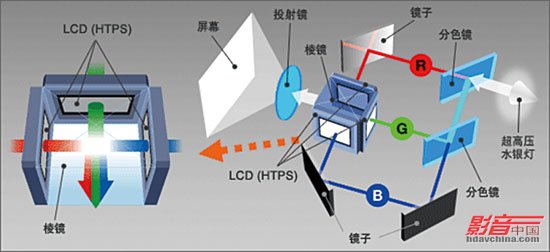

3LCD投影机是通过这样的结构来显示出丰富多彩的影像

非常神奇的液晶晶体，它的出现使我们的眼前更加精彩

　　日本是最早将液晶技术与大规模集成电路相结合，并且率先开发出一系列液晶显示产品的国家，因此在液晶显示领域有着深厚的技术积累。对于液晶这个由奥地利植物学家F.Reinetzer在100多年前发现的神奇之物，日本人对其进行了深入的研究与探讨，在家庭影院投影机领域中就带来了两种完全不同概念的液晶系投影机：3LCD以及LCoS。

　　3LCD(liquid crystal display)家庭影院投影机是指采用3片透射式液晶面板的机型，通过3片独立的液晶面板分别控制红、绿、蓝3个分量。每个液晶面板上都有数以百万个液态晶体，可被电信号控制为开、闭合、或者部分闭合的不同状态以控制光线的通过。每个单独的液晶体称之为一个像素，当红绿蓝3色透过不同的液晶面板时，液晶体能根据电信号的变化判断出该像素需要的颜色数量，以实现即时开启和闭合，从而形成投影图像。

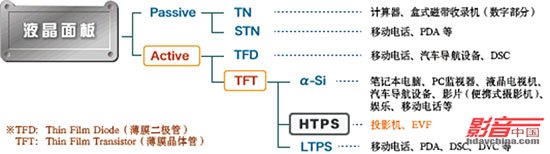

液晶面板有多种不同的类型，而投影机则使用HTPS高温聚硅面板

　　在液晶面板的类型上，家庭影院投影机所使用的均为HTPS(High Temperature Poly-Silicon) 高温聚硅面板，是一种有源矩阵驱动方式的透过型LCD，具有小型、高精细、高对比度、驱动器可内置等特点。同时又可分为有机和无机两大类。高端的液晶投影机均采用无机配向性的液晶面板，其最大的特点就是液晶体在静止状态是关闭的，需要用电压来开启。这与常规的有机面板的控制方式恰好相反，更有利于创造出更高的原生对比度。

开口率对于液晶投影机图像相当重要

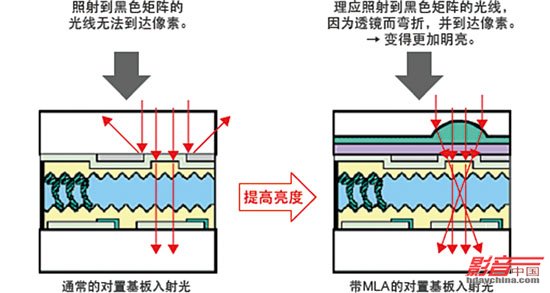

针对低开口率问题而推出的微透镜(MLA)技术

　　对于液晶面板，开口率(Aperture Ratio)是一个非常重要的参数。开口率是指除去每一个像素的配线部、晶体管部(通常采用黑色矩阵隐藏)后的光线通过部分的面积和每一个像素整体的面积之间的比例。开口率越高，光线通过的效率就越高。目前最新的无机配向型面板的开口率已经超过50%，大大减低了“窗格”现象的发生。另外针对开口率的问题，液晶面板上还使用了一种微透镜(MLA)的技术，该技术能将光线集中到开口的位置，让更多的光线通过液晶面。使用这种技术之后，能够提升1.5～1.6倍的亮度。

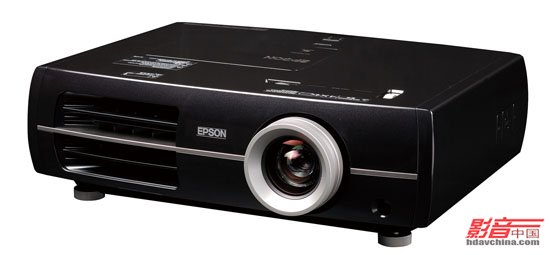

作为3LCD技术代表机型爱普生EH-TW4500，通过采用全新的动态光圈系统以及独特的相位补偿技术，将动态对比度提升至200000:1的高度

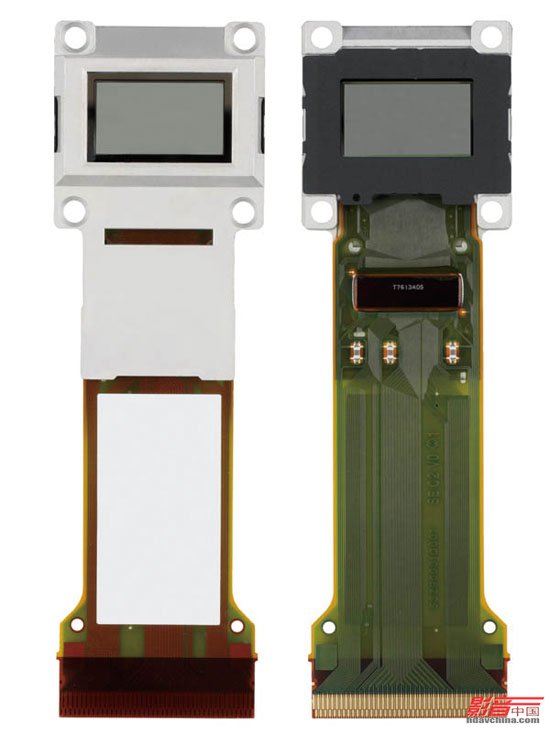

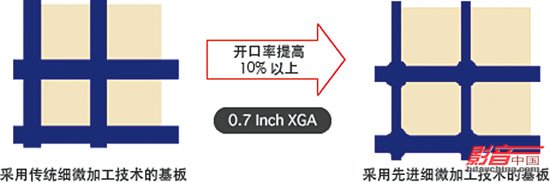

爱普生全新的D7无机配向型液晶面板，大大提高了开口率

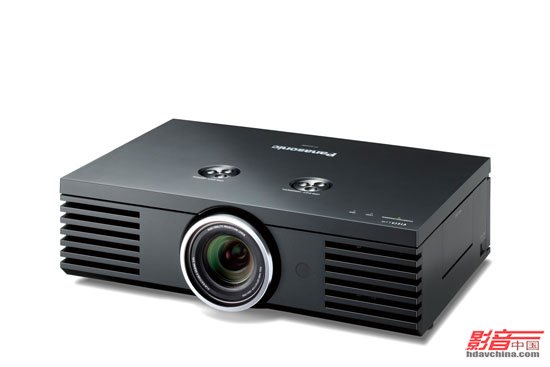

松下的PT-AE4000除了进一步提高对比度之外，还拥有优秀的帧预插补技术以及增强版的Detail Clarity图像处理器

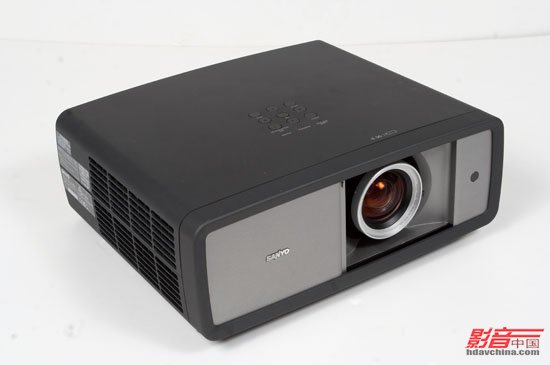

采用新一代0.74英寸液晶面板的三洋PLV-Z3000，并且针对24p信号，首先推出了5:5 pulldown倍速驱动技术

　　采用该技术的厂家包括爱普生、三菱、三洋、松下等一批日系品牌，其核心技术主要掌握在面板生产厂商爱普生手上，爱普生所生产的液晶面板已经发展到D7无机配向型面板的阶段。由于3LCD机型采用红、绿、蓝3原色独立的 LCD面板，可以分别调整每个彩色通道的亮度和对比度，具备色彩鲜活艳丽、饱和度好、层次丰富的特点，但由于采用的是透射式的结构，因此与其他的类型相比，容易出现漏光的现象，黑色的表现力较弱，对比度相对较低。为了进一步解决这一问题，目前高端的3LCD机型大力改进了显示光路结构以及全面升级液晶面板，并且使用了超高速的动态光圈技术。

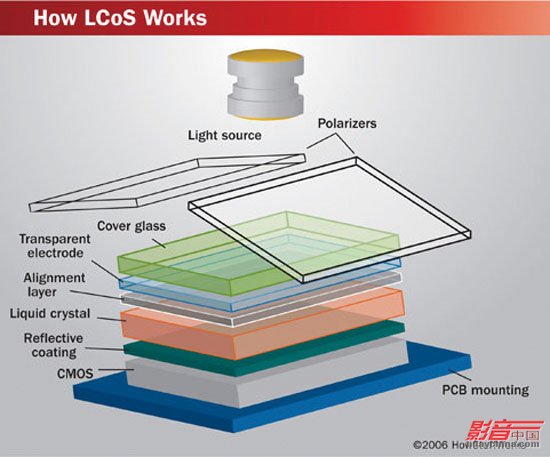

LCoS面板结构分析

LCoS投影机成像的整体结构剖析

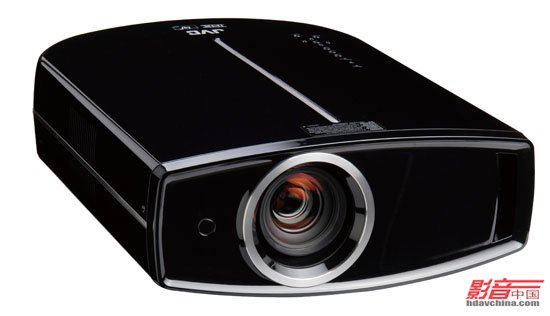

拥有THX与ISF认证的DLA-HD950，除了拥有超高的50000:1原生对比度之外，还支持倍速驱动

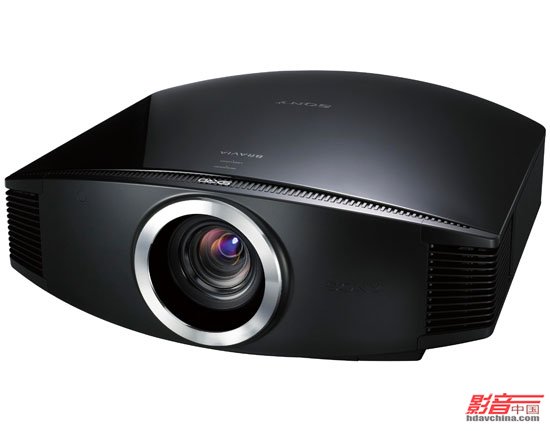

VPL-VW85通过使用全新的SXRD芯片以及动态光圈技术，动态对比度得以大幅度提高

来自中国台湾的示创则同样拥有独立研发生产LCoS核心显示光路的能力，曾经带来一代经典的产品HD-900

　　而LCoS(liquid crystal on silicon) 反射型液晶投影机是一种具备极高开口率的液晶投影机技术，目前所提到的LCoS家庭影院投影机均是指采用3片折射式液晶面板的机型，而核心技术则掌握在日本JVC和索尼的手中，并各将其称为D-ILA以及SXRD，另外佳能也采用这种技术，并且推出了多款全高清的机型。

　　LCoS技术是一种透射式液晶技术与数字光反射技术的融合体，通过控制LCoS面板上液晶分子的状态来改变芯片上每个像素的反射光线强度，从而形成图像。由于LCoS技术是在LCD技术上发展而来的，因此它继承了LCD的优点的同时也进一步克服了其不足之处。由于它可以实现96%以上的开口率，因此图像画面没有像素感，同时画面边缘也更加自然。并且通过其反射式的结构，能实现更为深沉的黑色表现以及更高的原生对比度。如高端的JVC DLA-HD950就能实现超高的50000:1原生对比度。
