基本情况简介

装修设计公司:CAV

周边布局概括性描述:

  项目总面积103.3平方米,实际听音面积87.42,属于中大型私人影院,建议采用10.4.4杜比全景声音频系统。实际听音面积长宽比1:0.98,接近1:1的房间比例不符合THX影院标准,后期声学设计必须注意,才能获得可以获得很好的音效。

  该项目原设备采用马田卡拉OK系统,基于卡拉OK产品的开发目标与影院系统的技术标准是两个不同领域,因此原系统的定位不符合该影院使用需求。



所用器材列表

服务器:

HDL影院控制系统

视频设备:

索尼 VW500ES投影仪

JK H3-AT/W2 230寸画框透声软幕

潘拿摩顶级变型镜头

音响设备

主音箱采用CAV IW11嵌入式音箱

中置音箱采用 CAV IW11 嵌入式音箱

环绕音箱采用 CAV IW77 嵌入式音箱

全景声音箱采用 CAV HT62 外置式音箱

功率放大器采用 安桥 TX-NR3030前级功率放大器

CAV A22 后级功率放大器

超重低音采用 CAV DW13 外置式低音炮

其他设备

灯光控制、 幕布帘控制、室温操控、新风系统



构建过程、声学和光学处理及特别设计

该环境属于中大型影院,主音箱、中置音箱均采用CAV IW11嵌入式扬声器,环绕音箱采用CAV IW77嵌入式扬声器,选择参数与音色一致的音箱是衡量一个影院优良的重要因素。

  电影对白在影片中所占比例平均为70%以上,主要由中置音箱承担,基于该视听空间需求,我们采用双中置设计,通过后期调试,既可达到大空间对中置能量的需求,又能和其它声道形成很好的一致性。


影音室设备布置图

  根据该环境的特殊性,前场声场采用音障墙设计,可以获得非常好的声场与扩散效果。为获得优异的360度无缝衔接包围感与声音结像度,营造出真实的环境声场,声学设计是该环境必须考虑的重要因素。

  设立独立的设备间,一是将环境噪声降至最低,二是观影效果更加优良与美观。智能中控系统建议采用HDL系统,可以实现室内设备、灯光、窗帘整体控制,操作便捷。

  为获得更好的低频效果同时符合室内美学的要求,我们采用4只CAV IW13外置式超重低音,全部采取嵌入式安装,能够获得高品质的低频回放与铺地感。

  投影系统采用SONY VW500ES投影仪,该机采用TRILUMINOS显示技术,拥有4K级的影像画质以及出色的3D效果,同时配备衰减度极低潘拿摩变形镜头,用于2.35:1宽频幕布是正确的选择。


声场分析图

  该环境容纳观众数计划为15人,需要考虑设置新风系统,观众可以在优良的空气环境中长时间聆听。新风系统采用降噪设计,降噪目标27dB,完全符合高品质影院对背景噪声的要求。

  为获得优异的动态范围,该环境按THX标准峰值声压设计为105dB,为避免内外环境噪声相互干扰与影响,隔音处理必须考虑。

  前期声学数据收集采用XTZ系统,计算避开共振频率,将驻波的影响降至最低,后期音质管理采用美国HAA音质管理体系,以声音质量为目标,对室内设计方案、房间建筑结构和设备安装与调试进行持续性管理。


系统调试与设计者心得

听觉的极致体验

  德国ETON伊顿1寸球顶丝膜高音: 强磁钕铁硼磁路,声音柔和细腻的同时可达到非常高的声压级;

  德国ETON伊顿7寸中音:专用的纸盆加上特殊涂层的振膜,特殊设计的大磁路,灵敏度极高,中音厚实, 密度感好;

  德国ETON伊顿11寸低音:采用ETON专利HAXA-CONE三明冶蜂巢振膜,加上特殊设计的超大型磁路,低频量感和力度感发挥到极致。

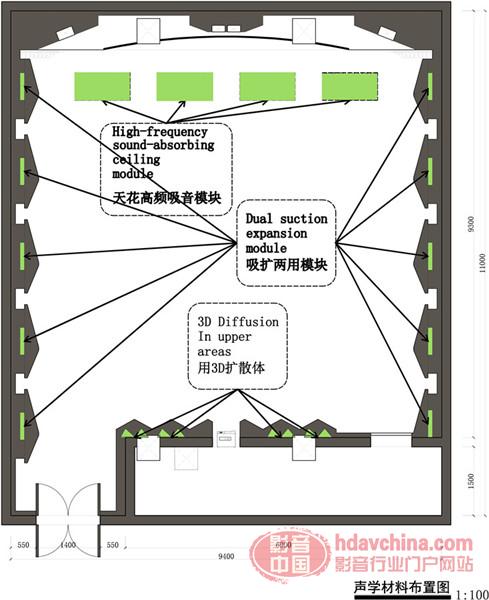

声学材料布置图

  强磁钕铁硼磁路,德国ETON专为CAV高端私IW箱体采用超薄嵌入式设计,扬声器单元全部采用伊顿ETON 扬声器单体以及由伊顿与CAV所联合开发的。

  The peak强磁钕铁硼磁路丝膜号角高音,灵敏度高达96dB,在准确的再现声音细节的同时全面提升声音的能量和声压效率。

德式号角高音,精确与高效的实现声音传递

  箱体超薄嵌入式设计,方便嵌入式安装。多层支撑加固技术使箱体大动态的播放时的共振得到有效抑制,消除箱体自身振动产生的音染。

  家庭影院设计的专用号角丝膜高音,灵敏度高达96dB,在准确的再现声音细节的同时提高声音的能量和声压效率;

中低音

  专用ETON特制的纸盆加上特殊涂层的振膜,特殊设计的大磁路,灵敏度极高,中音厚实,密度感好,低频速度快力度感强;

  经LEAP精确分析的两分频设计,反复多次精心调试,让每个不同的喇叭单体的最优秀的发声频段充分的表现出来,采用美国ERSE进口金属化聚丙稀膜电容,无氧铜大线径电感在大电流的工作状态下磁饱和失真降到最低,有效减小涡流失真。这些配合将分音器损耗降到最低。

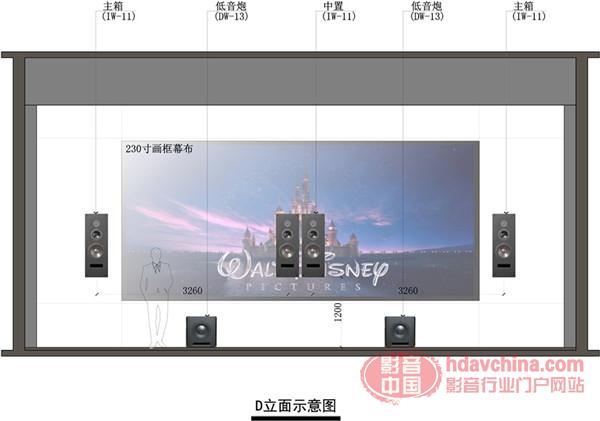

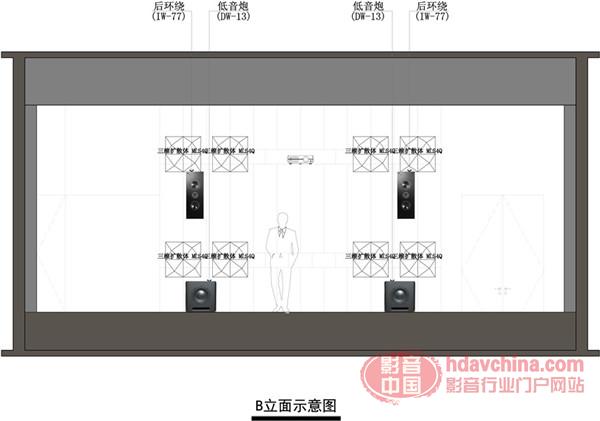

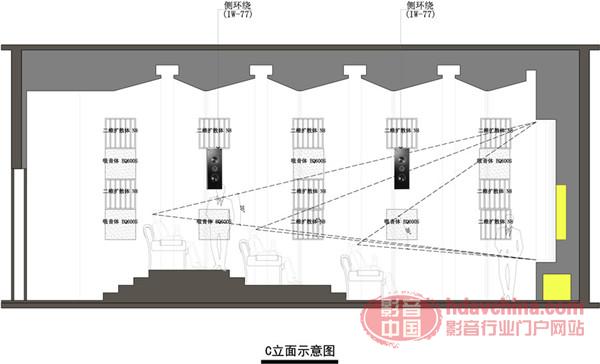

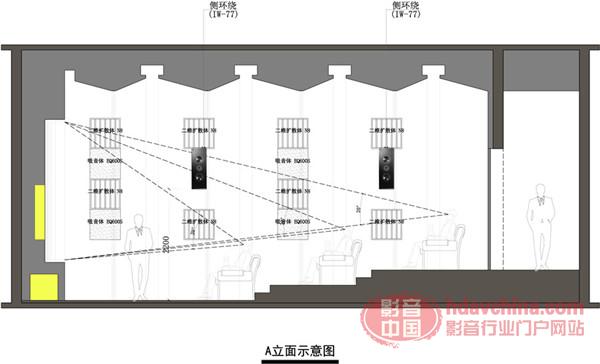

ABCD声立面示意图

  数字带通滤波电路,高通与低通单独可调,斜率可调,应用于不同的视听环境搭配不同的设备。数字压限控制,保证系统在大动态工作过程中不失真。

  独有的延时控制可调,低音炮摆放不同的位置都能发挥最佳效果。高阻尼系数的电路设计,大动态工作过程中收放自如。


整体风格与效果

清晰的对白、准确的声音定位。空间感十足的环绕声场、平滑的声像移动、均衡的音色、宽阔的动态范围。扬声器仿佛完全消失、每个座位都有好的聆听效果。



音响设备 主音箱采用CAV IW11嵌入式音箱
中置音箱采用 CAV IW11 嵌入式音箱
环绕音箱采用 CAV IW77 嵌入式音箱
全景声音箱采用 CAV HT62 外置式音箱
功率放大器采用 安桥 TX-NR3030前级功率放大器
CAV A22 后级功率放大器
超重低音采用 CAV DW13 外置式低音炮
视频设备 索尼 VW500ES投影仪
JK H3-AT/W2 230寸画框透声软幕
潘拿摩顶级变型镜头
其它设备 灯光控制
幕布帘控制
室温操控
新风系统
