影音行业最高规格、最权威视频调校技术培训全面报道

文/编辑部

清时代让我们对视频更充分的重视起来!对于家庭影院系统而言,如何获得更真实、更出色的大画面影像效果,显得极其重要,而首当其冲的就是要提高行业的技术水平。2008年12月1、2日,在《家庭影院技术》杂志与影音中国(www.hdavchina.com)网站的全程合作下,我们终于迎来了国际权威视频认证机构isf首次来中国大陆开班授课的日子。来自全国,包括香港的各大区域的众多影音专业人士参加了本次认证工程师的培训,学员以从事专业化影院系统设计人士为主体的,包括有系统集成、影音方案公司、厂家、商家、媒体的从业人员,还有数名影音爱好者,共51人参加了培训。由于时处年末,许多学员都是百忙之中抽出宝贵时间参加的,这也体现了大家对专业视频技术的渴求与重视。

现场亲自授课的正是首次来华的ISF创始人Joel Silver,翻译则由李广先生担任。如何解决显示器材的颜色校正问题,正是美国ISF认证机构的成立宗旨,也是该机构在整个行业内的权威所在。两天的培训,通过对视频基础及专业的视频调整方法的讲解,以及让学员们利用专业的视频调校仪器对不同类型的显示设备进行调校,让学员们获得了全面而完整的视频技术以及实际操作的能力。众多学员都反映强烈,认为这次培训很有意义,受益匪浅,在未来的影音实践中,有了强有力的技术支持与保障。

通过此次ISF认证工程师的培训,极大的提高了中国视频领域的整体水平,让中国家庭影院市场进入了更高品质的技术与客户服务阶段,强有力的促进了中国影音行业的健康发展,其意义是十分深远的。

执行主编:汪杰

2008年12月1日,我们终于迎来了国际权威视频认证机构ISF来华开班授课的日子。还在不久前,当培训课程的消息才刚刚发布,主办方就收到了来自香港、华南、华北以及华中地区的众多专业AV玩家以及业内专门为客户安装、调试显示系统的从业人员的报名申请。授课当天40多名业余发烧玩家以及行内的视频调校精英齐聚在广州珠江宾馆的3号会议厅,现场授课的正是远渡从美国首次来华的ISF创始人Joel Silver,翻译员由李广先生担任,另外,主办方还得到了来自香港的资深家庭影院设计师张柏浚先生担任助教。帮客户解决显示器材的颜色校正问题,这正是美国ISF认证机构的成立宗旨,也是该机构在整个行业内的权威所在。获得ISF认证的视频产品和专业调校人员,就像音频器材和音频调校人员获得的THX认证一样,都是对其影音效果和调校技术的肯定。

ISF创始人之一的Joel Silver曾经指出:“所有显示器的内建色彩调校功能,相互间的影响变量太多,依靠不可靠的肉眼来校色,多数人很难确定何者才是正确的。”

现场授课的正是远渡从美国首次来华的ISF创始人Joel Silver先生

ISF认证课程的目标

Joel Silver在课程开始的时候,就把整个课程的目标作了明确的简介。ISF认证所针对的器材都是面向家用影院设备,因此很明显的家庭影院的敌人就是电影院和数字电影。经过科学研究表明,35mm电影胶片的清晰度只有1322线的水平清晰度,那么为什么电影只有1322线水平清晰度,却让画面看上去那么漂亮呢?这就是视频校正的威力(这里所说的校正是除了色彩之外,还要对画面的亮度、对比度等进行校正)。认证课程的另外一个目的,就是整个显示系统的设计,当然这里还包括了视听室的设计。Joel Silver提醒我们,出色的影院布局一定要做到“关灯要全黑,开灯要漂亮”。

高清晰显示时代

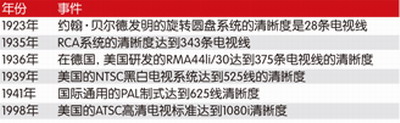

其实每一个年代所发表的电视制式都可以称作“高清”。通过下面的图表我们可以简单地了解一下显示器材清晰度的发展历程:

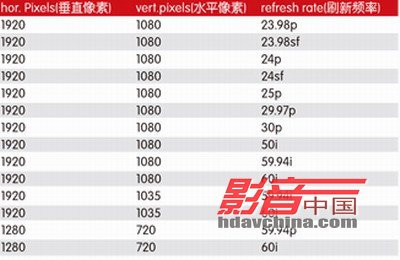

可以看到,从1941年到1998年这数十年间,关于电视显示制式发生了巨大的变化,不过这种变化是经过了长时间的研究与显示设备的进化和普及来作为推动力的。而在这最近十年里面,出现在世界各地的各种电视广播用的高清格式就多达十多种:

pixel size (hor x ver) 即屏幕像素等于垂直像素乘以水平像素,通过计算可以得出1920×1080的全高清画面的像素约为200多万。

看了以上数据,大家可能发觉好像少了几个格式,没错,以上列出的视频格式只是应用于广播领域以及某些碟片的视频格式,但是出现在我们身边的许许多多视频格式,这里列出的只是一小部分。为什么要在这个时候讨论图像的分辨率呢?这是Joel Silver在授课时所埋下的伏笔。Joel Silver认为:“图像的质量高低,并不是由图像的分辨率所决定的”。按照ISF所规定的高质量图像调校步骤来说,对于分辨率要求是放到最后的一项的:

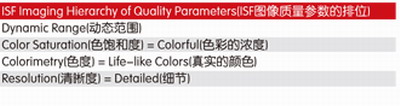

ISF Imaging Hierarchy of Quality Parameters(ISF图像质量参数的排位)

为什么需要视频调试?为何调试那么重要?

美国有一位资深传媒人说过:“使用HDTV的出厂设置来观赏节目就好像购买了空调但忘了设定恒温控制一样。基本的画面调试只需要几分钟时间,但却能让电视机的画面表现力有质的飞跃”。在中国大陆的许多消费者,他们的主要消费器材就是家用电视机。对于显示效果质量如何,他们只会归咎于品牌和生产厂商的技术力量,并没有意识到对于器材本身进行调校是一项十分重要的环节。调试可以使显示设备与信号播放源相匹配、使系统与房间相匹配、观赏完整的图像、观看正确的画面、排除干扰元素、延长显示器的有效寿命等。

色域的调整

首先我们要了解色域到底是什么东西。广播级的视频都是有标准的,但是现在市面上的各种软件是没有的,就像有些图像的屏幕比例是1.78:1,有些却是2.35:1,这些都是由电影导演所决定的。不过在这里我们谈论的是把视频的色彩效果调整成尽量还原出来。Joel Silver提出:“还原是一门科学,应该把电影中导演想表达的东西还原出来”。任何的数字传输就是要把数字信号转变成模拟信号,所以我们信奉的是把所有的显示效果都调整成接近CRT(显像管)显示设备的效果。

“我们对声音的追求,也就是我们对视频的追求”。在声音效果上,我们追求20 Hz至20 kHz的频率响应要顺滑流畅。而在色彩显示的追求上,我们有规范的颜色系数:8bit、10bit、16bit等等,目前所有的信号源都能输出8bit颜色的图像,而在8bit的图像中,从黑色到白色一共分成255级,也就是我们经常所说的“0-255”。关于调校的方式,后面会有详细介绍。

图中白色的区域内是NTSC的色域标准,而灰色的区域内是ITU-R BT.709标准的色域部分,也是HDTV显示的色域范围

 (目前所有的投影机只能显示16-235范围的“白”和“黑”,而1-15就是许多人所说的“比黑更黑”,236-254就是“比白更白”的地方)

对于RGB(Red红色、Green绿色、Blue蓝色)的三色运用,在科学领域有一个专门的色域图:

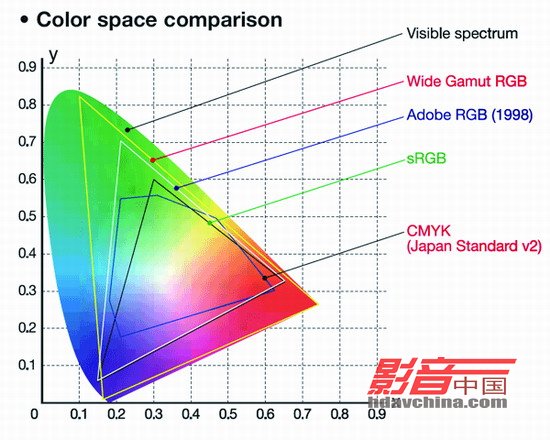

应用在不同行业的RGB色域

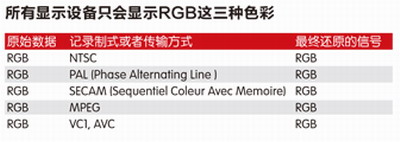

我们将图像进行编码,然后在显示设备上将信号解码为RGB信号播出,这就是对色彩的捕捉或还原的整个流程。正是因为这个原因,如果显示器材能够提供“RGB”方式的信号输出或者接收,请选择“RGB”,因为这样可以减少一重不必要的视频编码步骤。

目前出现的多数传输方式都是采用色差分量进行的(包括HDMI、DVI等),色差分量又包括Y.Pb.Pr(MII Analog)和Y.Cb.Cr(CCIR601 Digital),其中Y.Pb.Pr是模拟色差分量,而Y.Cb.Cr是数字色差分量,而Y.Pb.Pr是属于逐行扫描的,Y.Cb.Cr则属于隔行扫描。分量视频格式只是简单的算数关系(Red+Green+Blue)=Black & White,就是(红+绿+蓝)=黑/白,因此只要有红色和蓝色两种信号,就可以计算出绿色的信号,所以色差分量是不会传输绿色信号的。

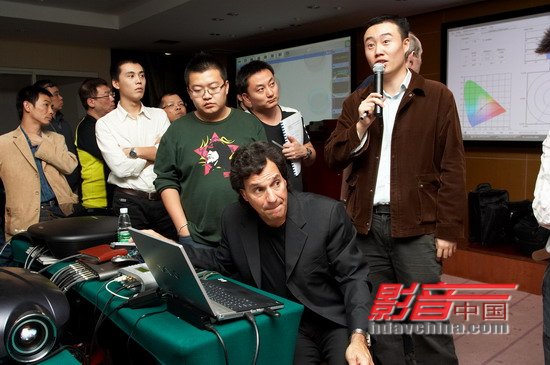

大师现场示范视频调校,学员们就在旁边“偷师”

动手调校部分

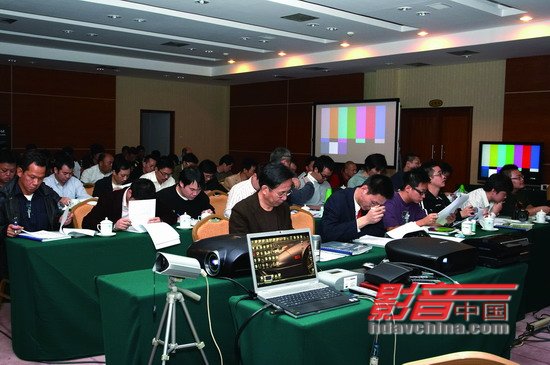

进入培训课程的第二天,主要是让学员进行实际操作,把前一天所学习到的理论知识应用到实际之中去。在课程开始前,主办单位准备了十多台高清投影机以及高清平板电视作现场演示之用,同时在动手调校的环节中,让各学员都可以亲自动手对投影机和平板电视进行实际的色彩校正,亲自验证Joel Silver提出的色彩科学理论。

我们要注意调校步骤

这里所说的步骤,是指整个系统的的调校步骤。在家庭影院的系统中,有一部分的器材是属于显示器材,而要进行视频调校,就必须对所有的器材进行测试和校正。尽管某些显示器材的调整选项优先,但是我们也不能忽视这些器材对于视频效果的影响,而且并不是所有关系到视频环节的器材它们都具有同样的调节选项(当然调校的功能越丰富越好),因此我们在挑选器材的时候就必须尽量谨慎地挑选一些具有专业调校选项的器材。

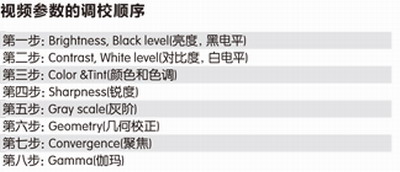

我们需要调试哪些参数?

并不是所有的显示器材都拥有以下这些视频调整选项,不过如果你需要对显示器材进行调校的话,你可以按照以下的顺序一步一步进行。

调校工具介绍

对色彩进行科学的管理,必须借助科学的仪器进行测量,在色彩的捕获上我们使用了SpyderTV 2.0搭配Datacolor ColorFacts Professional色彩管理软件。Joel Silver特别为此次的培训课程准备了更加专业的屏幕色彩校准仪——Konica Minolta(柯尼卡美能达) Chroma Meter CS-200,另外还带上了一套Sencore Video Pro VP-430色彩信号发生器,搭配Sencore Video Pro自家的OTC1000色彩捕获仪和GretagMacbeth Eye-One的色彩管理软件一起使用。

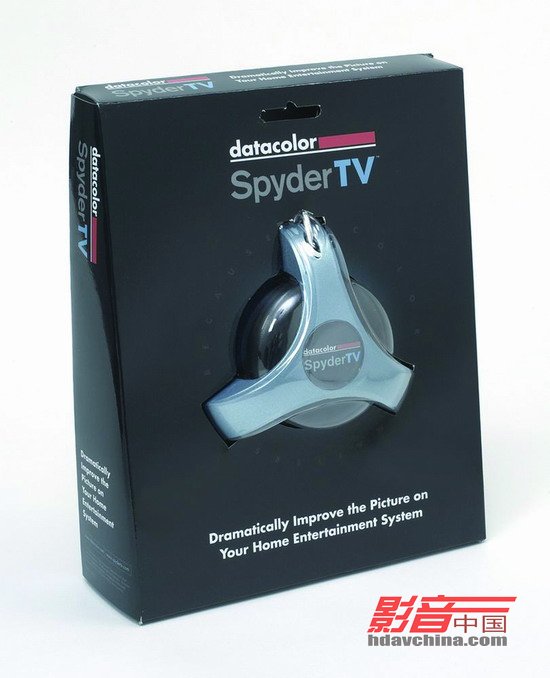

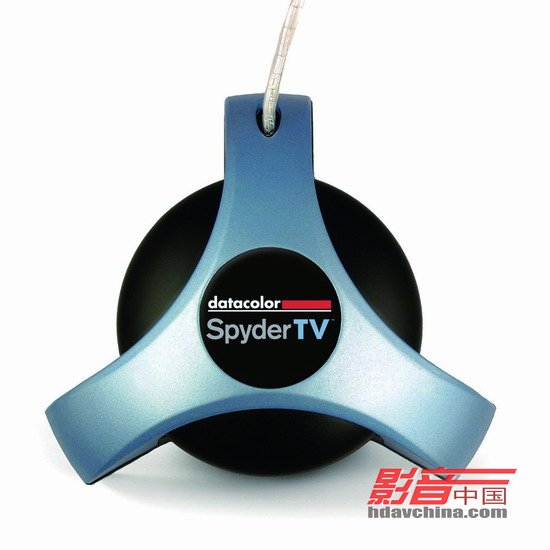

Datacolour SpyderTV 2.0

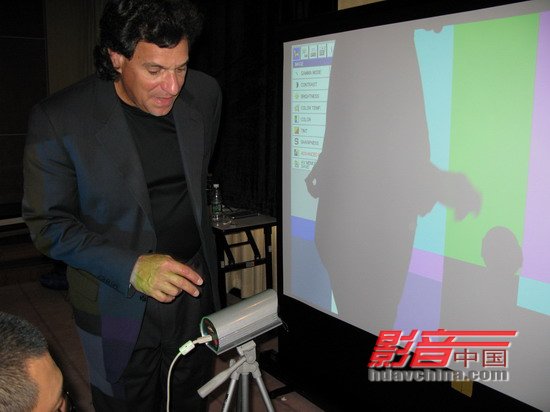

SpyderTV可精确检测电视的对比度、亮度、色彩、色调及色温设置,除了可以搭配使用专用的调校软件外,还可以搭配使用Datacolor ColorFacts这种更专业的软件。

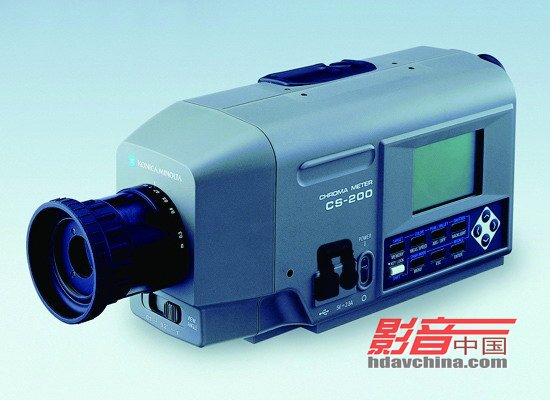

Konica Minolta(柯尼卡美能达) Chroma Meter CS-200

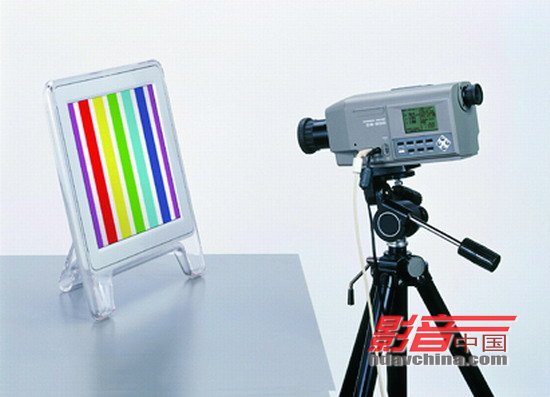

CS-200是一个测量结果十分准确的屏幕色彩捕获仪,能够及时对图像的颜色进行捕获,而且会在侧面的显示屏上直接显示出色彩的科学数值。

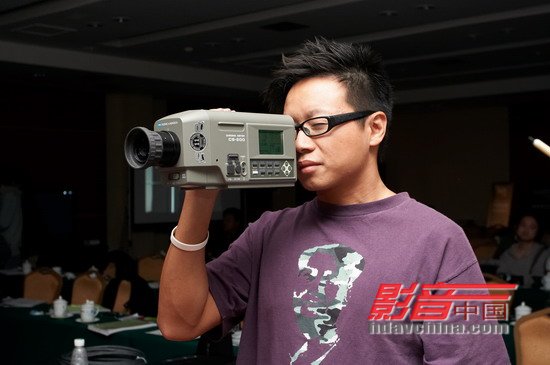

休息时间,不少学员都对Konica Minolta(柯尼卡美能达)Chroma Meter Cs-200这样的色彩捕获仪感到浓厚的兴趣

唯一参加培训的外国学员--CEDIA中国地区联络员Karl正在向Joel Silver请教调校上的问题

调校需要专业的信号源作辅助

进行调校的时候,我们需要为显示器材输入各种专业的调试信号,例如图形、彩色画面等,虽然我们不能拥有像Sencore Video Pro VP-430这样的色彩信号发生器,但是市面上仍有不少带有专业测试画面的软件碟片供我们使用。

《Digital Video Essentials: HD Basics》

《FPD Benchmark》

《Avia》

《Monster/ISF HDTV Calibration Wizard》

调校重点

目前大部分的显示器材都没有具备调整RGB三种颜色的能力,这里指的是RGB这三种颜色的坐标数值,而调校器材的目的就是要让器材所显示的RGB这三种颜色符合科学要求,这样的显示效果才是最真实美丽的(虽然带有RGB三色坐标调整的器材不多,但是仍有一部分顶级的显示器材带有这样的功能,如Sim2的C3X 1080)。

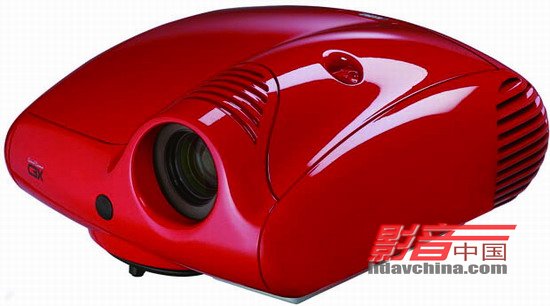

Sim2 C3X 1080:虽然带有RGB三点的色彩调节功能,但也不是所有人都能进入这个菜单进行调整的,这需要Sim2的调校工程师或者获得ISF认证的色彩管理员通过特殊途径才能打开这个调整界面。

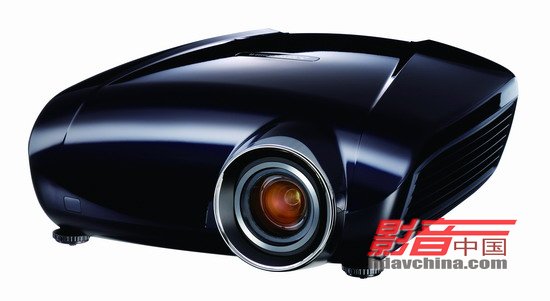

HC77-20S:除了可调RGB这三种颜色的输出数值外,这部机器还可以针对图像的灰阶状态,对RGB三色进行增益或者抵消调节,把色温调校得更加准确。

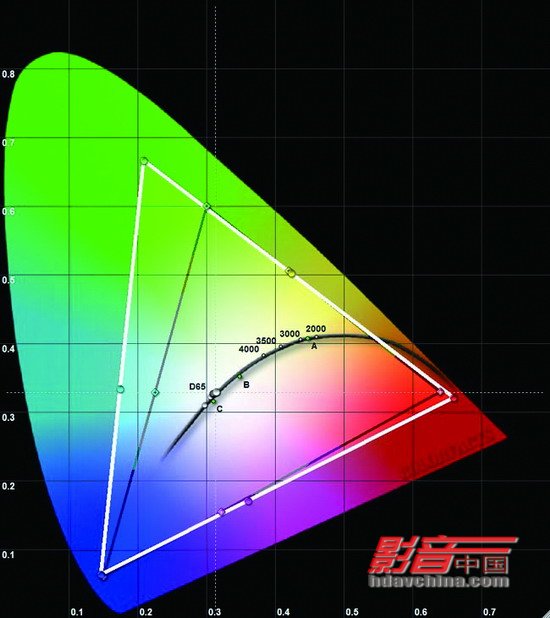

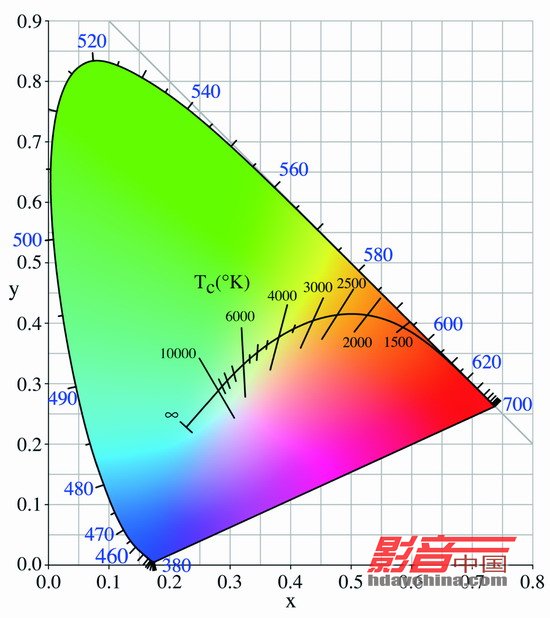

D65就是代表相关色温大约为6504K 的日光,是 CIE组织规定的四种标准照明体的色温标准中的一种。如图所示,如果在RGB三色的坐标上向色域范围引出一条直线,那么这三条直线的交叉点就一定是6500K的坐标所在,当然这关系到RGB三色是否调校准确。

ISF-2:不同的色域标准,其色域范围都会有所不同。在校正中,我们以HDTV(709)的参数作参考。

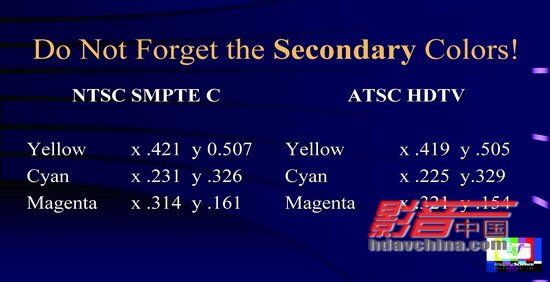

ISF-1:关于RGB三色在色域图上的坐标都有科学的规定,在调校过程中,我们要及时留意色彩信号捕获器材所捕获得到的颜色坐标与规定的是否相符

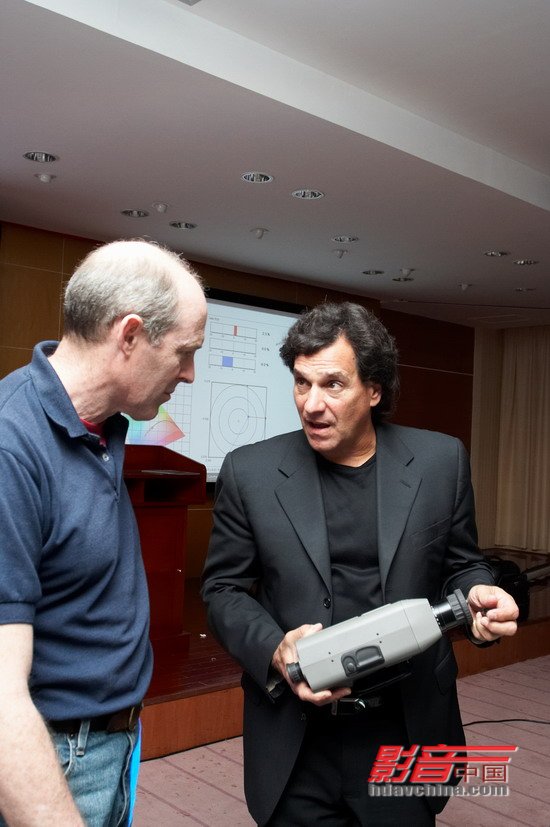

关于色彩捕获仪器的运作原理,Joel Silver作了详细的说明

另外,Joel Silver还与学员分享了他对投影器材的心得。他认为拥有很好光亮度的投影机,色彩的色域应该会比较少一点,因为颜色的系数的提高,就意味着色彩滤镜的增加,从而让光亮度减少,所以投影机的设计与生产就是一个不停在妥协的过程。

尾声

为期两天的课程,Joel Silver向参与课程的学员教授了各种专业的色彩调校方法和技巧。在课后,学员们会进行一项官方的认证考试,而成绩合格者就会获颁ISF认证证书,对于这些参与培训的玩家以及行内的从业人员来说,都具有深远的意义与宝贵的技术价值。学会如何运用科学仪器替代肉眼、经验,确保校色结果正确无误,最后呈现的影像色彩与电影导演所创作的色域、色温、色调相同,正是ISF课程无价的价值所在。对于踌躇满志地参加这次ISF培训的学员来说,接近万元的学费以及旅费虽然略显昂贵,但是对于他们这些行业内的精英来说,能够近距离地了解到国外先进的色彩管理技巧以及学习到科学的色彩控制方法,对于他们自身影音知识的提高和整个中国影音市场的发展都有十分重要的作用。而ISF机构也希望让更多的中国影音爱好者和从业人员通过这次的课程,认识到专业的色彩管理知识,培育出更多的色彩调校专家,进一步提高中国影音行业的技术素质,造福国内的影音市场。
