基本情况简介

实施方类别:影音设计师

案例类别:商用案例

地理位置: 河北廊坊

资金投入:100万元

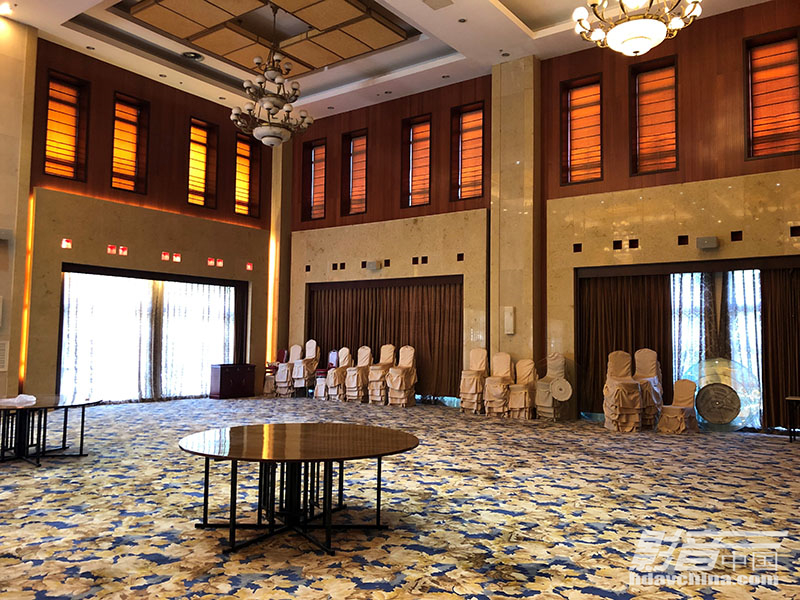

空间信息:384㎡,层高近6m

用户使用需求:本案系某集团宴会厅,平时会议活动较为频繁,原有系统构建不合理,无法满足日常所需。客户要求在不破坏原有装修、不影响日常活动举办的前提下,进行改建。

设计师:顾百万


设计施工公司:摩宝智能影音

摩宝智能影音(摩宝)是定制私人影院专家,拥有十余名HAA、THX、CEDIA、ISF认证设计师及调试工程师以及清华大学建筑声学认证设计师。 摩宝与国际一线知名音视频品牌合作,是北京地区最大的Hi-Fi音响、高端视频产品、专业智能家居产品代理及服务商。

器材列表

投影机:SIM2 Sirio 2

投影幕:Singing Wood 210英寸

有源音箱:KV2 Audio EX12全频×2

KV2 Audio EX10全频×4

KV2 Audio EX1.18超低音×2

智能控制:快思聪


声学光学处理及特别设计

摩宝设计师实地勘察,并结合客户需求提交了改建方案。

视频方面,选用SIM2双灯高亮度1080p DLP机型Sirio 2,它具备7000流明高亮度,满足高亮环境下画面投射的需求。同时配有多达4个不同焦段的镜头,确保设计师的选择更加多样化。

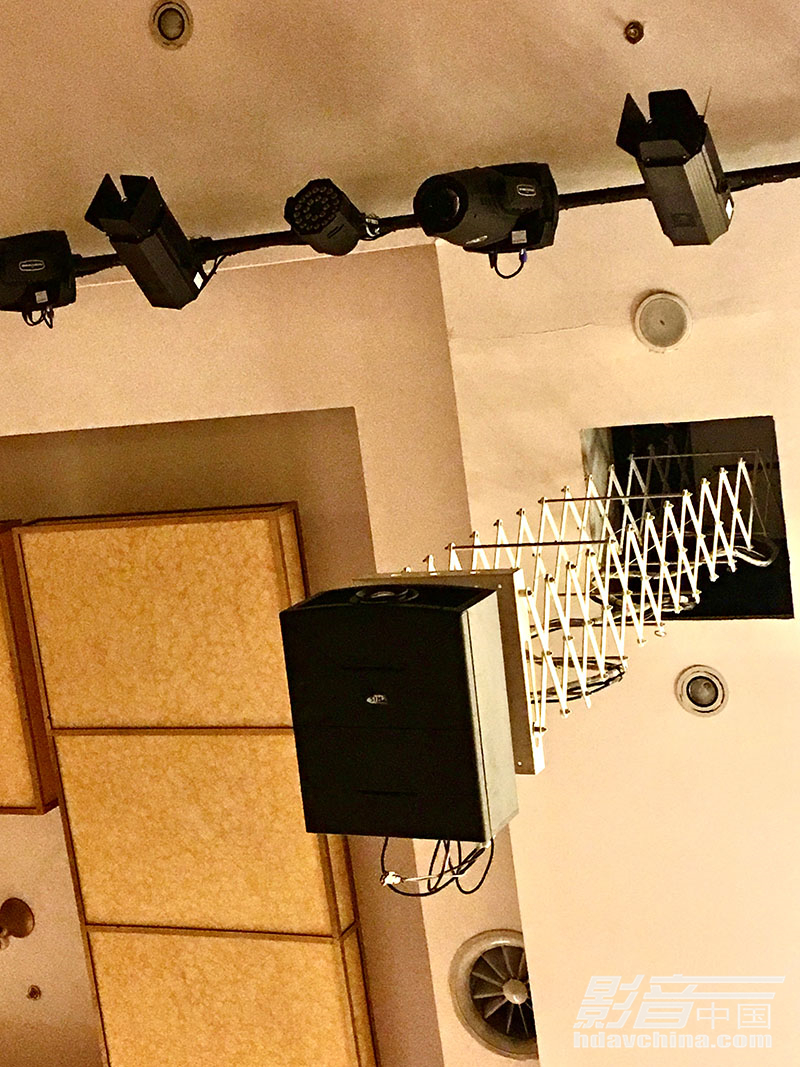

SIM2双灯高亮度1080pDLP投影机Sirio2

会议活动空间,给予设计师的回旋余地相当有限,既无法做到遮光处理,也难以再对环境照明进行任何优化,因此设计师就寄望于选择性能优异的投影机来进行弥补。SIM2的双灯设计在本案中,就能起到很好的作用。

设计与调试心得

声学/音响设备的处理,基于两个要素:声音能够均匀覆盖全部空间;设备尽可能简洁,便于安装使用及后期的操控。

这里选择了有源音箱系统,即无需再行添置功放就能实现扩声的手法。“有源”的好处在于,只需将信号连通,插上电源,就能实现真正意义上的扩声,整个操作环节比较简便,也适合客户那样缺乏专职调音师的场合。

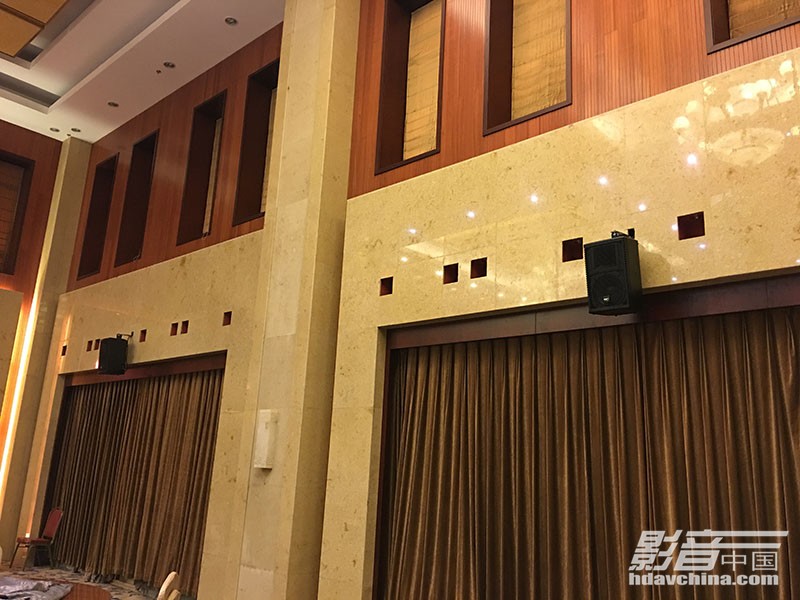

前场使用2个12英寸全频主扩音箱和2个超低音,来呈现直达声。后场选用4个10英寸全频音箱,完成整个声场的覆盖。

匹配的智能操作系统(快思聪),可以一键实现会议、娱乐等多个模式的自由切换。

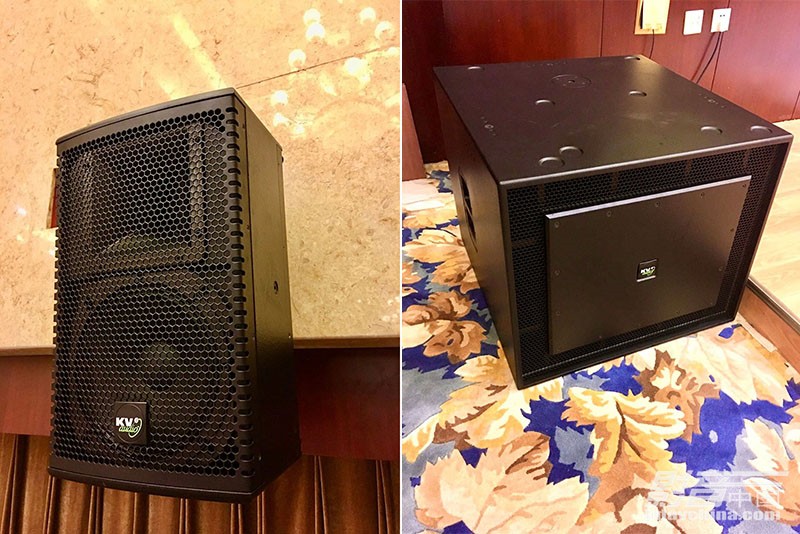

本案中使用的KV2 Audio有源音箱

交付当天,集团创始人亲临现场验收。这位热爱音乐、钟意歌唱的慈祥老者,连续试唱几首不同风格的曲目后,留下了满意的笑容。

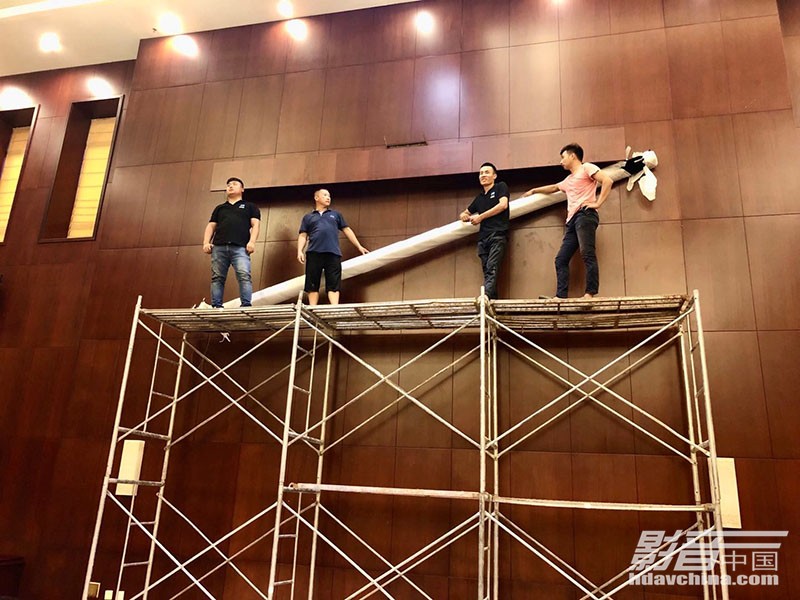

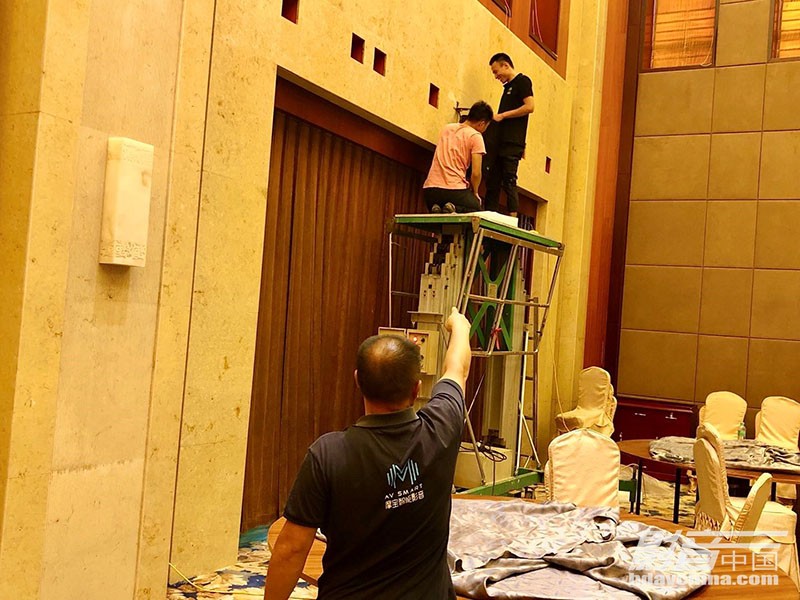

安装花絮


※ 致读者:影音CN所刊案例均为设计师投稿。为保障原作者权益,减少盗图纠纷,案例版面图片均已加水印处理。由此可能影响读者的阅读,特表歉意。
