基本情况简介

实施方类别：影音设计师

案例类别：商用案例

位置及周边概括性描述：江西省南昌市红谷滩红星美凯龙商场B1楼F8116

资金投入：影音设备投入280万元，装修投入50万元，总资金投入共计330万元。

空间信息：如长11.28×宽7.8×高4.6m，面积88平方米

用户使用需求：希望打造院线同步上映片源的私家影院，画质音质上又要远超越商业院线，实现真正的高端私家同步院线体验。

设计师：吴立波，南昌大学本科，08年进入私家影院定制安装行业。2016年、2018年在影音中国创意设计大赛获奖，HAA认证工程师，SONY4K调试认证工程师，曾参与省内政府文化馆项目影音承建。

设计公司：江西合真商贸有限公司

器材列表

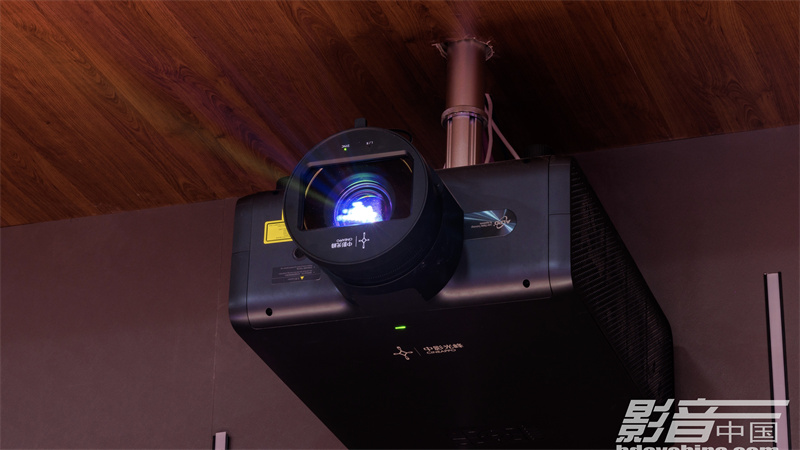

放映机：中影光峰C5

幕布：280寸哈克尼斯金属微孔

播放器：OPPO UDP-205、艾美影库MS500

前级功放：StormAudio、ISP Elite MK2

后级功放：STARKE A7×3、STARKE AD8

主音箱：STARKE P7×5

前置增高音箱：STARKE IC-H7 ×3

侧环绕音箱：STARKE IW-H7×6

后环绕音箱：STARKE SR7 ×4

天空音箱：STARKE P3I ×7

低音炮：SUB45×2、SW15×2、SW12×2

线材：SOMMER音箱线、Golden Sound ×9、HDMI线、SOMMER低音炮线

机柜：猛犸S2×2

沙发：LAZBOY HT

声学材料：Arithmetic

隔音门：HZ定制

影院构建过程，声学/光学处理及特别设计

声学特别设计

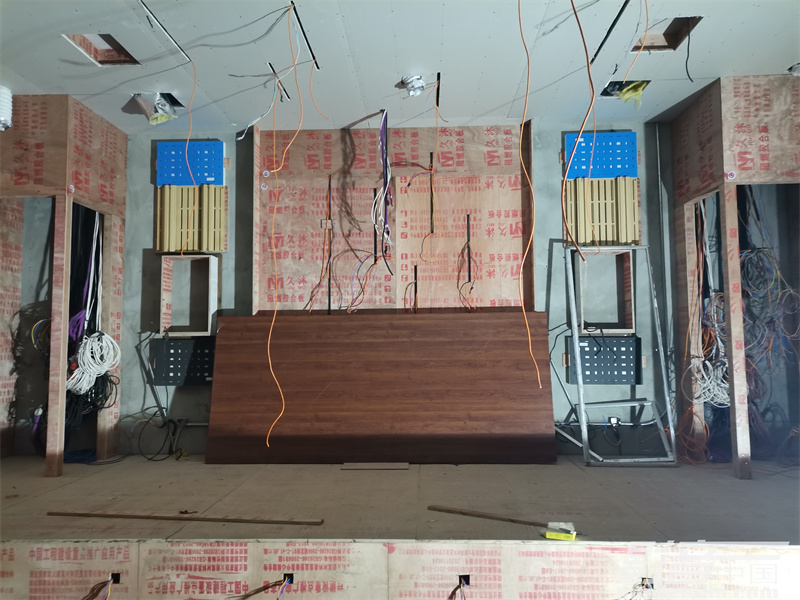

隔音减震篇：前期拆改的时候，挑选好了这个区域的层高满足做隔音，四周墙面及地面可以承重来达到理想的隔音效果。顶面采用弹性减震器，地面采用地面减震系统，比原始地面高出6.6cm，墙面双层实心砖墙。

因为考虑到空间太大，不同于小空间，需要减少隔音棉对中低频的吸收，墙面隔音少量地方填充板状高密度隔音棉，以减少对中低频的损耗。线管吊固，实心台阶，灌浇方管等每一处细节都为了让震动产生的声污染达到最低。

吸音扩散篇：墙面反射点位扩散点位，分别安装了Arithmetic声学材料，外表用透声布装饰隐藏。表面材料采用地下室防霉的高分子纳米实心板，即实用，又满足表层纹理接近整木的外观效果。

光学设计

影音室采用深灰布及樱桃木纹，来保证影音室的吸光效果。

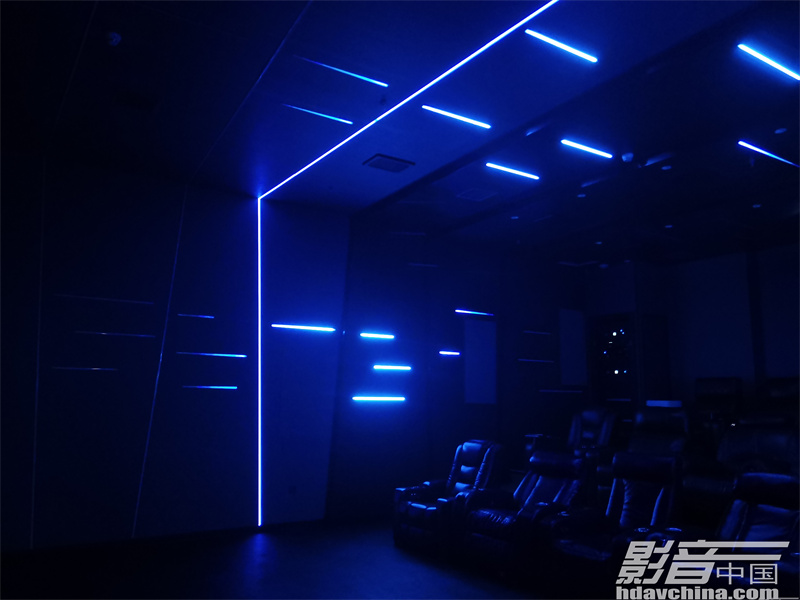

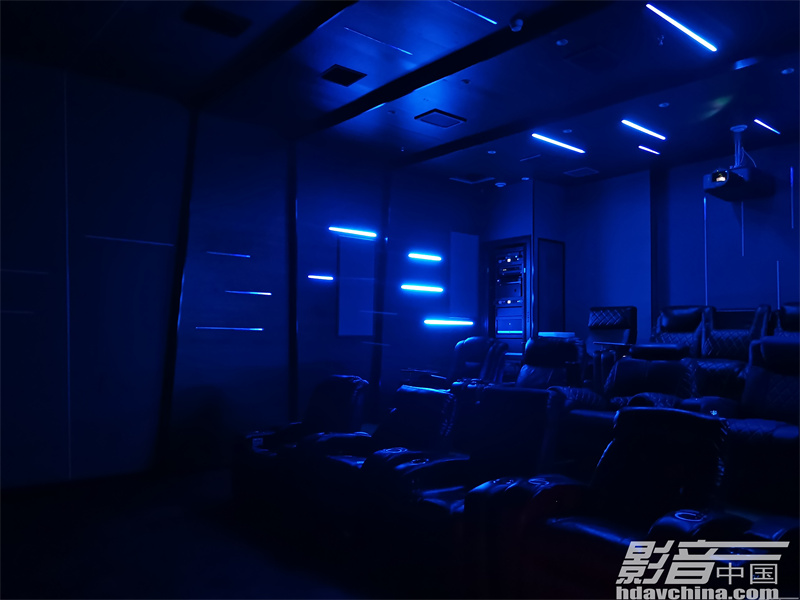

等待观影之前，采用蓝色流水幻彩灯做氛围，增加科技感。

设计与调试心得

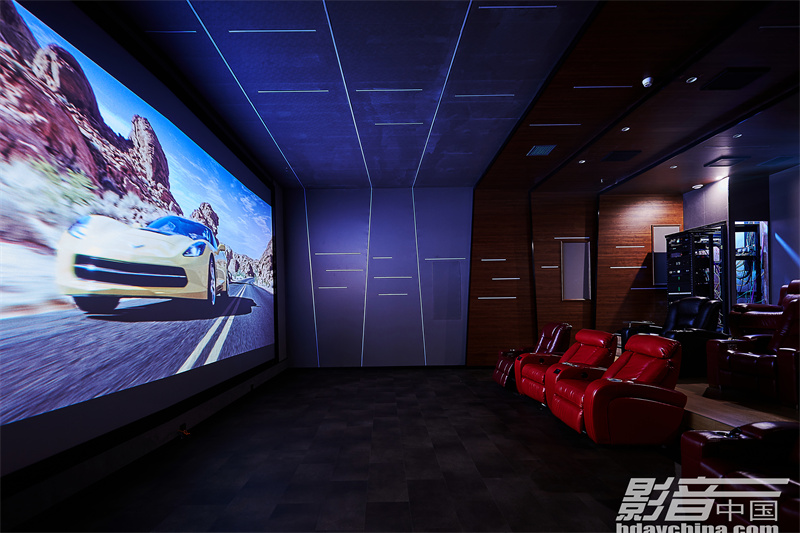

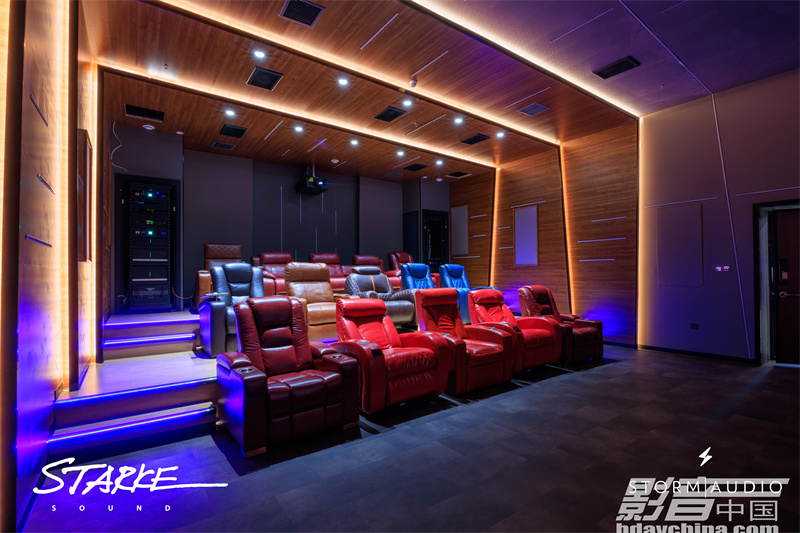

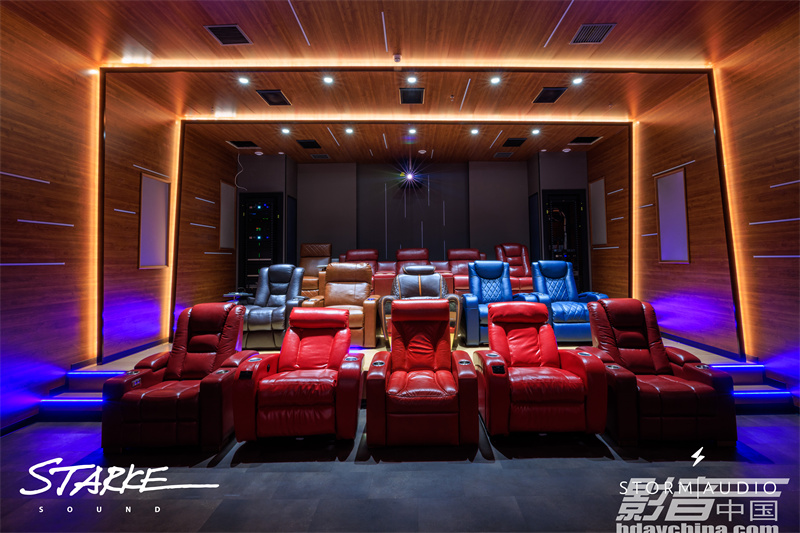

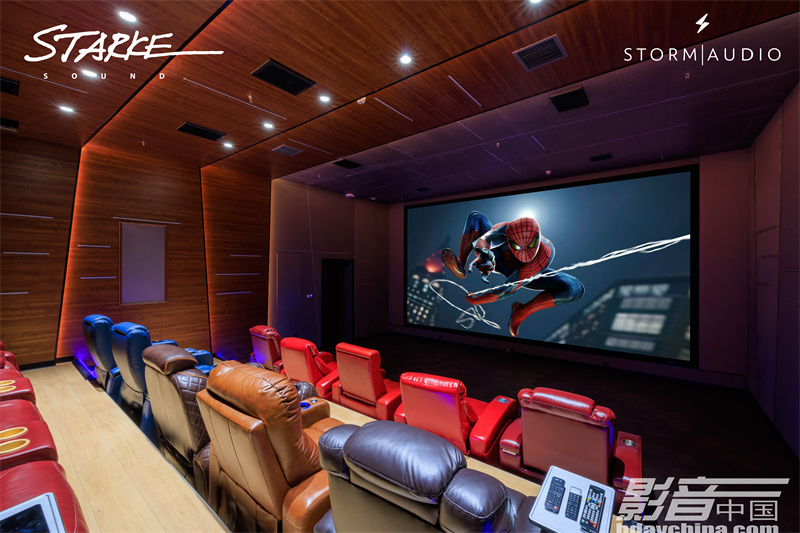

墙面与顶面采用深灰色与樱桃木纹碰撞，在用斜型线贯穿墙面到顶面，体现出不一样的几何美感效果。大板的边口与幻彩灯的嵌入，达到了比较好的收口效果。角落对称处采用猛犸S2嵌入抽拉旋转式，方便设备维护升级，而且外观上也非常的美观。

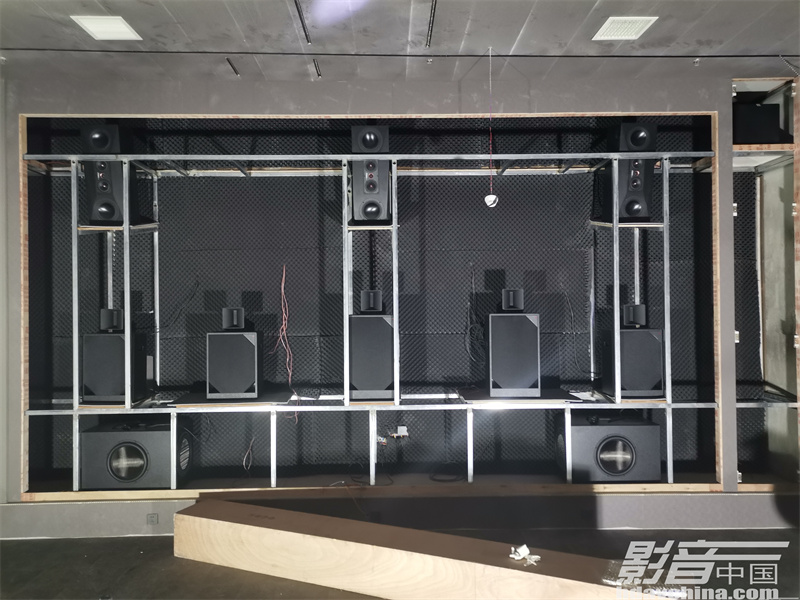

为了满足放映机的偏振3D需求，采用了280寸的金属透声幕布。为满足大空间的声压，采用了STARKE最新的P系列。P系列的AMT高音的振膜面积是球顶高音的5～15倍，特别定制的AMT160振膜面积达到了球顶高音的30倍以上。同时由于采用了最新的杜邦超薄Kapton音膜材料，功率承受能力高达RMS 80W，配合96dB的灵敏度。

P系列采用的高音单元能量可以说“取之不尽，用之不竭”，AMT160的高音上限达到惊人的40kHz。特制碳纤维混合纸膜，可以做到在降低振膜重量的基础上，刚性大大超越普通的中低音单元。再结合特制的刚性增强阻尼胶，解决了一般专业纸膜单元在中高频段衔接难、有鼻音等问题，让歌者的声音、电影的对白细节充沛，充满迷人的磁性。

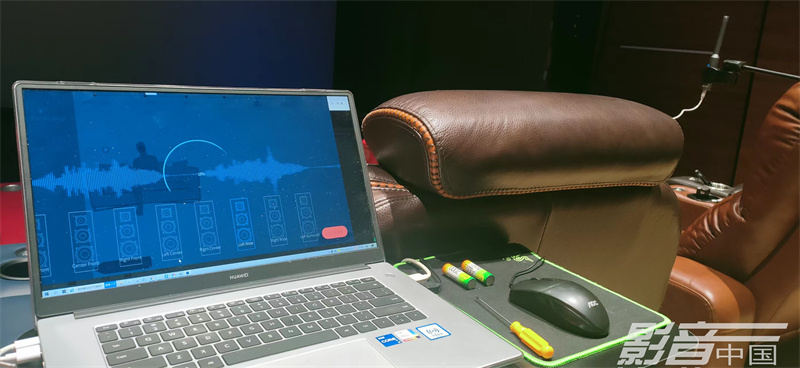

调试的过程中，使用smart加上StormAudio自带软件麦克风调试，进行反复对比，以保证准确性。明显感觉高音曲线远超其它普通高音单元的喇叭，非常透亮且实际听感不刺耳，中音对白声音厚实有力带有磁性，跟期望还是比较接近的。

低音炮采用了SUB45，三个15寸单元，专利技术LMF为磁钢极低失真保驾护航，密闭炮低频下潜到20HZ，收缩不拖沓，下潜有力，低音不浑浊，顶部较传统的全景声增加了中心位顶部的“上帝之声”。

智能应用安装、操作过程及效果设计

放映机系统及StormAudio都可以支持网口控制，同步影厅采用iPad作为控制这几项设备及灯光，操作便捷且具备高级感。
