基本情况简介
业主参观了设计公司的展厅后,决定在自家别墅打造一间年轻化、专业化、炫酷的私人电影,要求操作方便,忙碌之余,享受无限可能的电影世界。
认识设计师
设计师:赵珂伦,技术总监
个人简介:大学学历,曾参加THX、CEDIA培训,荣获2019年度定制影院类十大影音设计师。在2015~2022年“私人影院创意设计大赛”以及“3D/4K影院优秀设计大奖”“索尼4K投影机应用优选奖”等活动中获奖,作品收录于《中国家庭影音娱乐系统案例集锦》。
设计/施工公司:辽宁•锦州•珂伦臻享影院设计工作室
空间信息及投入
空间信息:长6.5×宽4×高2.9m
资金投入:16万元(影音、K歌、智能、灯光、建声)
影院构建过程,声学/光学处理及特别设计
业主先来展厅体验,在观看了动态演示、听取技术和影院架构知识的讲解后,对设计公司的技术能力和专业性有高度肯定。于是强调以“影音效果为重”,授权设计公司在新房中任选一个房间,做独立影音室。

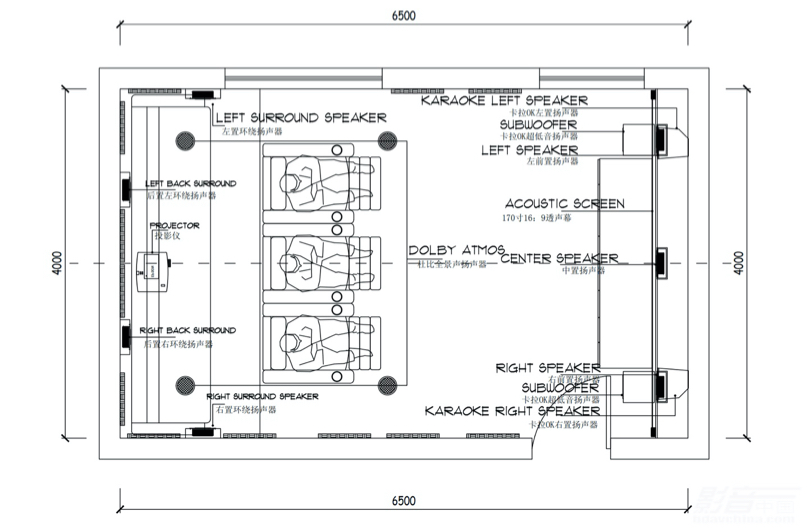

设计图纸

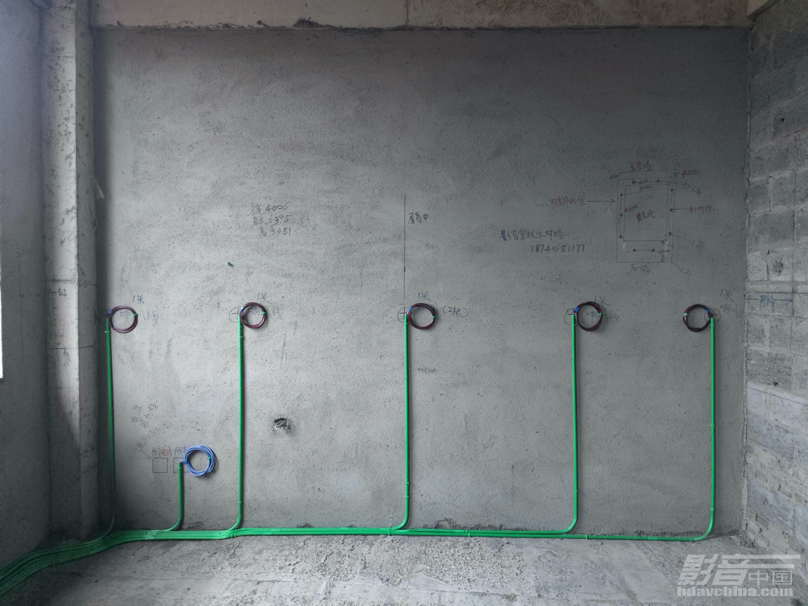

屏幕方向布线
后方环绕和机柜位置布线
新房上下两层,无地下室,一楼以开放式大堂和中西厨以及餐厅、储藏室、泳池为主,设计公司选定二楼靠近侧面平台的东北角,一间长6.5m、宽4m、高度2.9m的空间,比例关系不错,靠近角落和外部大晒台,楼下又是泳池,这样对其它房间的影响相对较小。
这间屋子原开门位置靠近影音室后墙,设计公司认为这个位置和进门的动线通道,影响了安放座椅的位置关系和座椅最大摆放宽度,于是建议将门改为靠近前屏幕墙壁方向,距离屏幕墙1.5m处,得到了业主的肯定。
设计与调试心得
本次项目,设计公司推荐了将卓越性能与紧凑尺寸完美组合的丹拿定制安装系列,为原装进口的IP系列和Performance 超薄、高灵敏度的表现系列。视频选用透声性能佳的4K高精密编织透声幕,配合ESPON TW-7400高亮度增强型4K超高清投影机。

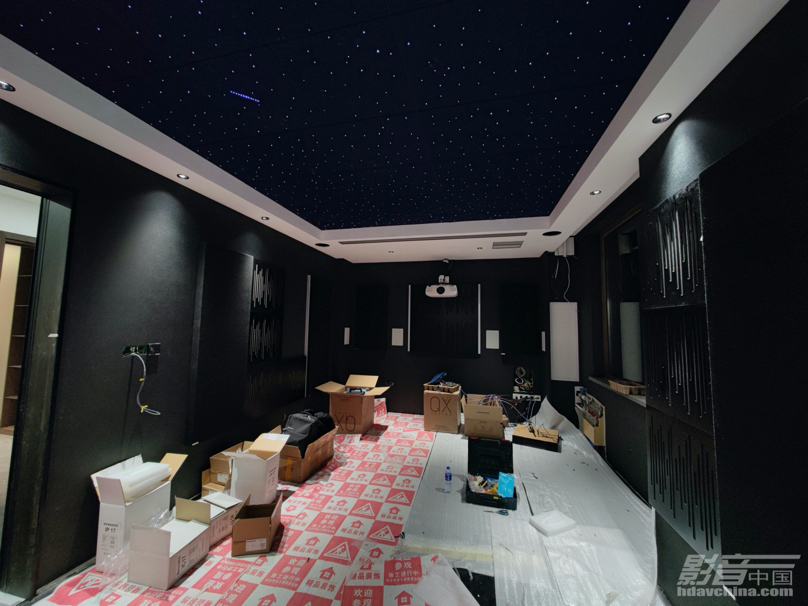

墙壁黑化、深色星空处理
后墙黑化处理
房间以黑房为目标进行黑化处理,声学模组和墙壁的底色,全部以哑光黑严格处理,以控制二次反光。实际画面,得到了非常好的黑位,色彩绚丽,画面通透。
7.2.2声道沉浸式环绕声、良好的房间比例,加之系统化声学模组打造的空间,充分发挥了丹拿音箱的精准和监听风格,清晰,动态无压缩,细节表现极佳,中频人声表现力相当强,再配合以2只12英寸超低音,整体学音的均衡度很好,又体现了足够强悍的声压级。

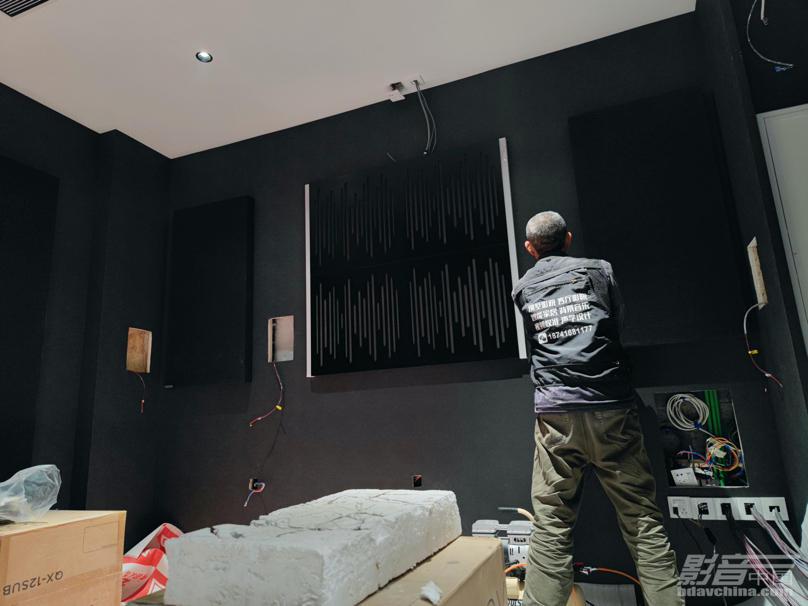

精细化施工

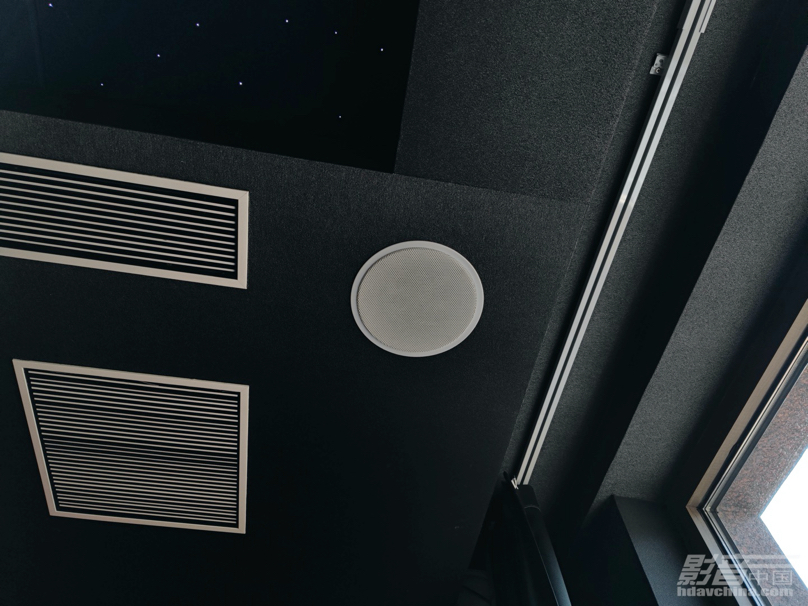

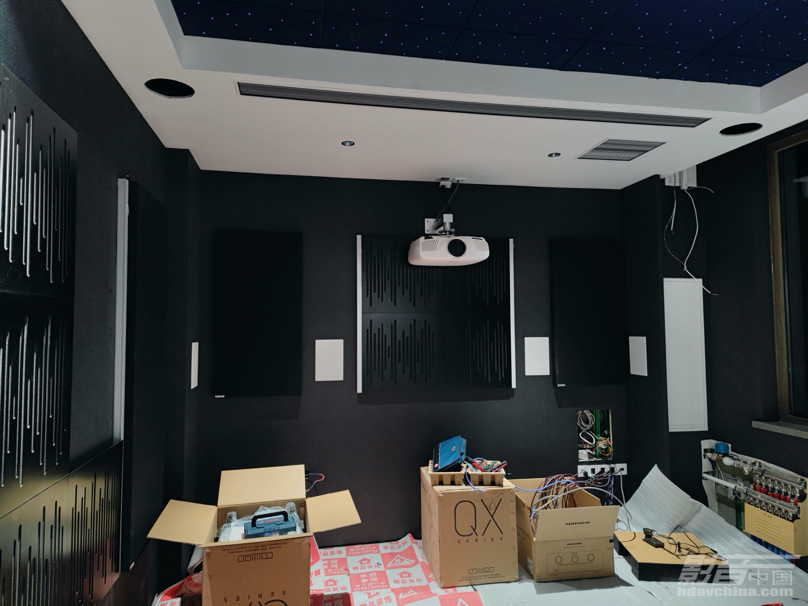

全嵌入式安装

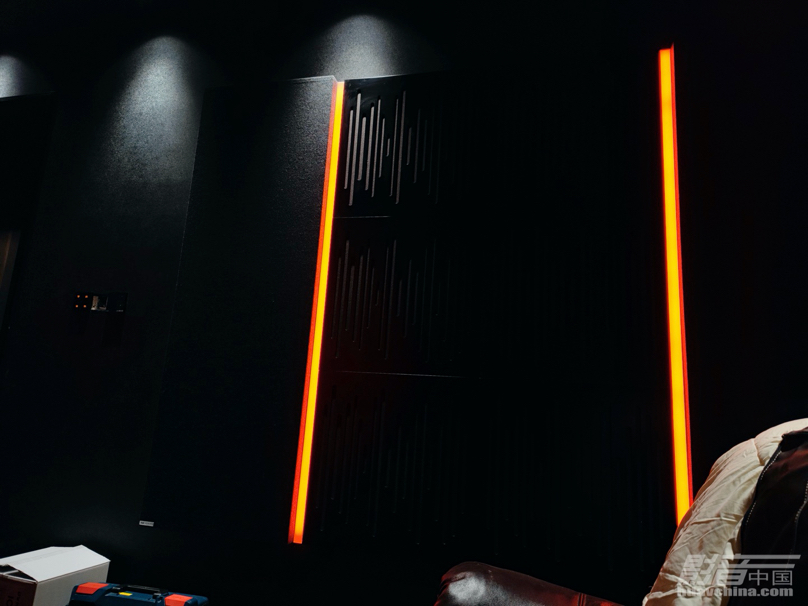

侧墙声学模组、灯箱、黑化处理
智能应用安装、操作过程及效果设计
影院设计之初,就加入了中控,并使影音室灯光多路,创建不同场景,前后主射灯全部为可调光筒灯,光束角度36度、4000K色温,伴有爱马仕橙色的侧墙灯带为和星空顶。

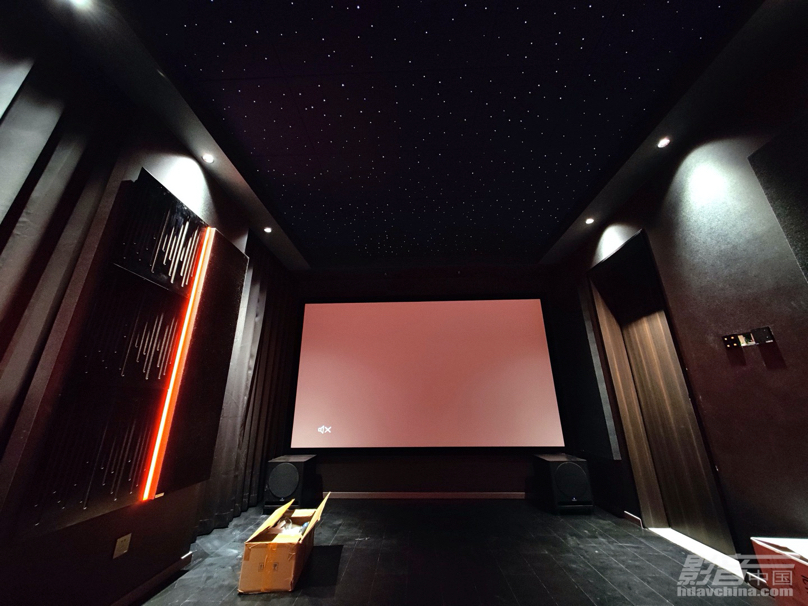

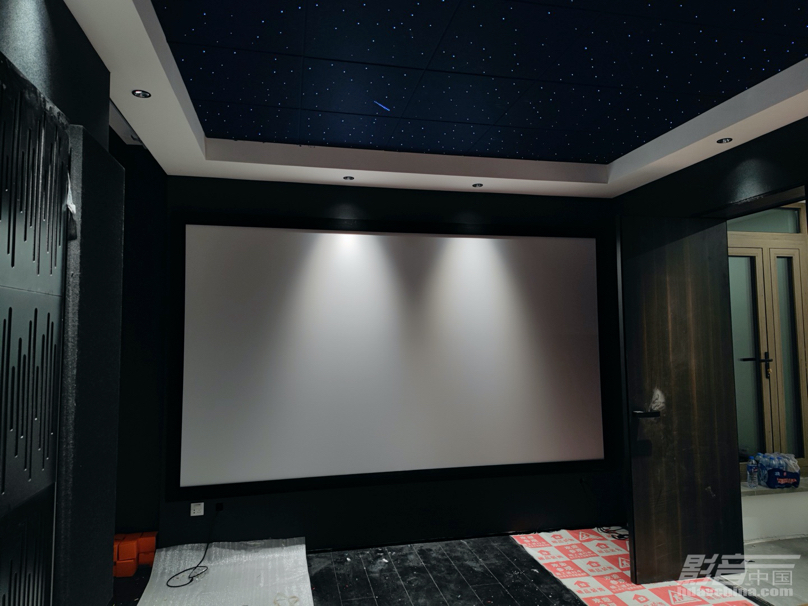

影音室正面

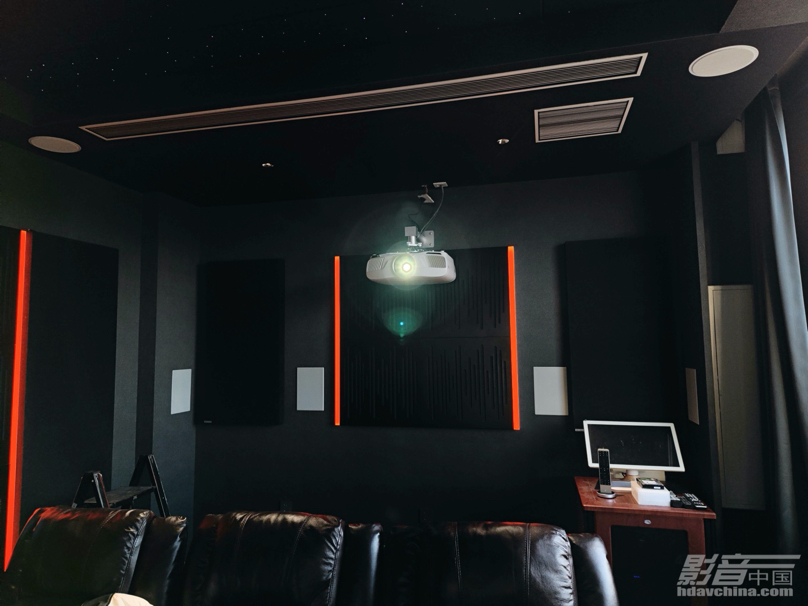

影音室背面
一共使用4路独立灯光,来创建观影模式、K歌模式、进场模式、离场模式和柔和模式,灯光模式更好地营造了影院氛围。模式变化,通过调试编程,灯光场景自动跟随不同,完全自动化,节约了大量的操作流程。影音室的器材与灯光相伴,自动执行,也让玩家体验到了私家影音室最酷的体验。

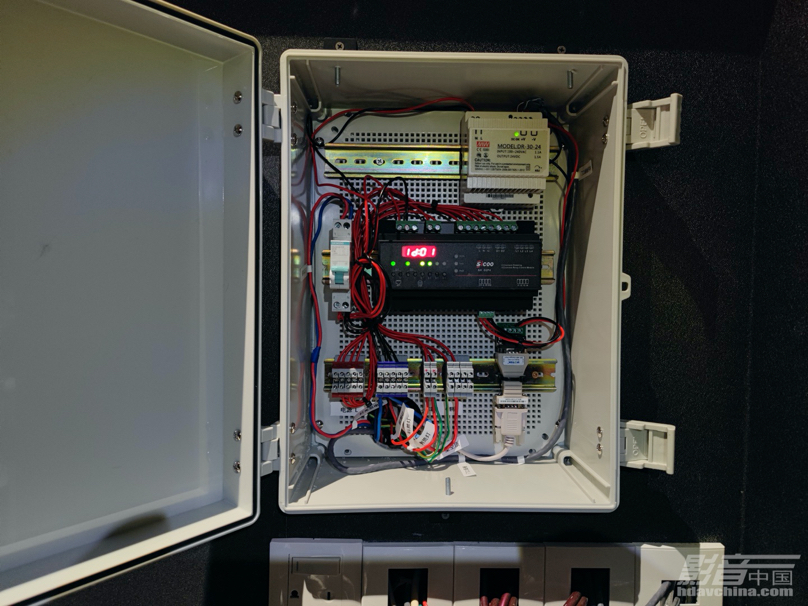

智能灯光调光单元
器材列表
1.视频
投影幕:森美兰SN系列4K高精细编织透声画框幕160英寸
投影机:爱普生ESPON TW-7400 4K
播放机:艾美M10二代
多轴全铝投影机吊架
2.音频(嵌入式7.2.2声道)
主音箱:丹拿IP17×3
侧+后环绕声道:丹拿P4-W65×4
天空声道:丹拿IC17×2
超低音:美声QX-12×2
AV放大器:马兰士SR-6015
3.线材
MPS 15m HDMI线
魔声M1000光纤HDMI线
MPS OFC音箱线100m
4.建声模组
声辉WAVE600波浪式MLS全频声学体(扩散+低频吸收)
声辉典雅系列布艺全频吸音调谐板
环保型吸音棉
5.中控
LK-JC100影院单房间智能中控系统
领控4路智能调光灯光模块
4路继电器模块
6.卡拉OK
雅马哈+JBL
