基本情况
实施方类别:影音设计师
案例类别:定制影院
位置及周边概括性描述:锦州兰溪谷别墅小区是辽宁锦州一处不错的别墅楼盘,依锦州的南山而建,对面是锦州的女儿河,环境优雅、静怡,是一处生态环境极佳的优雅生活地。
资金投入:总资金投入约50万元,包括影音设备、升级设备、智能设备、全新装修(硬装、软装)加人工费用、座椅,外挂式声学模块、星空顶等。
空间信息(长×宽×高):7.5×5.5×3m
用户使用需求:业主玩影院已有近8年时间,在这期间升级过装修风格和若干器材。随着设备老化和技术的进步,业主希望系统可以得到重新的规划与升级。因此,这次独立影院将从负一层搬到楼上一间比例更好、空间更大的房间(内有观景窗保留)。业主希望屏幕可以从原来的150英寸非透声幕升级至180英寸的4K级高精密编织透声幕,将屏幕完全占领房间的一面,画面做到可视最大化。另外音箱全部嵌入到屏幕后面,达到声画高度合一,同时纳入全新的全景声系统。
而若要系统集成里的影音设备、灯光、工作模式全面整合成更人性化的操作场景,就需要纳入更好的智能化中控系统。业主要求尽可能保证房间空间感,放弃嵌入式结构和弹力减震墙隔声结构对四面墙壁厚度的损失,选用墙壁直接外挂式声学模组,这样按原始墙体最多部分只突出85mm。
设计/施工公司:辽宁锦州珂伦臻享影院设计工作室
设计师:赵珂伦
THX认证工程师,美国CEDIA住宅电子系统设计与定制安装协会认证会员,荣获2018-2019年度定制影院类中国十大影音设计师殊荣,现任辽宁锦州珂伦臻享影院设计工作室技术总监,一直保持对影音新技术、新趋势的高度关注。在2015~2019由权威专业期刊《家庭影院技术》与《影音中国》举办的年度私人影院创意设计大赛中,影院设计作品荣获“独立视听室优秀设计大奖”、“3D/4K影院优秀设计大奖”、“索尼4K投影机应用优选奖”等多项大奖,获奖作品连续4年入选年度《中国家庭影音娱乐系统案例集锦》。
器材列表
视频设备
投影机:Epson(爱普生)CH-TW9300 4K投影机
屏幕:森美兰180英寸4K级高精密编织透声画框幕
播放机:OPPO UDP-203超高清4K播放机
音频设备
AV放大器前级:Integra R1.1杜比全景声4K影音控制独立前级、Integra 80.3(原客户的前级放大器)
AV放大器后级:JBL极品系列S-7165多声道纯后级、WINTENS S8200多声道纯后级
主音箱:JBL Project Array 1000 ×2
中置音箱:JBL Project Array 880
环绕音箱:JBL S4Ai ×4
天花音箱:JBL STUDIO-2 8IC ×4
低音音箱:JBL Project Array 1500(15寸) ×2
其它:辽宁锦州当地有线电视高清机顶盒、ORICO(奥睿科)四位硬盘阵列
智能设备
智能中控主机:Control4 EA-1
智能遥控器:Control4 S260
其它智能配件:Control4 ZigBee转IO扩展器、inSona一体式多功能Zigbee双路调光4按键无线面板、inSona一体式多功能Zigbee开关6按键无线场景面板、inSona隐藏式无线Zigbee单路调光模块、inSona无线Zigbee智能插座、inSona无线Zigbee无线开合窗帘电机、带232对接Control4主机的8路电源时序器1台、普通8路电源时序器1台
其它设备
声学材料:声辉布艺全频调谐板、声辉WAVE600波浪式全频MLS三维扩散板
装饰:正品图腾2米高度正面玻璃门专业设备柜、纯白色星空顶+动态流星
卡拉OK系统:视易点歌主机与屏幕、舒尔演唱级双独立无线麦克风、独立K歌专用前级效果器
影院构建过程,声学/光学处理、智能应用及特别设计
案例设计细节
前期影音室720度的模拟全景动态图

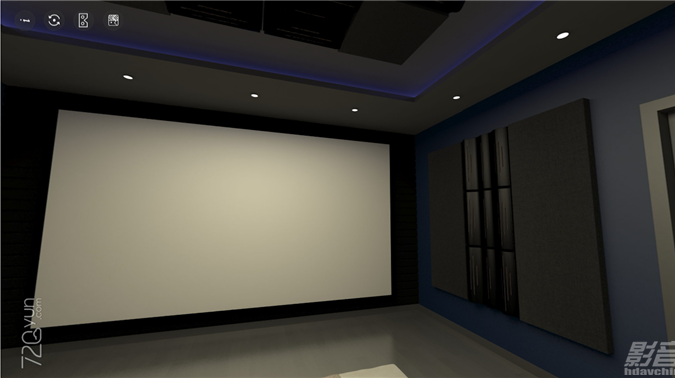

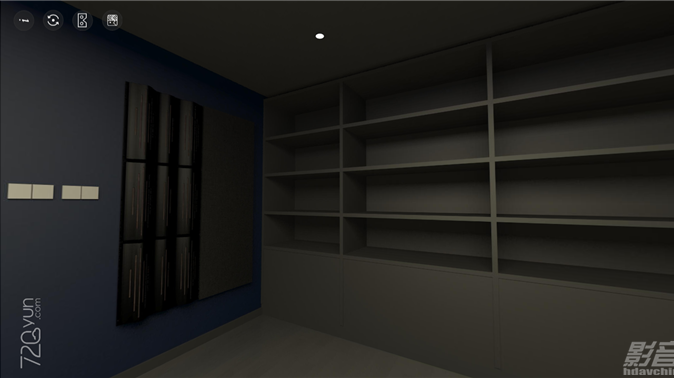

影音设计单位在施工前,就使用软件对房间整体规划进行720度的模拟全景动态建图,让业主直接审核。业主要求影院施工在北方供暖之前全部完工,因此房间内部暖通设施最先施工。施工队每天加班加点,得以加快了影院的基础建设进程。

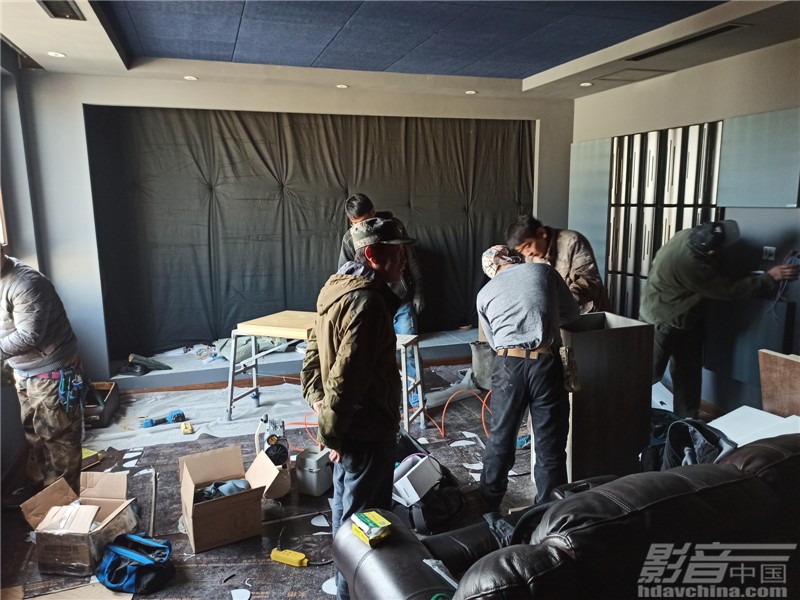

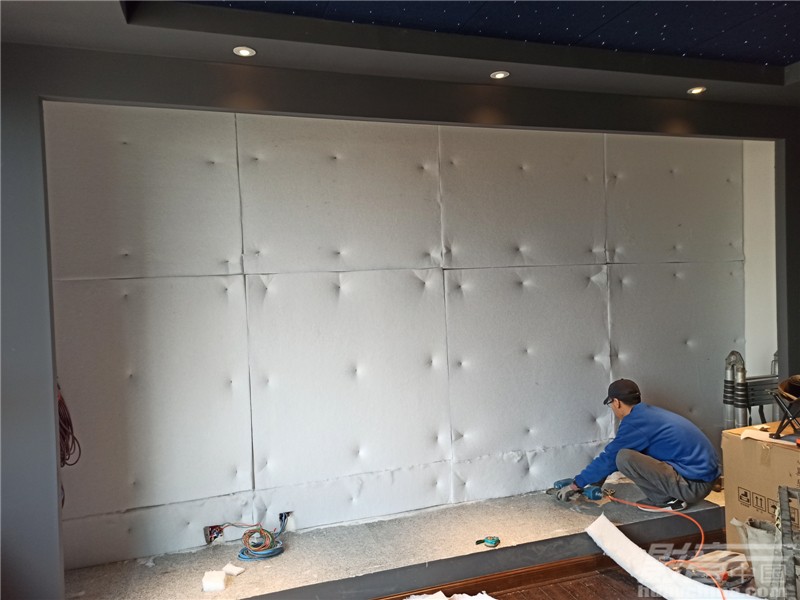

前声障墙施工

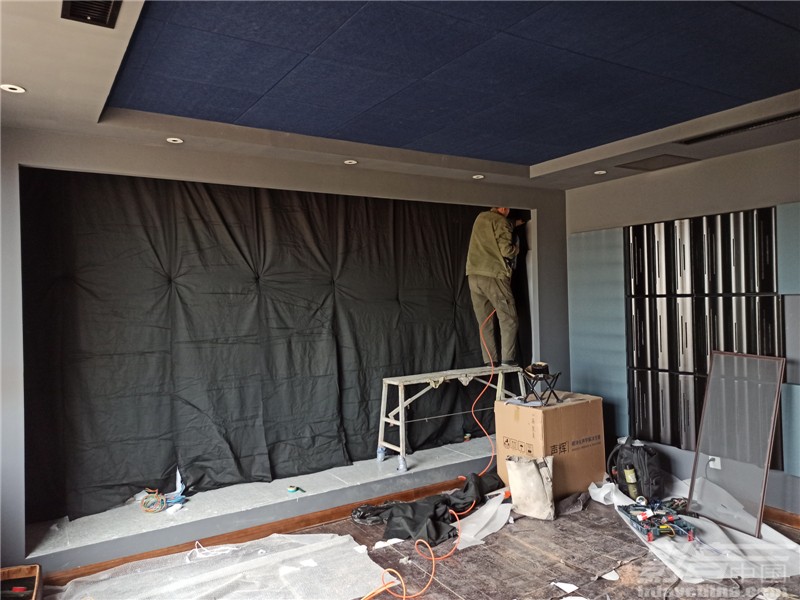

为保持更大的空间感,设计师选用了环保型的外挂式声学模组,最大限度杜绝浅色表面反射的影响。业主也尊重设计师的意见,选用全黑的声学模块,墙壁底色为深灰。挂声学模块后,墙壁只露出少许的底色层次,非对称的波形层次达到了最好的功能性,且透露出了专业的美感。配合后期防炫智能调光筒灯以约24度的角度照射,映照出漂亮的灯光明暗层次。

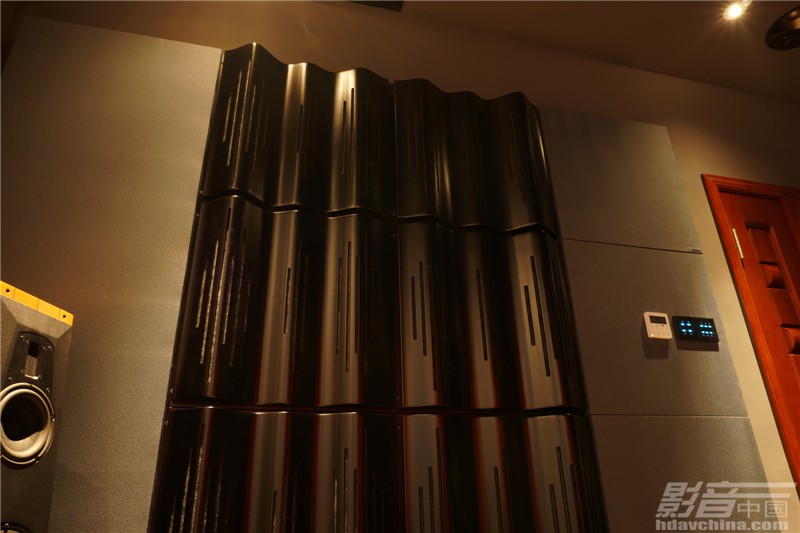

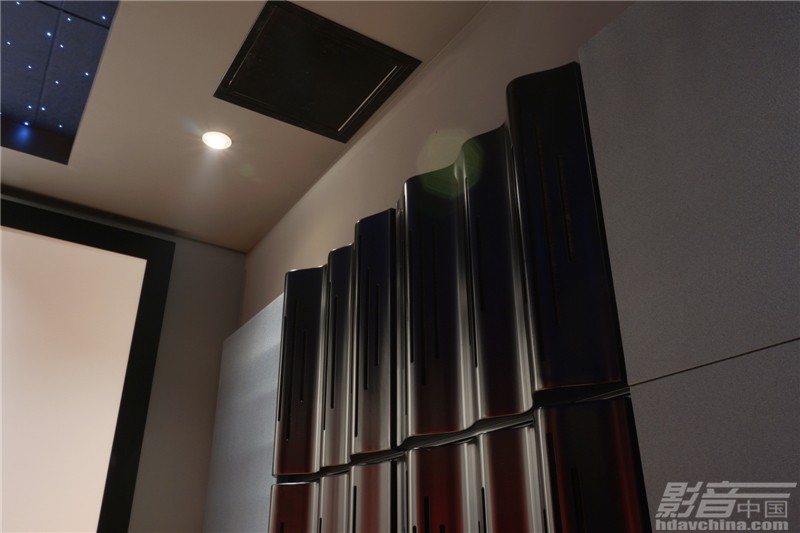

非对称玻形扩散体与宽频调谐板

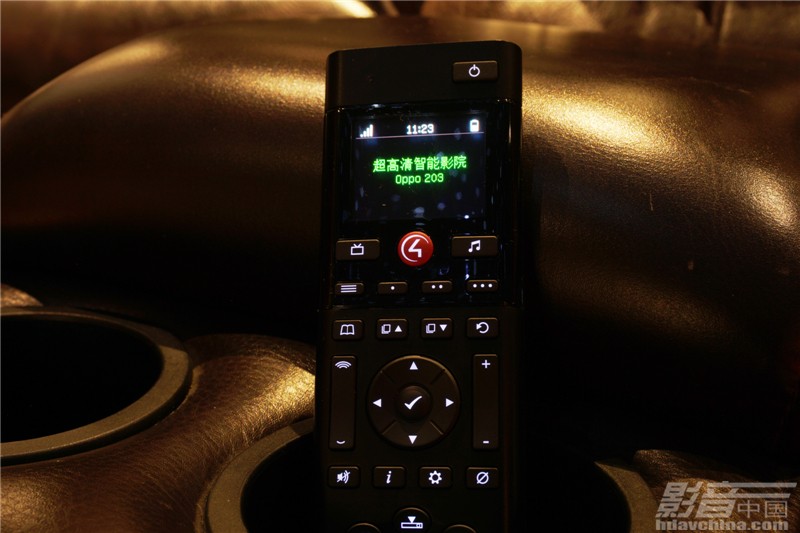

这次智能中控系统选用了Control4的EA-1主机和原装的S260配套原装摇控器。由于Hi-Fi系统(业主原本的Hi-Fi系统)没有RS232和IP控制协议,需要两个红外口去控制,配合中控主机增加了一个C4原装的I/O扩扩展器,以Zigbee无线信号与中控主机相连。通过C4的自制驱动项,对Hi-Fi功放和CD机的红外代码进行学习,实现对S260摇控器对Hi-Fi系统和影音系统一键切换,实现顺畅的控制模式。

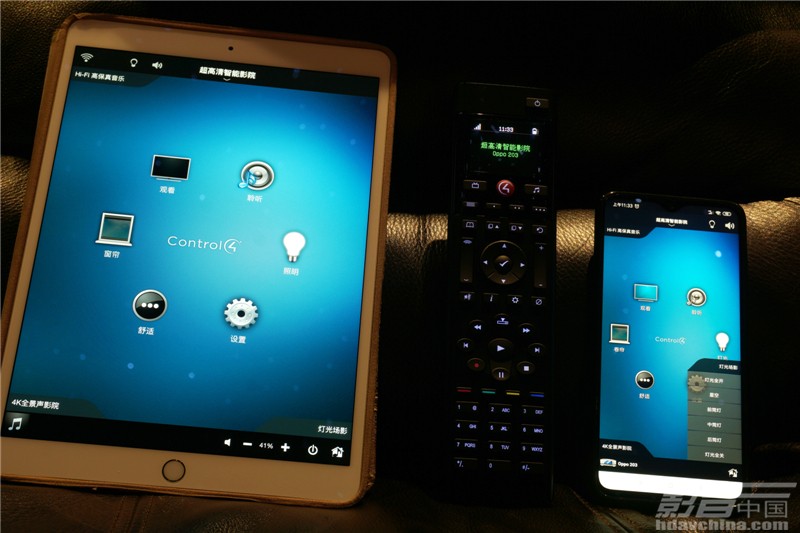

整个独立影音室分为影院系统与Hi-Fi音乐系统两套。影院有三种模式:1.OPPO UDP-203超高清蓝光机播放电影模式;2.本地数字高清电视模式;3.K歌模式。Hi-Fi有两种模式:1.CD唱机模式;2.LP黑胶唱机模式;此外,灯光与窗帘还会随着五种信号源而实现不同的场景照度。整个影音系统除了可以通过门口带背光的10按键场景面板控制之外,也可由C4原装S260摇控器、iPad和智能手机控制,多种操作界面也是这套高级智能中控系统的人性化之处。
整个智能中控场景流程设计如下

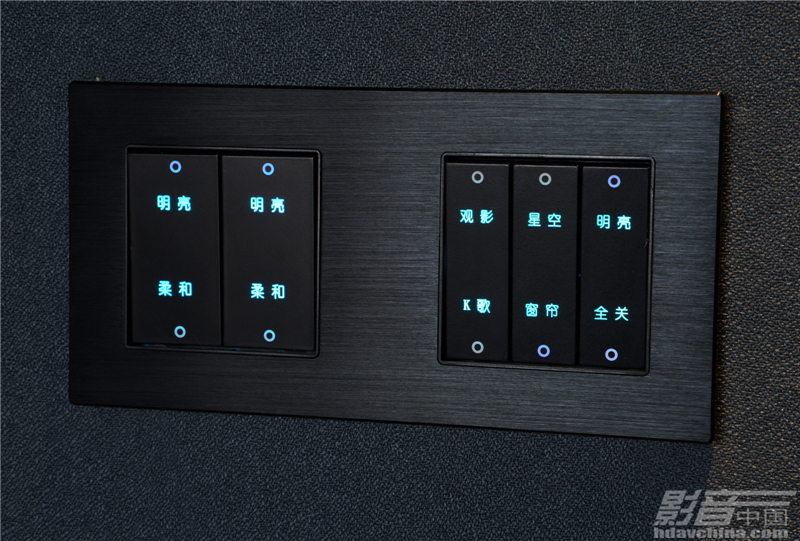

(1)进入影音室后,通过门口的10键场景面板开关启动。靠近门口的两个按键上下分别是“明亮”和“全关”,当单击“明亮”按键时,无线Zigbee控制的窗帘将自动拉合、全棚星空顶同时亮起,紧接着整个房间防炫筒灯亮度由0%开始,逐级10%、20%、30%,直至到100%全亮度。从最前面的筒灯到最后面的筒灯,100%亮起的过程为3秒-5秒。按“全关”按键,反之灯光将舒缓熄灭,星空顶延时5秒关闭。

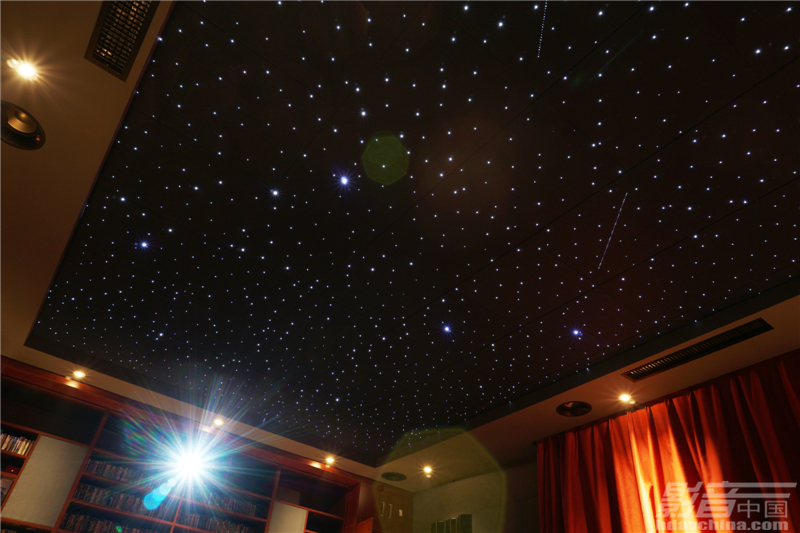

天花板灯效果

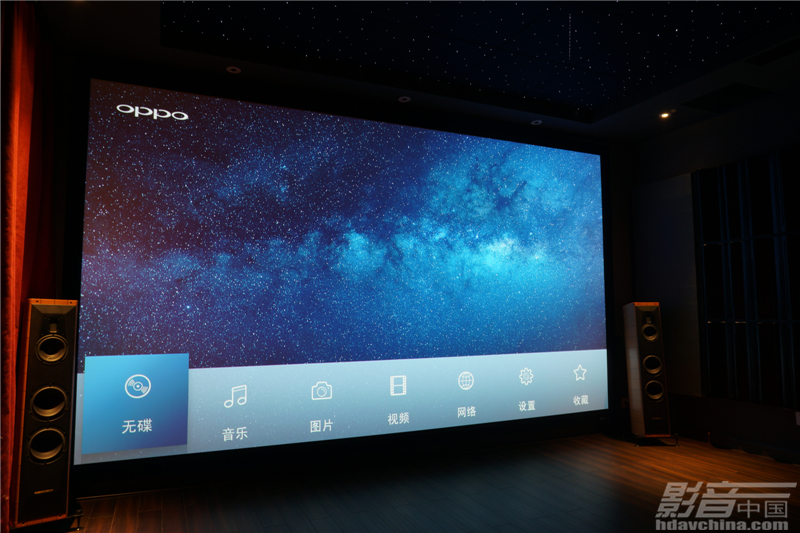

(2)也可以越过开灯模式,直接双击“观影”按键模式。房间灯光会按“明亮”模式全部打开,无线Zigbee控制的窗帘将自动拉合。同时,影院器材按OPPO UDP-203蓝光机的观影模式开启,从投影机到Integra影音前级、后级,接着是蓝光机、硬盘阵列,逐级打开进入待命状态。

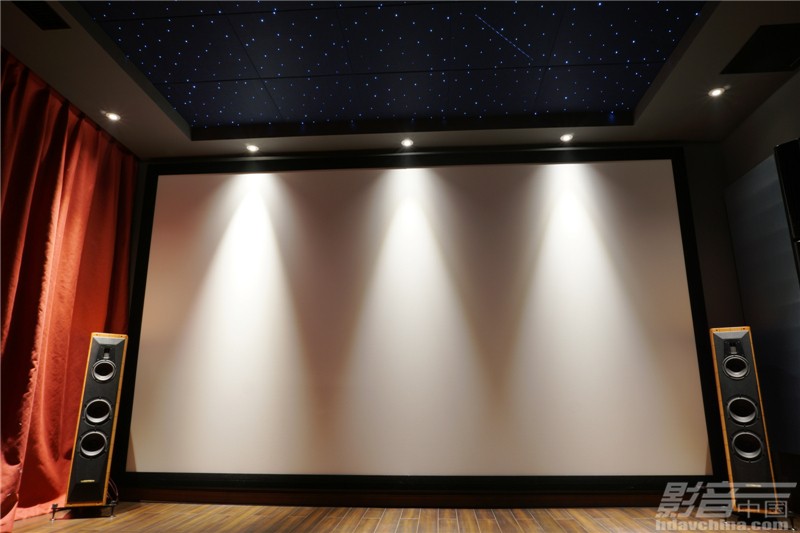

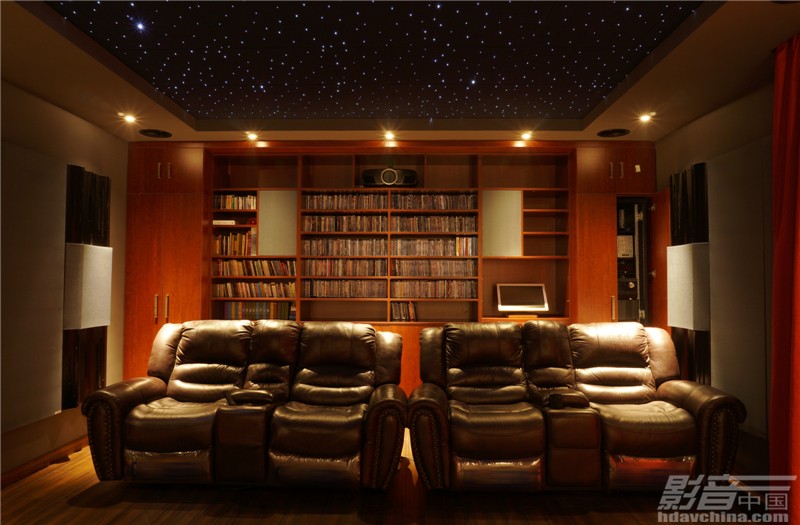

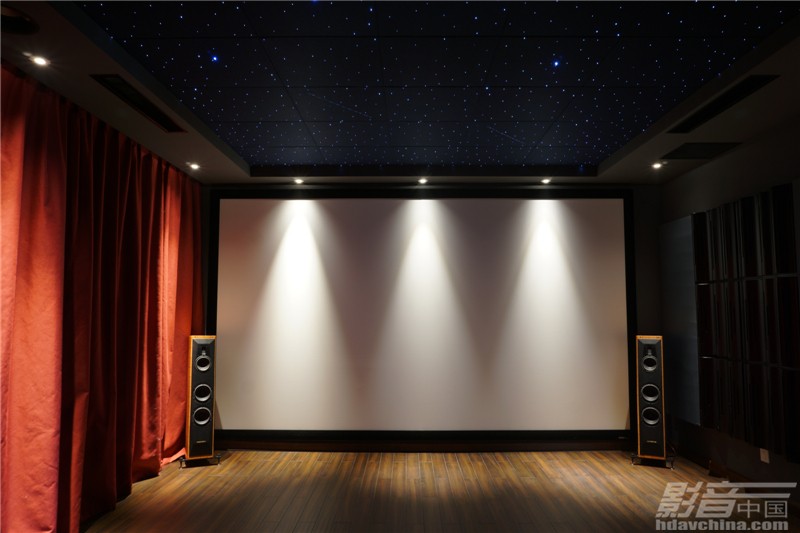

视听室前方灯光氛围视图

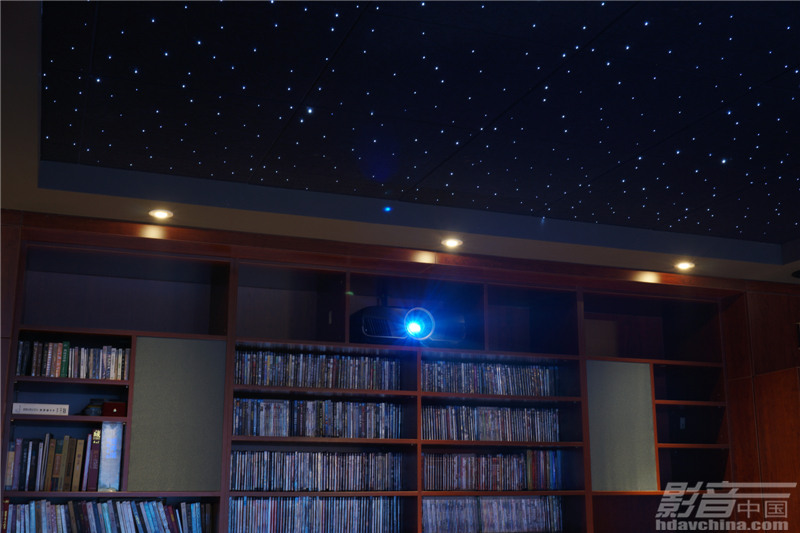

当投影机画面到达最稳态亮度(约50秒左右)时,屏幕上方的筒灯熄灭,之后侧筒灯熄灭,再延时20秒左右,后筒灯熄灭,房间只剩下对观影影响最小的星空顶常亮。若是要求更高的沉浸式观影模式,主人可直接在影音座椅上操作S260摇控器编程好的指定快捷按键,或在iPad、智能手机上的灯光界面将星空顶关掉,做到影音室内只有屏幕发出的光线,杜绝任何的环境光干扰。

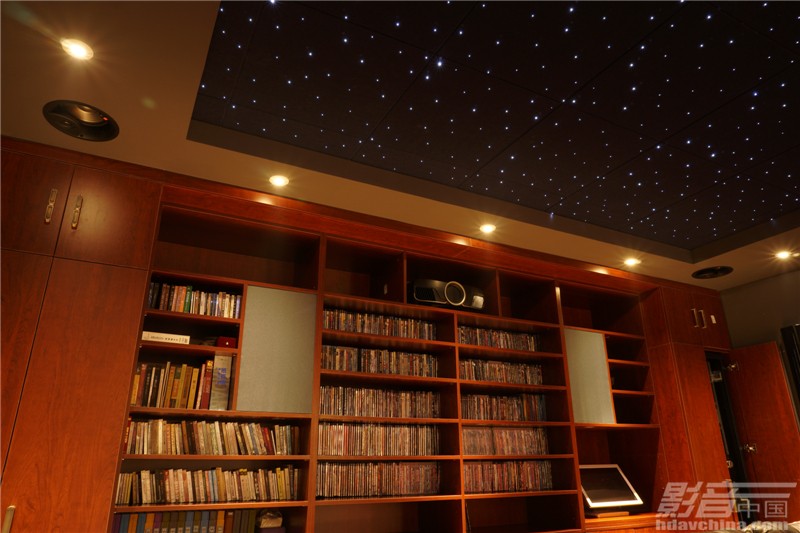

观看本地数字高清电视时,星空顶级后筒灯亮起灯光模式
(3)当转换到本地数字高清电视观賞模式时,灯光与蓝光电影模式相似,房间星空顶会一直亮起,房间后排筒灯将会调至50%的照明亮度。由于视听室为暗房式深色装修,房间六个面反光可以完全杜绝,因此我们选择的是防炫的深藏式筒灯。为后排沙发调制适当的光线亮度,可为观影者带来更舒适的沉浸式观影体验。
(4)K歌模式下,屏幕上方的筒灯将全熄,左右两侧筒灯亮起30%,后筒灯亮起50%。这样的照明亮度可在K歌娱乐,家庭小聚时,营造出相应的暖情氛围
(5)Hi-Fi模式下灯光将会全开,因为灯具均为4000K的暖色光源,可以增加一些听音乐的温暖氛围。
设计与调试者心得
这间视听室的设计主要有以下几方面
(1)模块化的建声处理,尽量做到快速、环保、一致性好。满足业主工期紧、要求结构空间损耗少的同时,也要保证影院房间内的建声要求。
(2)由于视听室是升级改造,因此最佳的沉浸式观影体验为首要,任何一切设计应以影院优先。纯黑色的环保型声学模组以THX指导的建声布局为准则,吸音与扩散交替挂装在声学上和暗室要求上,均达到了不错的效果。因为业主不想再挪出独立的空间安放Hi-Fi系统,因此设计师只能妥协摆放在视听室内。
(3)由原来的外摆式150英寸升级为180英寸嵌入式高精密透声,声画高度合一的表现与屏幕最大化的气势,让业主一下子就能感受到升级所带来的画面震撼感。
(4)侧环绕音箱与后环绕音箱,分别融入至声学模块与后置软件柜之中。设计师还为这4只音箱制作了定制的一体化透声布面网,与结构设计一脉相承。
系统声音与画面的后期调试过程中的心得与体会
这次改造主要以发挥房间空间优势以及挖掘现有器材的潜力为目标。每只音箱的摆位尽可能参照THX、杜比公司建议的摆放高度、宽度、转角度,以及与屏幕相对的位置关系点。让每只音箱尽可能相对座椅都位于在轴响应内,让听众范围内的多张座椅拥有更大甜区。

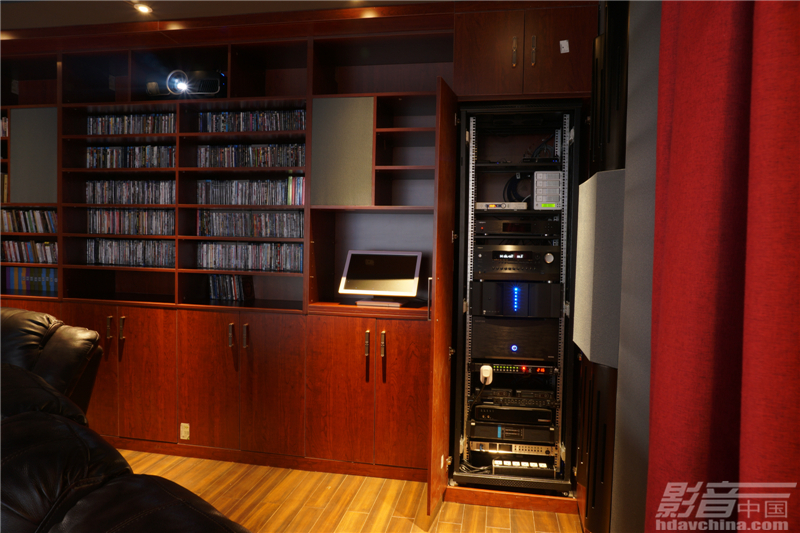

器材柜嵌入到后墙装饰柜

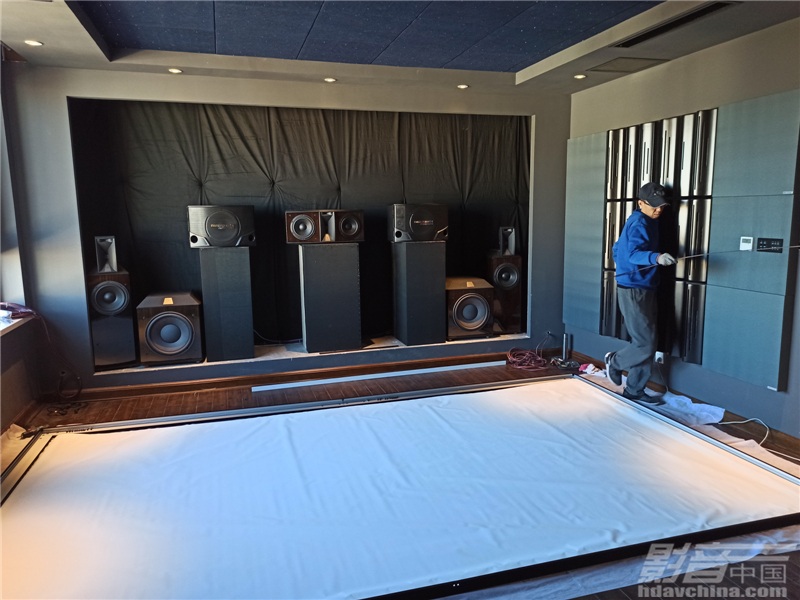

屏幕后方的声障墙音箱周边全部处理成深黑色,拥有强吸作用的声障墙可有效减少音箱的边界效应,以及音箱周边的反射声对前方主声道直达声时间以及相位干扰。影院完工之后,经过设计师的专业调试后也达到了理想的三维音效。无论是语言对白清晰度,还是动态、细节、环绕声、全景声的连贯性上都达到了令人满意的效果,每一位观众听了后都赞不绝口。
花絮

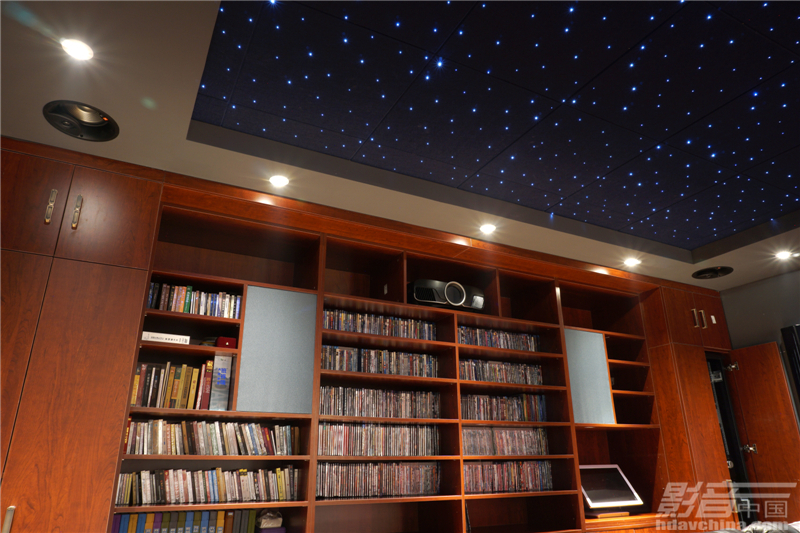

业主是一位事业有成的中年人,特别喜欢收藏盒装、有封面的蓝光碟、硬盘、LP等实体影音介质,甚至在DVD时代也收集了不少老旧片源。尽管现在都是通过OPPO蓝光机上的USB连接硬盘阵列,但这次改造之后,房间后方还是做了一整面墙壁的软件架子,摆满了业主多年收藏的电影、音乐碟片。这面墙不仅可以起到装饰作用,同时也拥有着很好的自然声学扩散性,满足了业主满满的情怀感。
