于阿姆斯特丹RAI展馆举行的ISE 2020，再度将DTS：X Pro带入到公众面前。与Xperi（DTS母公司）有着长久合作关系的Trinnov Audio，宣布联手Procella Audio、kaleidescape共同搭建15.3.10声道的DTS：X Pro专属展厅，演示这一迄今为止家庭影院领域声道数最多的沉浸式环绕声格式。

01 拷贝.jpg

DTS：X Pro，蓄谋已久的发布

回溯环绕声技术的发展，大致可以分成3个阶段：

1. Dolby Pro Logic模拟环绕声，通过增加后方环绕音效和强化前方人物对白，第一次在家庭环境中实现了具有包围感的音效；

2.DVD兴起后出现的Dolby Digital和DTS数字环绕声，带来真正意义上分离式的多声道音效，也是杜比实验室（Dolby Laboratories）和DTS正式角逐的开端；

3.以“物件为导向”的沉浸式环绕声，即Dolby Atmos和DTS：X的时代，除了追求更多的声道数（从5.1声道升级到7.1.4声道）来营造丰富的环绕音效，物件导向也起到了促进声像定位的作用。

Dolby Atmos源于商业电影院中的Dolby Cinema，杜比实验室将其成熟的商用技术移植到了家庭中来。凭借在此领域中的先导地位，Dolby Atmos亦决定了沉浸式环绕声的某些基础规格，比如7.1.4声道。随后DTS：X跟进，亦选择7.1.4声道为它的“标准格式”。

不过作为“后来者”的DTS也是个“狠角色”。早在Dolby Digital和DTS分庭抗礼的年代，它就以高于Dolby Digital传输码流的方式，获得更为丰富和细腻的环绕音效，因此坊间一直有“DTS音效更好”的说法。

Trinnov Audio 15.3.10声道演示的音箱摆位图

伴随DTS：X的面世，它表现出了更大的“野心”，那就是DTS：X Pro。有消息称，早于2015年DTS：X发布时，这个30.2声道、5层架构的新规格就初步成型，只是留待未来技术的成熟和现实应用的出现。

2019年CES上，DTS和Trinnov Audio合作，首度进行了DTS：X Pro的演示。作为高端AV前级/放大器品牌，Trinnov Audio早于2014年就推出过最多可支持32声道的AV前级，通过固件升级后，它成为迄今唯一支持DTS：X Pro的家用AV前级。

那以后，Trinnov Audio和Procella Audio、Triad等音箱品牌合作，分别于香港（HKAVPE）、丹佛（CEDIA展）以及台湾（台北国际音响暨艺术大展）等地举行了DTS：X Pro的演示活动，直至本月在ISE上的再度出演。

2019年6月，米乐影音举办的13.2.9声道DTS：X Pro演示

DTS：X Pro技术详解

如何在家庭中重现电影院音效，是家庭影院环绕声技术不断演进的方向。增加声道数+物件导向，一直被认为是个有效的方式。

更多空间+更多声道造就的DTS：X Pro

现实生活中，声音无处不在，它们从不同方向、不同高度呈现。商业影院和家庭影院重现时，只能通过包围在聆听者四周的音箱（声道）来还原。为什么商业影院给人的效果会好于家庭影院：它的空间大，能营造出更宽广的音场；它的音箱数量多，可以提供更为绵密的声音来源。某种意义上，家庭影院要获得接近的效果，唯有增加声道数量。当然，增加声道数有两个限制：一是家庭环境不允许、预算不答应，二是音箱（声道）必须要有合理的投放位置。

DTS：X Pro的应用，要满足几个条件：这是专为高阶用户开发的模式，适用的，是较为大型的空间，同时需要配置更为高端的系统以及更多的声道数（后级放大器+音箱）。从这个角度来说，DTS：X Pro确实是“有钱人的游戏”。

当然，这不妨碍我们去了解DTS：X Pro，甚至在有机会的时候去欣赏它。

30.2声道逐一解析

先来回顾DTS：X的声道布局。

DTS：X 7.1.4声道布局

DTS：X被视为11.1声道（即7.1.4，中间的“.1”为超低音声道），即7个（底层）主声道（Bed channels）和4个（高层）天空声道（Height channels）。它和Dolby Atmos一样，都是这样的双层结构。

再来看DTS：X Pro的声道布局，它拥有多达30.2声道（“.2”同样是指超低音声道）。

※ 这份Trinnov Audio提供的声道布局图有处笔误，应为“17（14+3）×Bed channels”。Bed channels包括Beds（底层）的14个声道和Bottom（最底层）的3个声道。

DTS：X Pro声道布局

17个Bed channels（14+3）如何来识别？注意上图中黑底标注的声道。这其中包括属于Bottom（最底层）的L、C、R（即左、中、右主声道），以及另外14个声道（Beds）。

12个白底标注的声道，为Height（高层）channels和Top（顶层）channels。

居中是Oh层，它又被称为“Voice of God（上帝之声）”。我们熟悉的Dolby Atmos和DTS：X里都不存在所谓“Oh层”，但另一种沉浸式环绕声格式Auro 3D却有类似的设置。

现在，我们逐一解析DTS：X Pro的各个声道。由于它是5层架构的，因此叙述中还必须把架构的概念引入其中。

Bed channels里，基础声道即是L、C、R（它们位于整个空间的最底层/Bottom，可以视作落地式主音箱）和Ls、Rs。通俗点说，就是左、中、右、左环绕和右环绕。与早年7.1声道时的Dolby Digital EX和DTS-ES不同，这里没有“后环绕”的说法，即没有Lsb和Rsb（sb是Surround Back的缩写）。

但是围绕L、C、R分别增加了Lc和Rc 2个居中补偿声道，用以优化大空间时的前方音场。针对正面较宽的视听环境，于聆听者正前方呈现（这又和NHK 8K电视中22.2声道的布局类似）。在外围，则有2个增宽声道，即Lw、Rw（注意看声道的示意图）。再接着，于Lw和L之间以及Rw和R之间，各有1个增宽声道与主声道之间的增补声道，同样在中置声道（C）的上方，也有一个Cb声道。你是不是觉得这些声道过于重叠了？并没有！因为DTS：X Pro有5层架构，L、C、R是最底层的，其它音箱都在其上方设置，即Cb的位置，其实是在C和Height（高层）中间。

再看后方，在Ls和增宽声道Lw之间，有个Lss。同样，在Rs和增宽声道Rw之间也有个Rss。至于原来后环绕的位置，现在由Lsr、Cs、Rsr 3个声道取代。毫无疑问，从声音密度上来说，相比Dolby Digital EX和DTS-ES的7声道，声道数激增，且又有高度上的错位，音效肯定是既丰富又绵密的。

注意这句话：“12×Height & Top channels in two layers”，现在我们要开始关注Height（高层）和Top（顶层）的12个声道了。从高度上来说，Bottom的L、C、R和2个超低音声道是最底层的，之后是Beds，然后就是8声道的Height（高层）和4声道的Top（顶层）。

Height（高层）8个声道中，Lh、Ch、Rh、Lhs和Rhs就是Lb、Cb、Rb、Lss和Rss的向上延伸，Lhr、Chr和Rhr同样是Beds层环绕声的向上延伸。再往上的Top（顶层），既是天空声道，又是Height（高层）的延伸。

为什么要这样做？以往的环绕音效是平面的，即只要和耳朵高度齐平，在这一平面呈现360度的包围感（即水平向）。但是沉浸式环绕声，就要求有垂直向的包围感。如果再算上Oh层，DTS：X Pro的5层架构，就能为你呈现出近似“自四面八方而来”的沉浸式效果。

Trinnov Audio就音箱摆位给予的3D模拟图

与Auro 3D和NHK 22.2声道的对比

去年影音中国在介绍NHK BS8K时，曾提到过NHK的22.2声道和Auro 3D，那么我们来看下DTS：X Pro与这两者的区别。

诚如前面所述，Dolby Atmos和DTS：X都有天空声道，但它们呈现的，仍然是两层架构。

Auro 3D的13.1声道，因为有个Top声道，因此被视为3层架构。

Auro 3D，7.1Surround的底层（基础层）之外，还有Height层和Top层

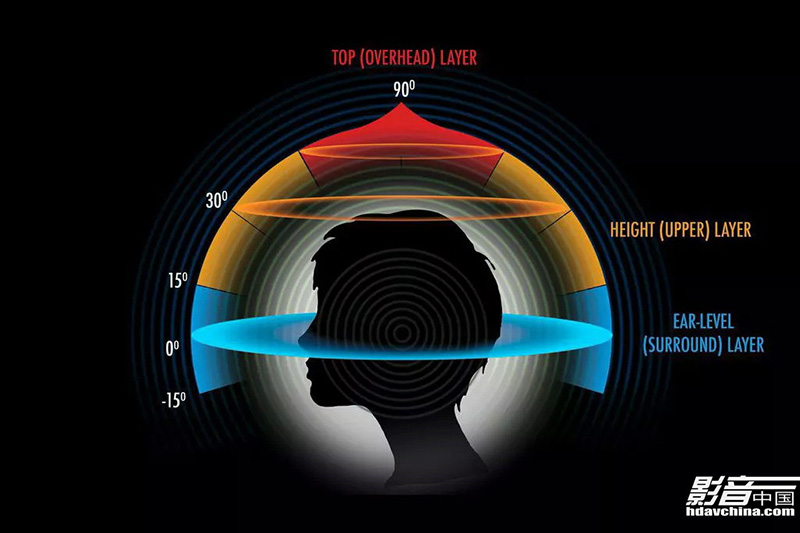

逐一分解，Auro 3D的Surround层（蓝色）覆盖了聆听者耳朵±15°的区域，Height（高层）则负责15°~75°的区域，Top（顶层）“上帝之声”承担起75°~90°的区域。DTS：X Pro与此不同的地方在于，它用Height（高层）+ Top（顶层）来实现Auro 3D的Height（高层），因此不仅层级划分更多，声道数量的增加，也令环绕效果会变得更加细密。

Auro 3D不同层级对应的覆盖区域

再来对比DTS：X Pro与NHK 22.2声道。

左为DTS：X Pro，右为NHK 22.2声道

NHK 22.2声道中下层的3个声道，便对应了DTS：X Pro Bottom（最底层）的L、C、R。“.2”的超低音声道也对应LFE1和LFE2。中层（蓝色）前方5个声道和高层前方左、中、右3个声道与DTS：X Pro亦是一一对应。相比之下，DTS：X Pro只是增加了Beds层位于两侧和后环绕的9个声道以及Height（高层）的5个声道。3层架构的NHK 22.2声道，其上层9个声道是3、3、3平均划分的，但没有Oh的“上帝之声”。

DTS：X Pro的优势

DTS提供的资料中，提到了DTS：X Pro的特征（优势），它包括immersive（沉浸式）、backward compatible（向后兼容）和flexible（灵活性）。

DTS：X Pro的三大优势

Immersive的沉浸式体验，聚焦于它能将声音精准定位到实际发生的位置。相较于 DTS：X，新规格增加了声道布局，提供前所未有、生动和逼真的多维音频体验。

同时DTS：X Pro向后兼容所有DTS核心的比特流，包括用它来解码经典的DTS-HD Master Audio声轨，同样会是获得出色体验的最佳方式。原厂建议用户使用DTS：X Pro，来将自己喜爱/熟悉的Blu-ray、DVD或数字电影的播放效果提升到新的高度。

flexible（灵活性）也是DTS：X Pro特意强调的。它宣传能适用于任何对称式音箱布局，支持 7.1.6、9.2.8、10.2.9.3等。

说到灵活性，DTS表示，它最多可以连接32个音箱（30.2声道），内嵌的DTS NEURAL：X技术可以为立体声、5.1、7.1和11.1声道的源内容呈现沉浸式的环绕声音效。它能适应各种主流的音箱布局，用户无需更改原有的音箱摆位/设置，令使用起来变得轻松方便。

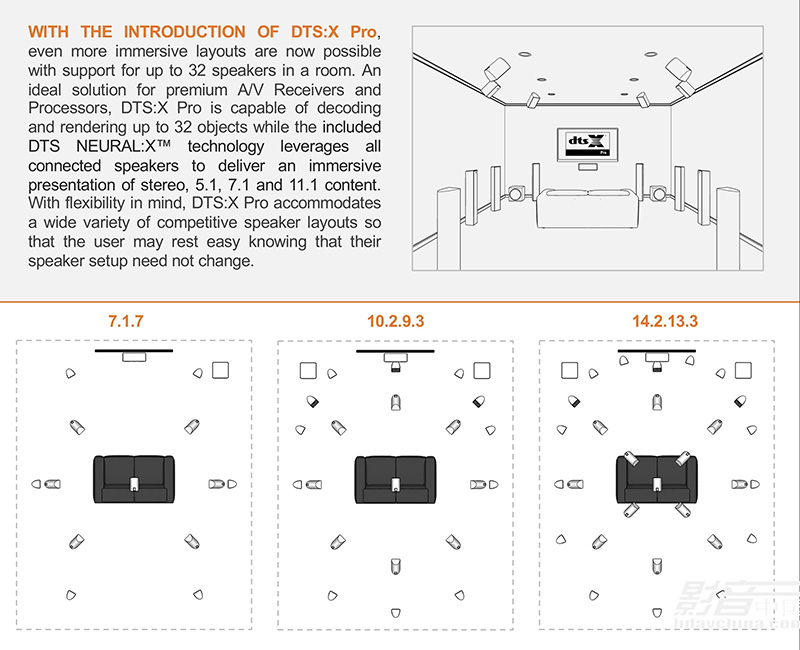

7.1.7、10.2.9.3和14.2.13.3，DTS推荐了多种组合方式

回头来看ISE 2020上，Trinnov Audio采用的就是15.3.10声道配置。Bottom（最底层）为3.3声道，Beds层为12声道（3×4），Height（高层）+ Top（顶层）为9声道（3+2+2+2），Oh层×1。至于前几场演示，也都稍有出入，因此不难看出DTS：X Pro会因应不同环境，做出灵活的配置。
