（一）基本情况简介
实施方类别：影音设计师
案例类别：定制影院
位置及周边概括性描述：上海市，具体位置未透露
资金投入：20万元
空间信息：长3.70×宽7.32×高2.62m，约27m2
用户使用需求：要有科技感
设计师：周培元，夜色影音首席影音工程师
十几年从业经验，主导设计的家庭影院超过500间。代表作品：星河湾、中良海景、九间堂、御翠园、汤臣一品、世茂湖滨花园、佘山世茂等
设计/施工公司：上海夜色电子科技有限公司（夜色影音）
（二）器材列表
视频设备
投影机：Optoma HEF9269
幕布：EliteScreens 150英寸4K透声画框幕
音频设备
前置扬声器：Crystal Audio T3×2
中置扬声器：Focal Electra IW 706V×1
侧环绕扬声器：Focal Electra IW 706V×2
后环绕扬声器：Focal Electra IW 706V×2
顶中置扬声器：Focal Electra IW 706V×4
超低音：GoldenEar ForceField 3×1
AV放大器：Integra DRX-R1.1
其它设备
卡拉OK系统：KBS 4.0卡拉OK
（三）影院构建过程，声学/光学处理、智能应用及特别设计
客户对影音室最大的要求，就是要充满科技感。为实现客户的期待，设计师与团队经过多方研究，并结合现场条件，包括对各种局限条件的对应处理，最终完成设计，并且将其主题设定定义为：打开的魔盒。
影音室整体以冷暗色调为主，灯光的点缀营造出一种超前的科技感，踏进影音室之后让人仿若置身于一场人与未来的对话当中......
影院平面布置图
首先，观察影音室前墙。

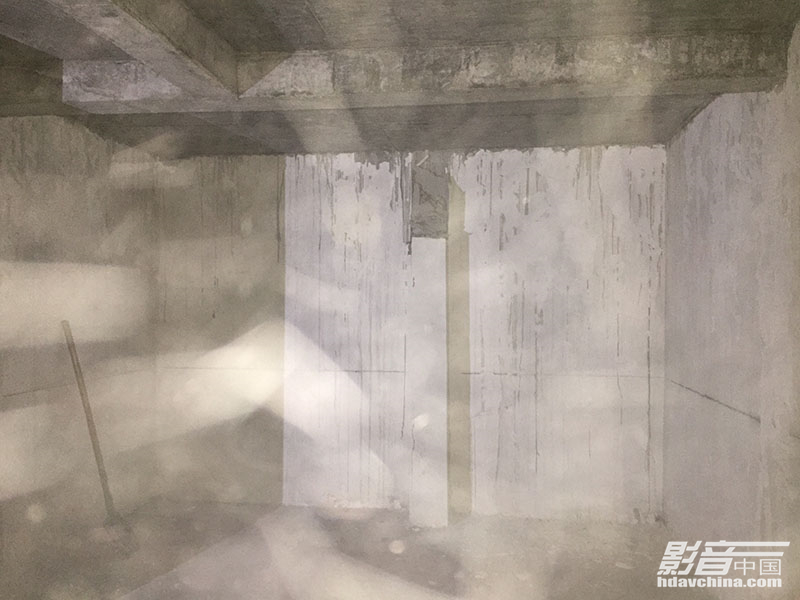

前墙现场原始图
前墙立面图
原有布局中，前墙中央有根深度很厚的柱子，为避免空间上的浪费，设计师将所有落地主箱、低音炮、卡拉OK主箱这些体积比较大的设备一并放进了幕布后面。一方面充分利用了影音室内部空间，另一方面避免观影时设备对视线的干扰，同时幕布满墙的设计也使整个影视厅看起来更为震撼。
前墙内部结构展示
顶面设计，由于房顶有多根横梁，不仅造成吊顶的层高受限，外观效果也受到一定限制。设计师思路由此展开：在原有布局上增加一根横梁，两根梁做成类似轴一样的造型。当我们把“盒子”打开时就能看到里面的声学材料，也可以理解成“魔盒外的世界”。

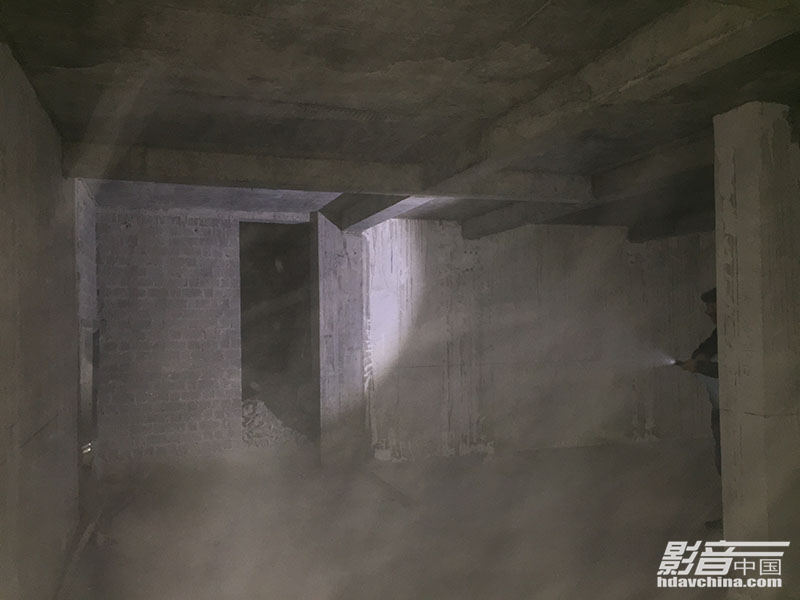

顶面现场原始图
包括侧环绕和后环绕，为 了空间上的美观，我们都采用嵌入式音箱，设计师特意为嵌入式音箱设计了匹配的音箱底盒，不仅避免产生共振与杂音，而且稳固音箱箱体和方便安装。

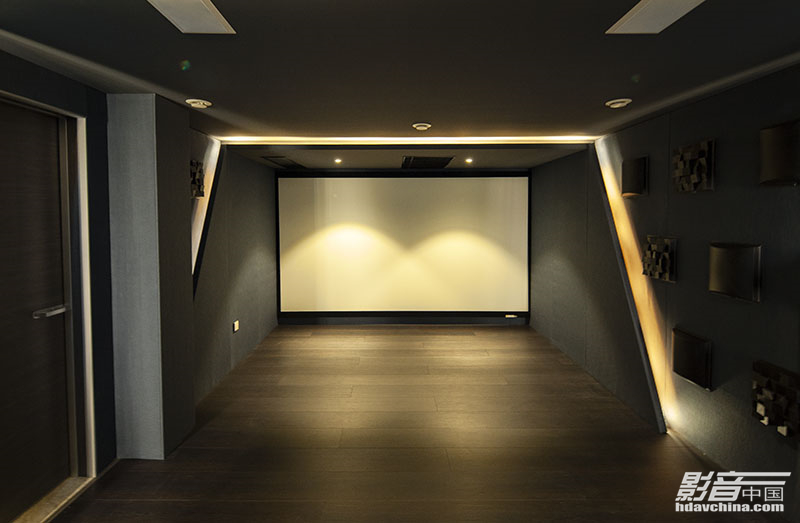

安装完成后的实景图
侧墙外露的声学模块，即我们所谓的“魔盒外的世界”，可以说是整个影音室设计的点睛之笔。这样的布局，使房间内声场达到均衡稳定的状态，不仅有效发挥了声学模块的声学功能，还加强修饰了影音室的现代科技感，给人一种打开“魔盒”后发现太多未知惊喜的感觉。
声学设计图
现场声学施工图
面对幕布左侧墙壁的立柱，设计师因地制宜把门与立柱融为一体，不仅没有让立柱看上去很突兀，反而为影音室的整体效果添了不少亮点，成就“意外之喜”般的创意。
立柱与门融为一体
两侧壁灯设计，360度旋转后的不同造型，也为影音室营造了神秘深邃的感觉。
壁灯关闭时的效果
壁灯打开时的效果
（四）设计与调试心得
前置主音箱，我们没有选择Focal的嵌入式音箱，一是为了更好满足客户对Hi-Fi的需求，Crystal T3主音箱的细节表现力有别于传统的AV箱，更细腻，也更适合欣赏音乐。其次恰好空间上允许，设计师也愿意更好地利用这一处优势，令其可以有效提升影音室的整体效果。
天空声道上，为了达到全景声沉浸音的高水准要求，设计师采用4个Focal的嵌入式音箱，如此便可保证影院在播放大片时动感和冲击力能均匀充斥整个房间，为客户提供更有层次的视听感受。太空舱式的包围感以及两排沙发的错落设计也使观影者在观影时更有身临其境的融入感。
Crystal T3主音箱被安置在透声幕的背面

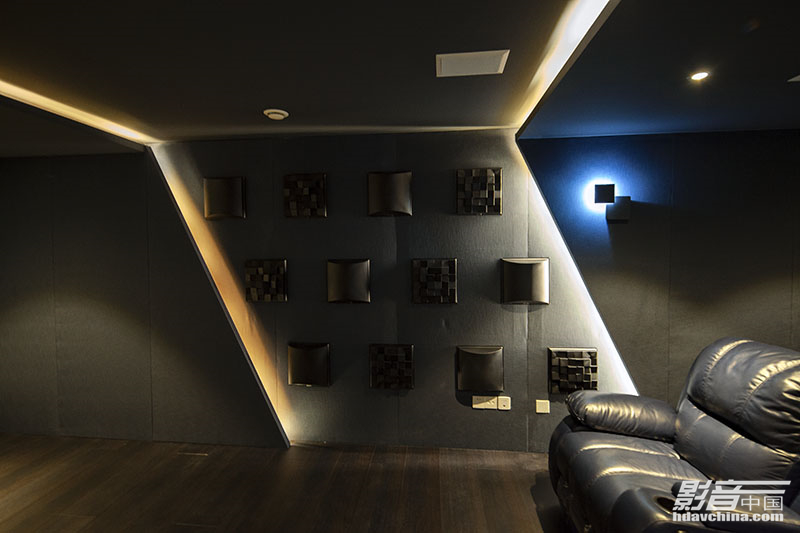

侧墙裸露的扩散模块，彰显十足的科技感
接下来，我们看下安装和设计过程中的小细节。

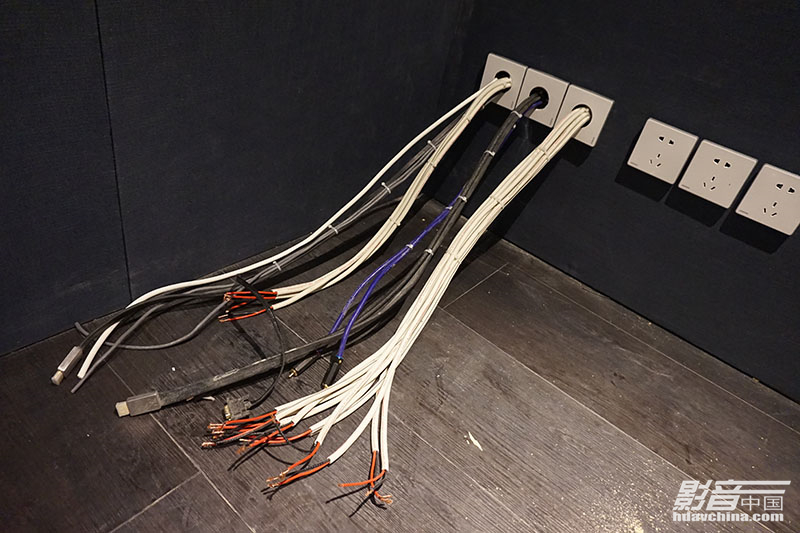

连接线的处理
线材于影音室的关系，就像人体血管通达全身，极其重要。因此设计师和安装工程师对线材的规划、铺设、连接都十分重视，将喇叭线、信号线、HDMI线、VGA线等线材一一排列，捆扎，做到“事无巨细”。
看起来只是一个细节上的处理，却为这间影音室今后长久高效工作甚至若干年后影院革新升级打下了良好的基础。
既然是具有科技感的影视厅，就必须具有更高的使用功效以及更多的附加值，而要实现这种功能，智能控制是必不可少的。观影、K歌、打游戏，一键转换不同场景，让大人小孩都可以超控自如，这才是“魔盒”拥有的特殊魔力！
灯光控制赋予了影音室特殊的魔力
最后，我们用3张不同方向拍摄的图片来还原这个充满科技感的影音室。
