基本情况简介
实施方类别：影音设计师
案例类别：定制影院、KTV娱乐系统
位置及周边概括性描述：中山保利林语某别墅顶层独立影音室定制。该独立空间面积约52㎡。，非标准的长方形比例，且有一具大面积的落地窗户，先天声学环境较差，设计上需要对空间作多维度思考。
资金投入：68万元
用户使用需求：现代时尚、杜比全景声、满足KTV的娱乐聚会功能
设计师：郭建军，16年来成功设计/安装超过500个音视频整体解决方案，曾完成DTS的IMAX Enhanced培训项目，对家庭影院设计安装以及智能影音系统集成有独到的研究和见解。
设计/施工公司：广州泓博影音器材有限公司
器材列表
9.1.4全景声影音系统
主音箱：AUREA奥睿17×2
中置音箱：AUREA奥睿17
环绕音箱：AUREA奥睿6×6
顶置音箱：speakcraft AIM8-THREE S2×4
低音音箱：AUREA奥睿18
前级功放：Lyngdor（林道夫）MP-50-TOP
后级功放：ATI后级1807×2
播放源：SONY 4K蓝光机、海美迪播放器
4K视频系统
投影机：SONY 4K投影机
投影幕：180弧XY 4K透声投影幕
KTV娱乐系统
音箱：玛田专业音箱V12×2、玛田专业音箱V10×2
超低音：FBT VERVE 18S
处理器：韵乐数码前置处理器
无线咪：JBL无线麦克风×1套
其它：点歌器，电容屏
影院构建过程，声学/光学处理、智能应用及特别设计
业主从事检测工程，基于职业习惯，对“真实还原”有较高要求，同时提出了聚会KTV娱乐的需求。在对多家影音公司进行考察后，泓博影音凭借出色的整体设计方案胜出。设计师敲定AUREA奥睿的9.1.4杜比全景声影院系统以及玛田娱乐KTV系统。

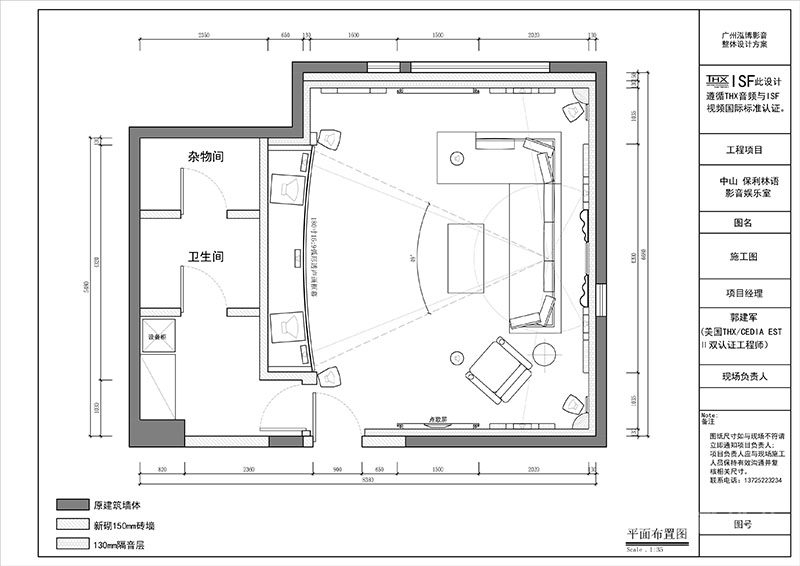

中山林语别墅影音室平面图
影音室不是规则的长方形结构，面积约为52㎡。根据影音室建筑声学原理——特定长宽高比例的房间，可以更好地与音响系统配合重放更好效果的声音。因此设计师在考虑声学环境的最佳呈现后，将影音室作砌墙分隔处理。

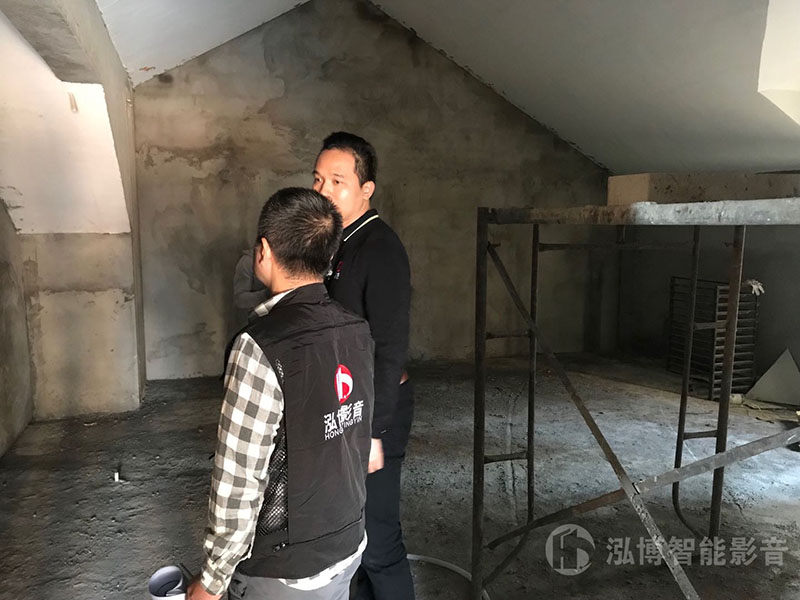

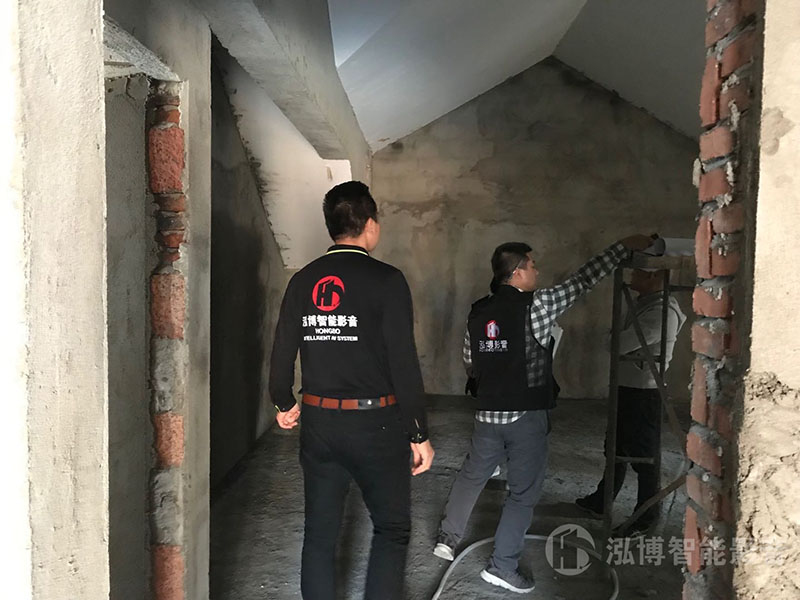

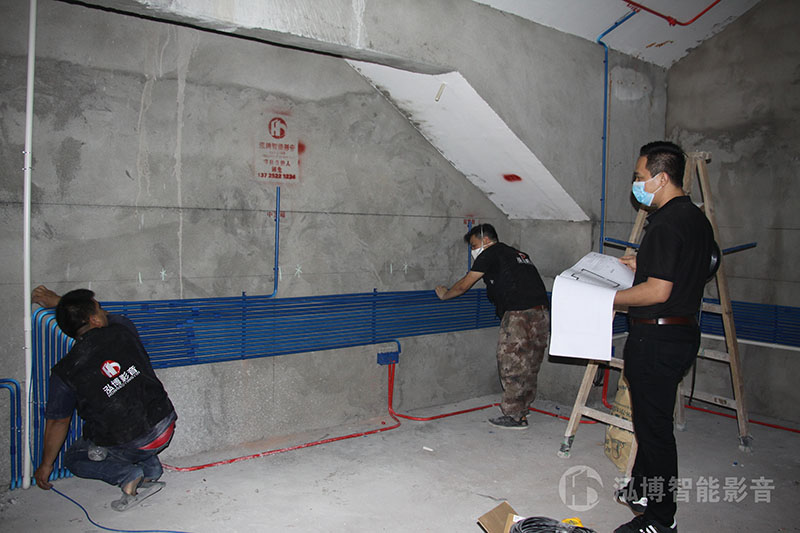

中山林语别墅影音室现场施工图
如平面图所示，进门的左前方空间利用新砌150mm砖墙设计为杂物间和卫生间以及设备柜放置处。落地大窗户对整个影音室的声学影响非常大，因此做了150mm的砌墙封闭处理，除此之外，影音室的墙面还作了严谨的130mm隔声层处理。如下图所示，投影幕的墙面位置加入了声障墙的应用，音箱内嵌在填充吸音棉的声障墙中，使音响效果发挥最佳。

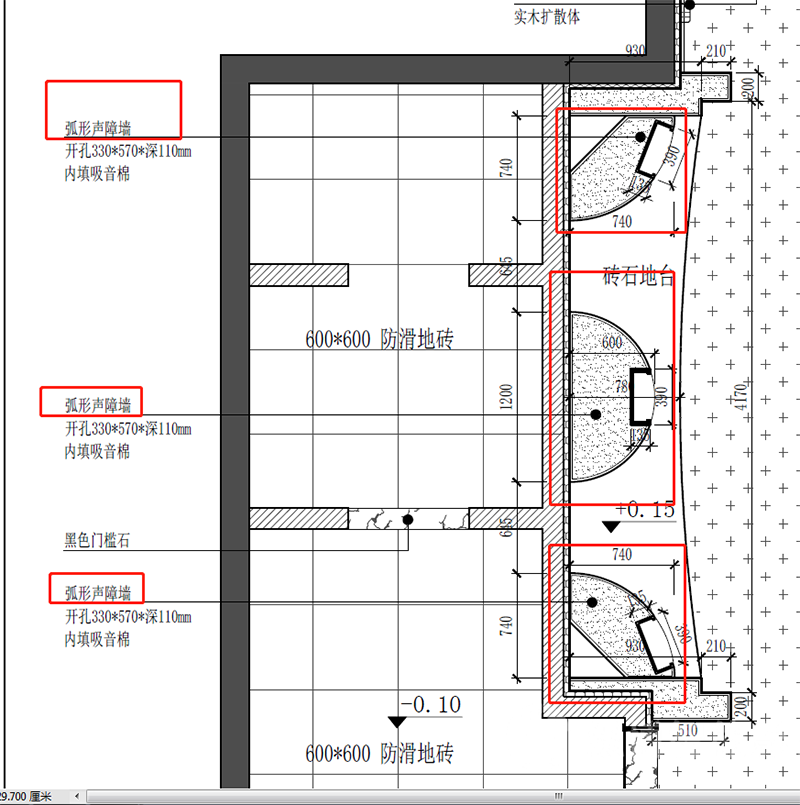

中山林语别墅影音室投影幕墙身隔音处理细节

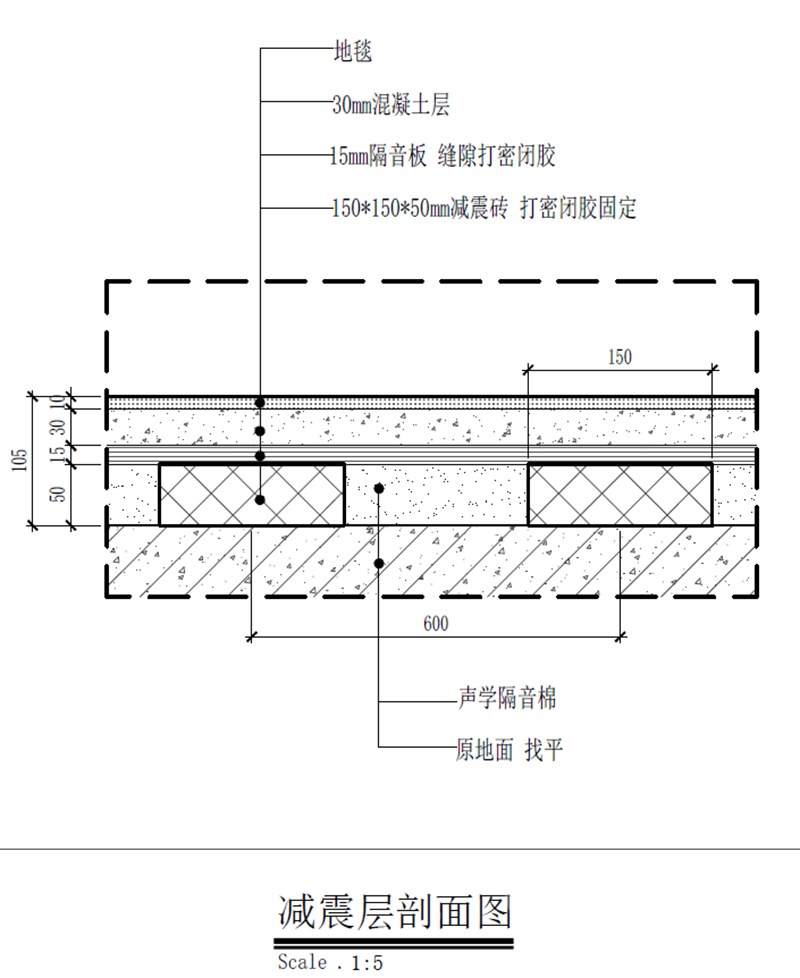

中山林语别墅影音室地面隔音处理细节
由于影音室位于顶层，只有处理好地面的隔音效果才能保证观影过程中不对楼下的正常使用产生影响，所以地面的隔音处理是重中之重。影音室灰色的地毯下面是105mm的减震隔音处理。处理后影音室实际的利用空间变成了5×6m的长方形结构，这时的声学环境得到了理想的呈现。
蓝色的星际迷航科技感搭配白色云顶造型，在灯光效果的烘托下使每一个观影者能够快速进入电影院氛围，后墙选用了定制暗红色声学扩散板及调谐板的混合使用，令充满科技感的蓝色空间出现了跳动的色彩点缀，整个影音室马上流淌着简单大气的风格。
影音室的墙角位置是低音驻波的高危点，为了解决低音陷阱问题，在声学设计中加入了低频陷阱扩散体，以吸收超低音能量，还可以防止回声和驻波起到全方向扩散的作用，同时改善声音的明亮度。
业主对效果图的星空效果非常着迷，其实天花造型除了满足空间美学要求外，在建筑声学上也大有学问，天花不是常见的平面展示，而是有梯度的造型，这样的设计能够使影音室的声音效果更佳。
设计与调试心得
业主对影音的还原重现效果要求很高，经过多番对比试听最终选用了9.1.4杜比全景声影音系统，选择西班牙奥睿AUREA品牌音箱。
担任主音箱角色的AUREA 17扬声器具有Hi-End级别的声音品质和完美平坦的响应，可带来温暖的音色和完美分布的频率响应。其采用高阻聚脲涂层，拥有抗摩擦的特点，能给用户带来Hi-End级别的声音体验。
AUREA 6作为环绕音箱，它是个最佳辅助，具有偏向自然、真实的声音风格。与AUREA 17主音箱搭配，使它遇强则强，表现出更为大气磅礴的声场效果。
AUREA 18超低音音箱无论是重播大动态音乐抑或电影音效时都表现出色，它带来的声音并非仅仅让观众“听”，最重要的是“感受”。
天空声道上，为了达到全景声沉浸音的高水准要求，设计师采用4个8寸speakcraft AIM可旋转高低音无边框影院吸顶音箱，如此便可保证影院在播放大片时动感和冲击力能均匀充斥整个房间，为客户提供更有层次的视听感受。
整套9.1.4全景声音频系统，搭配1台林道夫MP-50-TOP前级功放和2台ATI后级功放。经过影音工程师精心调教，整套音频系统平坦的频响曲线，完美满足大空间极致家庭影院聆听体验。娱乐系统方面，玛田Martin V系列在家庭娱乐KTV方面表现出色，将为业主带来高质量的娱乐体验。
接下来，一起看下安装和设计中的细节：

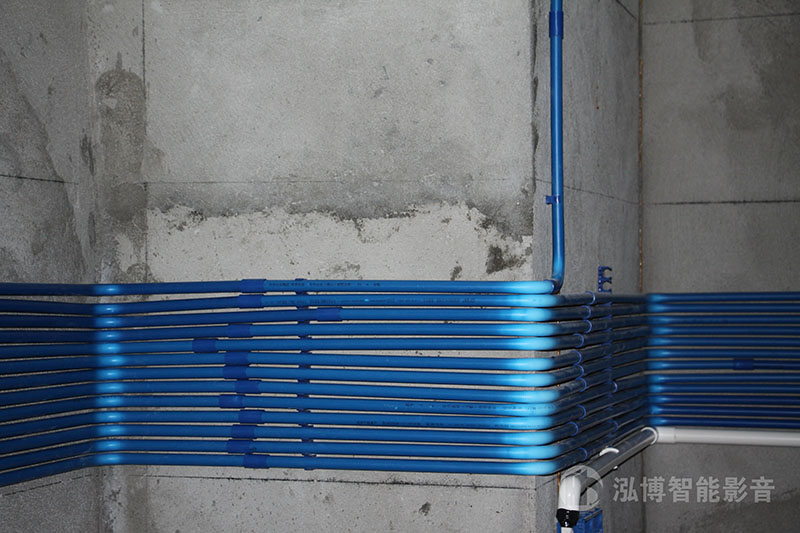

上图为线材的管理，线材于影音室的关系，就像人体血管通达全身，极其重要。因此设计师和安装工程师对线材的安装是十分重视的，将喇叭线、信号线、HDMI线、VGA线等线材有规律性、管理性排列，捆绑。这些细节上的处理，为这间影音室今后长久高效工作甚至若干年后影院革新升级打下了良好的基础。最后，快思聪智能系统的使用使充满科技时尚感的星际迷航影音室如虎添翼。复杂繁琐的设备操作转化为iPad一键智能控制，观影、K歌、打游戏，让大人小孩都可以控制自如。
