基本情况简介

实施方类别:影音设计师

案例类别:定制影院

项目位置:天津原声科技公司展厅

资金投入:影音设备52万元,声学装修8万元,总造价60万元

空间信息:宽7米×长11米×高3.1米,使用面积77㎡

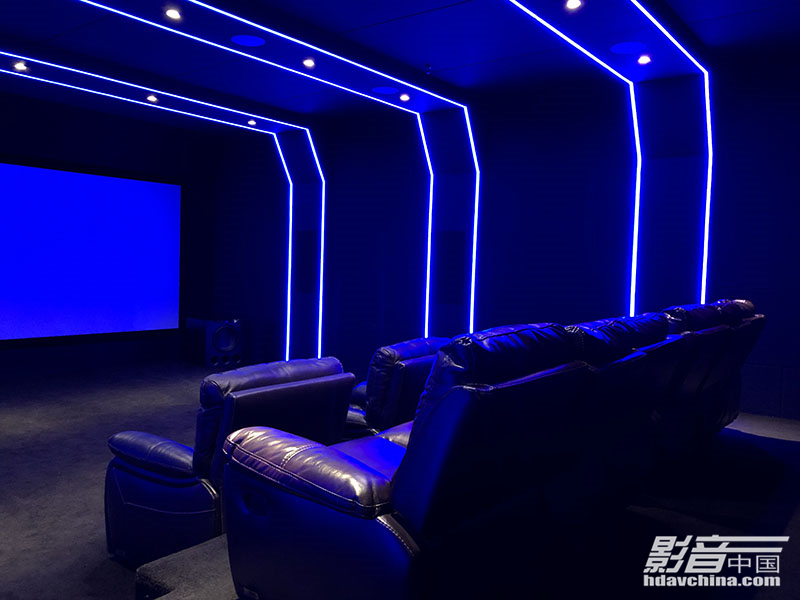

用户使用需求:本方案为天津原声科技客户体验展厅,最佳体验人数为7人,支持THX、DTS:X、Auro-3D、Dolby Atoms、IMAX Enhanced等多种音频解码模式


设计师:史楠

从事影音行业21年,天津原声汇鑫科技发展有限公司总经理、首席音响设计师、HAA、CEDIA认证工程师

设计/施工公司:天津原声汇鑫科技发展有限公司

器材列表

视频设备

投影机:SONY VW578

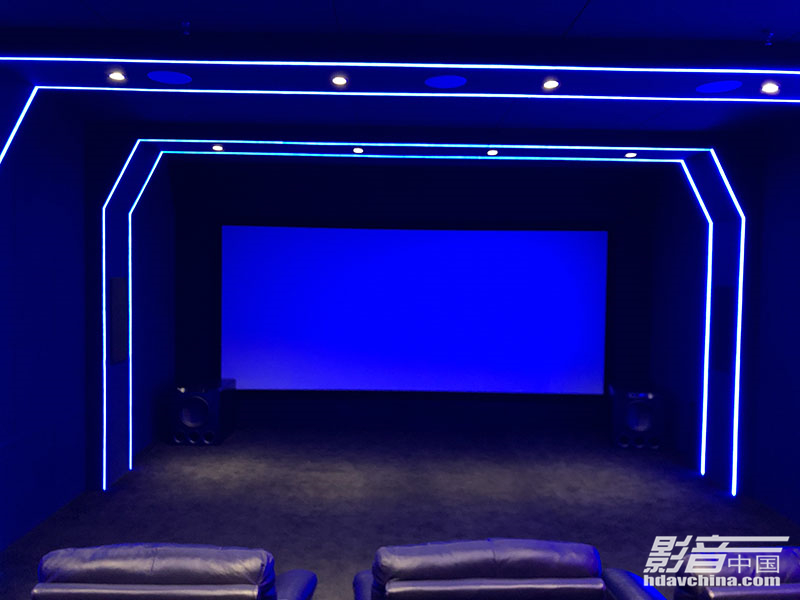

透声幕:MW 200寸

播放机:艾美M30

音频设备

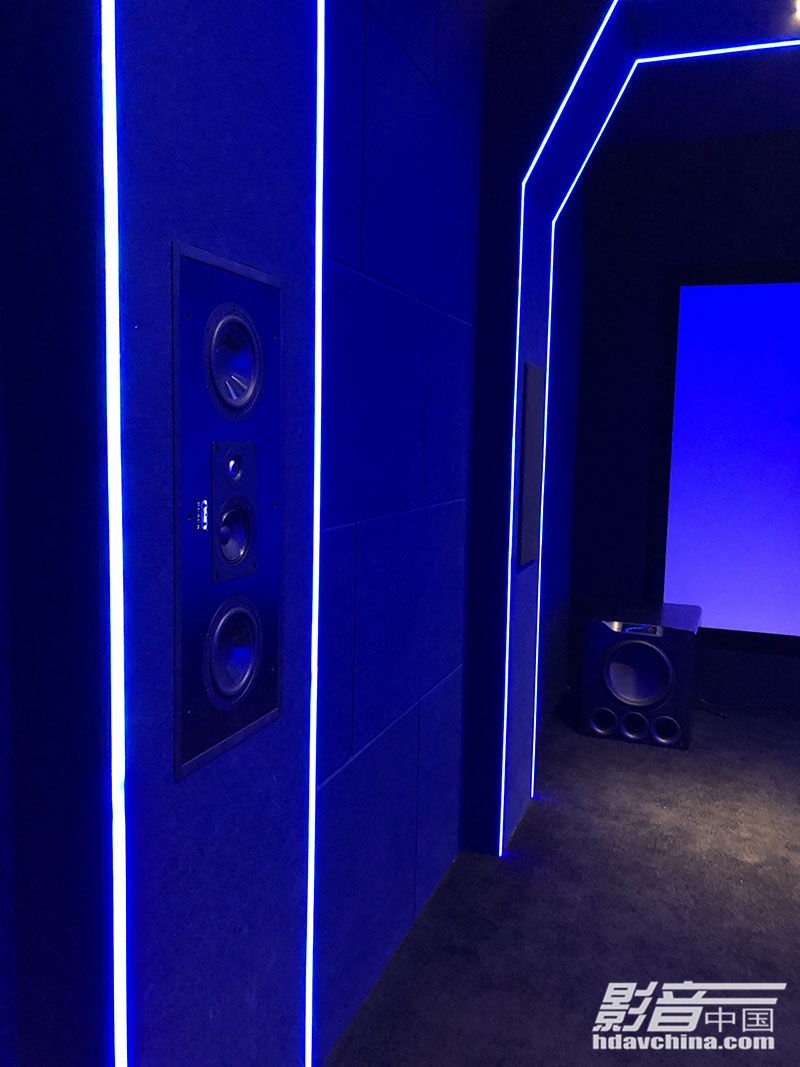

主音箱:OSD AUDIO T69×2

中置音箱:OSD AUDIO T69

前置增高音箱:OSD AUDIO T64×2

中置增高音箱:OSD AUDIO T64

前置增宽音箱:OSD AUDIO T64×2

侧环绕音箱:OSD AUDIO T64×2

后环绕音箱:OSD AUDIO T64×2

环绕增高音箱:OSD AUDIO T64×2

天花/景声音箱:OSD AUDIO R63×4

上帝之声音箱:OSD AUDIO R63

低音音箱:SVS PB16×4

前级解码器:MRANTZ 8805

后级功放:EXTRA TERRESIAL 073×3

影院构建过程,声学/光学处理、智能应用及特别设计


本案中解码部分使用MRANTZ 8805,此前级支持THX、DTS:X、Auro-3D、Dolby Atoms、IMAX Enhanced等多种音频解码模式,输出为15声道。考虑到房间过大,且沙发位置有两排,因此后级放大使用了3台EXTRA TERRESIAL 073,总共21声道,输出每声道300W。

从主声道中分离两只增宽声道完美解决房间声场宽度不均匀的问题,又从原有的2个全景声声道中分离成4个全景声声道,以此来解决因两排座位同时观影,所有观众不能拥有一致顶部声效包围感的弊病。总体共19个音箱+4个超低音的构建模式,无论播放任何解码模式的片源都可以发挥得游刃有余。


低频部分使用4个16.5英寸导向式低音炮,在低频声压和量感方面完美发挥。由于日系解码器无法对低频频响曲线进行完美调试,从而又增加一台4通道的MINIDSP,调测出完美的低频频响曲线。对于低频的驻波问题,首先沙发摆位选择在房间二分之一偏后位置,有效避开横向的一阶和二阶驻波,靠4个低音炮的摆位抵消纵向一阶和二价驻波,从而使整个房间的低频部分均匀饱满。

视频部分采用SONY VW578,可以完美展现4K分辨率的影像。虽然幕布尺寸较大,SONY投影亮度偏低,但没有环境光源干扰前提下,还是可以驾驭的。

设计与调试心得

原本设计为7.2.5.3声道,由于房间过大、过高,纠结过前置是加增宽还是加增高的问题。无论哪种选择主声道方向都不够饱满,因此最后选择在不增加过多预算的情况下,保留增高声道,再从主音箱分离增宽声道。


原本设计两个全景声声道加一个“上帝之声”(Top ch)声道,但解决不了同时使用时,天空部分声效在两排沙发下的完美体验,所以最终增加到了4个全景声声道。

第三点是原本2个16.5英寸超低音在量感上已是足够,但后排沙发受到二阶驻波的影响,并在40Hz附近有低频“谷”的出现,为了达到声音完美呈的目标,最终把超低音增加到了4个,最终本套方案为9.4.5.5沉浸式三维立体声。
