基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：本案位于辽宁锦州城南新区，临近渤海大学东门，周边学术、文艺气息浓郁。案例所在地猫眼咖啡电影沙龙，堪称本地标志性的文化聚集地，吸引了许多对生活品质有高要求的人士，前来观影、交流、学习。

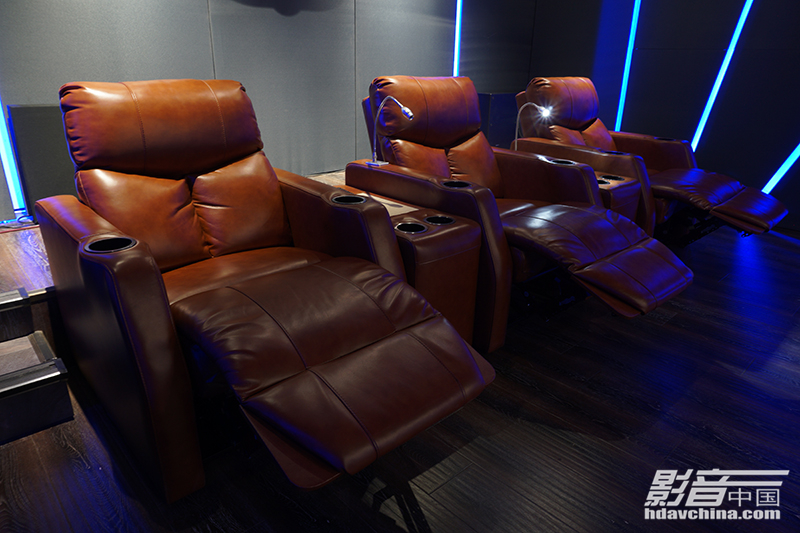

资金投入：影音设备25万元，智能设备（中控主机、墙壁智能面板、配套灯光）3万元，建声处理（全屋6个面的弹性减力墙隔声、减振、吸音、扩散板、透声布内饰、重型隔声门等）8.5万元，影音座椅17500元，资金投入共计约39万元

空间信息：长6m×宽5m×高2.9m

用户使用需求：希望打造一间全方位、能充分体现现代影音水准的独立视听室，完全尊重设计师所有的专业建议。除了基础音视频表现要有足够保证，还要在建声处理、内饰面色调、环境氛围、灯光色温、智能联动方面和一线水准设计接轨。观影时更要感受到极好的电影沉浸感，舒适的进场体验和人性化操作流程，媲美导演审片室。由于给了设计师足够的权限，体现设计师的技术实力，因此向着打造辽宁西部地区技术标杆型视听室的目标迈进。

设计师：赵珂伦

THX影院设计规范认证工程师，美国CEDIA认证会员，荣获2019年度全国定制影院类十大影音设计师殊荣，现任辽宁锦州珂伦臻享影院设计工作室技术总监。

设计/施工公司：珂伦臻享影院设计工作室/中航影音锦州体验中心

器材列表

视频设备

投影机：爱普生TW8300

投影幕：森美兰180英寸4K高精细编织透声画框幕

讯源：OPPO 203蓝光播放机/威动V8智能影库/艾美M16 Pro/ORICO双位硬盘阵列

音响设备

AV放大器：DENON AVR-X4500

7声道后级：WINTENS S7200

7声道主音箱：Wharfedale MI-801

天空音箱：Wharfedale MI-801

超低音：Wharfedale MS-1575密闭式15英寸/Wharfedale M-5122A双12英寸

线材：Golden Sound镀银HDMI扁线、FIBBR Ultra Pro光纤HDMI线10m、FIBBR Ultra光纤HDMI线10m、MPS L-300型OFC音箱线、MPS E-310带银芯超低音信号线、RCA转平衡OFC跳线

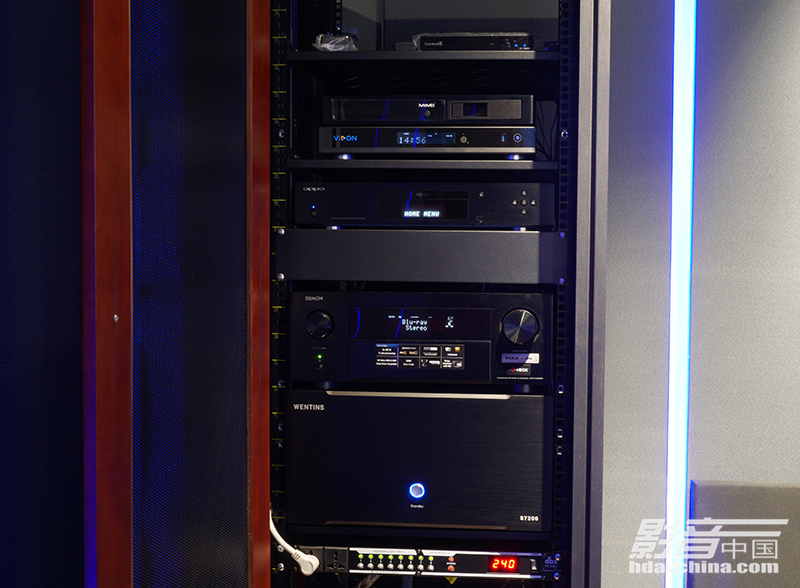

定制机柜：猛犸E5-1980实木中国红版本器材柜

智能设备（智能控制和系统集成）

Control4 EA-1主机

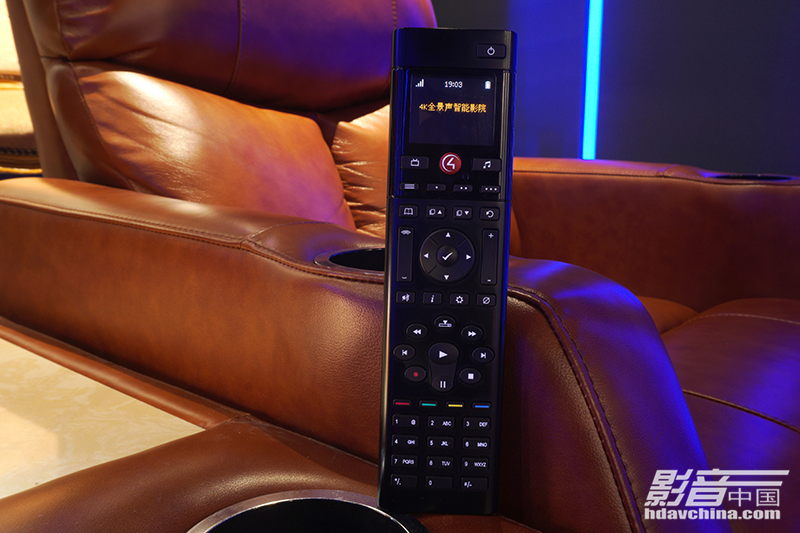

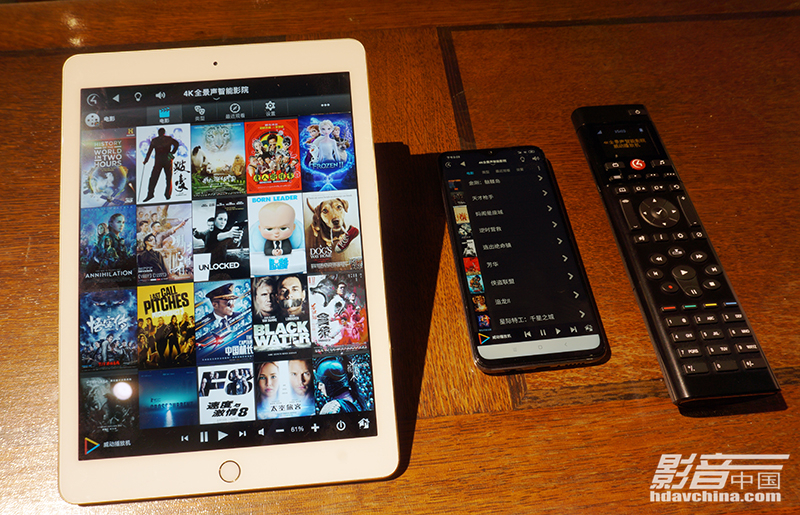

Control4 S260原装智能遥控器+充电座

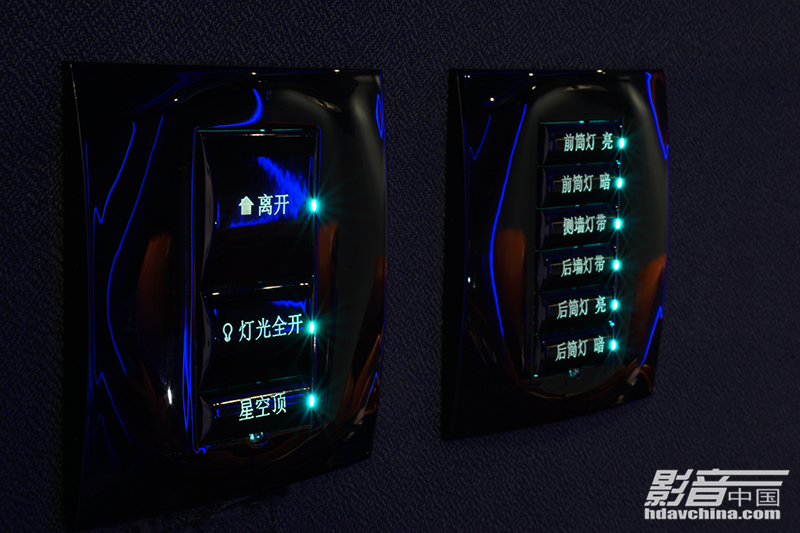

Control4 SSW240-N欧规无线开关场景面板

Control4 SDAPD240-N欧规无线调光场景面板

Control4 SFP1欧规单联盖板

Control4 EBD1H刻字按键1件高

Control4 EBD2H刻字按键2件高

Control4 EBD3H刻字按键3件高

inSona keypad Switch双路开关面板

inSona IN-C01-WDS Zigbee无线门磁

与Control4对接授权驱动的8路电源时序器

带调光驱动的4000K色温防炫45度出射角度10W筒灯×9

建声构件

魔力空间2D+3D扩散模块

声辉非对称波形扩散板

SOUND-TEC透声布

弹性减振器

环保型吸音棉

少量聚酯纤维吸音板

黑色亚光吸光布

影院构建过程，声学/光学处理、智能应用及特别设计

案例设计细节

今年，珂伦臻享全面提升了影院智能中控编程上的自主能力，为客户带来具有更好体验感的影音单房间中控Control4与AIKS两个国际品牌，形成完整的从现代定制影院建声、音频、视频、灯光、设计、调校、美学以及集成智能控制的完整体系。不再需要依托外援，减少了成本分担和对定制影院完整把控的能力。

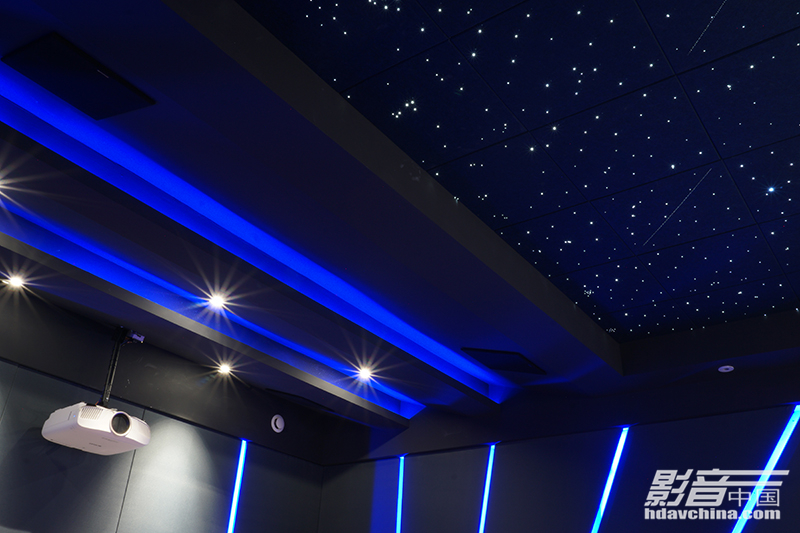

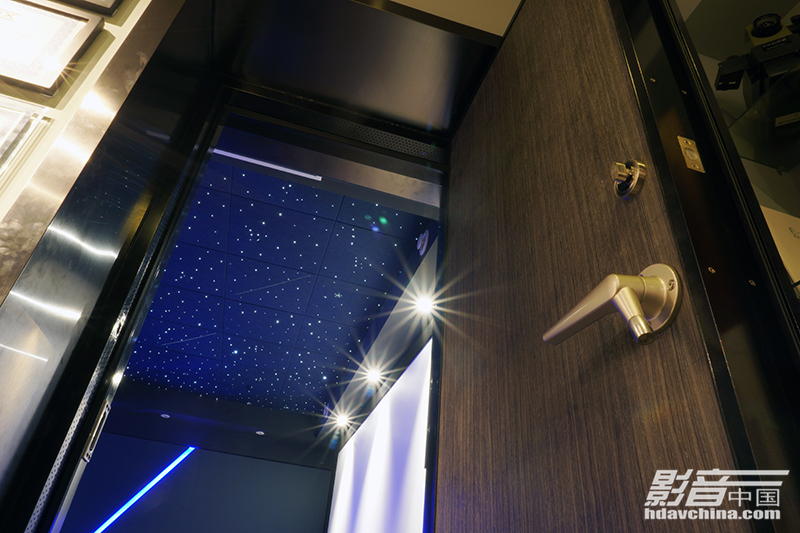

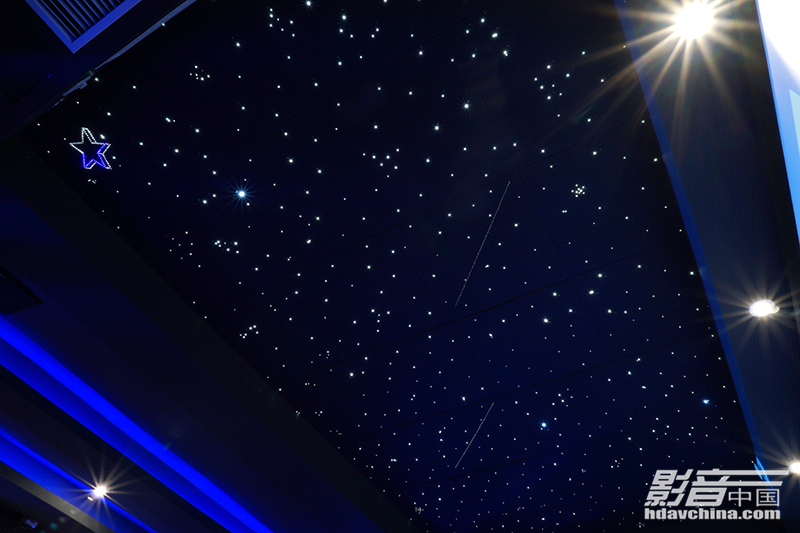

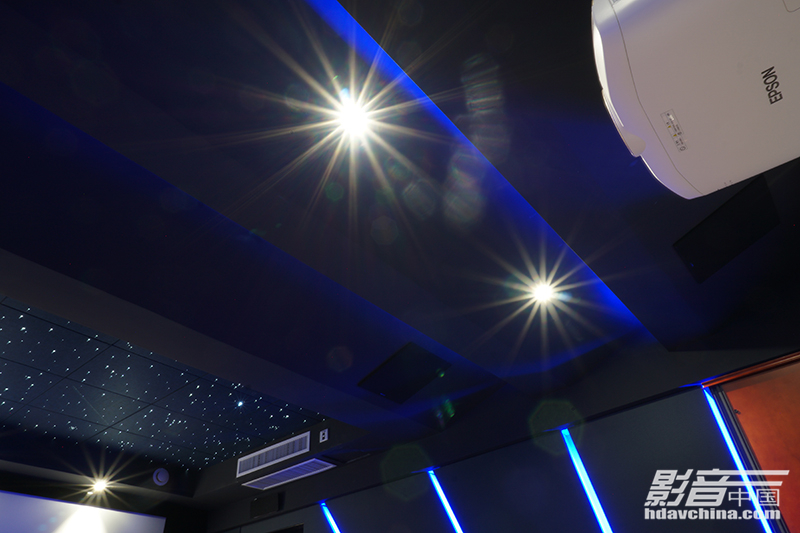

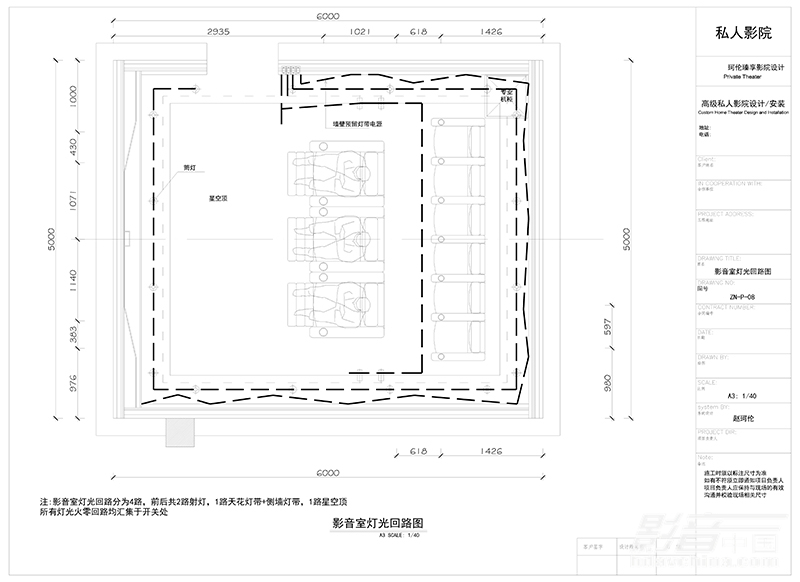

因此我们想通过这个影院项目，来打造区域技术标杆，在最初就与使用者达成的共识，首先影院暗房式设计，最大程度减少浅表面反射造成的二次反光对屏幕对比度的影响，同时要减少场景由于黑暗内饰面造成的压抑感。为此，我们设计了4组灯光来增强氛围感，房间天花、第一排最佳座椅的仰视角向前方屏幕方向的天花，使用纯白色光纤星空顶，增加两条动态流星，星空顶的基础板材同时起到天花的第一反射点吸音功能。

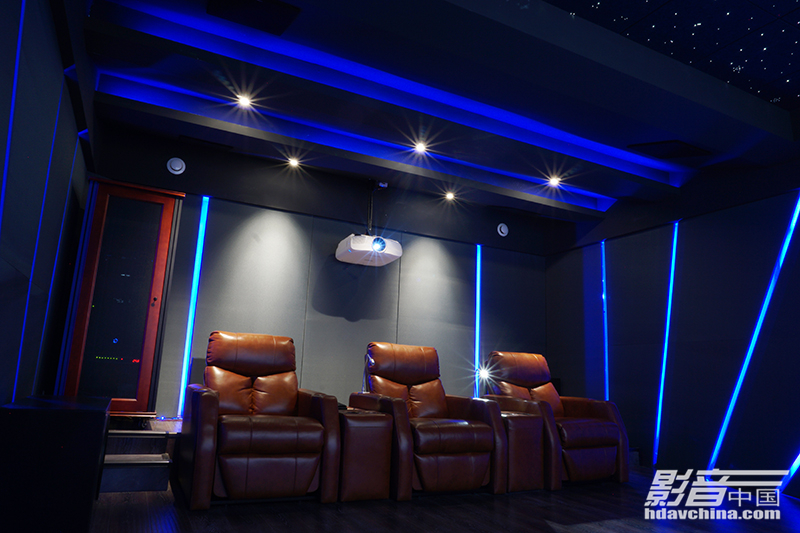

天花后方一半，使用声学导向板倾斜式吊顶，内藏冰蓝色灯带，与两个侧墙壁的斜拉灯带首尾连接，相互呼应。

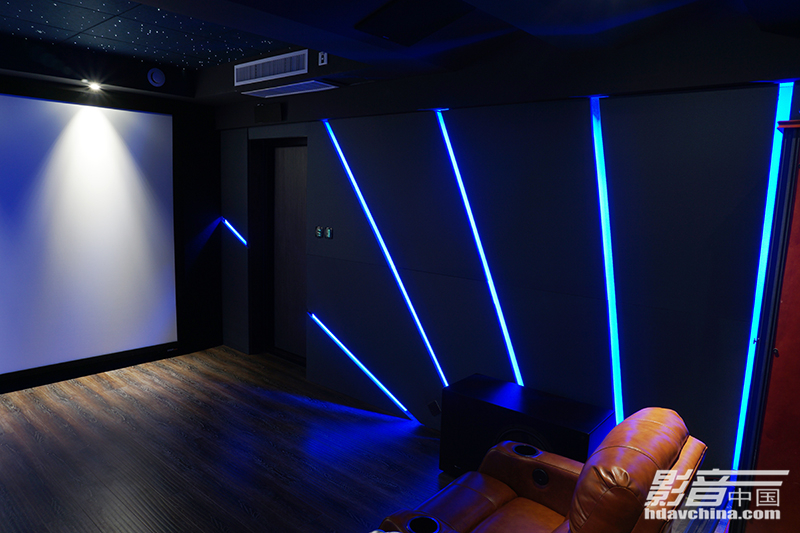

侧墙同样使用与天花一致的冰蓝色灯带，形成天花与侧墙三个方向的连贯性衔接。

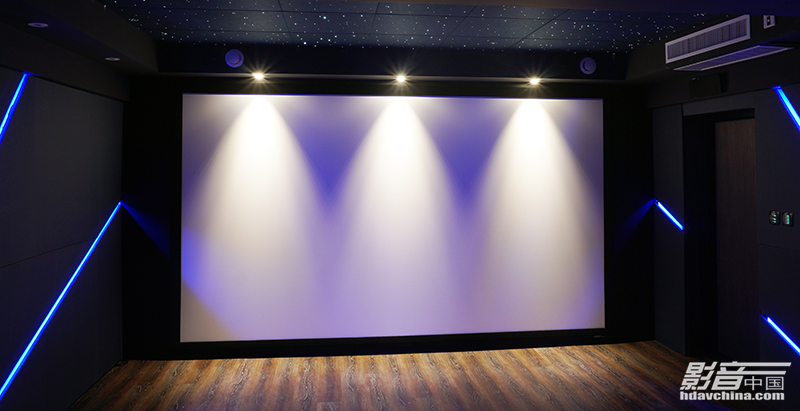

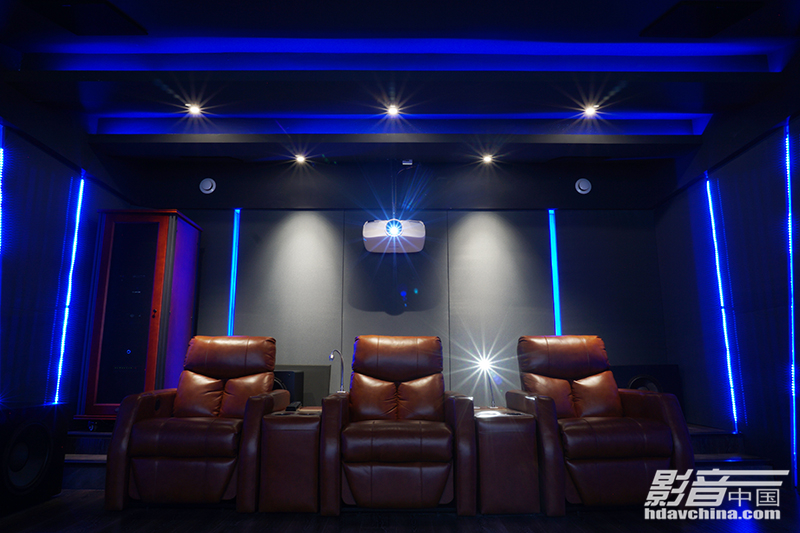

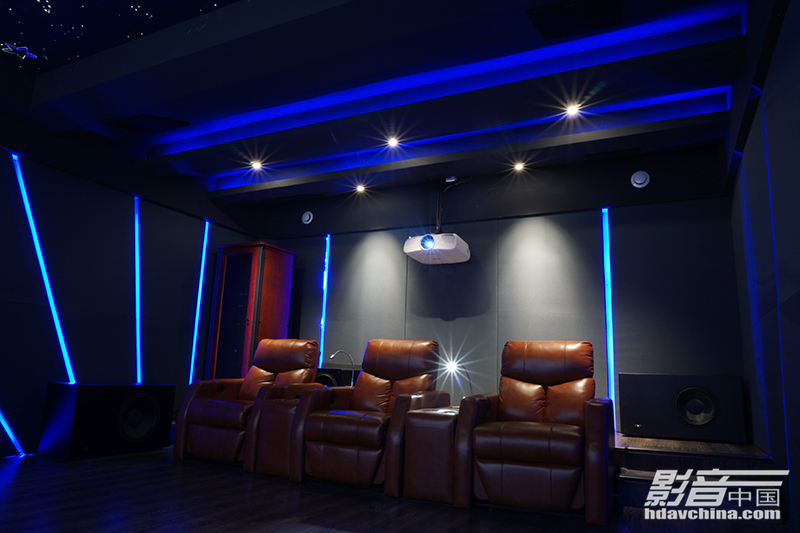

屏幕上面3只可调光的4000K约45度出射角度的防炫光射灯，后排座椅和二排地台起高上面，各自3只一共6只同样可调光的4000K约45度出射角度的防炫光射灯，并与前方分开，形成两组回路分别控制，为后期的灯光场景准备更多变化的可能性。天花板的二级吊顶与后方的声学导向板哑光黑色处理。

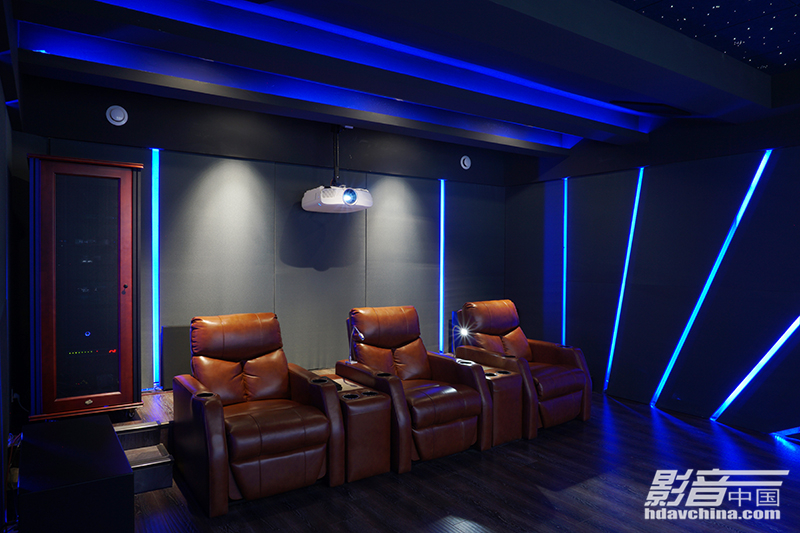

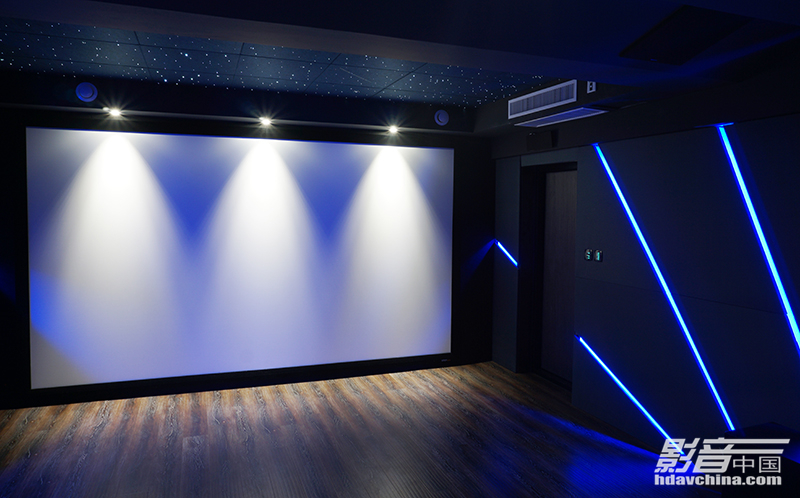

前墙壁屏幕周边纯黑色处理，两侧墙和后墙，使用SOUND-TEC的深灰透声布，把墙体反光降到最低，又避免使用纯黑的不适，地板使用深咖色。

影院房间6个面，全部以弹性减力墙结构，与原始毛坯房形成房中房的隔声结构，使用专业隔声门，门把选用纯进口的气密加压把手，加强关门后的密封性，双道止口，德国重型铰链，与弹性减力墙的形成完整的房中房内空间隔声房，尽可能在减少空间占用的前提下，做到效果不错的声学用房隔声标准。

音箱方面，使用Wharfedale影院定制系列音箱MI-801。设计之初，为了确保音箱音色的协调性，下“重金”将平面7声道和天空4声道都选用一致的型号，好处是阻抗一致、音色一致，音量提升时，所有声道声压一致，声音衔接非常完美。

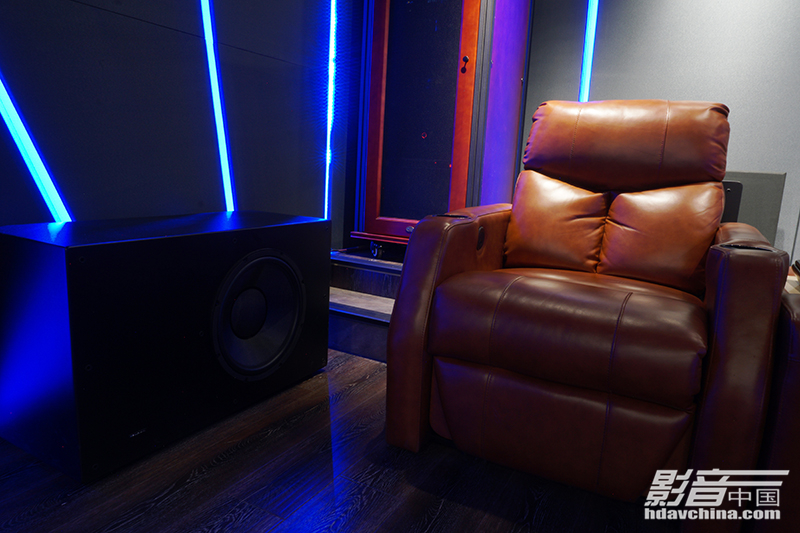

超低音选用英国Wharfedale MS-1575密闭式15英寸+M-5122A双12英寸。前者选用橡皮边玻纤防水振膜，4层音圈，配合900W的环形线性变压器，整体箱体重量接近100斤，表现风格属于收放自如，动态凌厉，低频非常的干净有力。后者双十二英寸单元，能量感十足。两者匹配，15英寸主打下潜，主打强横表现力，双12英寸专注低频的质感与厚度，配合起来相得益彰。

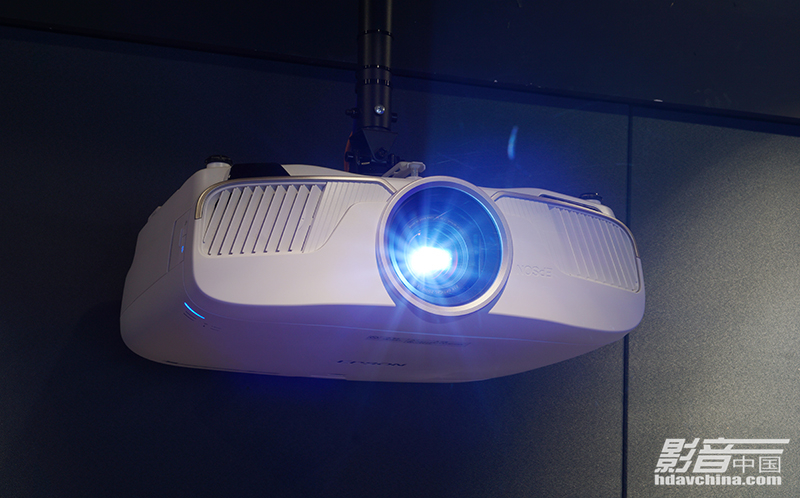

投影机选用爱普生TW8300，亮度输出充足，同时支持DCI-P3色域，投影到170英寸的透声幕上，驾驭得很好。精密编织透声幕的透声性好，又可以减少摩尔纹效应，最终画面表现也是张力十足，亮度的动态感让人满意。

隔声减振

这个影院项目做了全屋弹性减力墙房中房结构，房间四个立面，顶面+地面，全部使用弹性减震器做隔声处理，立面和顶面，每平方米使用9只专用弹性减振器，地面每平方米使用12只弹性减振器，立面及平面交角位采用特殊的非接触式弹性处理，弹性减力器外全部覆盖欧松板和多层纸面石膏板，以有利于握钉力和增加面密度。

原始房间与以弹性减力器阻断声桥后新的“房中房”，完全弹性隔离，以动能形式隔声减振，配合高级的85mm厚度重阻尼隔声门，加之气密加压把手和德国重型铰链，达到了很好的隔声效果。同时可以有效减少超低音在小房间内不易消化震颤回声的问题。

最终播放电影时，即使105dB声压级或者更“暴力”的低频回放时，依然在低频部表现得干净利落，声音弹性十足，弹性减力墙隔声作用外，有效吸收了低频驻波和震颤型回声。完全听不到以往大声压播放时，那种好似浮在空中、恼人的“嗡嗡”作响声。大音量时，低频整体感受是有重量感，有能量感，人置身其中时，体感是振奋人心地“过瘾”。

吸音扩散

隔声层往房间内部占用大约150mm厚度，是嵌入式喇叭的侧环绕、后环绕，以及2D+3D扩散板+非对称波型扩散板和环保吸声材料层，均参考THX指导标准放置。角位使用强吸，两面侧墙第一反射点使用强吸吸音，其它位置1m以下使用中度吸音，1m以上使用2D+3D扩散板+非对称波型扩散板，将能量主动均匀扩散至房间内，同时增加环绕声的连贯性和包围感。内饰面使用SOUND-TEC深灰色透声布包裹。

智能中控场景流程设计

1.进入影音室后，通过门口C4场景面板一键灯光全开，每间隔一秒，依次打开星空顶，侧墙+后声学顶冰蓝色灯带，前防炫筒灯调光式渐渐亮起。随后，后防炫筒灯调光式渐渐亮起。

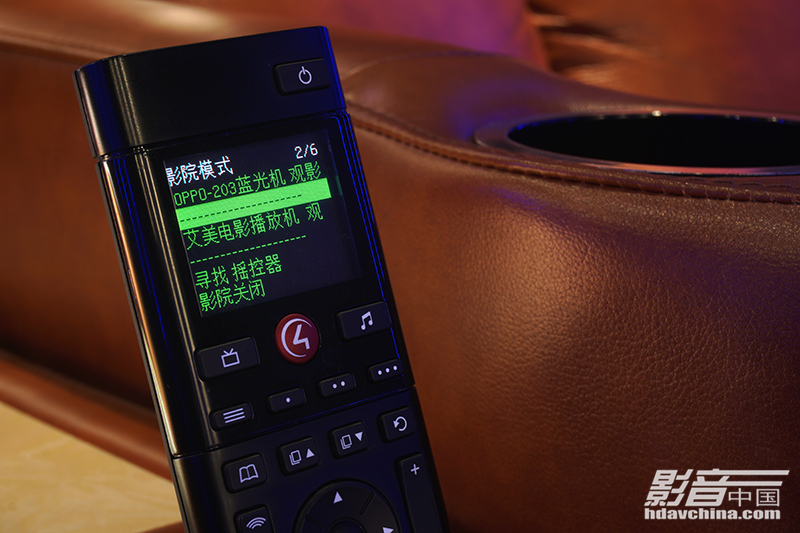

2.落座后，拿起C4的S260遥控器，按集成按键1，进入OPPO 203蓝光机模式，投影机最先开启，电动镜头盖自动拉开，随后蓝光机自动起动、前后级打开，控制两只超低音，硬盘阵列的电源时序器依次起动上电。约35秒左右，投影机进入最佳亮度状态，蓝光机的画面正常显示，此时前筒灯缓缓熄灭，进入选片流程。10秒左右，后筒灯缓缓熄灭，侧墙+声学顶冰蓝灯带熄灭，星空顶保持正常亮起，给观众在夏天夜色星空下观影的感觉。如果要求更高的观影，可以通过摇控器手动把星空顶关掉，完全无任何环境光的干扰，做到最佳的沉浸式观影。

3.威动影库和艾美影库播放机的观影流程与OPPO 203蓝光机一样，设定在别外两个用户集成按键可以一键起动。

4.观影结束时，按压C4的S260摇控器，星空顶最先亮起，1秒后灯带亮起，再1秒后，前后筒灯缓缓亮起，所有器材按时序关闭。

5.播放过程中，按压摇控器“暂停”键，播放暂停，灯光会以30%的亮度亮起，给使用者应对光线明暗，有个缓冲过程。再次按下“播放”键，进入接续播放，灯光渐渐暗下，直至完全熄灭。

6.离开房间，随手按压C4面板的“离开”，灯光延时10秒后自动关闭。

设计与调试心得

暗房式独立视听室设计，让新一代投影机的优势充分发挥，杜绝房间二次反射，几乎不会浪费投影机的对比度，高亮度的投影机加之新一代成像器件的优良设计，画面黑色极为深邃，白色极为纯洁耀眼，可以感受新一代机器画面张力又一次提升，色彩还原也更加精准。

弹性减力墙的使用，不仅起到了相当理想的隔声效果，同时对于小房间不好消化的低频震颤型回声有很好的抑制作用，是一个很好的全方位主动型低频陷阱，对抵消驻波很有效，从听感和房间声学分析仪的测试中都证实了这一点。

所有声道选用和主箱一样的喇叭系统，声音衔接完美。

智能中控和智能灯光的加入，体现了设计者对舒适生活更加以人为本的理解，体验感提升了不止一个层次，现在和未来，高端定制影院系统“无智能不影院”。

两只重型超低音的组合加持，能量感十足，看电影时低端迅猛的体感极为强烈，许多体验过影厅的朋友都会问是不是4D设计，座椅是否有动感设计，其实完全是低音的能量传递。

现代影院设计，已远远不是从前那种不同单品简单组合，接线后简单调试交付的时代了。一个完整的定制影院闭环，涉及的产品可能少则十件多则几十件、百余件，布线总长度甚至几百米。组合成一个系统，单就音箱的品牌或者说名牌产品可以有上百个，设计上每家厂家有各自的理念、特色和音色，各具优势。从单品的竟争力来说，基本不相上下，而有经验或者资深的影音设计师，在自已的方案配置中，一定会把好品牌和品质这一关。真正比拼的，是设计单位对完整影院的集成能力，把影院各环节更好融合搭配，前期设计、后期调校、集成影音器材的联动，包括灯光场影氛围，以达到最佳的体验，充分发挥出每一件器材的潜力，设计的合理性会减少器材本身应有的表现力在设计不到位的环境上的损耗。
