河源东江湾别墅案例：向Hollywood专业影院看齐_定制影院

基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：广东省河源市源城区东江湾别墅。独栋别墅，地面三层，视听室在地下2层。

资金投入：65万元

空间信息：房型呈矩形，长、宽、高分别为10.45、6.96和3.58m，约73平方米，房间比例1：1.94：2.91。经计算优化后为10、6.7和3.1m，房间比例1：2.16：3.22，长宽比为1.48：1

用户使用需求：业主做事执着认真、生活品味高，对影院要求极为挑剔，声学环境及设备均要符合专业影院需求

设计师：Victor

设计公司：河源市非同凡响智能影音科技有限公司

器材列表

讯源：海美迪H10四代

投影机：索尼VW500ES 4K

投影幕：EliteScreens 4K 158英寸2.35：1透声框架幕

主音箱：Klipsch KPT-310M×3

环绕音箱：Klipsch KPT-8000M×4

天空音箱：Klipsch KPT-8000M×4

超低音：Klipsch KPT-418×2

AV前级：ONKYO PR-RZ-5100

多声道后级：CROWN DSi4000/DSi2000

卡拉OK音箱：JBL KP60120+KP6010+KP6018S

前级效果器：Vinal X5

卡拉OK后级：CROWN XTi4000

无线话筒：SHURE KCX288/PG58

点歌系统：海媚

智能灯光系统：海媚DMX512控制器+智能触摸式面板+摇头\图案\激光\蝴蝶

电源时序器：chanstek 12路带电源净化过滤器

HDMI线：Wireworld 紫光UHH

喇叭线/信号线：Canare

影院构建过程，声学/光学处理、智能应用及特别设计

声学设计指标

本项目主要用以观看电影和交响乐为主，因此体型方面遵循小型房间内声波传播的特点，以视听室要求兼顾卡拉OK进行设计。

侧重于处理房间比例优化、低频简并和中高频残响过多的问题，确保有清晰对白和早期反射声、均匀的声能空间分布，以及良好的空间感、包围感、立体感。要求没有明显的颤动回声、声聚焦、声染色及驻波、噪声干扰等声缺陷。

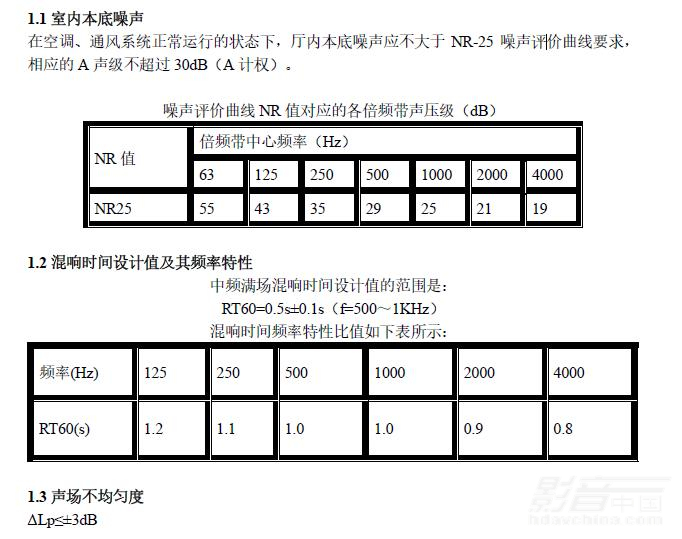

具体音质设计指标如下。

具体声学措施

按照ITU、IEC及DOLBY等国际相关行业标准要求，对室内进行声学计算，得知所需的吸声量。对前墙进行强吸声处理，特别是用优化后的Helmholtz共振吸声体对低频简正频率进行能量消耗，衰减室内峰值共振频率，同时也避免引起低频浑浊及话筒啸叫。两侧面采用伪随机实木扩散体增加侧面反射声能，提高直达声，改善声场不均匀度。后墙采用扩散与强吸声相合的混合扩散区域，提高ITD值，拓宽声场空间感。同时对天花吊顶采用强吸声处理，并用星空顶进行点缀，营造整个房间氛围。

为了有效防止各种噪声源对影院的干扰，我们要求对产生噪声的设备或机房与影厅的相对位置进行合理布局，做到闹静分开。空调系统的设计及气流组织方式的选择，需考虑影院的背景噪声要求。为防止产生系统噪声，应控制各部分风速，空调管路中的风速应自风机至风口逐渐降低，避免急剧转弯和速度回升引起的涡流，产生再生噪声。严格控制风速，主风道的气流速度应小于 5m/s，支风道应小于 4.5m/s，出风口应小于 2.5m/s。

设计与调试心得

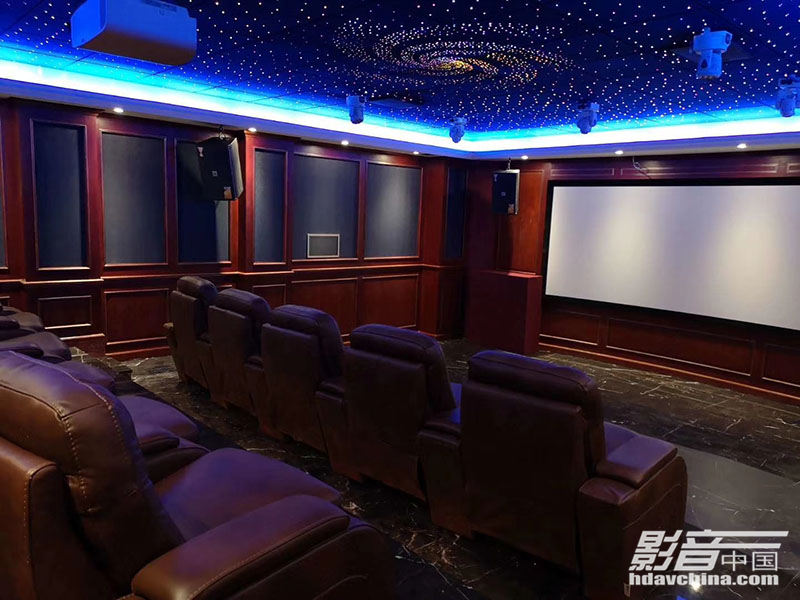

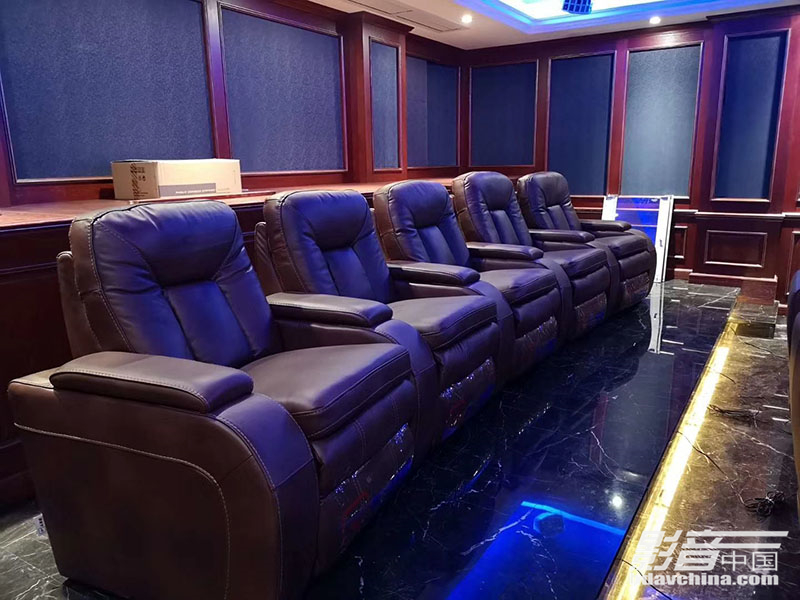

美学设计

根据客户喜欢的欧式风格，同时兼顾声学与美学效果，我们把墙面分成两部分，墙裙部分利用薄板共振吸声原理，在木龙骨基础上填充高密度吸声棉，表面封实木护墙板，用实木线条装饰。墙裙以上部分安装声学材料，选用深蓝色透声布做饰面，用红木线条均匀划分压实收边。原设计假天花和台阶的灯带均采用蓝色，营造统一对称的浪漫格调。后为方便老人进出，把台阶改为暖黄色。整体影院风格大气高雅，专业奢华。
