上海松江：7.2.4全景声展厅案例_定制影院

基本情况简介

实施方类别：影音设计师

位置及周边概括性描述：宸昔智能影音搬迁后的新展厅，位于上海市松江某办公楼内

资金投入：26万元

空间信息：长6.80×宽4.33×高3.00m（原始空间）/长6.20×宽3.86×高2.95m（完成空间）

用户使用需求：集成商内部展厅，用于给有潜在意向的客户体验，因此安排了主流的7.2.4全景声+卡拉OK系统

设计师：范召旺

设计/施工公司：上海宸昔智能科技有限公司

器材列表

投影机：爱普生CH-TZ3000

透声幕：瑞索克斯150英寸4K透声框架幕

AV放大器：天龙AVR-X6500H

主音箱：丹拿定制安装S4-W80×3

环绕音箱：丹拿定制安装S4-W65×4

天空音箱：丹拿定制安装P4-C65×4

超低音：杰士SPL-120×2

蓝光播放机：开博尔Q20Plus 6T

卡拉OK：BMB CSV-480主音箱、KSP-50数字效果处理器、DAD-500二通道专业功率放大器、星网视易K73-4T点歌机、多唱E-66V+无线话筒、21.5英寸嵌入式电容触摸屏

影音中控主机：埃克思WMS-C3

影院构建过程，声学/光学处理、智能应用及特别设计

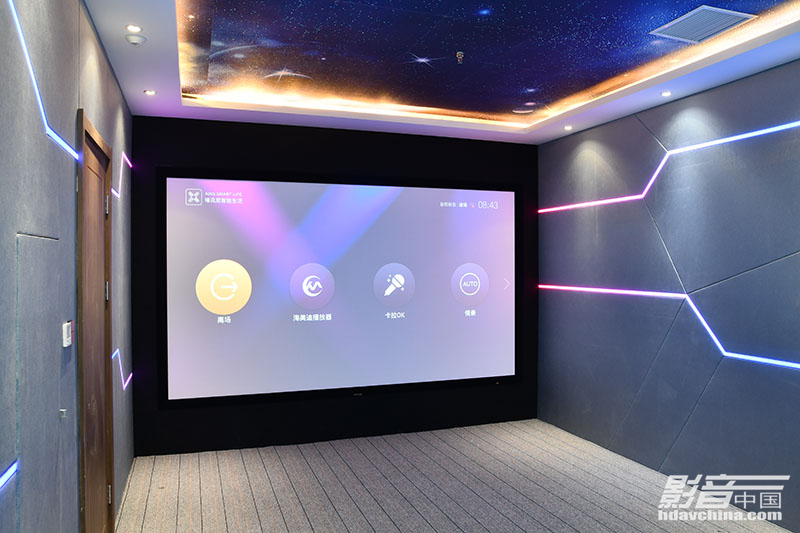

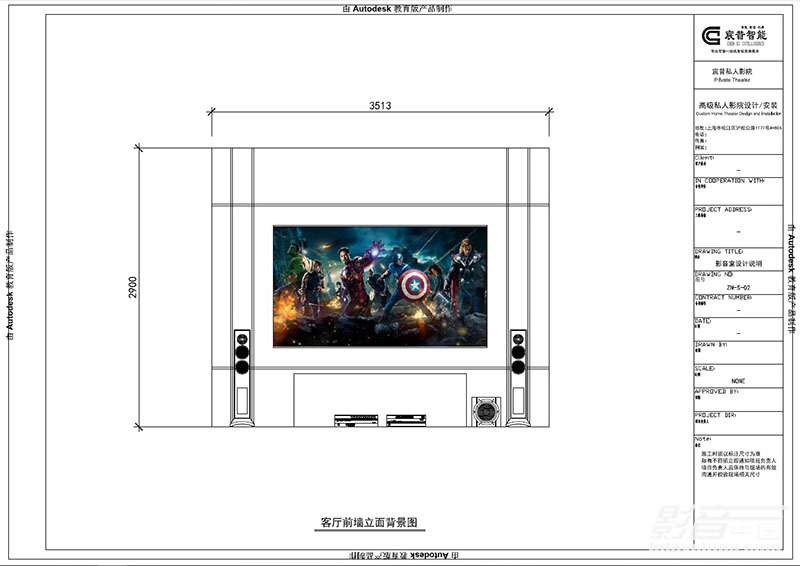

前墙立面图

影音室初始长度超过8m，出于合理利用空间的考虑，改为6.8m，之后又留了0.6m供主音箱的嵌入式安装。由于前方音箱完全嵌入到了墙内，得以迎合了大多数客户的应用场景（别墅，全嵌入式）。

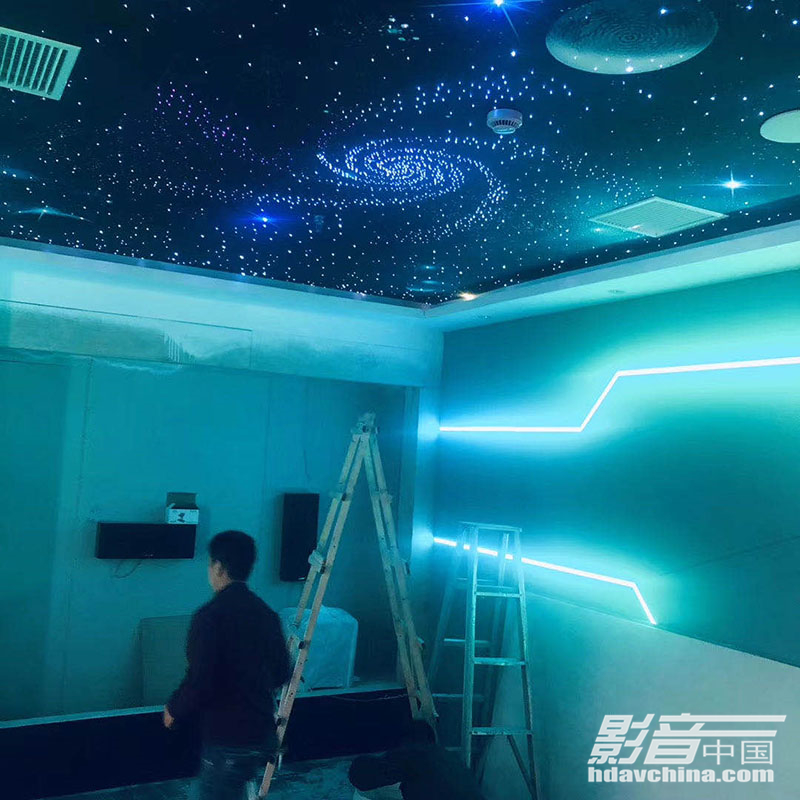

施工进行中

声学处理上，办公楼有个先天劣势，即隔断均为轻钢龙骨打造，缺少实体墙，隔音效果就比较差，为此设计师花费了一番功夫。两侧墙面，轻钢龙骨处理之外，还做了隔音毡，对着隔壁租户的那一面，我们还特地打了两层隔音毡。前墙和后墙也用到了隔音毡，之后再加一层防潮石膏板，当中填入吸音棉。最外层做了软硬包，聚酯纤维吸音板上包覆透声墙布，也就是我们现在看到的成品。

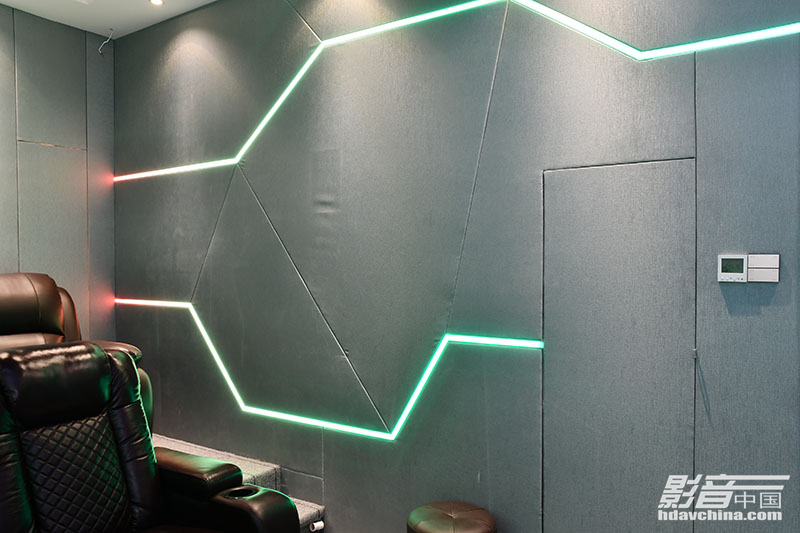

侧墙，可以看到灯带以及隐约呈现的环绕音箱

同时，墙面做了装饰用的炫彩灯带，K歌时能帮助营造气氛。屋顶上，也相应做了喷绘星空顶。

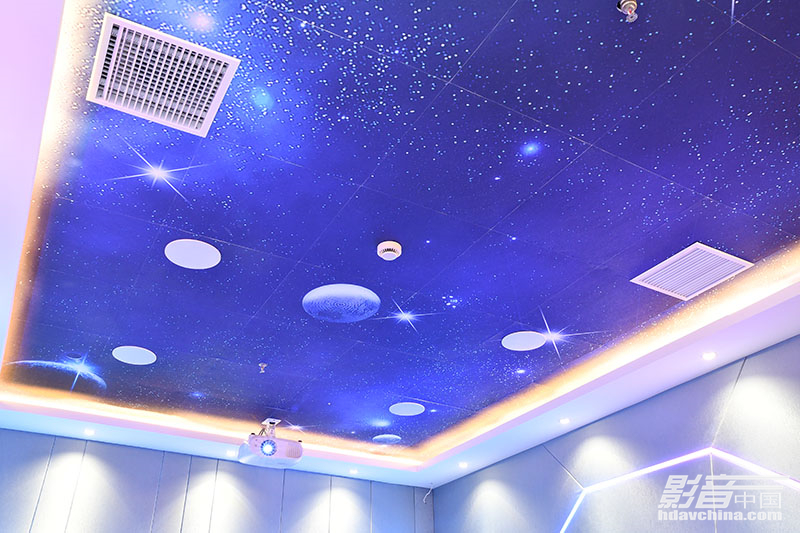

星空顶和天花音箱所在

器材部分，除了投影机，其他都做了嵌入式处理，为7.2.4声道+卡拉OK的双配置。主声道+超低音以及10英寸低音的卡拉OK音箱隐藏在前方透声幕背面，侧墙靠后位置及背墙共有4个环绕音箱，顶部则是4个天花音箱。器材柜同样是隐藏式的，就在进门处。

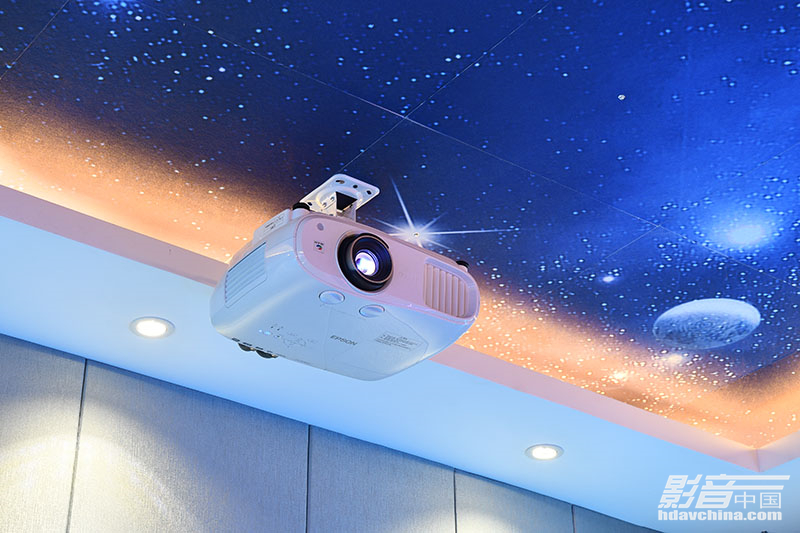

爱普生新款4K投影机

设计与调试心得

AV放大器选用天龙11.2（7.2.4）声道的AVR-X6500H，这样一台功放就能解决所有的问题。影音中控是埃克思的解决方案，包括C3主机等。投影机是爱普生新款入门4K CH-TZ3000。

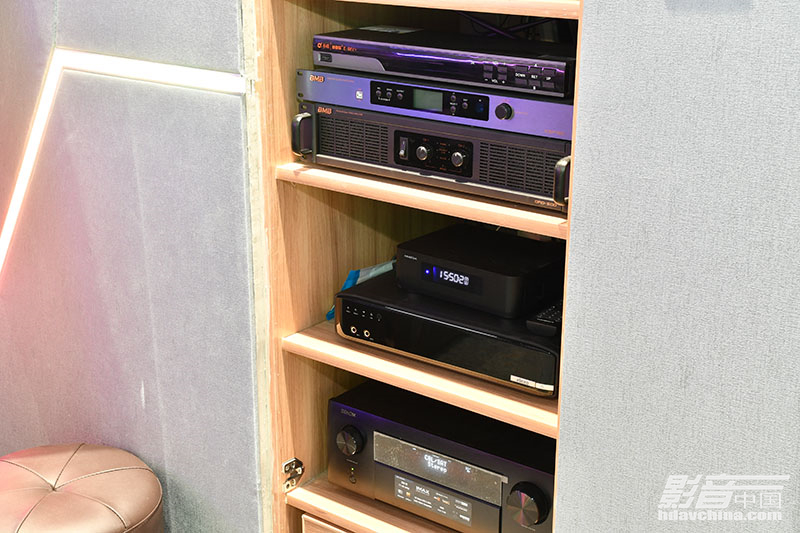

同样是嵌墙设计的机柜

卡拉OK全套为BMB的出品，这个品牌在卡拉OK领域是有历史和相当知名度的。前方卡包箱为CSV480，10英寸口径低音。效果器/前级和后级功放同样也是BMB的。点歌机为星网视易新款的K73-4T，壁挂隐藏式。无线话筒是多唱与BBS联名款的E-66V+。

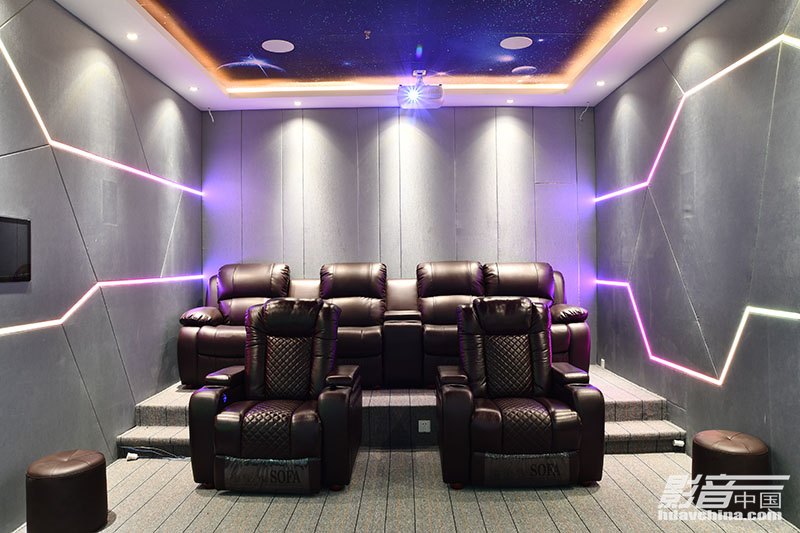

2+4、双排、阶梯形的座椅

座椅为2+4、双排、阶梯形的设置。前面两个座椅是电动型的，可以完全放倒。由于前排座椅放倒后，可能会与后排座椅冲突，因此我们将后排座椅的位置后移了一些，造成后排座椅只能靠墙摆放。虽然给人的感觉不是很恰当，但在后期调试时，我们借助工具稍作了弥补。后排座椅，分成单人和双人，同时配备有USB充电和水杯位，目的也是给前来展厅参观的客户，有更多的选择。
