基本情况介绍

方案实施方类别:影音设计师

案例类别:定制影院

整体资金投入:28万元

视听室空间信息:20平方米


位置及周边概括性描述:壹品灏景

用户使用需求:业主一直很想打造能让自己和家人放松的休闲空间,同时可用作招待好友伙伴的娱乐场所。既美观时尚,又可用来观看电影、唱K。影院音响部分采用7.2全景声配置,使用高级视频系统,观影体验能媲美外面的商业影城。KTV部分使用专业影K音箱。整个影音空间美轮美奂,观影唱歌效果都非常出色,业主非常满意。

设计公司:TECHLAND蓝本影音连云港店


设计师:金立子,THX-HAA认证工程师,从事弱电相关工作16年,2004年开始接触音响产品。2018年成立F.L.Y声学设计工作室,把建筑声学和定制安装融为一体。代表作品:“甜品”网络传媒公司、名人世家别墅私人影院、金鹰国际别墅私人影院、开成高尔夫别墅私人影院等等。

器材列表

影院音频设备

前置音箱:me2(米图)SWT621H×2

中置音箱:me2(米图)SWT621H

环绕音箱:me2(米图)SWT61H×4

超低音音箱:me2(米图)ASW120×2

超低音功率放大器:me2(米图)UM-900

影音中心机:me2(米图)M8

解码器:me2(米图)D72HK

电源时序器:me2(米图)AC801G

媒体服务器:me2(米图)Media MDS800

影院视频设备

高清3D投影机:光峰C700

高清3D投影幕:me2(米图)Screen SCR-TF133

KTV音频设备

主音箱:me2(米图)KM12×2

后级功放机:me2(米图)MP700

卡拉OK点歌机:me2(米图)D66

数字处理器:me2(米图)S510

无线咪:me2(米图)MW60M

灯光系统

真彩LED灯带:SL-RGB1260S-AA×10

开关电源:真彩LED灯带开关电源×2

功率放大器:智能控制器配套的功率放大器×2

星空系统:光学光纤动感星空系统×18

智能控制系统设备

中控主机:WIZINS(威森智创)WMS-A01

灯光控制模块:WIZINS(威森智创)TSS-P04

场景模块:WIZINS(威森智创)TPN-S4

体感遥控器:WIZINS(威森智创)LF-200

开关电源:me2(米图)PWAD-1220

无线路由器:TP-LINK

智能编程:智能设备编程

影院的构建过程、声学和光学处理及特别设计

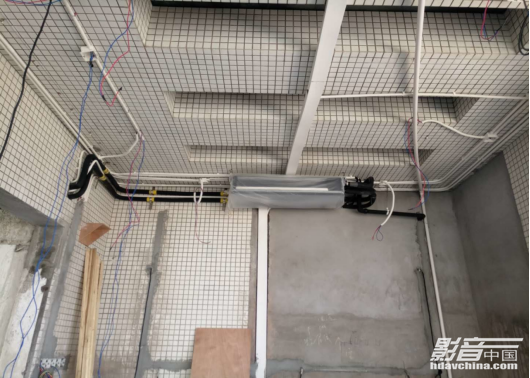

影音室原始结构设计如下图。

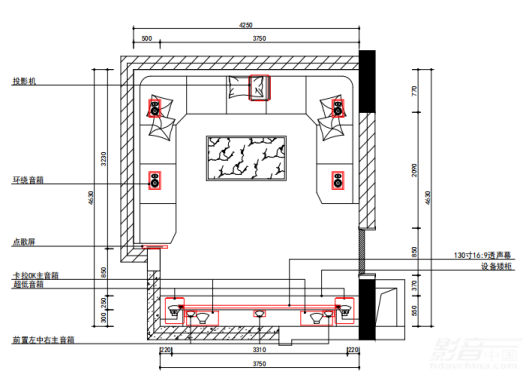

平面布局图

业主对最终呈现效果的期望较高,希望影音室同时兼备唱歌、看电影的功能。

第二就是构建影院的风格。在一间独立私人影院里观影,感官体验非常重要。业主偏向简约又带点中式的设计风格。而设备选择上,业主想要一套高品质、声音还原度高、临场感强烈的产品。故配置了me2(米图)的产品,影院音响部分采用7.2全景声配置,使用高级视频系统,观影体验能媲美外面的商业影城,KTV部分使用专业影K音箱。整个影音空间美轮美奂,观影唱歌效果都非常出色,业主非常满意。

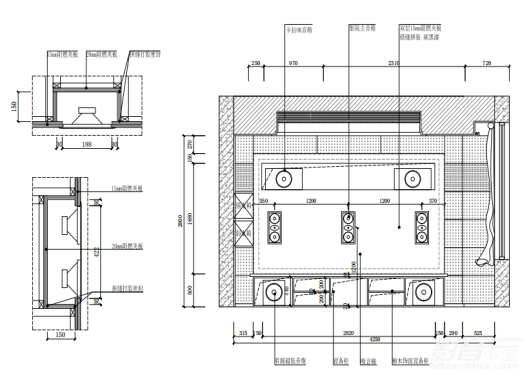

音箱盒剖面图+立面内部图

影音室所有音箱(不管是影院还是K歌系统)均采用了嵌入式的安装。

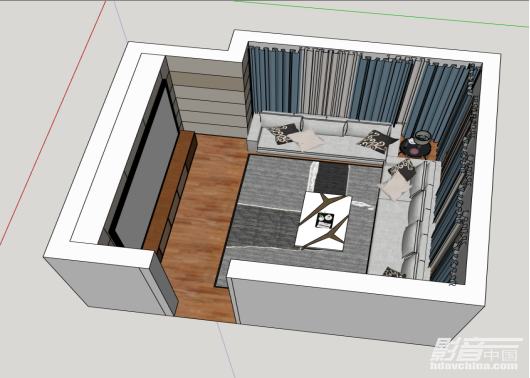

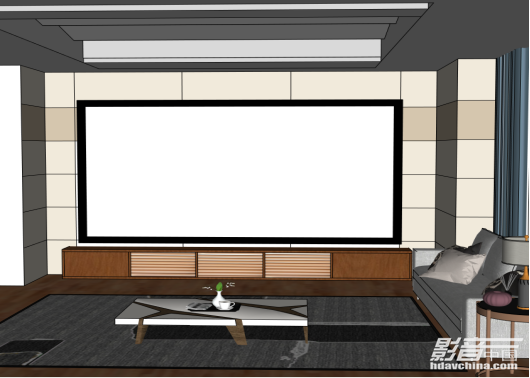

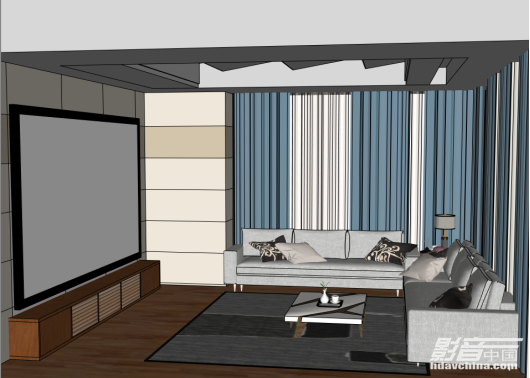

三维平面图


布线现场图

系统调试与设计者心得

根据业主要求,整个影音室以朋友与家人娱乐等休闲为主,在设计过程中我们充分考虑结合业主的特质,以此作为装修风格的基础。

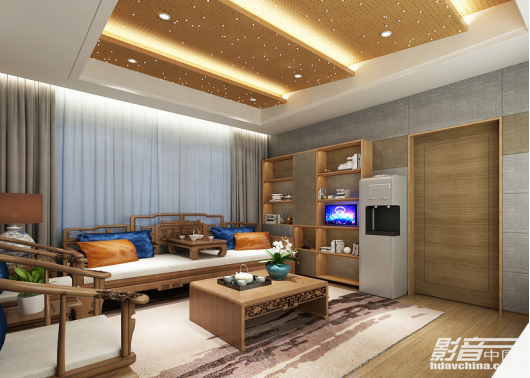

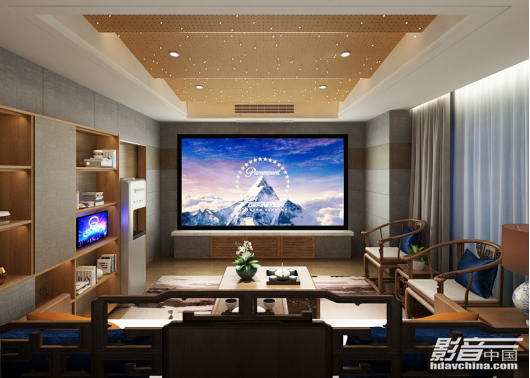

最终完成效果图

视频设备选用光峰投影机配合米图的幕布,能够达到非常出色的观影效果。在音视频设备配置方案上,因业主要求较高,经过严谨设计,我们最终采用me2音响。观影时候低频下潜有力,中高频细节丝毫毕现,唱歌人声甜美动听,而音乐也能做到细腻通透,舒适悦耳,特别是经过专业音响工程师的调整,将观影时的现场声像定位发挥的淋漓尽致,也给整个视听效果提升一个档次。

工程完成后,我们反复的调试,反复的监测,以保证设备的完好无损,并能保证音质及灯光的亮度是否合适。经过调试之后,所有器材都发挥出最佳的效果,业主也表示非常满意。所以通过此次私人影院良好的服务,专业的技术,获得业主的好评,口碑效应明显。
