基本情况简介

实施方类别:影音爱好者

案例所在地理位置:云南省昆明市艺术家园区

整体资金投入:影音\录音设备投入17.8万元,声学装修投入17.5万元,总资金投入共计35.3万元

视听室空间信息:长7.76×宽4.2×高3.53m,录音工作间尺寸为:长5.05×宽3.93×高3.53m


用户使用需求:由于是在住宅小区建造观影体验兼混合录音室和录音工作间,在观影,歌手录音时既不能受到外部干扰,也不能影响到周边住户,通风要开4扇隔音窗,所以对隔音有着极高的要求。要求最高性价比4K画质效果;观影时环绕效果要好,灯光及监听音响设备电源要求实现遥控控制,电影片源实现网络更新。

设计/施工公司:昆明阳超科技有限公司


设计师:唐钰清(影音爱好者),喜好无线电,96年从事音响行业工作至今,对专业弱电系统音响领域、家居智能等电器产品的应用有过系统的学习经历,并掌握了扎实的的理论知识与实践经验。在云南昆明滇池高尔夫别墅、世博生态城、西山大宅、公园1903、云玺大宅、野鸭湖别墅、玉龙湾生态别墅有过影音精品代表作。

器材列表

视频设备

投影机:JVC LX UH1B

投影幕:Focusview(焦点)133寸sliver Diamond SD画框软幕

播放机:OPPO UDP-203 蓝光播放器+希捷4T移动硬盘×2

硬盘播放机:HDENGINE(海缔力)H30II智能影库

网络机顶盒:天猫魔盒4机顶盒

音频设备

前级解码器:ONKYO(安桥)PR-RZ5100

前置音箱:EVENT Tuned Reference6×2

中置音箱:GENELEC(真力)8010A

环绕音箱: GENELEC(真力)8010A×4

全景声音箱:GENELEC(真力) 8010A×4(后期增加)

超低音音箱:JBL 310S

HDMI线材:GOLDEN SOUND(高登尚)F1光纤(15米)×2

GOLDEN SOUND V1100(1.5米)×2

喇叭线:CANARE(佳耐美)2S11F(200米)

平衡线:CANARE(佳耐美)L-4E6平衡线+NEUTRIK(纽崔克)卡侬头×1批

灯光模块:DIGITAL REMOTE 6路大功率遥控开关

录音棚音视频设备

音频工作站:Audio Computer Tower 5600×2

录音软件:AVID PROTOOLS 10、Steinberg Cubase 5 录音工作站软件

音乐工作站:Roland 罗兰 Fantom-G8 88键音乐工作站

耳机放大器:Behringer(百灵达)PRO-HA4700

耳机:AKGK99头戴式耳机×3、Behringer(百灵达)HPS3000

超心型电容多功能录音话筒:Schoeps (修普斯)CMC6U/MK4

大震膜话筒:NEUMANN(纽曼) U87 Ai

桌面拾音话筒:北京797audio ECR101A

有源近场监听音箱:Dynaudio(丹拿)BM6A×2

电子管话筒前级放大器:A-Designs MP-2A

桌面监听对讲控制器:Mackie(美奇)Big Knob

监视器:SHARP 42寸电视机

录音室摄像头:海康威视(HIKVISION)DS-2CD3386FWDV2-IS

网络硬盘录像机:海康威视(HIKISION)4路POE NVR监控主机H.265支持手机远程7104N-F1/4P(B)无硬盘

影院构建过程,声学/光学处理、智能应用及特别设计

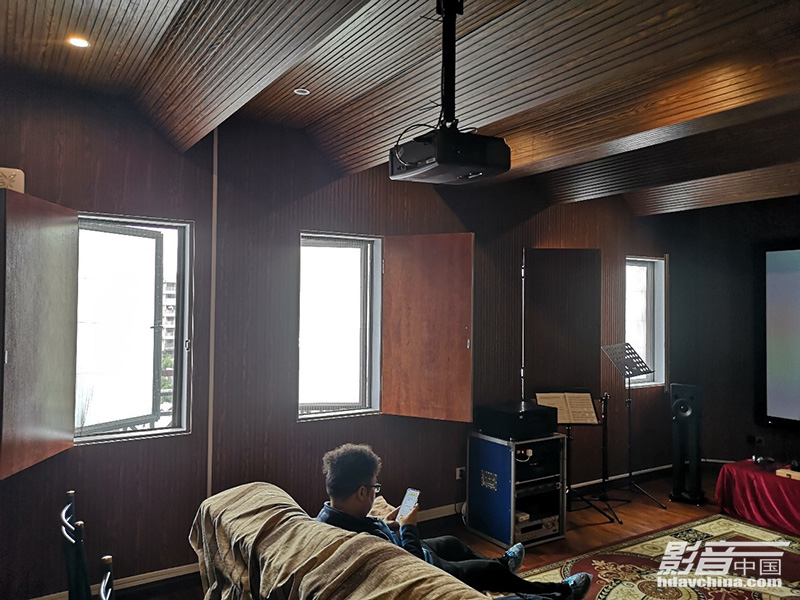

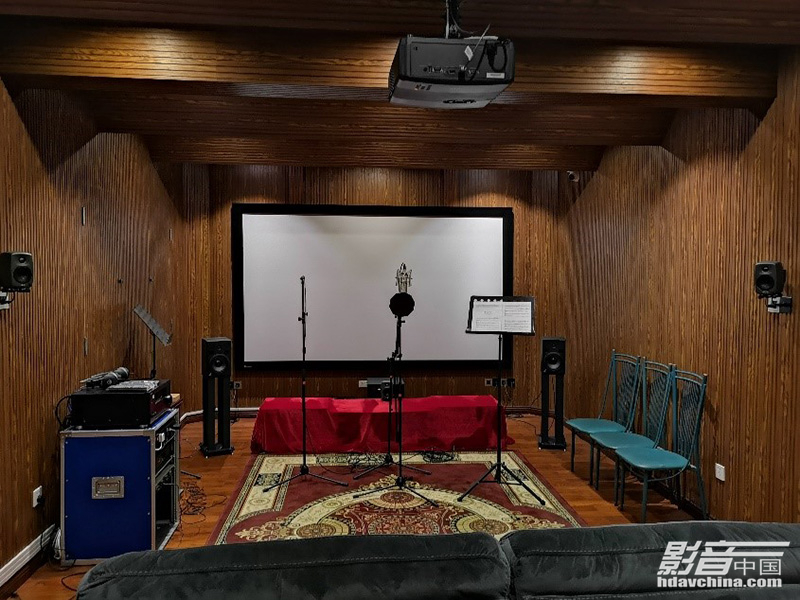

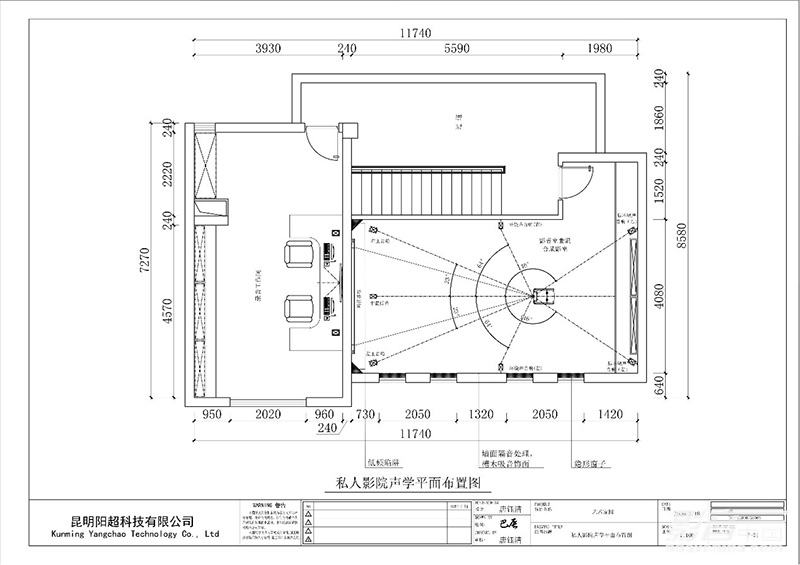

本案项目地在住宅小区内5楼跃层上建造7.4.1沉浸式音频系统观影体验兼混合录音室和录音工作间。在观影,歌手录音时既不能受到外部干扰,也不能影响到周边住户,通风要开4扇隔音窗,所以对隔音有着极高的要求。在和业主方案的对接最终确定使用房中房的方式处理隔音问题,所以在原来的墙面和阳台四面的基础上重新砌一堵墙和原本的墙面隔开形成房中房(切断声桥)。

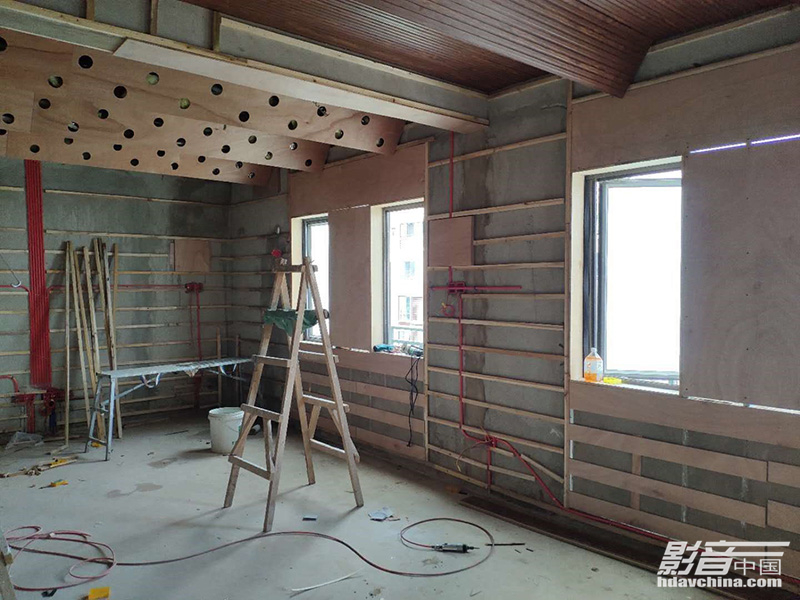

原有阳台门窗拆除,重砌一睹墙,形成房中房声学处理,再用减震木龙骨(龙骨固定墙面减少硬连接采用打结构胶和胶钉)打底处理。顶墙面为所有墙面采用非平行设计,避免产生驻波。尽可能多的布置低频陷阱,解决低频吸收问题。利用空腔原理,让声波的能量在空腔中消减。

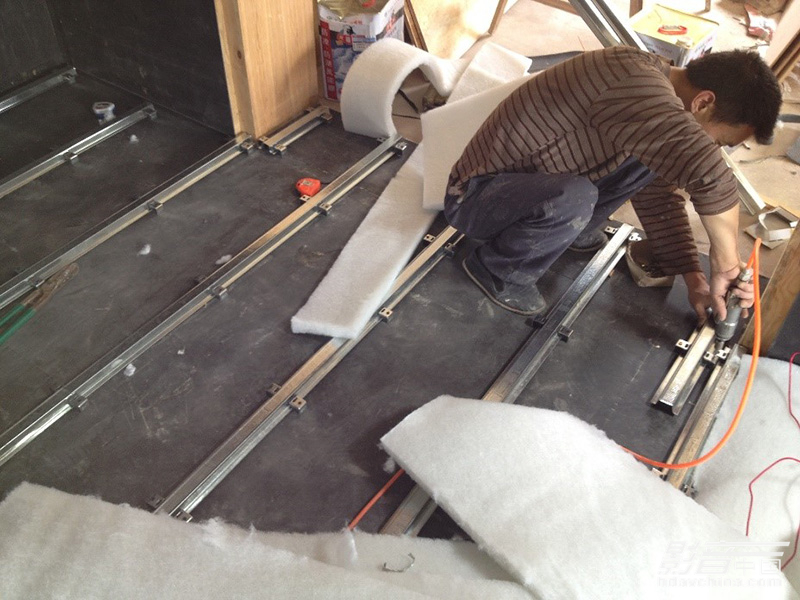

地面进行浮筑设计,并采用弹簧减震器,对低频的还原以及隔音都起到很大的好处。地面铺设为减震垫加标足龙骨以40cmx40cm打井字型,中空填棉在铺设大芯板(12mm)、隔音毡(3mm),用减震器加减震龙骨,中空填5cm环保吸音棉在铺设大芯板,隔音毡,最后采用实木地板铺设地面。在铺设大芯板,隔音毡,最后采用实木地板铺设地面,地面完成面高度12cm。


业主提供曾经用过的老式专业机柜,原有设备YAMAHA RX-V596功放1台压底现以退役升级为11.2声道旗舰前级:ONKYO(安桥)PR-RZ5100,新世代环绕声格式已定型,可安心玩上3/5/7年,不怕被新时代淘汰。

PR-RZ5100得到THX Ultra2 Plus认证,这基本已是素质的保证。它是一部具有11.2声道处理能力的前级,可玩到7.2.4完整Dolby Atmos及DTS:X的Object-Based环绕声格式,预载DTS:X,还有DTS Neural:X能将立体声或传统多声道音讯提升成7.2.4多声道空间。


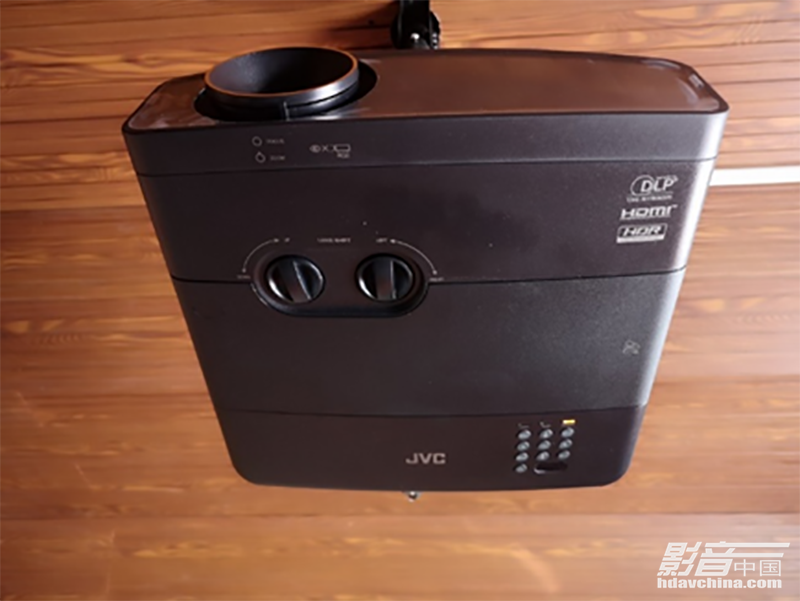

本案选用最具性价比JVC LX-UH1 DLP电影投影机,4K品质搭载德州仪器DLP470TE DLP芯片配备新研发的0.47英寸TRP DMD技术的4K 分辨率(3840×2160),配合2000流明亮度和自动光圈技术实现超过100000:1的动态对比度,投影光源是NSH 240W的灯泡,寿命可达一万个小时,也就是每天看6小时的电影或娱乐节目,可以使用5年多的时间。


JVC LX-UH1 DLP家用投影机在色彩表现十分出色,JVC LX-UH1投影机配备德州仪器0.47“TRP DMD技术的4K分辨率(3840×2160),配合2000流明的峰值亮度和自动光圈技术实现超过100,000:1的动态对比度,结合100%REC.709(兼容BT.2020)色域和HDR(HDR10&HLG)展现通透逼真的电影级别画质。JVC过往D-ILA 4K投影机通过使用角度分辨率的成像和“像素抖动”技术来实现。

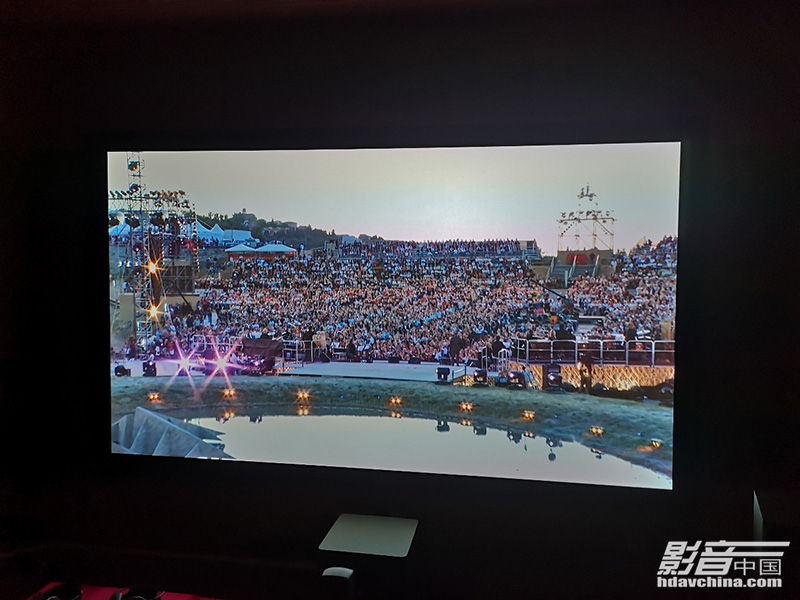

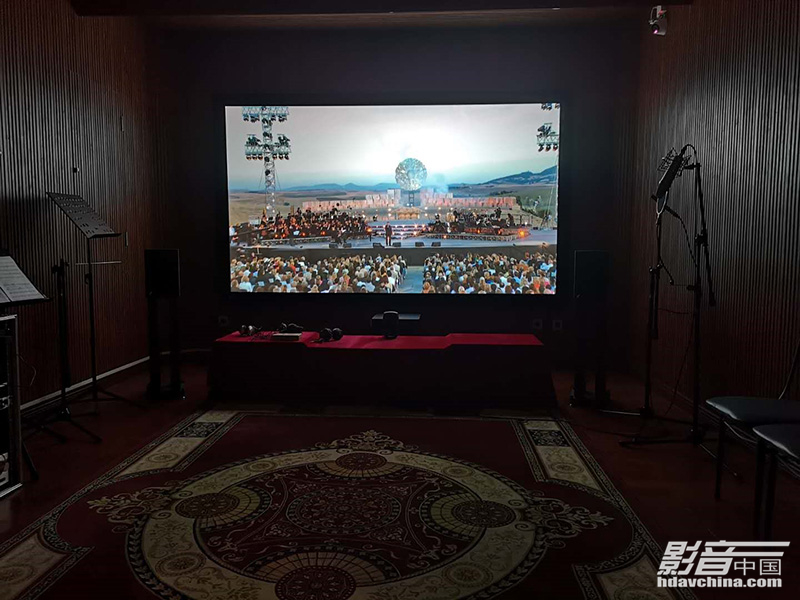

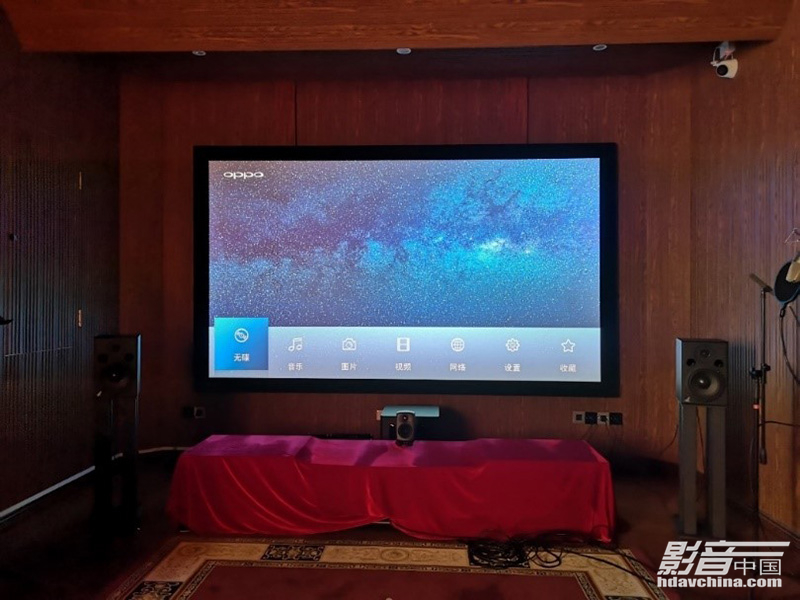

基本上所有的JVC D-ILA机型均为1080P成像器,每个像素在两个位置之间快速移动从而在屏幕上显示两个像素,JVC将其称为e-Shift,它将屏幕上的像素数量变成双倍,从200万增加到400万。然而,其像素数量仍然是真正的UHD图像的一半。在本案JVC LX-UH1画面颜色图片测试中,要考虑输出端和输出端的色彩准确性,画面效果的颜色一定存在误差,会受到手机拍摄和后期对图片质量优化的影响,所以我们的画面效果对比测试仅供各位参考,并给于最小的误差的画面效果体现。在本案例里,业主看见画面后对JVC LX-UH1的电影画质大大赞许。

设计与调试心得

主要有两方面:

1.本案位于云南艺术家园小区内,整个设计方向为休闲观影体验影音室兼混合录音室,因此要求专业性和功能性方面都十分强,工程项目投入要求最具性价比,从前期设计到整个施工过程都注重硬装工作,当中包括隔音处理(包括地面工程、天顶工程、墙面工程等)、内部声学设计、室内装饰工程、声学处理等。


业主为音乐制作人,作曲家,对房间声学要求极高,设计思路最终确定整个房间声学处理为:房中房的概念,顶墙面为所有墙面采用非平行设计,避免产生驻波。尽可能多的布置低频陷阱,解决低频吸收问题。利用空腔原理,让声波的能量在空腔中消减。由于是在住宅小区楼里建造影音室,在观影,录音时既不能受到外部干扰,也不能影响到周边住户,所以对隔音有着极高的要求。

2、观影体验影音室兼混合录音室有着诸多的亮点:


①隔音做到极致表现,在放映影片时,听音都能完全感受不到声音的溢出或震动!

②选用表现相当出色4K、最具性价比JVC LX UH1B 投影机。

③选用了电影录音棚专用的监听扬声器——北欧芬兰GNELEC(真力),是录音制作录音室首先选用得音箱。
