基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:佛山香格里拉花园别墅,4层带院落。

资金投入:15万元

空间信息:长7.27×宽4.23×高2.66m/31m2


用户使用需求:定制影院位于地下一层,从毛胚开始打造,满足全景声观影。

设计师:梁仟雨

投身影音智能行业5年,热衷分享传递电影文化,经手打造高端影音案例100+。在智能家居、私人别墅影音、全宅背景音乐、安防监控系统设计方面,均有扎实稳固的工作经验。


工程监理:陈国豪

设计/施工公司:佛山赛宾科技有限公司

器材列表

7.1.4声道家庭影院

DALI OBERON 7落地主音箱×2

DALI OBERON VOKAL中置音箱×1

DALI ON WALL壁挂环绕×4

DALI PHANTOM E-50全景声音箱×4

SVSound PC2000超低音×1

马兰士SR60130AV功放

爱普生TW9400投影机

ISK Screen透声幕

OPPO 3D蓝光机

影院构建过程,声学/光学处理、智能应用及特别设计

本案系毛胚空间,得益于赛宾科技团队的精心设计,构建起了这样一个中型私人影院。除了给出器材搭配,对定制集成商来说,如何让器材搭配物有所值,甚至体现更高品质的价值,则有赖于之后的构建施工和严谨调试。


DALI OBERON系列,从超紧凑的OBERON 1、小型OBERON 3书架箱,到身形修长的OBERON 5和旗舰OBERON 7落地箱,自极具吸引力的箱体中提供了一流的性能。此外还有OBERON挂墙和VOKAL中置可供选择,灵活组建系统。OBERON系列获得《WHAT HI-FI》杂志“最佳家庭影院音箱系统”大奖和EISA 2019-2020年度“最值得购买家庭影院音箱系统”大奖。TW9400同样获得《WHAT HI-FI》1500英镑~3000英镑“年度最佳投影机”大奖。SVSound PC-2000是动力强劲、性价比高的一款低音炮,同价位中性能远超其他产品。


毛胚空间的影音室,确定器材方案后,首先针对方案,先要确定器材的摆放方式。

DALI OBERON 7和中置OBERON VOKAL是落地外摆设计,为了整体美观及专业性,我们在施工前根据测量,对影音室进行音箱定位,在观众席前方建立空层设备间,根据音箱尺寸合理打造设备间内架。

设计设备间的好处是:能很好保护器材,免除磕碰和灰尘污染等问题,又能防潮,还能让设备隐秘藏于幕布后方,达到美观性能合一的效果。

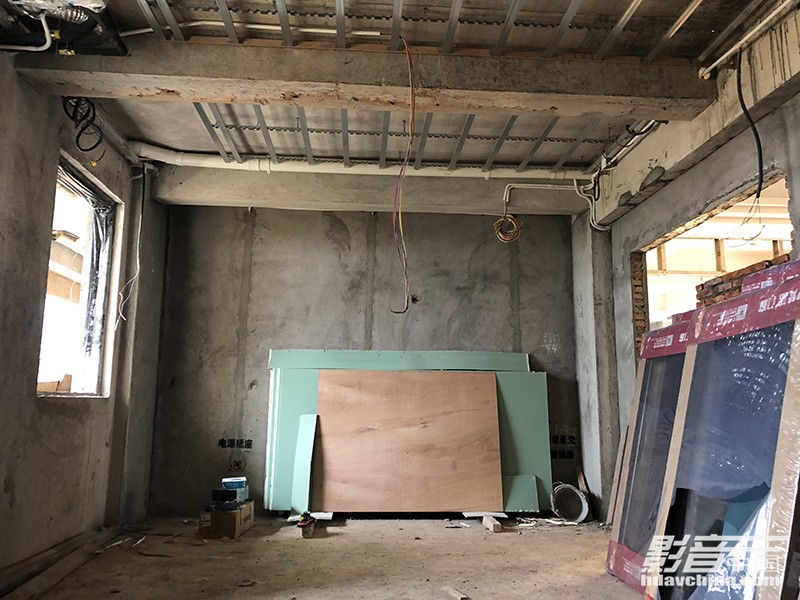

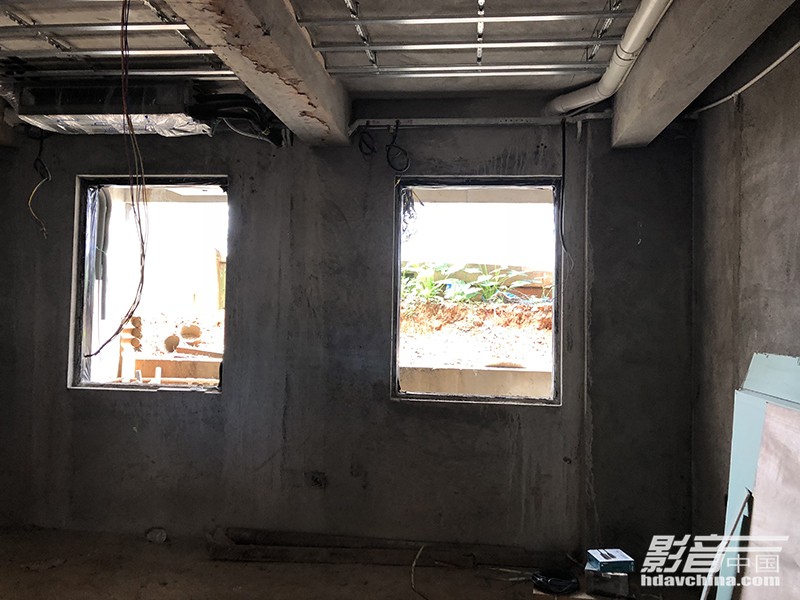

原始毛胚实景

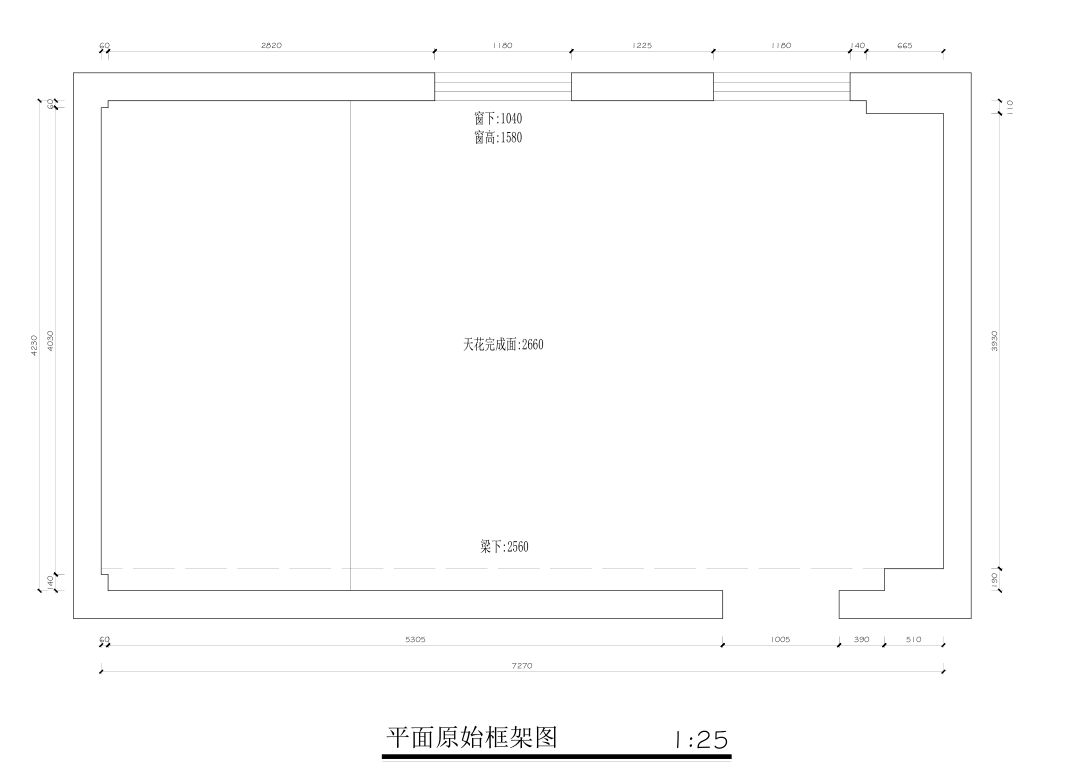

平面原始框架图

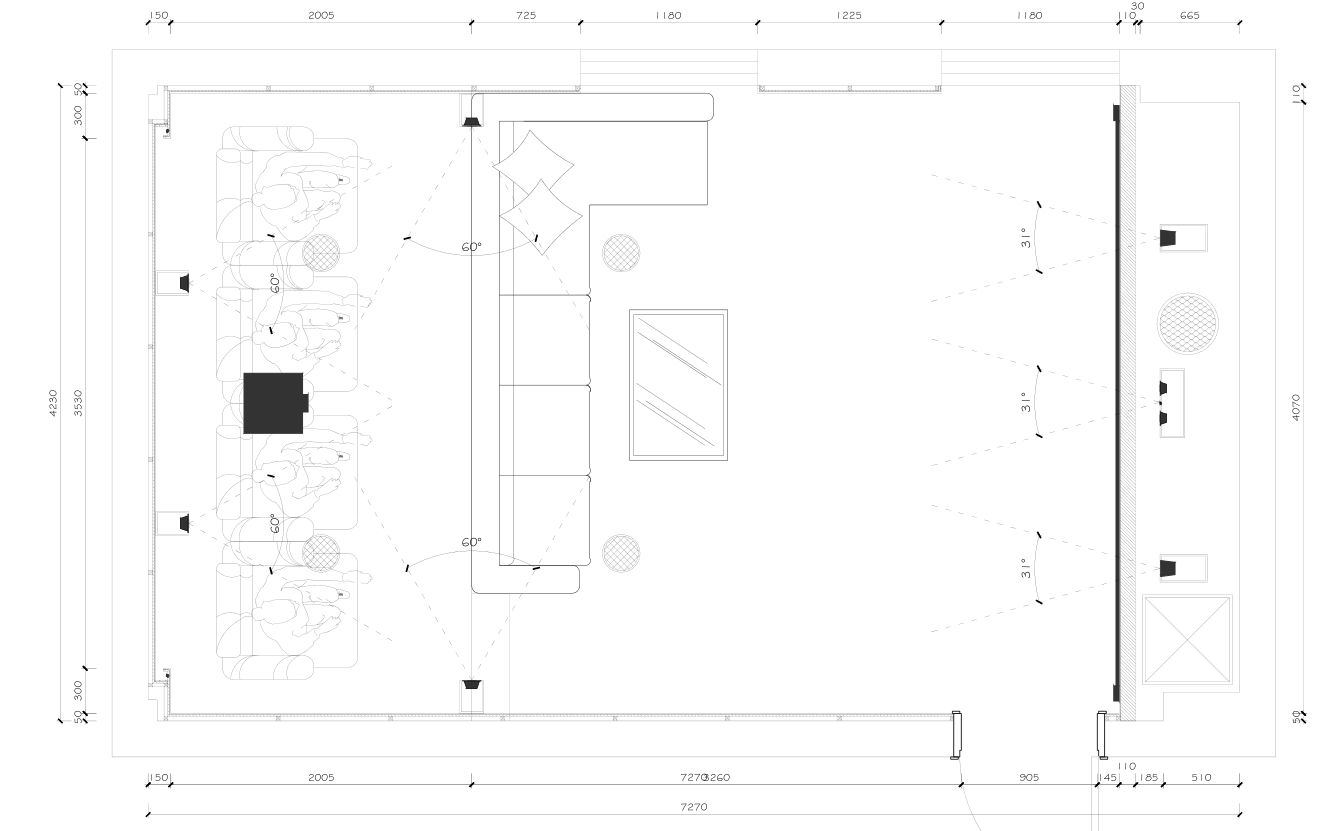

音箱定位图

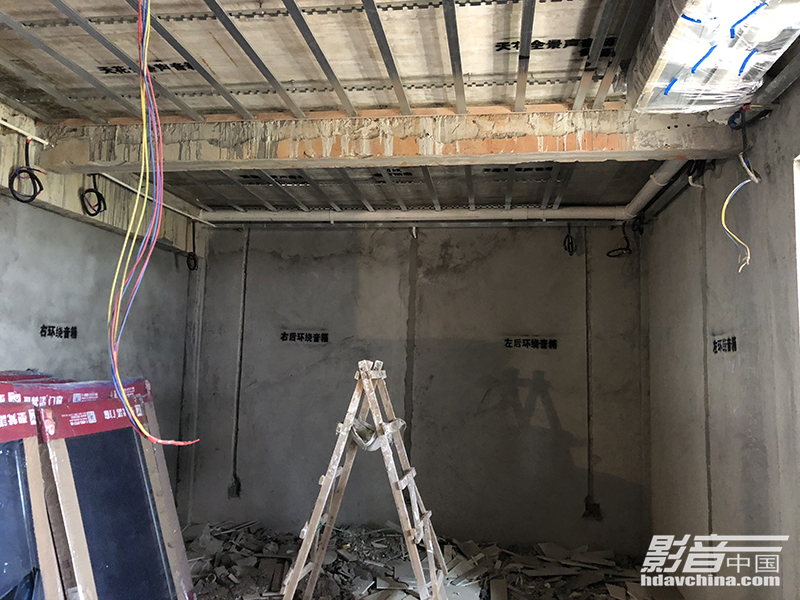

现场音箱定位

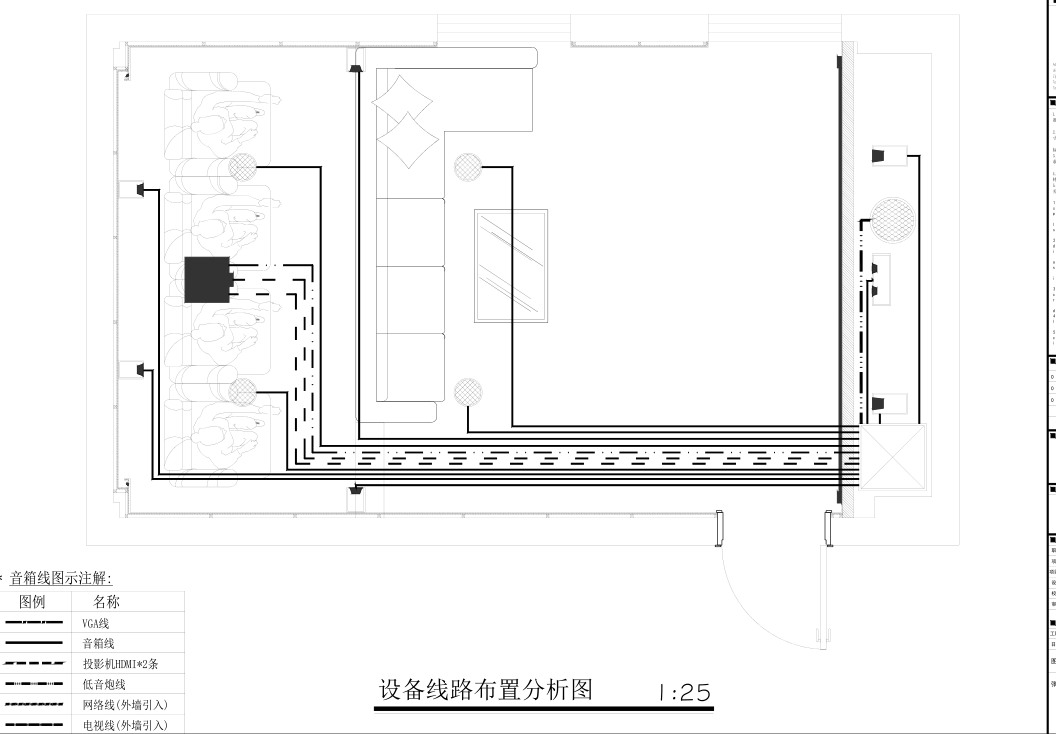

设备线路布置图

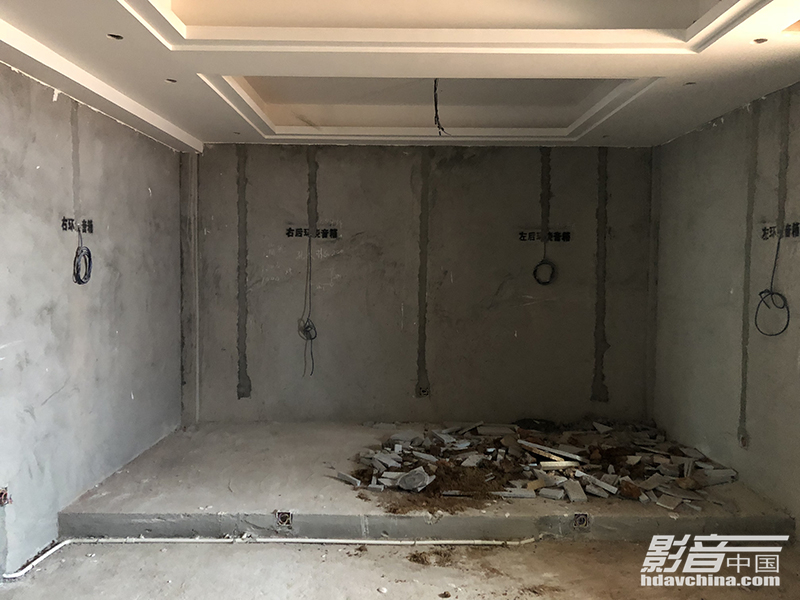

天花和布线完成,后续可准备安装全景声天花音箱

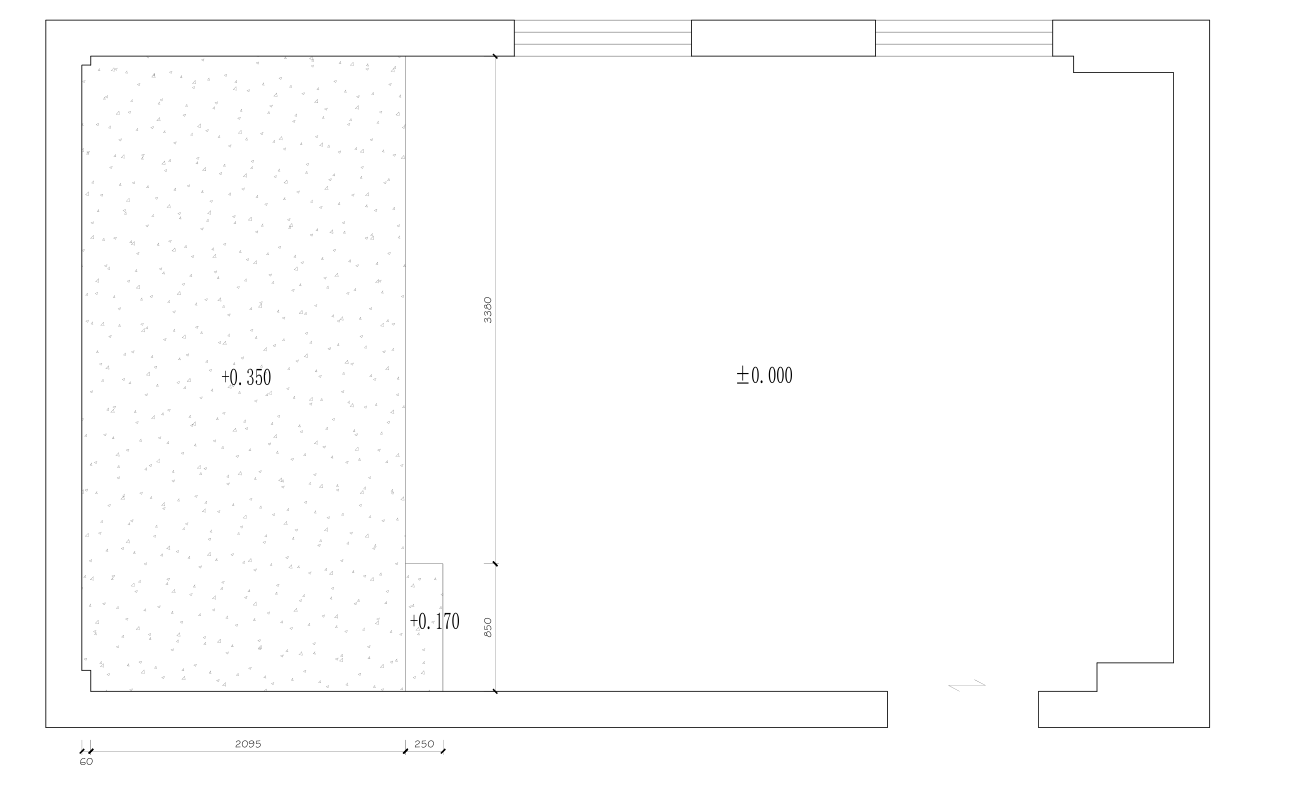

出具地面布置图纸

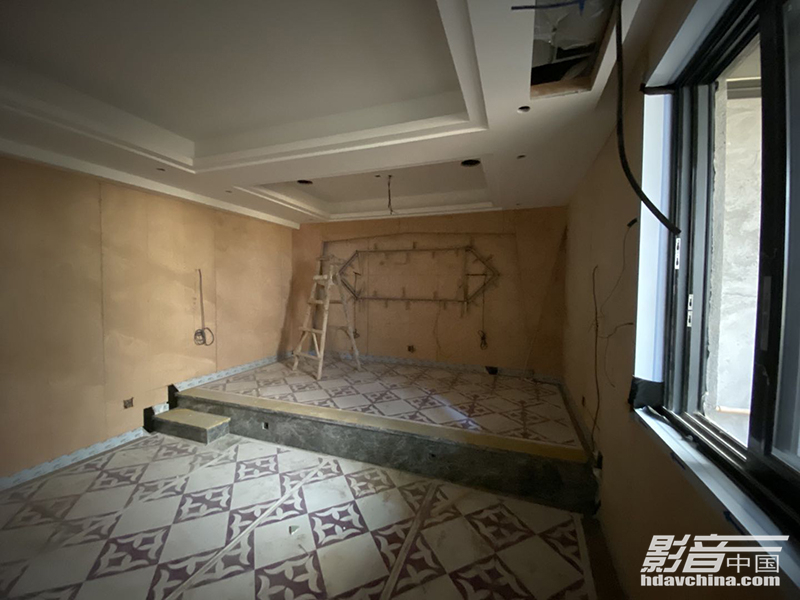

根据客户需求铺地砖、制作木地板

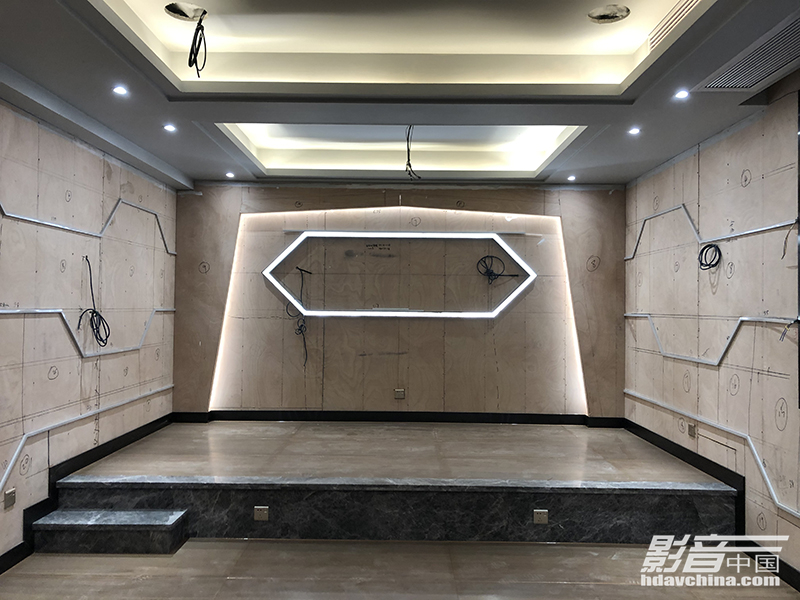

四面着手建墙身(9厘板构建),制作装饰灯带效果

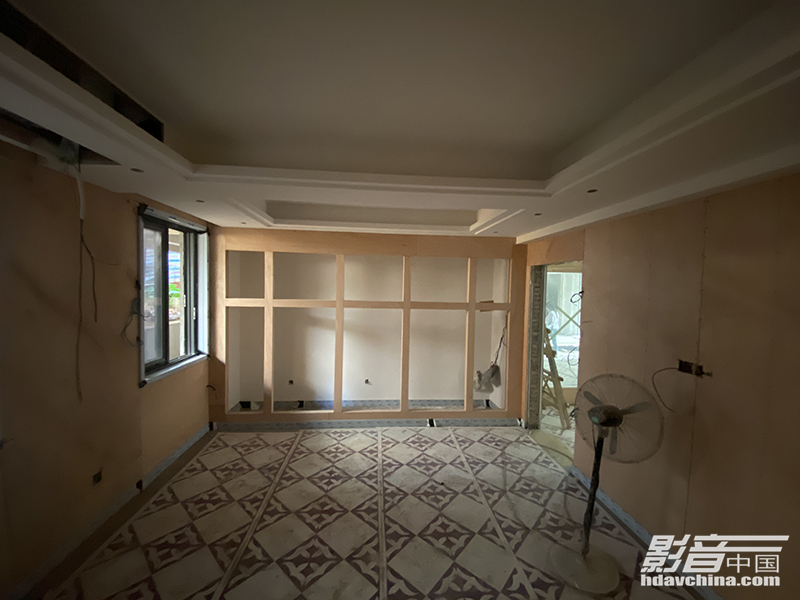

设备间框架制作

为避免设备污染,前方设备间建设设备框架、幕布框架,更好地保护设备,兼顾整洁空间的作用。

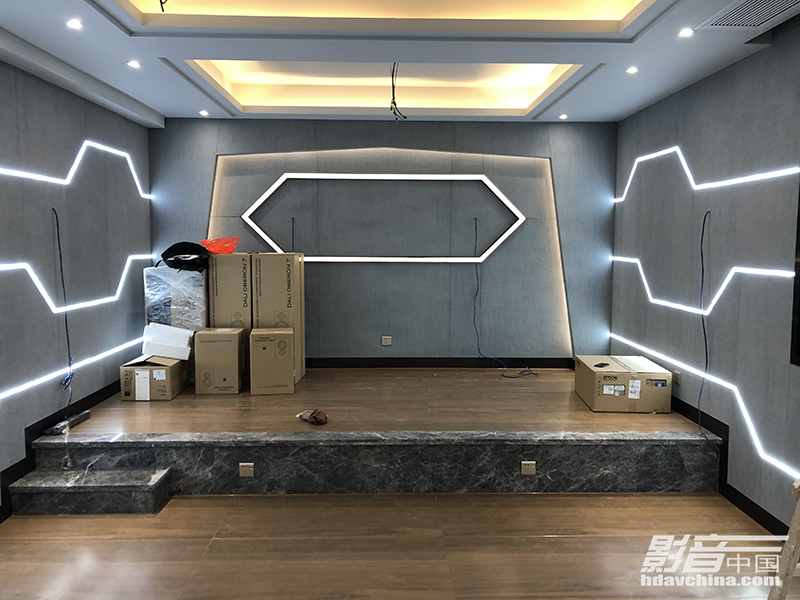

外饰面完成,影音器材全部到场


壁挂的环绕音箱到位

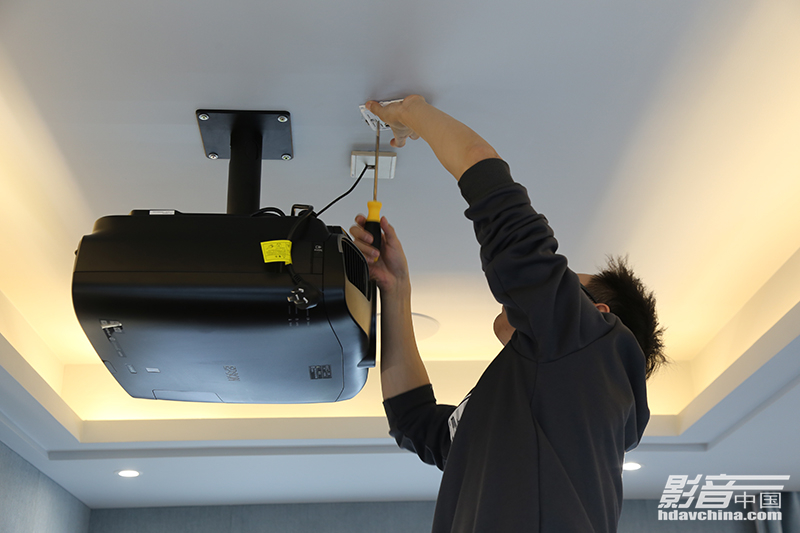

投影机安装

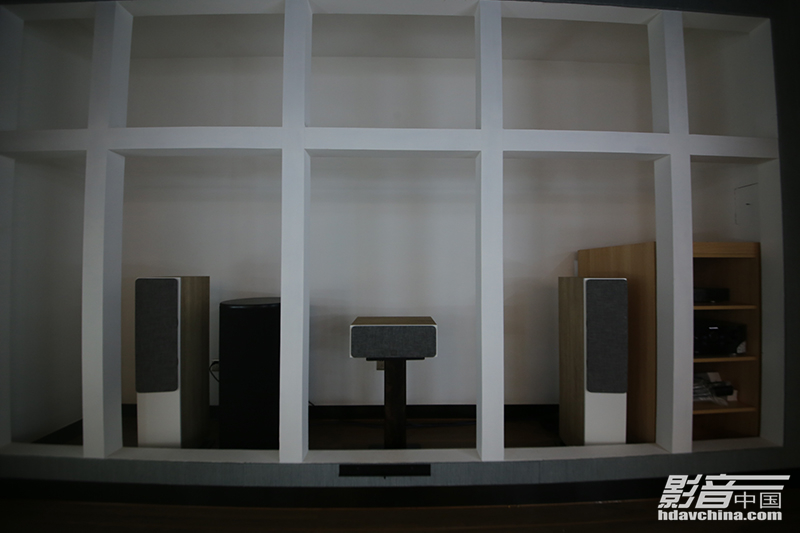

前方器材安装

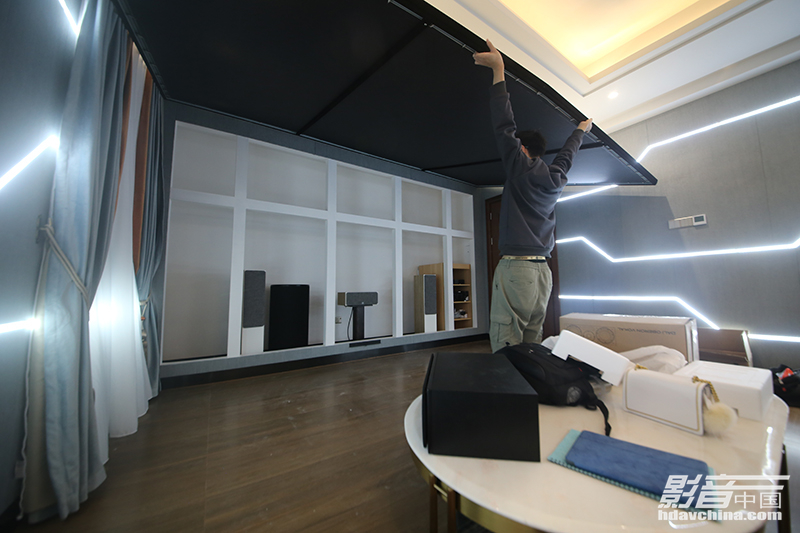

透声幕安装

大块头ISK Screen 168英寸透声幕安装好,就基本完工了。透声幕很好得遮盖住裸露的器材架,又能让音箱声音透声传递,达到声画合一的体验。


窗帘设计

原始结构中,左侧方墙身有两个小型窗户,因此设计了双层布艺窗帘,一层纱质地、一层垂顺厚缎质地,为空间起到吸音/隔音作用,也可以拉起窗帘,让观影更有意境。

设计与调试心得

本案巧妙地在幕布后方设计了设备间,让器材无迹可寻,却有声可觅。整体风格上做到了极简,墙面选用北海道装饰,与内层厚垂的落地窗帘统一,色调相呼应,配上略带仙范的外层白色纱帘,清新淡雅,步入影音室即可感受扑面而来的舒适惬意。

线条灯带,观影时可全熄,感受置身静谧影片的神秘感;或只留灯带,通过时尚设计感受影院的浪漫氛围;或只留天花筒灯,营造温柔的暖光,洋溢于影片周围。每种风格都迎合心境,享受独一无二定制风格带来的无穷快乐。

地下独立影音室,从毛胚到设计图纸,再将图纸付诸实践,直到成品呈现和满意交接,是团队经过专业、细心构建的结晶。当然也离不开业主的高度信任。

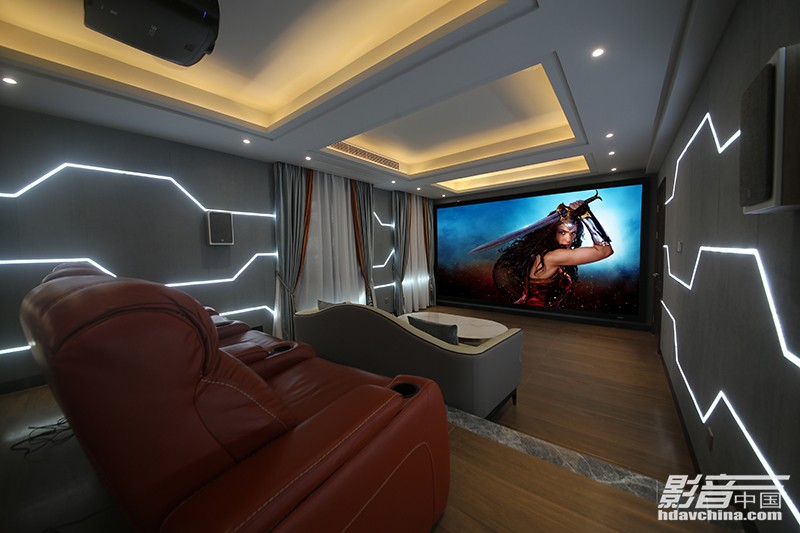

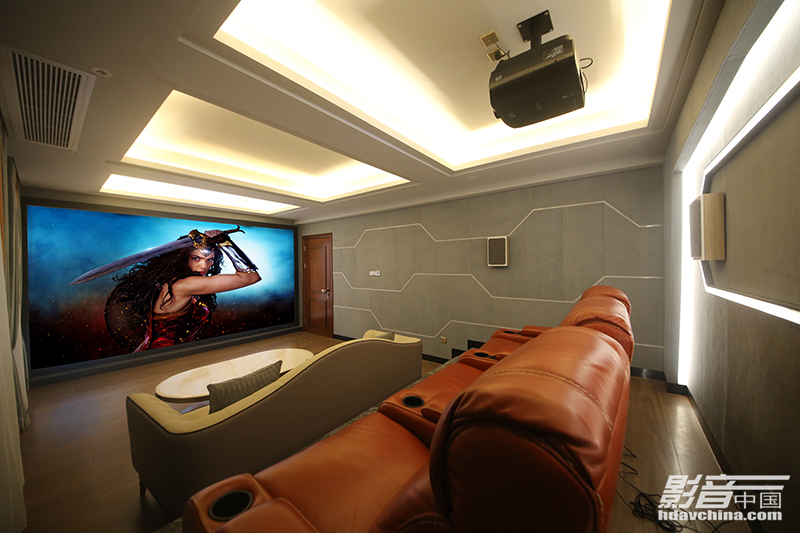

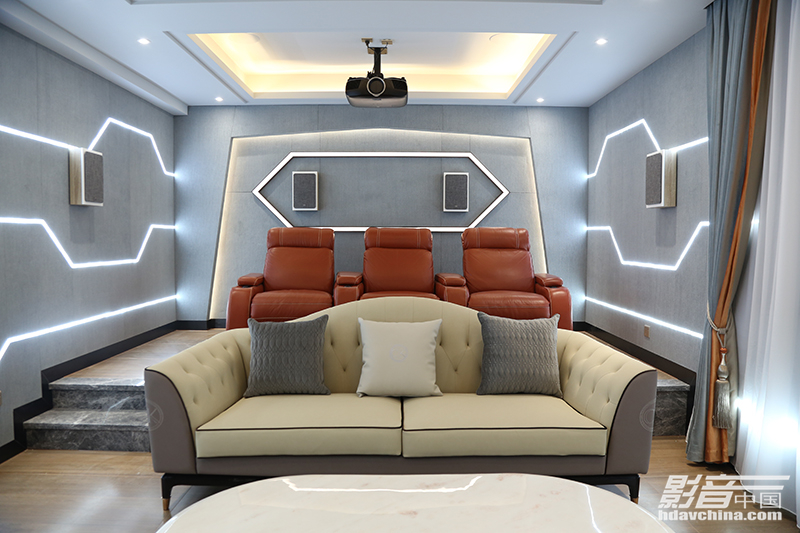

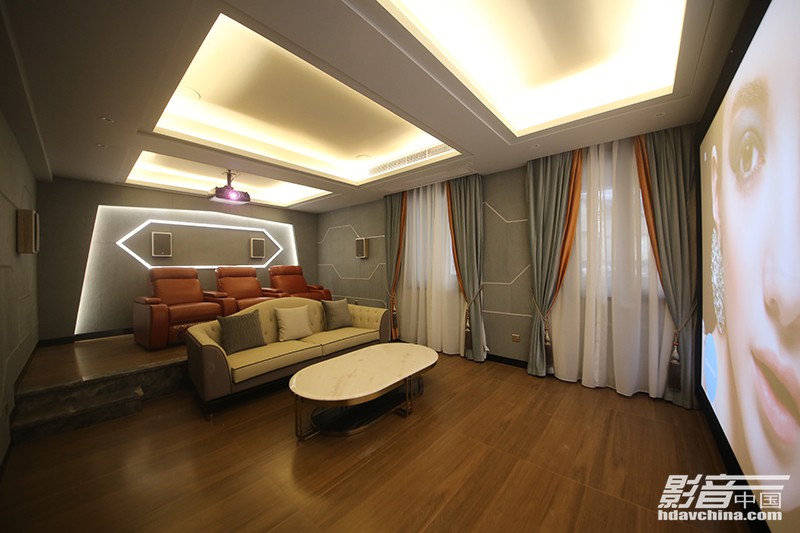

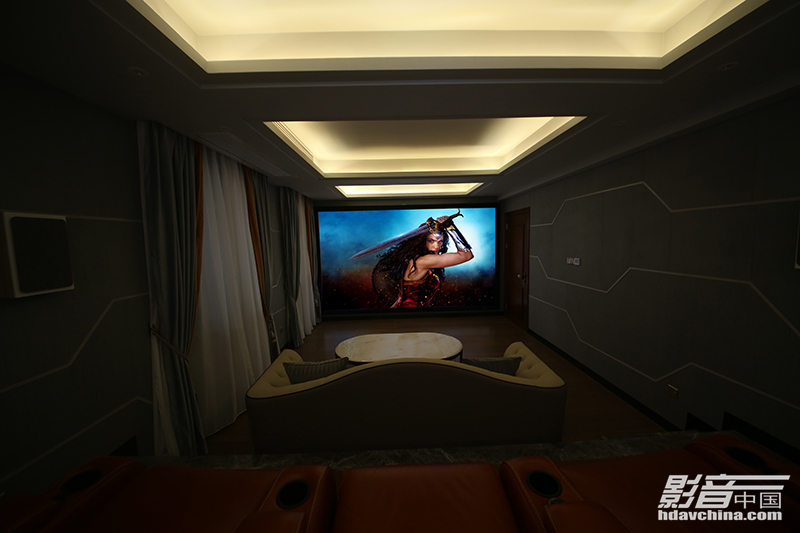

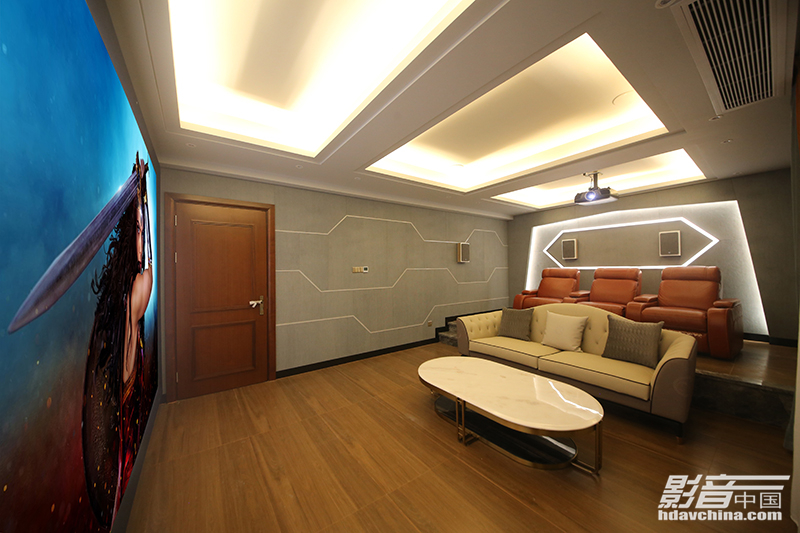

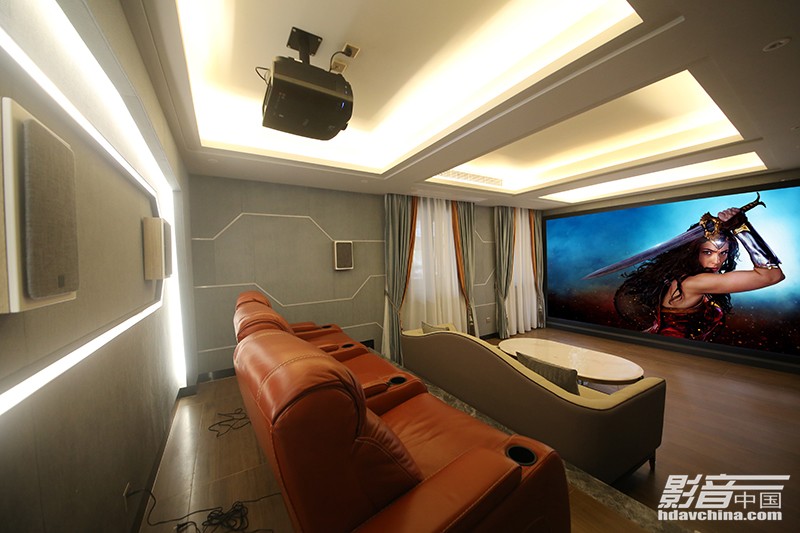

竣工后实景
