基本情况简介

实施方类别:影音设计师

位置及周边概括性描述:上海市青浦区御湖别墅香水湾

资金投入:35万元左右

空间信息(长×宽×高):原始空间6300×6850×3100mm,完成空间6100×6650×2953mm

用户使用需求:7.2.4全景声+4.1卡拉OK系统

设计师:范召旺、孟伟

设计/施工公司:上海宸昔智能科技有限公司

器材列表

投影机:光峰A300 4K激光投影机

透声幕:瑞索克斯150英寸黑栅抗光硬幕

AV放大器:Denon(天龙)AVR-X8500H

主音箱:JBL Studio 590×2

中置音箱:JBL Studio 520C

环绕音箱:JBL Studio2 55IW×4

天空环绕:JBL Studio2 8IC×4

超低音:JBL Studio 560P×2

卡拉OK:BMB

主音箱型号:CSD-2000

双12寸卡包箱补声音箱型号:CSD-880

卡拉OK低音炮型号:SUB-15

数字效果处理器:KSP-50

二通道专业功率放大器:DAD-500×3

无线话筒:WB-5000×2

点歌机:K73-4T

高端电容触摸屏21.5寸嵌入式

蓝光4K播放器:艾美影库MS300-Pro 6T

影音中控主机:河东KNX协议系统

沙发:订制3人坐/电动单人位沙发2张

影院构建过程,声学/光学处理、智能应用及特别设计

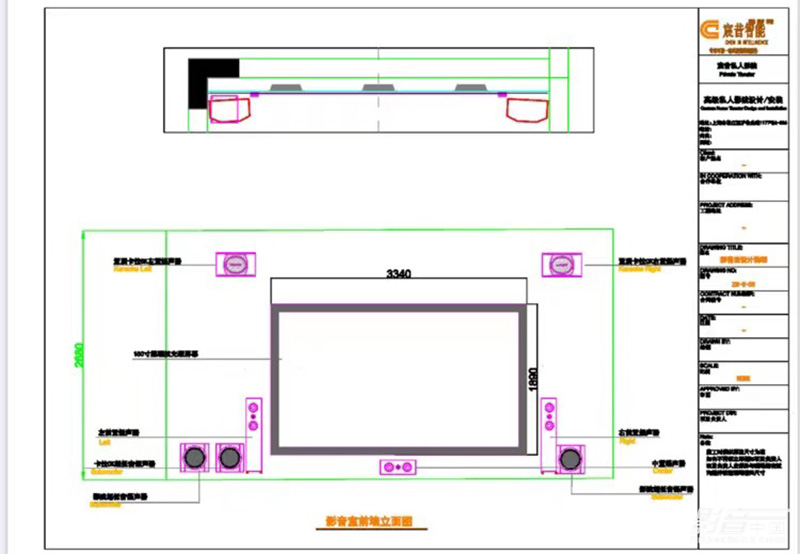

前墙立面图

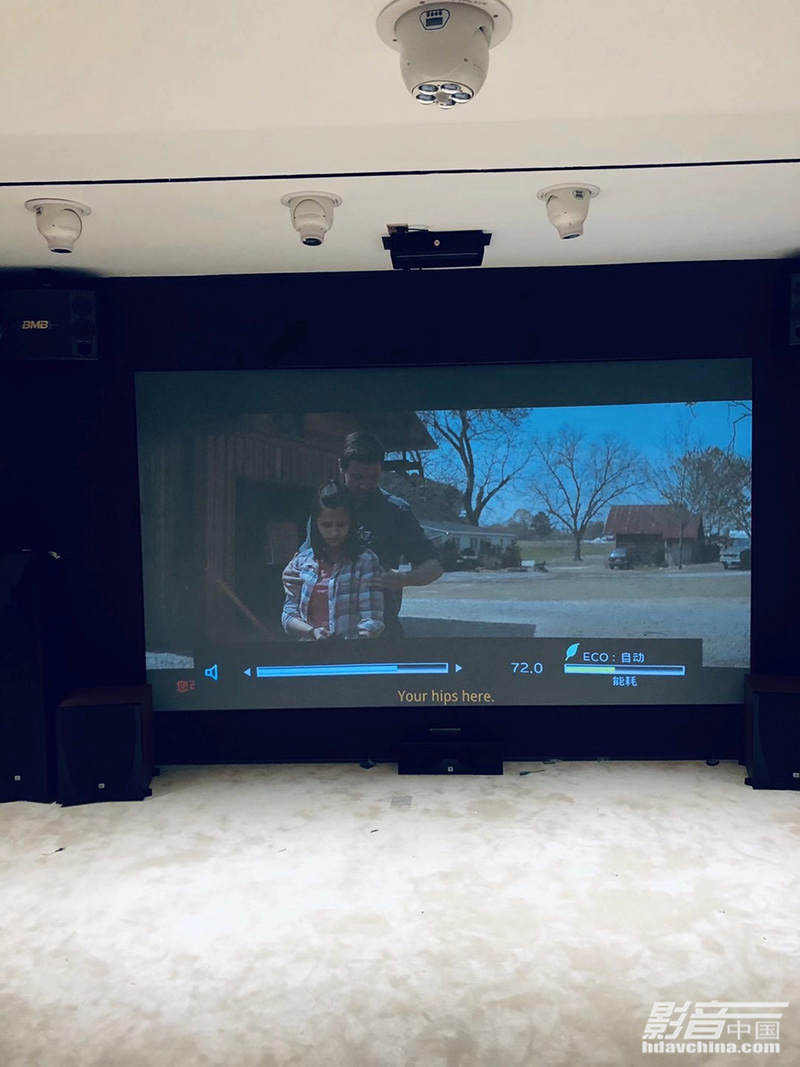

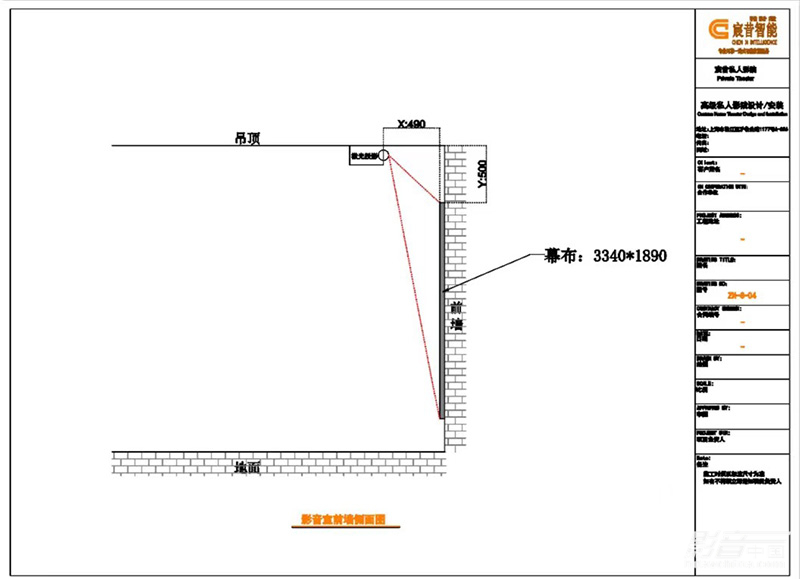

前墙主音箱JBL落地音箱美观、大气,基于定制安装的需要,侧环绕音箱、后环绕音箱完整嵌入到了墙内。激光投影采用前墙吊装,省去影视厅电视柜的占用空间,整体视觉效果以客户要求为第一设计目标(别墅,嵌入式)。

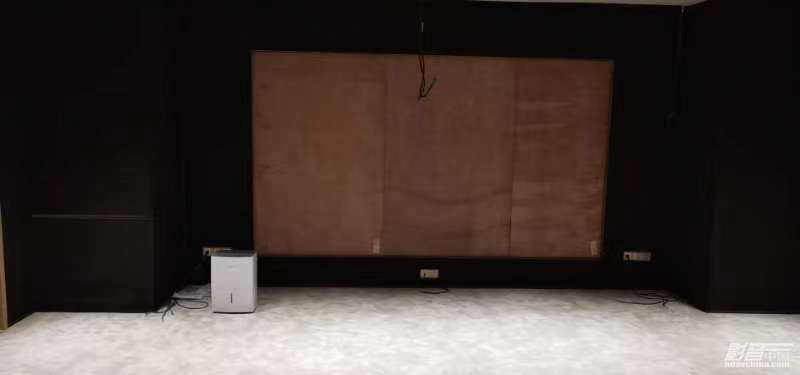

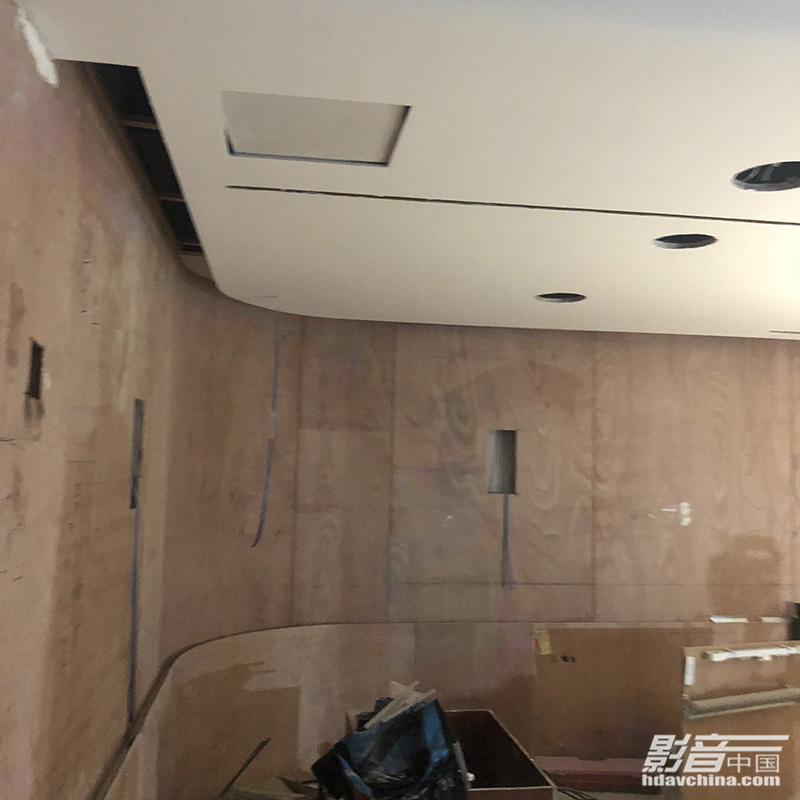

施工进行中

声学处理上,两侧墙面做了木龙骨框架以及填充吸音棉处理,基于地下室梅雨季节潮湿和隔音,设计师还做了防潮石膏板以及隔音毡。前墙和后墙也用到了隔音毡,之后再加一层防潮石膏板,当中填入吸音棉。最外层做了软硬包,木工板板上包覆透声墙布,也就是我们现在看到的成品。


侧墙,可以看到隐藏灯带以及隐约呈现的环绕音箱

同时,墙面做了装饰用的隐藏式灯带,顶部用了摇头炫彩灯和磁吸轨道灯,K歌时能帮助营造气氛。

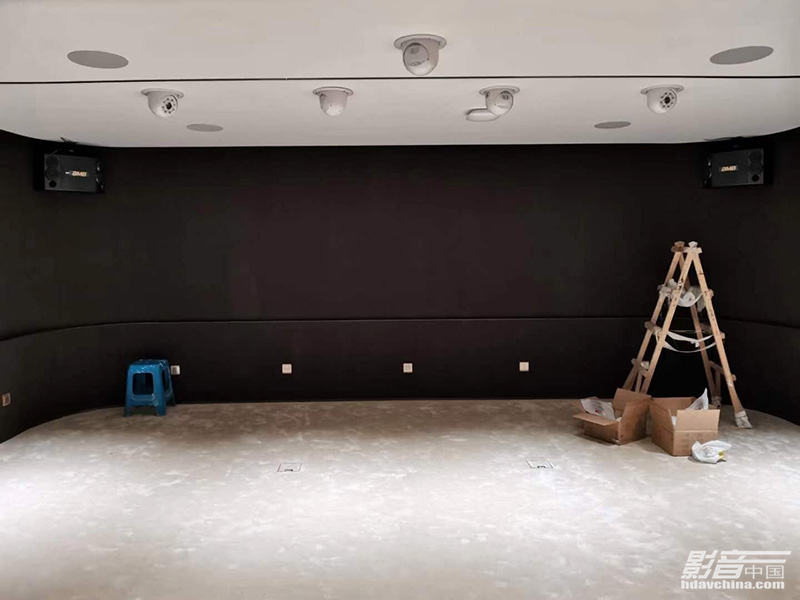

天花音箱所在

器材部分,除了激光投影机和三只主音箱、卡拉OK音箱之外,其它都做了嵌入式处理,整套系统为7.2.4声道+卡拉OK的双配置。设备柜单独隐藏式于影视厅门口处设备间。


设计与调试心得

AV放大器选用天龙13.2(9.2.4)声道的AVR-X8500H,这样一台功放就能解决所有的问题。影音中控是搭配全宅智能系统的河东KNX协议系统搭配思悦5寸智能液晶面板,投影机是光峰4K激光投影A300。


隐藏于设备间设计的机柜

卡拉OK全套为BMB,前方卡包主音箱为CSD-2000,12英寸口径。后方卡包补声音箱为CSD-880,10英寸口径,配套的效果器/前级和后级功放同样也是BMB。点歌机为视易最新推出的K73,落地式点歌屏,无线话筒是BMB系列无线话筒WB-5000。

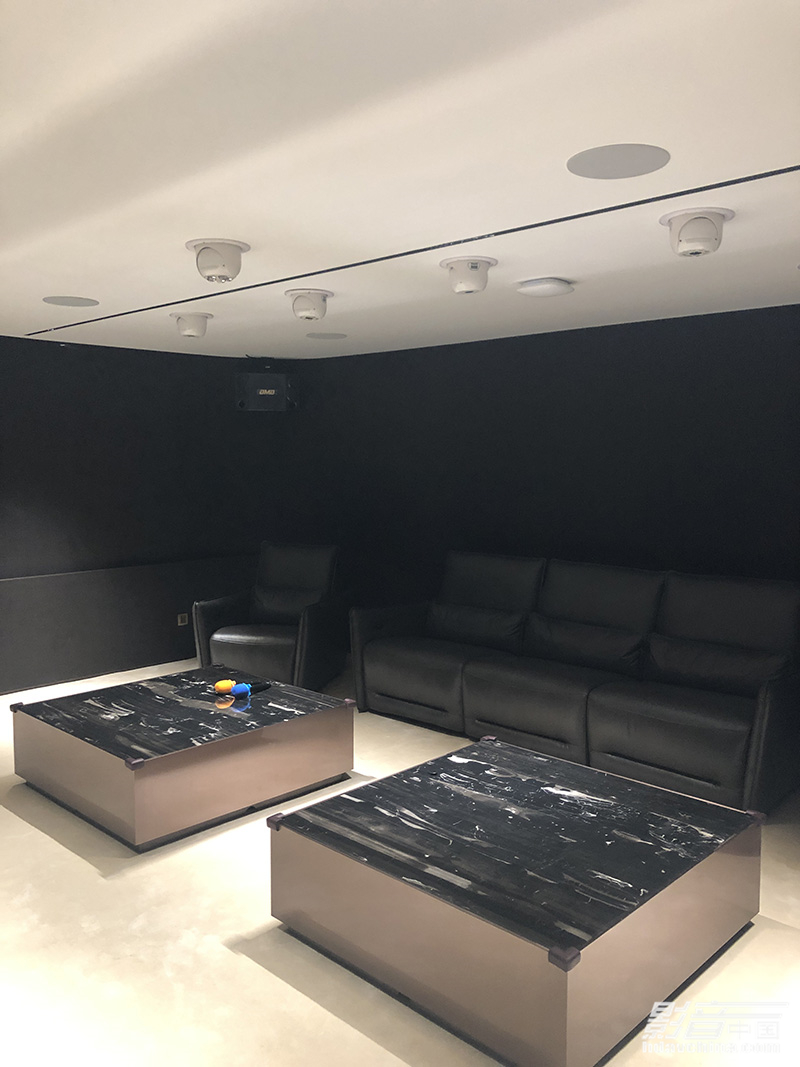

2+3,单排、环绕形的座椅

座椅为2+4、单排、环绕形的座椅的设置。两个单座椅是电动型的,可以完全放倒。中间三人位沙发,增进家人与朋友娱乐时的紧凑感

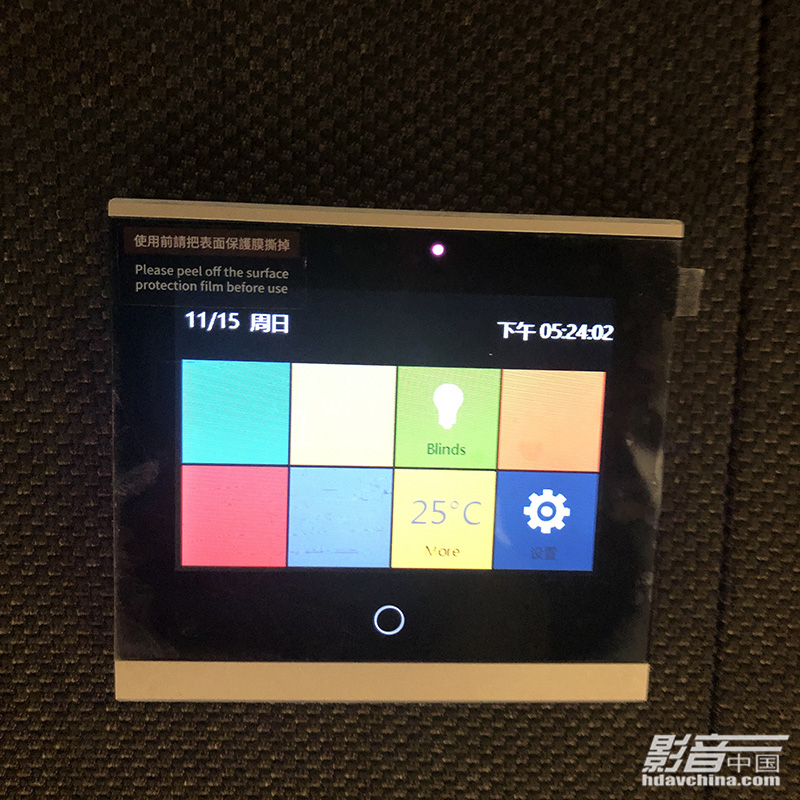

中控面板特写
