基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:天津富力津门湖

资金投入:影音设备48万元,声学装修10万元,音响设备210万元,总造价268万元。

空间信息:视听室尺寸宽6米×长10米×高3.1米,使用面积60平米;Hi-Fi房尺寸宽7米×长5米×高3.1米,使用面积35平米。

用户使用需求:本设计方案为天津原声科技客户体验展厅,最佳体验人数为7人,具备THX、DTS:X、Auro-3D、Dolby Atmos等多种解码模式。单独Hi-Fi试听空间,满足黑胶唱片、无损CD、数字音乐模式。


设计师:史楠,从事影音行业21年,天津原声汇鑫科技发展有限公司总经理、首席音响设计师、HAA认证工程师。

设计/施工公司:天津原声汇鑫科技发展有限公司

器材列表

视频设备

投影机:SONY VPL-VW278

幕布:MW 180英寸透声幕

播放机:海美迪H10

音频设备

主音箱:Miller&Kreisel S300×2

中置音箱:Miller&Kreisel S300

前置增高音箱:Miller&Kreisel S300×2

中置增高音箱:Miller&Kreisel S300

前置增宽音箱:Miller&Kreisel S300×2

侧环绕音箱:Miller&Kreisel SUR55T×2

后环绕音箱:Miller&Kreisel SUR55T×2

环绕增高音箱:Miller&Kreisel IW85×2

景声音箱:Miller&Kreisel IW85×4

上帝之声音箱:Miller&Kreisel IW85

低音音箱:Miller&Kreisel V12×4

前级解码器:Marantz(马兰士)AV8805

后级功放:EXTRA TERRESIAL 073×3

Hi-Fi设备

黑胶唱机:JR Transrotor Tourbillion FMD+Rack

音箱:MBL 101E MKII

后级功放:MBL 9008A

唱放:Simaudio 610LP

前级功放:MBL 6010D

CD转盘:MBL 1621A

前级处理器:MBL 9008A

电源处理器:AQ Niagara 5000

影院构建过程,声学/光学处理及特别设计

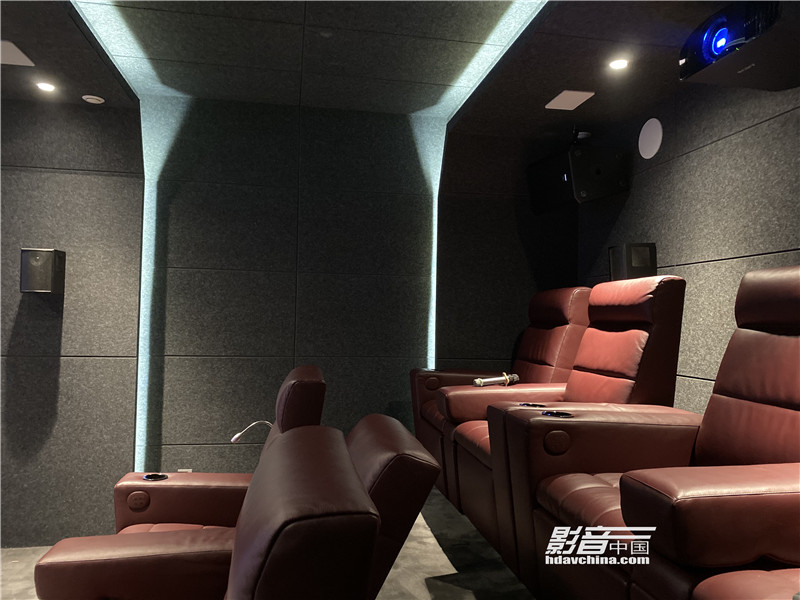

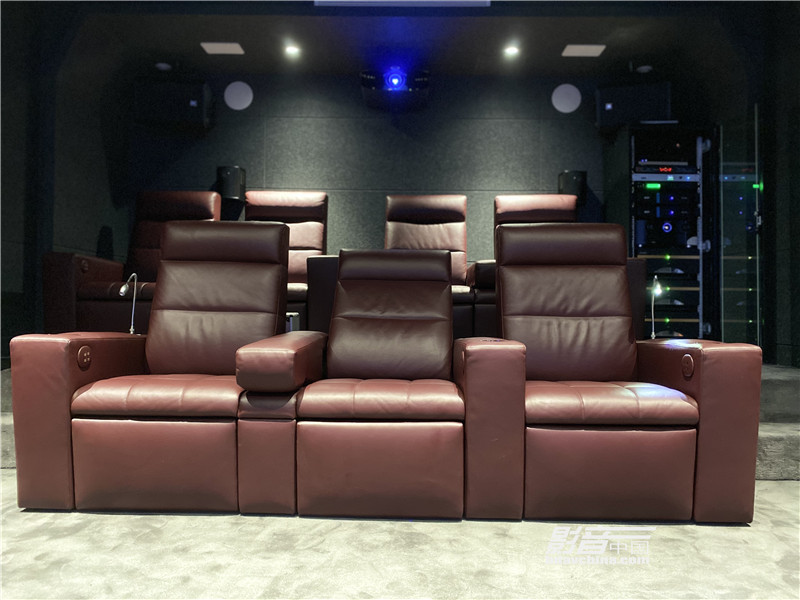

沉浸式影院部分:本设计解码部分使用Marantz AV8805,考虑到房间过大,而且沙发为两排,所以后级放大器使用3台EXTRA TERRESIAL 073,总共21声道输出,每声道300W。

从主声道中分离两只增宽声道,完美解决了房间的声场宽度不均匀问题,所有观众不能同时拥有一致顶部声效包围感的诟病。总体共19只音箱,4只低音的构建模式,无论播放任何解码模式的片源都可以发挥的游刃有余。

低频部分使用4只12寸密闭式低音炮,在低频的声压和量能方面可以完美发挥。由于日系解码器无法对低频的頻响曲线进行完美调试,从而又增加了一台4通道的MINIDSP便可调测出完美的低频頻响曲线。对于低频的驻波问题,首先沙发摆位选择在房间二分之一偏后位置有效的避开横向的一阶和二阶的驻波,靠4只低音炮的摆位抵消纵向一阶和二价的驻波,从而使整个房间的低频部分均匀饱满。

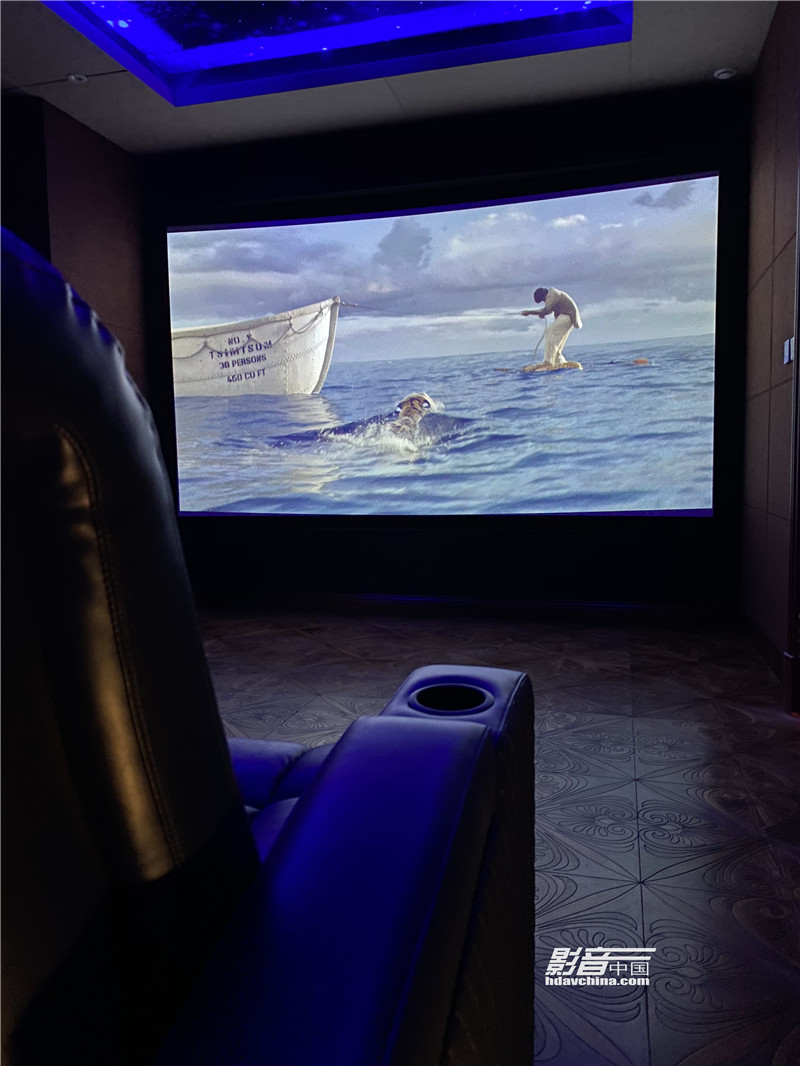

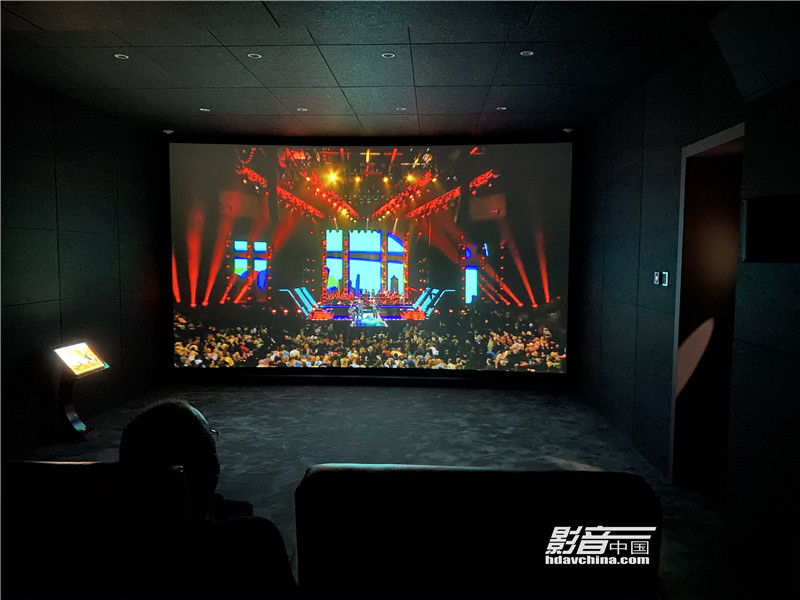

视频部分采用的投影机为SONY VPL-VW278,可以完美展现原声4K体验,虽然幕布尺寸比较大再加上投影亮度不足,但没有环境光源干扰前提下还是可以完美驾驭的。

原本此房间的设计是7.2.5.3,由于房间过大过高,设计师纠结过前置是加增宽还是加增高的问题,但无论选择哪种,选择主声道方向都不饱满。最后还是选择了在不增加过多预算的情况下保留增高声道,再从主音箱分离增宽声道。

(作者注释:7代表2只主音箱+1只中置音箱+2只侧环绕音箱+2只后环绕音箱,2代表2只低音音箱,5代表2只前置增高音箱+1只前置增高音箱+2只环绕增高音箱,3代表2只景声音箱+1只上帝之声音箱)


第二点是原本的两只全景声音箱加一只上帝之声解决不了两排沙发同时使用时天空部分声效的完美体验,所以最终增加到了4只全景声。

第三点是原本2只12寸低音在能量上已经足够了,但后排沙发还是受到了二阶驻波的影响,并在40赫兹附近有低频的谷的出现,为了达到声音的完美呈现还是把低音增加到了4只,最终本套方案9.4.5.5沉浸式三维立体声影院诞生。

(作者注释:9代表2只主音箱+1只中置音箱+2只前置增宽音箱+2只侧环绕音箱+2只后环绕音箱,4代表4只低音音箱,5代表2只前置增高音箱+1只前置增高音箱+2只环绕增高音箱,5代表4只景声音箱+1只上帝之声音箱)

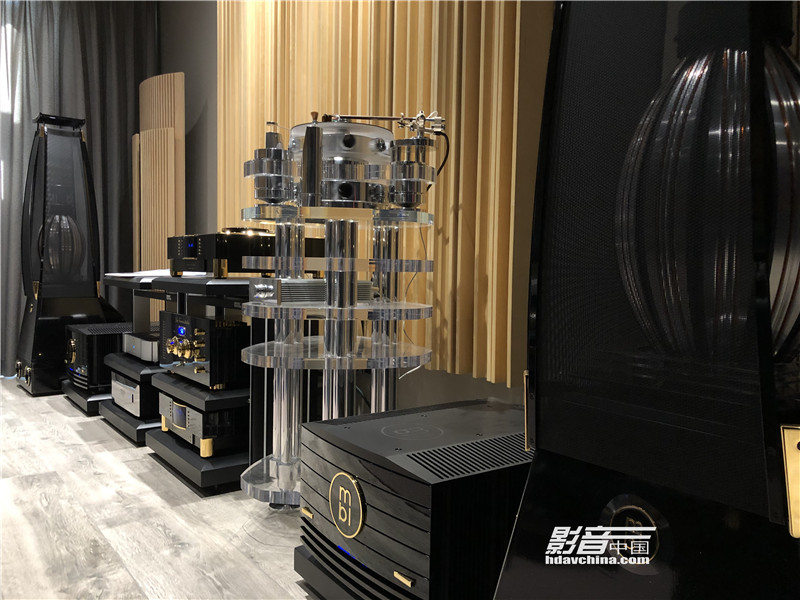

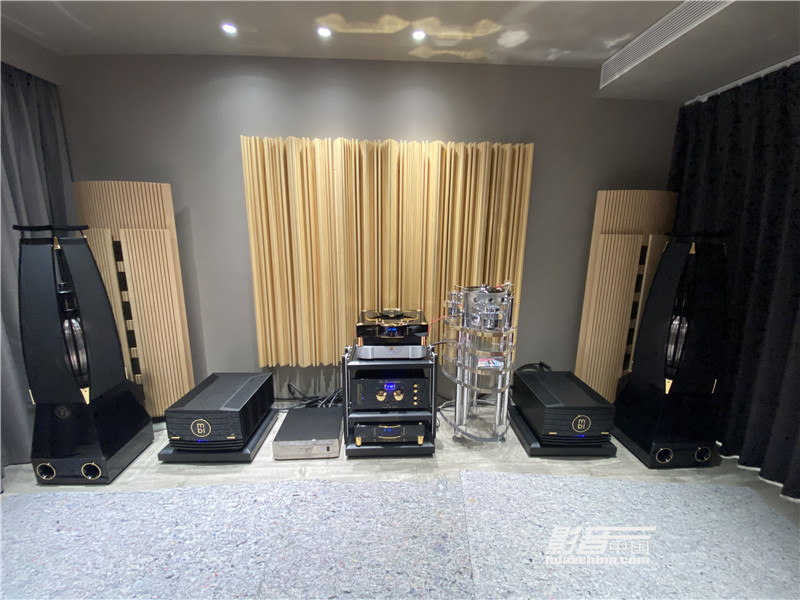

本方案的Hi-Fi部分:音箱功放前级解码转盘都采用了德国原装进口的MBL。

设计与调试心得

传统扬声器根本无法营造出全方位发声效果,难以产生如现场演奏的真实感觉。MBL挑战不可能的常规,通过Radialstrahler技术,令101E MKII重现真正具备三度空间感的音响台。


MBL 9008A立体声/单声道功率放大器线路概念源自于MBL独家优质美声理念,采用独家DPP与IGC技术,以最短讯号传输路径以及特厚电路铜箔,创造高音质及高频宽的目的。多层电路板使用电流较大的输出级特别加厚铜箔,接地回路采单点接地之Eye-of-an-needle技术。同时搭配了旗舰前级MBL 6010D和旗舰CD唱机MBL 1611f。

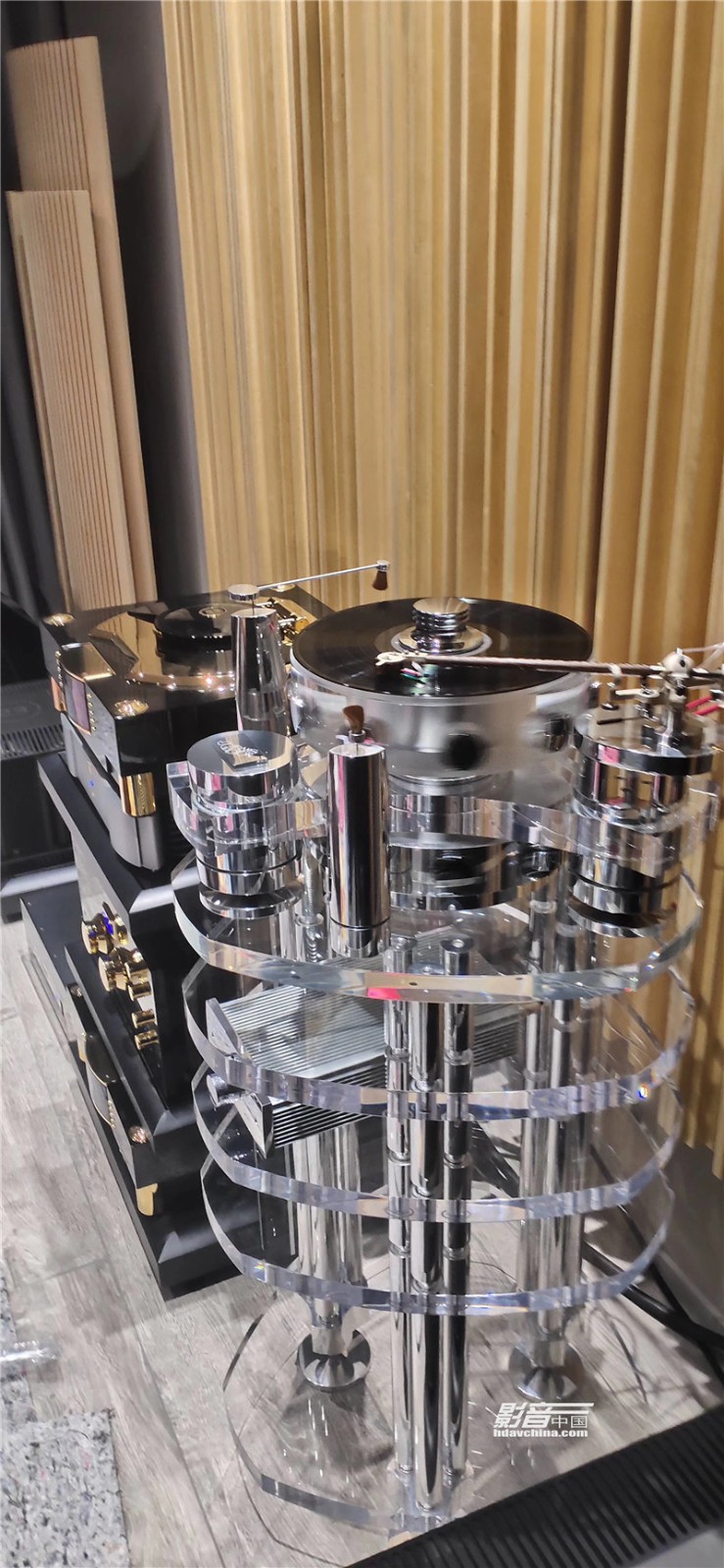

应客人要求,此套系统还配备了JR TRANSROTOR黑胶唱机。这套Hi-Fi系统音质相当的到位,可以列入顶级系统行列。
