基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:立汤路沿线,亚运村正北10公里

资金投入:35万元

空间信息:宽6.5米×深6.7米×高3.6米

用户使用需求:影音室是业主平时接待朋友和自己娱乐的一个主要空间,业主是影视业内知名导演,对市场做了深入了解和对比。业主要求影音设备操控简单,便于家人使用;对调试要求较高,希望可达到预期效果。由于影音室空间接近于方形,因此声学处理方面的工作会更复杂,整个项目给设计团队一个较大的挑战。


设计师:赵雪江

影音设计公司:北京圣尚影音科技有限公司

家居设计公司:集美组设计机构

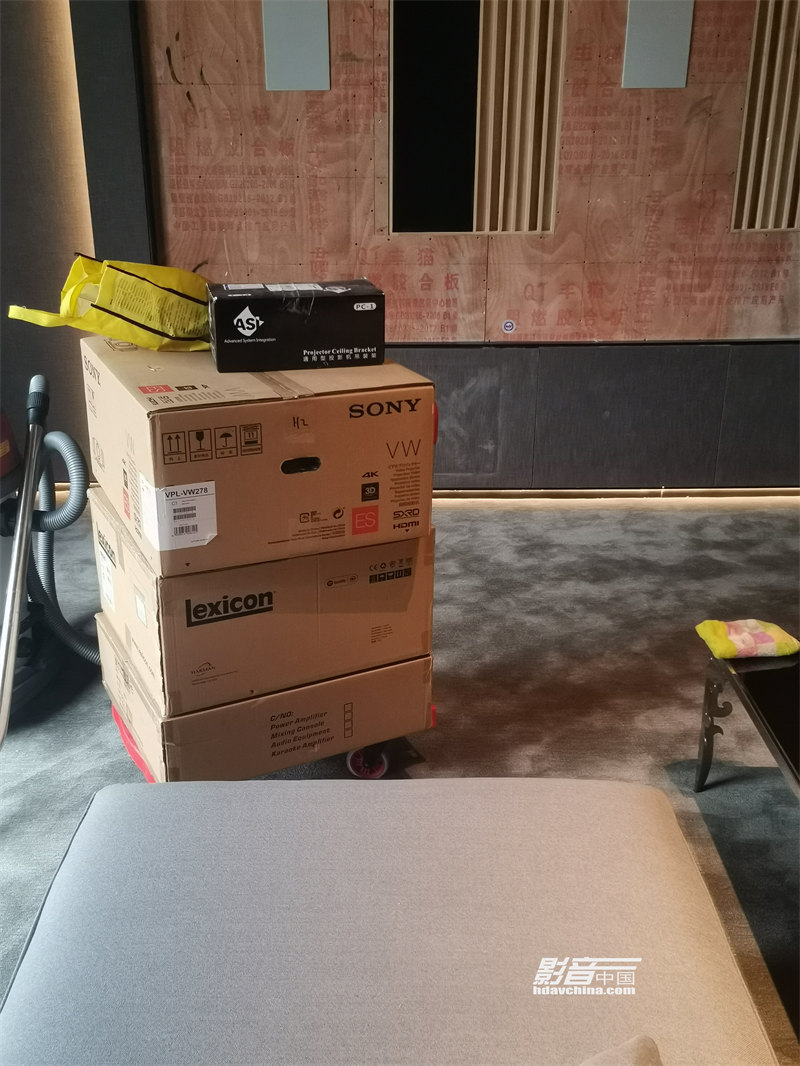

器材列表

投影机:Sony VPL-VW278

幕布:Harkness-169-150HD Matt White 100

信号源:优视加A70(HD SIR)4K蓝光硬盘播放机

AV功放:Lexicon(莱斯康)RV6

后级功放:EGO SA-2084

影院主箱:Cabass e(卡巴斯)MIN0RCA IN WALL(弥诺加)

环绕音箱:ANTIGUA IW 安迪卡

全景声音箱:ARCHIPEL(阿希贝)13 ICP

超低音音箱:Orisun OS-12

卡拉OK主箱:KES 8120MKII

卡拉OK功放:YX DM750

无线话筒:JBL VM300

效果器:韵乐X5

点歌机:视易K73

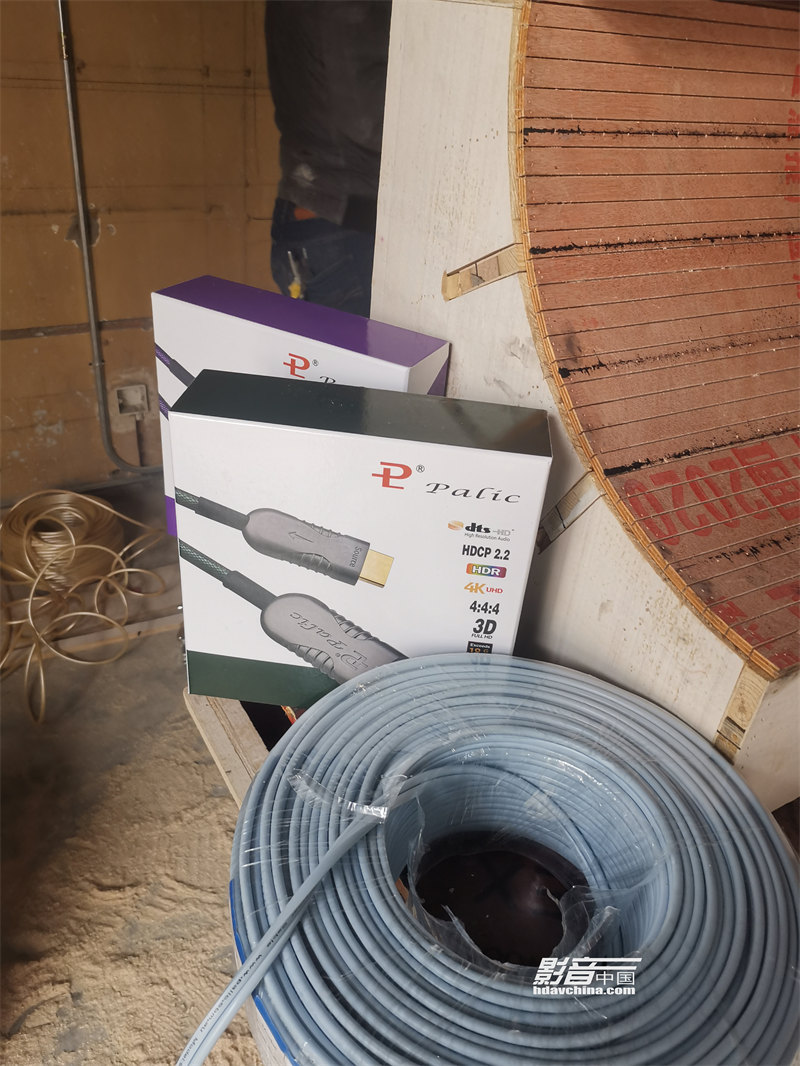

HDMI线材:柏力-宝石蓝8000系列4K

喇叭线:柏力-烟晶SP148

低音信号线:柏力-PSUB-1

控制系统:璟睿AVSC-AC5000

机柜:猛犸 E5-J1380H

影院构建过程,声学/光学处理及特别设计


公司在进场之前,已经有其它影音公司在跟进。顶部已经做了部分轻钢龙骨吊顶。在看电影时低频的能量会很大,容易造成轻钢龙骨衔接的地方产生共振,其共振产生的音染会对整个房间的效果大打折扣。

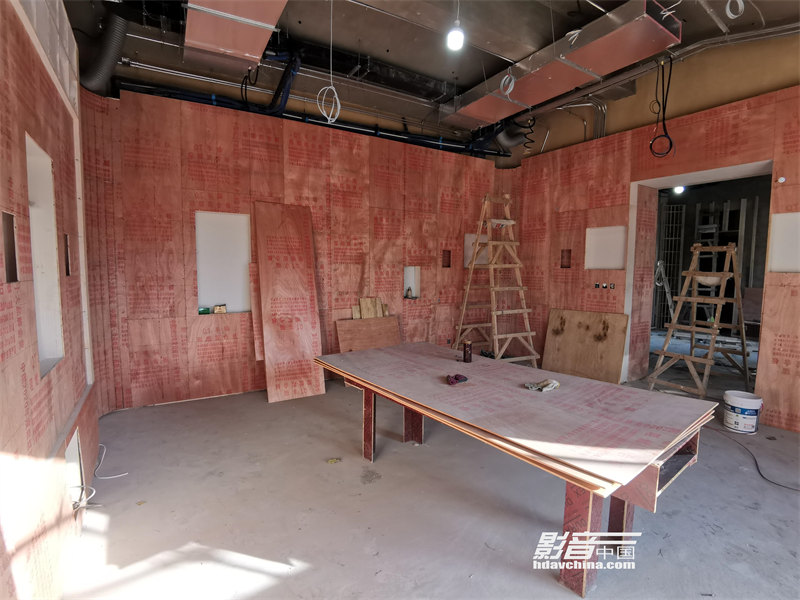

团队要求在轻钢龙骨所有待衔接处,都用结构胶、玻璃胶固定的办法解决,金属部件与基层材料全部采用软连接的方式进行处理。集美组设计师把握整个房间的装修设计,由业主的施工团队进行施工,整体要求房间尺寸把握十分细致,项目管理者多次进行现场指导。

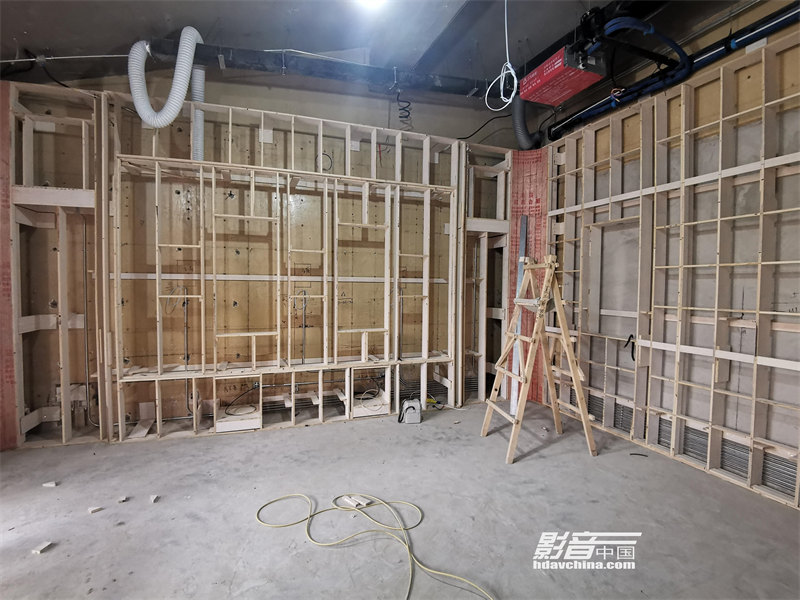

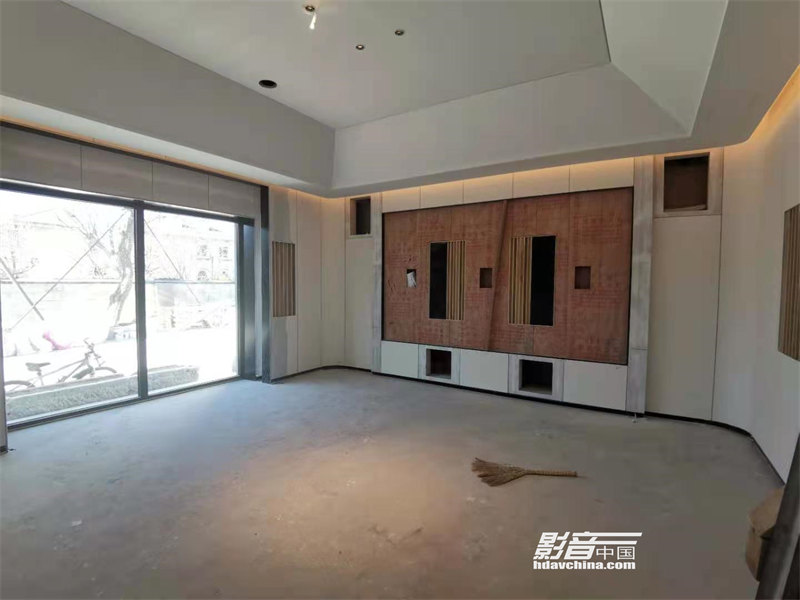

业主对美学要求较高,不允许看到凌乱的音箱放在装修层以外。设计师对前墙做了隔空声学处理,把卡拉OK音箱、主音箱和两个低音炮隐藏其中。

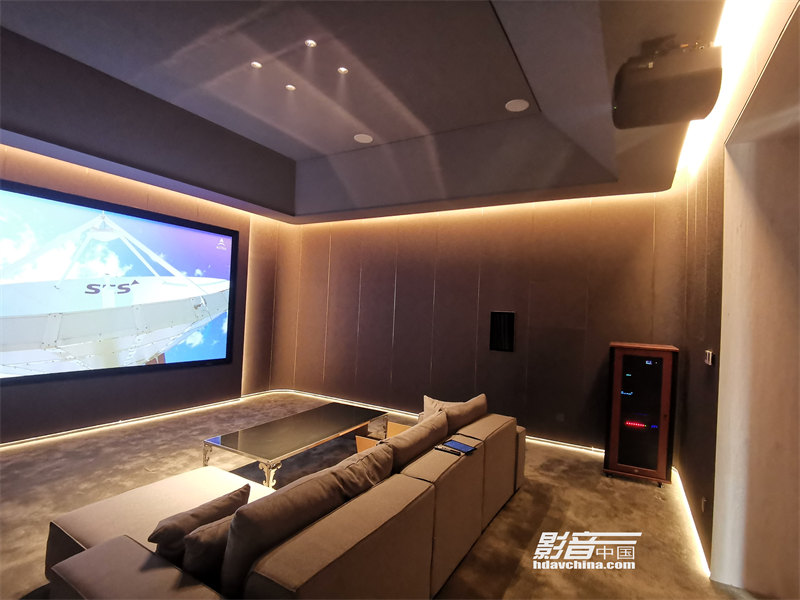

在房间的两侧和沙发背景墙上面做了声学处理,从现场照片上能看出来墙面做了几个长方形凹陷结构,在凹陷结构里面填满防火吸音材料,扩散体,面层用木制作线条做边框,中间透声布饰面。这样能够有效控制好混响时间,又不会破坏整个影音室的装修风格和美学设计。

结合以及室内吸音/扩散比例等等,都是需要认真考虑的问题。在确定好沙发位置后,于墙两侧、后墙面及聆听位置后墙上做了更多的“扩散”材料,让音乐空间感阔大、自然。这样后期听音更加细腻并有拉伸感,不会在小空间大音量时,高音尖而刺耳。施工过程中严格按照图纸施工,项目管理和施工工长也是尽职尽责,严格管理,把握每一个细节,保证交付效果。

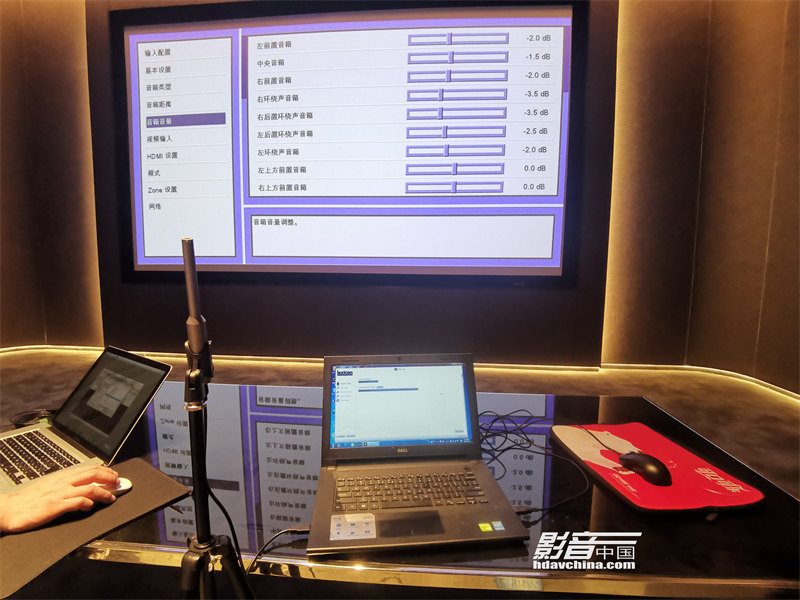

设计与调试心得

业主是十年前老客户,对集美组设计公司技术实力比较认可,但空间处理还是一个比较大的挑战,房间信息采集完后,影音设计公司团队和集美组公司经过了多次探讨装修方案。

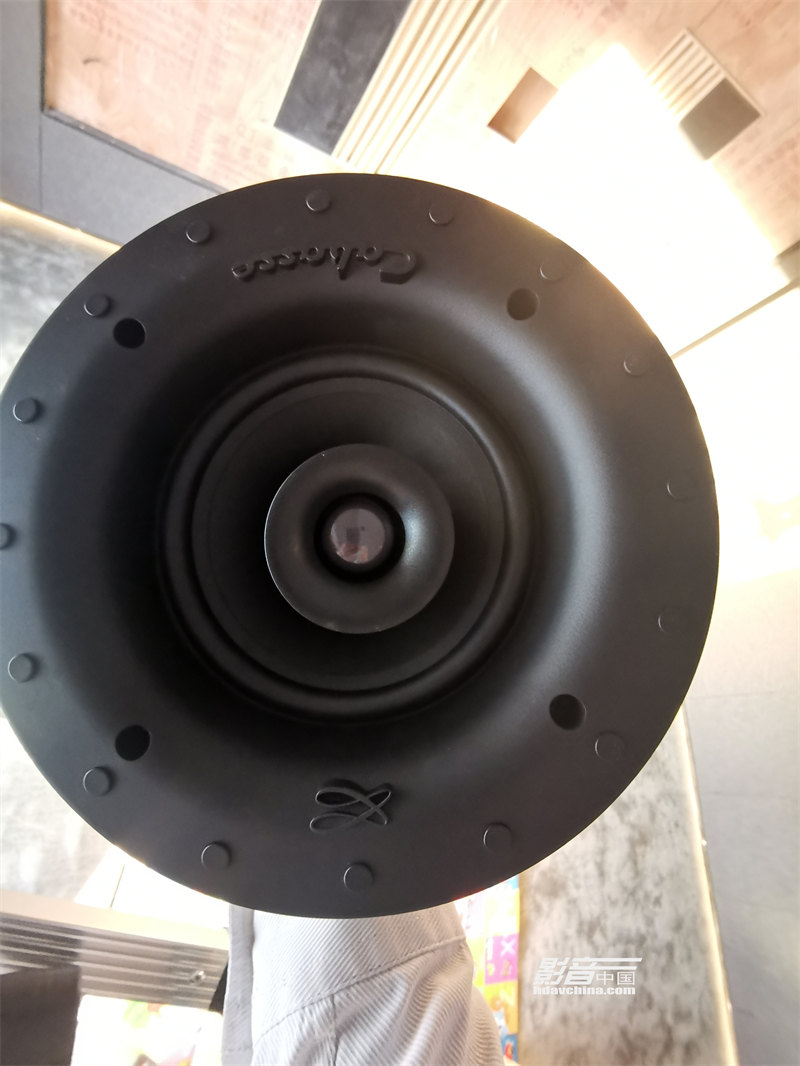

客户对整体品质要求较高,为了使影音室的声音效果发挥极致,选用了Cabass e(卡巴斯)定制系列音箱在能够保证大声压的前提下,有效衰减中高频投射距离减少墙面反射。在大制作电影震撼的表现下还能把现场音乐会原汁原味还原出来。声音清爽Q弹,高品质的音色带给人予美的享受,真正达到原音重现。配合高精准的前级解码加大功率后级功放,把效果还原得淋漓尽致。

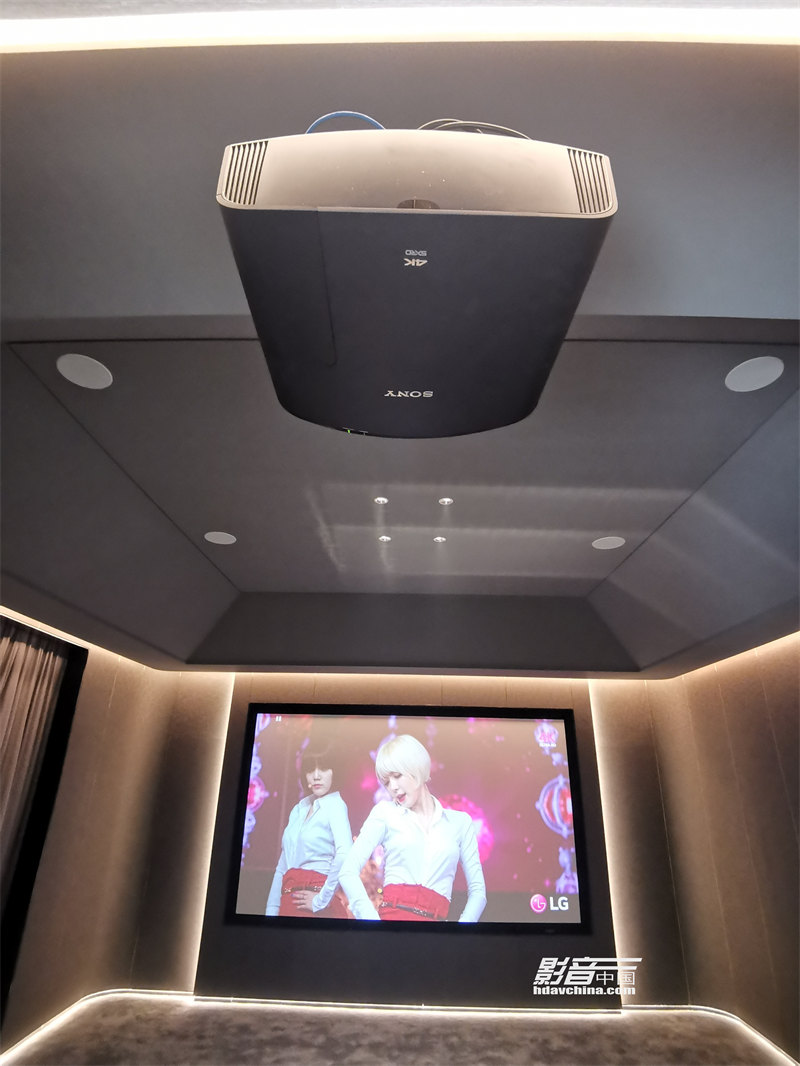

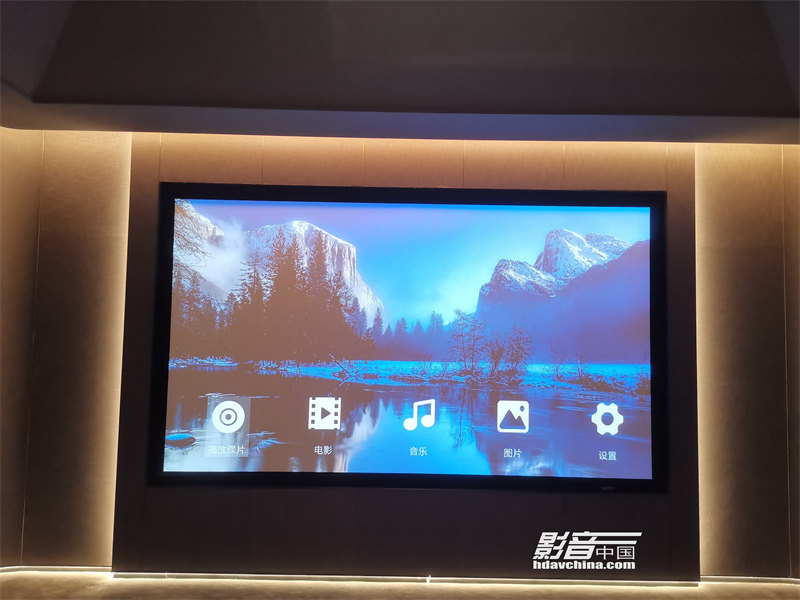

投影机选用Sony VPL-VW278,采用索尼原生4K(4096×2160)SXRD面板,观众可以欣赏到比高清画质和清晰度更佳,细节丰富,色彩真实的画面,高亮度使其在光亮环境中放映画面依然清晰。可以提供很好的娱乐感受,后期调试采用HCFR视频软件进行,高精准调试带来了清晰的画面体验。
