基本情况简介

实施方类别:影音设计师

案例类别:定制影院(含卡拉OK)

位置及周边概括性描述:广佛新世界凯璟湾别墅区

资金投入:28万元

空间信息:长6.8×宽4.2m(面积29㎡),位于B1层

用户使用需求:将地下室设计成兼顾K歌和观影的多功能影音娱乐室。想要既能唱歌又能看电影的影院;要求音质优美,还原度高;比较喜欢定制安装系列的器材;装修为简易风格,同时强调高端大气;希望有完善的售后服务团队来支撑。

设计师:梁仟雨

投身影音智能行业5年,热衷分享传递电影文化。经手打造影音案例100+,在智能家居设计、私人别墅影音设计、全宅背景音乐设计、安防监控系统设计方面,均有扎实稳固的设计工作经验。


设计/施工公司:佛山赛宾科技有限公司

器材列表

视频设备

EPSON CH-TW-9400 4K投影机

SWEIN 168寸4K高增益透声幕

音频设备(Dynaudio 7.2.4声道)

主音箱:IW17×7(左中右环绕)

天空音箱:IC17×4

超低音:达尼DALI K-14F×2

AV功放:NAD T758 V3+SAIBIN S8250后级

讯源:优视加4K U6蓝光播放器

KTV方案

MASU HK-12 KTV主音箱×2

MASU VK-10 KTV后置音箱×2

MASU PK-2400主功放×1

MASU PK-2300后置功放×1

视易D82 Pro点歌机×1

视易22寸触摸屏×1

BBS F-30金色无线麦克风×1

影院构建过程,声学/光学处理及特别设计

影音室处于B1层,长6.8×宽4.2m(面积28.6㎡),呈长方形结构,为构建影音室提供先天优良条件。


原始结构地下室,阴暗潮湿,首先对B1层做防水、防潮、防白蚁处理。

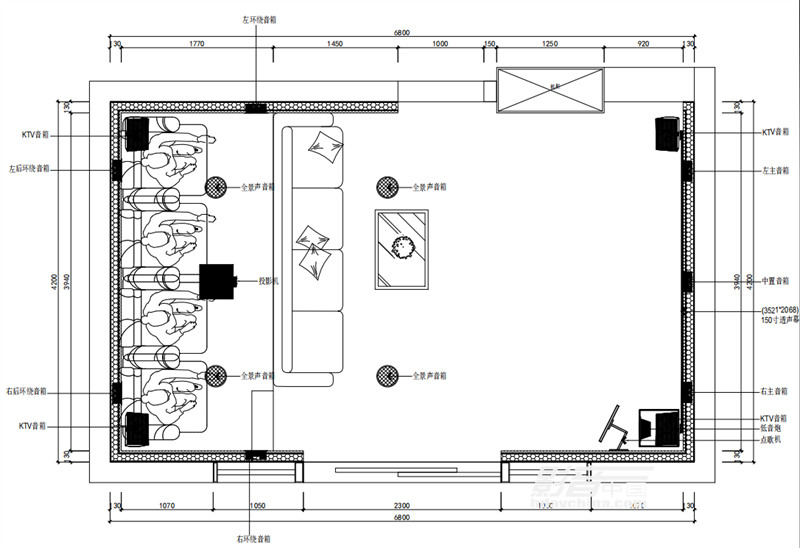

然后根据专业测量、设计所得,确认音箱的精准定位,在墙面做简易标记,更加直观帮忙施工团队一目了然进行施工。

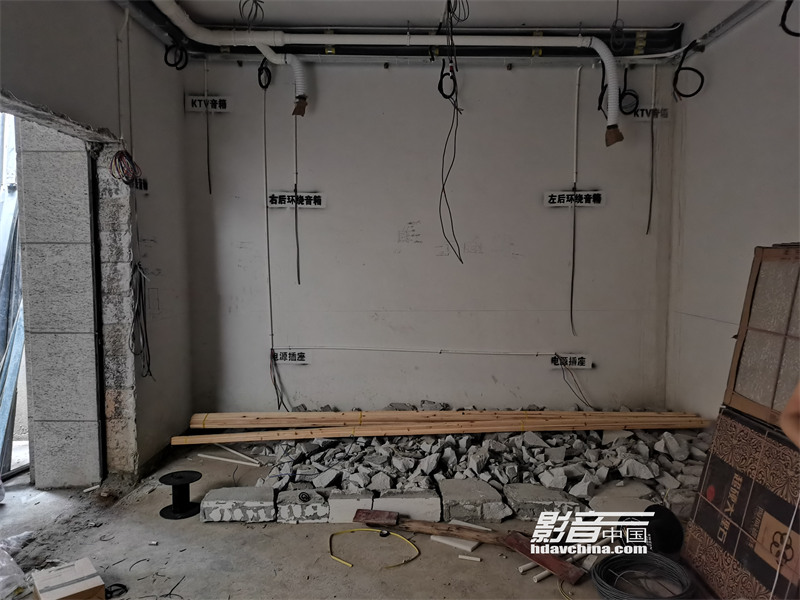

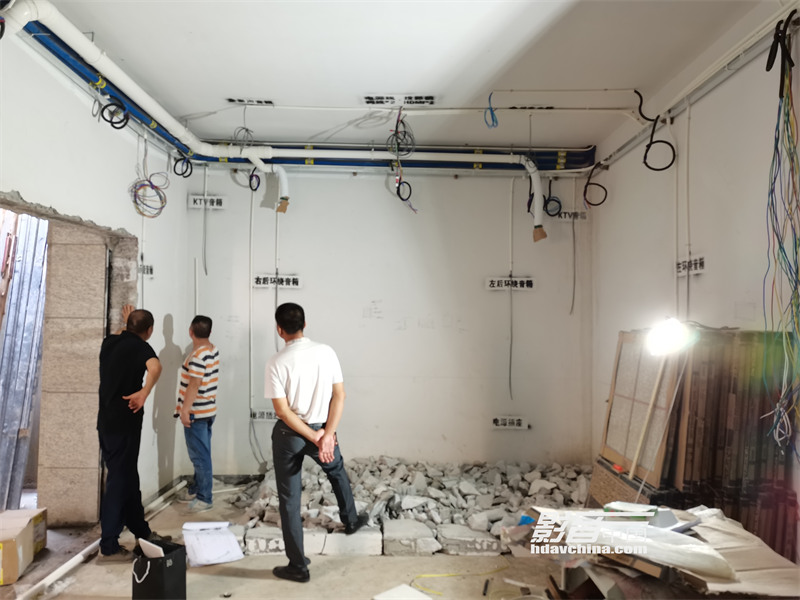

接下来根据精准的音箱定位,提前预埋音箱、灯光、空调等线路。

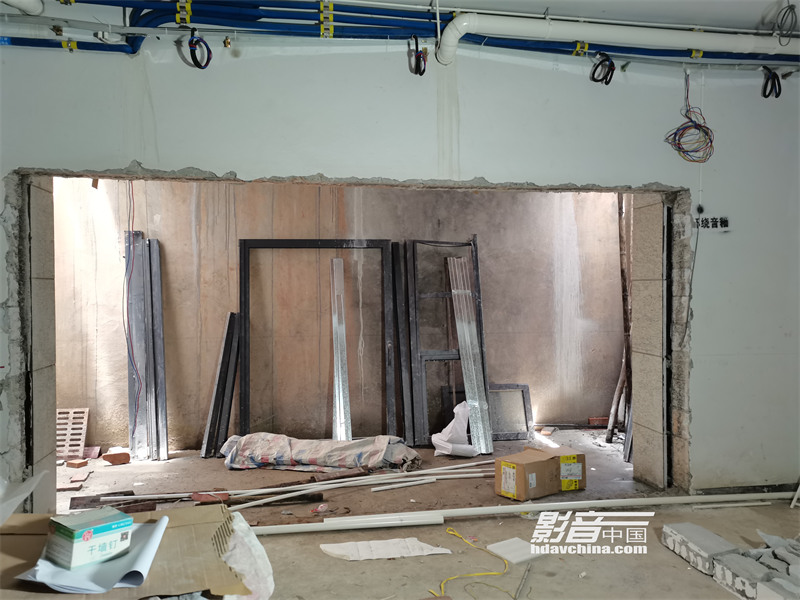

提前预量门尺,开好门洞。

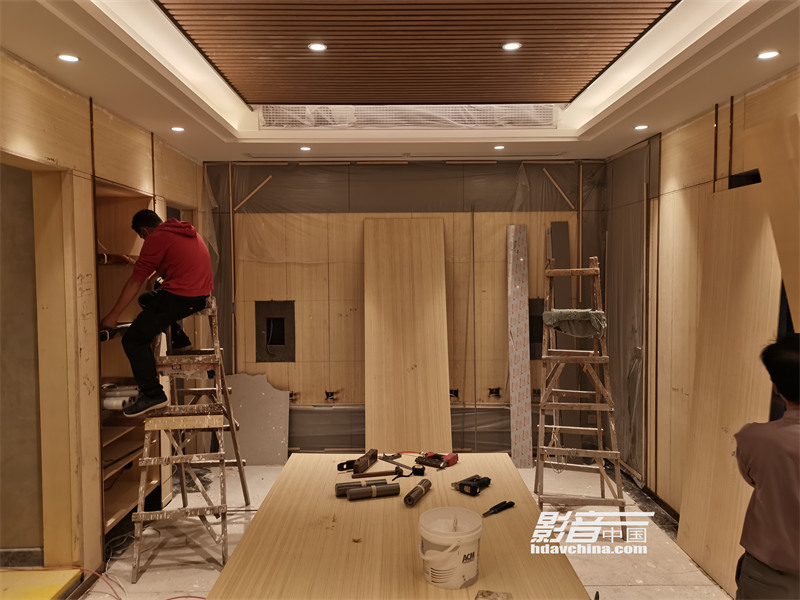

在墙身表面打木框架,构建声学环境装修。

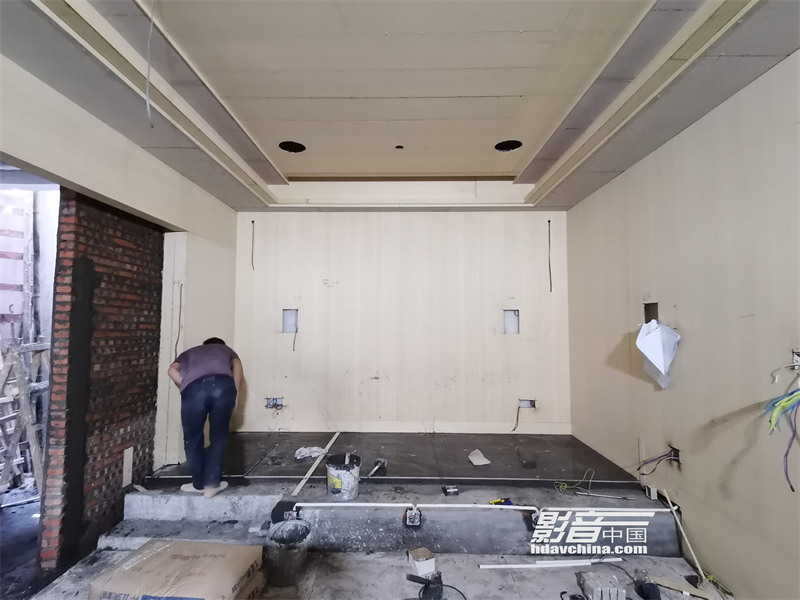

在后方观众席制作台阶,以满足双排座椅观影需求。于墙身装修内部环境,填充声学装修材料,以起到吸音、隔音的作用。在天花做减震处理。


根据器材标准开孔尺寸,提前开好音箱孔位、线位,并做到表面极尽精简。


于空间侧面做嵌入式设备机柜

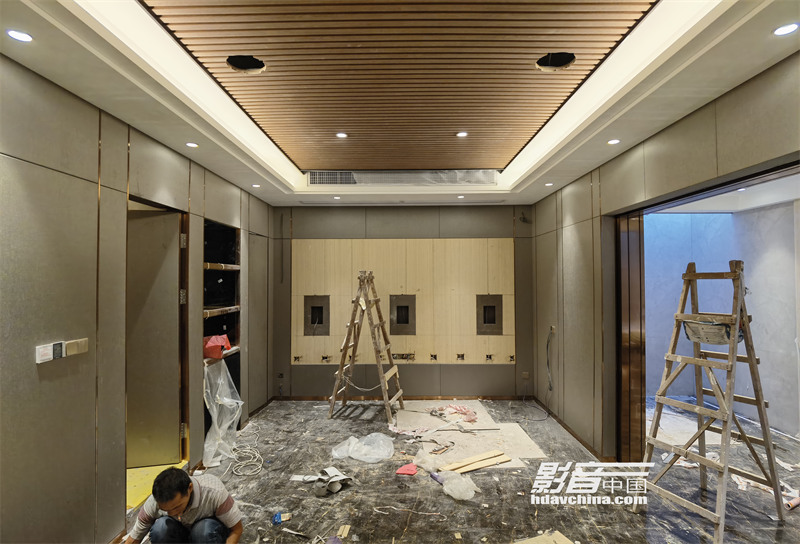

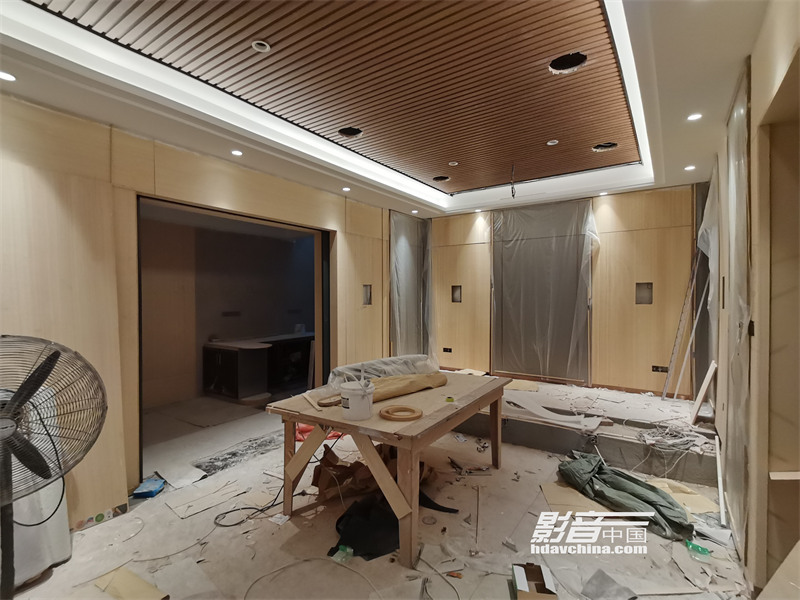

铺设声学装饰外饰面,做艺术线雕


做好线条后的空间,更有线条和氛围感,在整体上提升影音室的颜值。

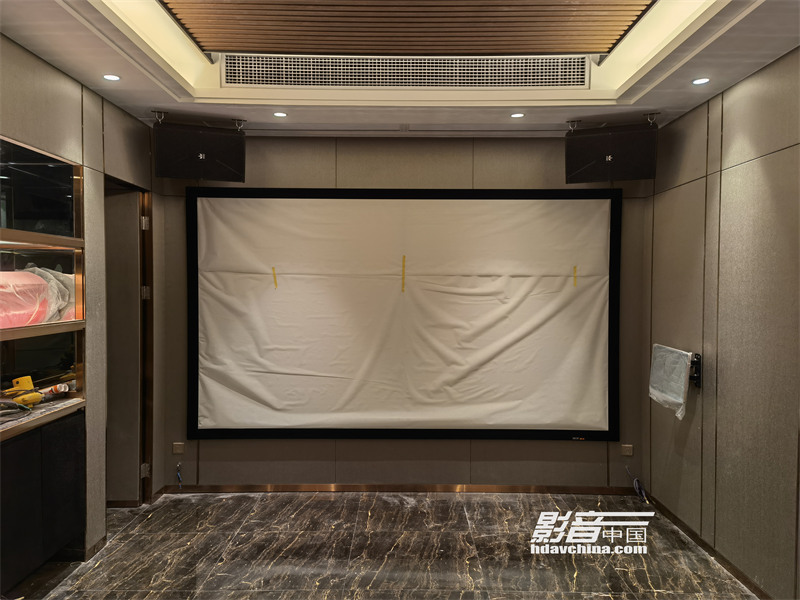

做好所有的外饰面处理,接下来就是利用空间预留好的音箱开孔位,做器材的现场安装,在安装前做好卫生处理工作,避免器材受灰尘污染。

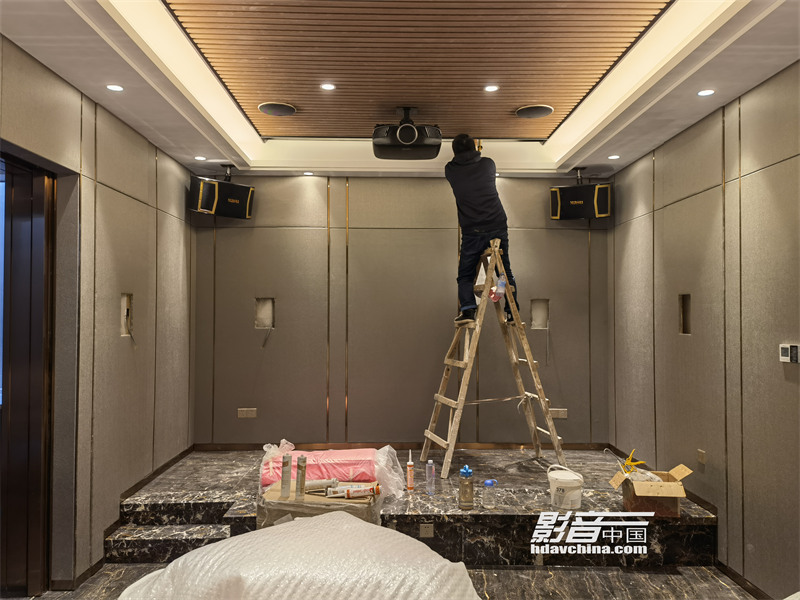

安装好超薄开孔尺寸(176×270mm)嵌入式Dynaudio 7.2.4杜比全景声4K影院设备后,再安装壁挂式MASU卡拉OK系统,两套系统分工合作,优良的音质各尽其责。

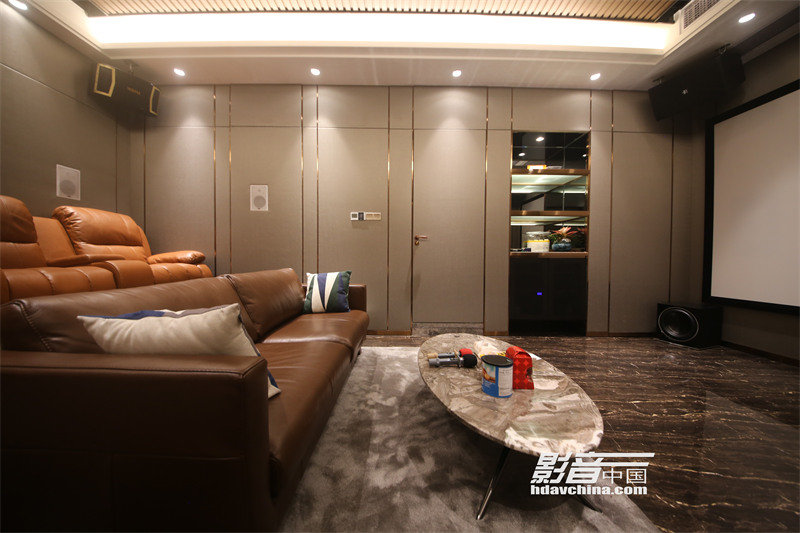

影音室配置专业影院沙发,根据空间尺寸,选择合理的后排4座。切合实际需求,前排设计L型懒人沙发。升降平躺式自动调节躺卧功能,兼具视觉感和触感,配合一些小附件,营造优质观影体验,颜色新颖活泼,让观影提供舒适的环境。


设计与调试心得

构建这个工程的最终目标,不仅仅要带来美轮美奂的视觉享受,更要打造影音效果极致的私人影音室,精致专业的施工、设计、构建、调试,到客户满意度调查……

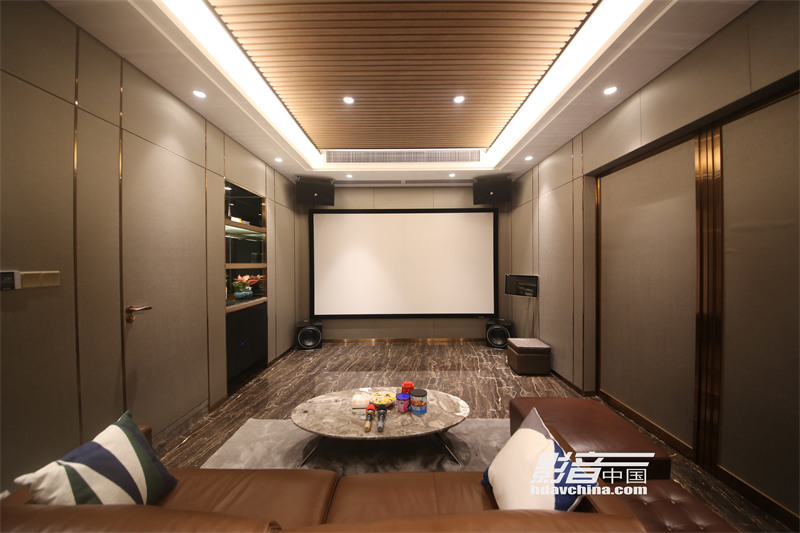

交付使用后的影音室,无论整体装修(中式简易)还是器材搭配,再到效果,都完爆业主预期,深得嘉许。
