基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:湖南省长沙市开福区北辰中信广场

资金投入:器材211万元,装修30万元

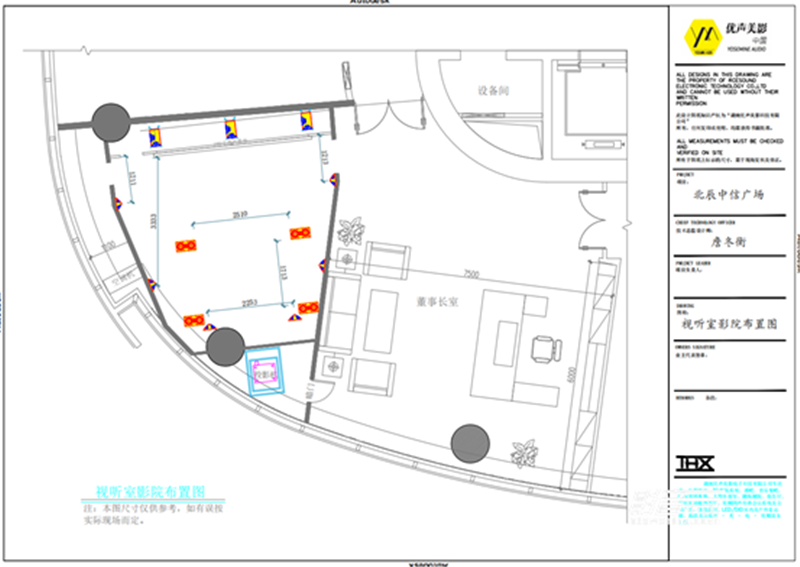

空间信息:长6.1×宽5.2×高3.5m(31.7㎡)

用户使用需求:实现极致沉浸式影院效果。对原有的办公室视听室进行改造,完全拆除以扩大面积,增加放映空间

设计师:詹冬衡

2001年进入音视频行业,曾参与过2016年超级女声(长沙赛区)舞台音响灯光项目、XX重工总裁府邸全宅智能及影院设计施工。HAA、CEDIA、THX认证工程师,清华大学建筑声学模拟软件与测量师、KNX国际智能协会会员、KNX智能认证工程师。

设计/施工公司:优声美影(湖南)智能科技有限公司



器材列表

放映(投影)机:BARCO巴可SP4K-12C

幕布:焦点纳米微孔透声幕180英寸

播放机:OPPO 205悟空版

前级:STORM AUDIO ISP32 MK2

后级:STARKE SOUND A7 480×2、STARKE SOUND A8 350×1

主音箱:STARKE SOUND IC-H5 Elite×3

前置增宽:STARKE SOUND SR3×2

前置增高:STARKE SOUND IW-H3×3

环绕音箱:STARKE SOUND SR3×4

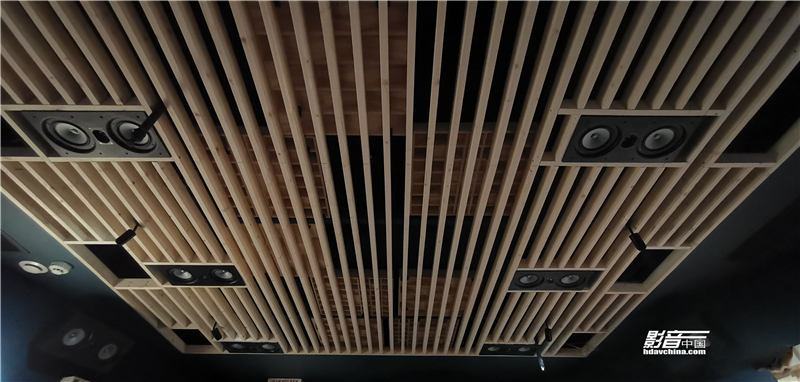

天空音箱:STARKE SOUND AX65×8

超低音:STARKE SOUND SUB45×2、STARKE SOUND SUB35×2

线材:SOMMER苏墨、菲伯尔

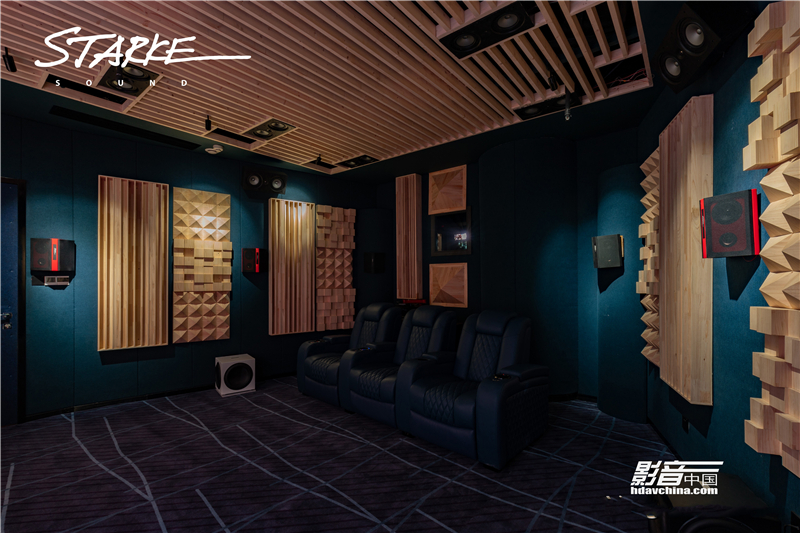

影院构建过程,声学/光学处理及特别设计


客户影音室的音频升级始于2019年5月。原来的配置包括马兰士8805前级和丹拿、达尼、SVS超低音组成的7.2.4声道组合,升级目标为STARKE SOUND的主音箱和雷鸣超低音,前级更换成法国STORM AUDIO(风暴)ISP20 MK1。选用同一品牌音箱,目的在于确保音色得到自然统一,声场过渡衔接改善。

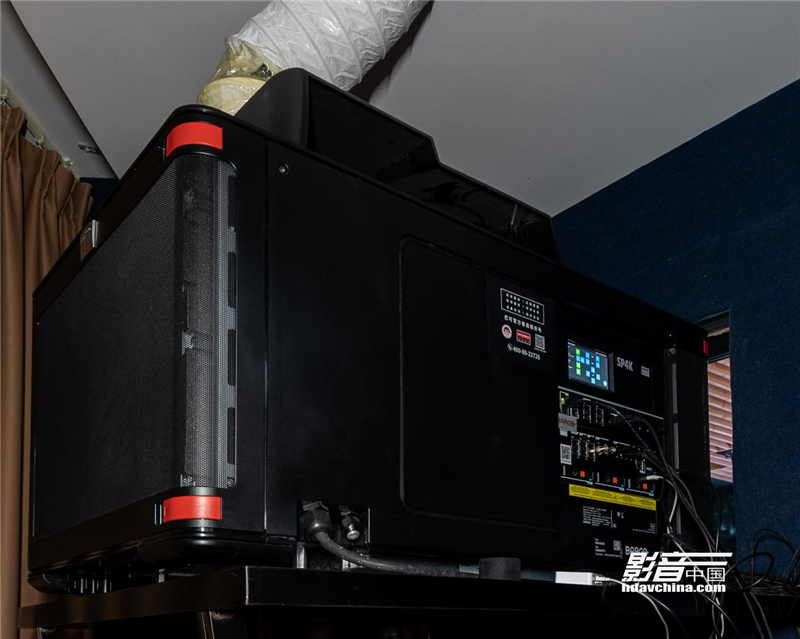

投影机的升级始于2019年8月。客户经多方打探后,尝试选择BARCO新一代3DLP激光放映机SP4K-12C。这是台院线用的12000流明电影放映机,而非家用投影机,BARCO定义的适合范围是10~20m宽的画幅,换算后约为450英寸起跳。这台放映机投射在180英寸屏幕上,相当于杀鸡用牛刀,因此去年11月买来后才看过一次。当时的表现也并不如意(SP4K-12C是台DCI认证,色域达到Rec.2020约98.5%的机器,民用片源是SDR和HDR两种格式,与DCI不一样,涉及到色彩映射),主要是HDR的映射不对,GAMMA和色彩都没法精准映射,即图像看起来偏灰、没有层次感,完全显现不出这台放映机应有的实力。其后客户尝试了卢马根视频处理器方案,最终也是无功而返,只能靠自己深挖这台放映机中的各种设置。


这次看到STORM AUDIO ISP20MK2,再看SP4K-12C的表现,终于能看出大概的实力,客户自豪得说:“我是国内首批SP4K-12C买家,当时纯进口,还没有国产,BARCO的工程师也没有人掌握SP4K-12C的调校,只好自己钻研,现在BARCO工程师还要来请教我怎么调机器!”

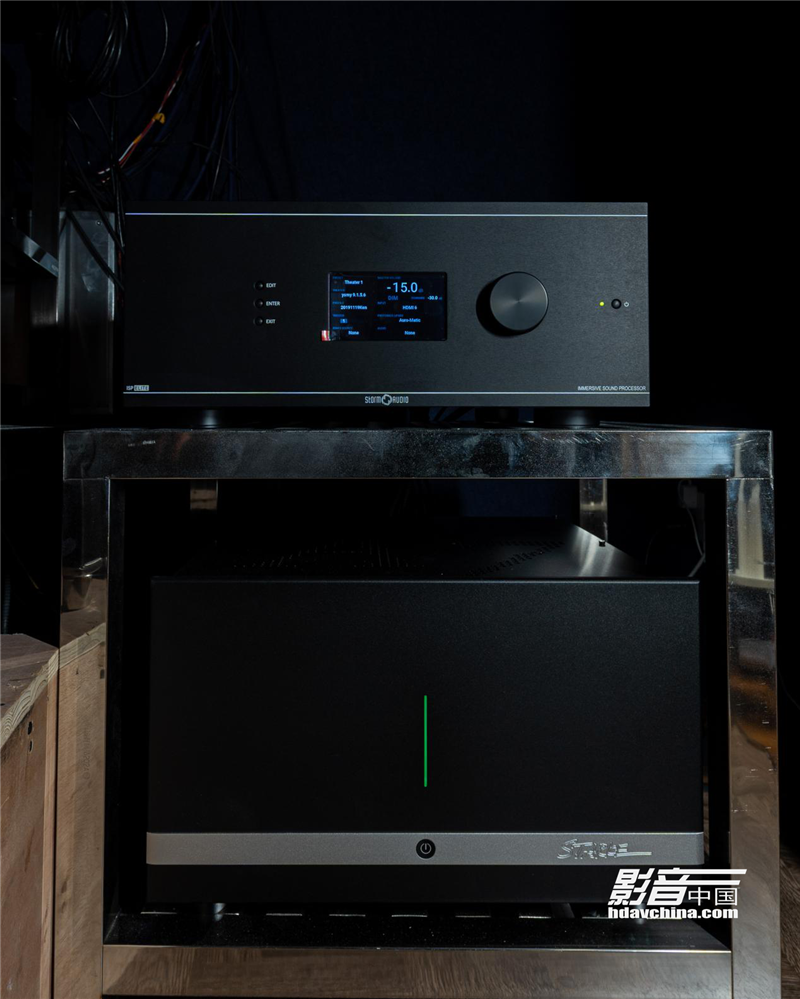

当客户知道STORM AUDIO I推出MK2后,他又按捺不住,决定把20声道的MK1升级成32声道的MK2,把雷鸣L22超低音升级成STARKE SUB45,把D类的STARKE D7后级升级成最新的甲类STARKE A8。




设计与调试心得

经过之前的升级,客户已是4炮用户,采用十字架摆位,前炮是STARKE SUB45,左右炮是STARKE SUB35,后炮是雷鸣L22。

本次升级的一个重点是,把后炮更换成SUB45,是个相当有难度的事情。L22是一颗双12寸600W的超低音,能量是4个炮里最弱的,所以摆放在沙发背后隐形起来比较容易。现在更换成2500W的SUB45就比较让人担心了,功率增加了4倍,能量非常大,处理不好就会非常不自然,破坏整个声场,无时无刻感觉到后面有低音炮存在。



代理商优美总部已率先升级了STORM AUDIO 4.0固件,Dirac Live也是最新版本且支持Bass Control功能。同一套系统,使用BC算法重新调试以后,低音炮进一步“隐形”,这让设计师有了充足信心。

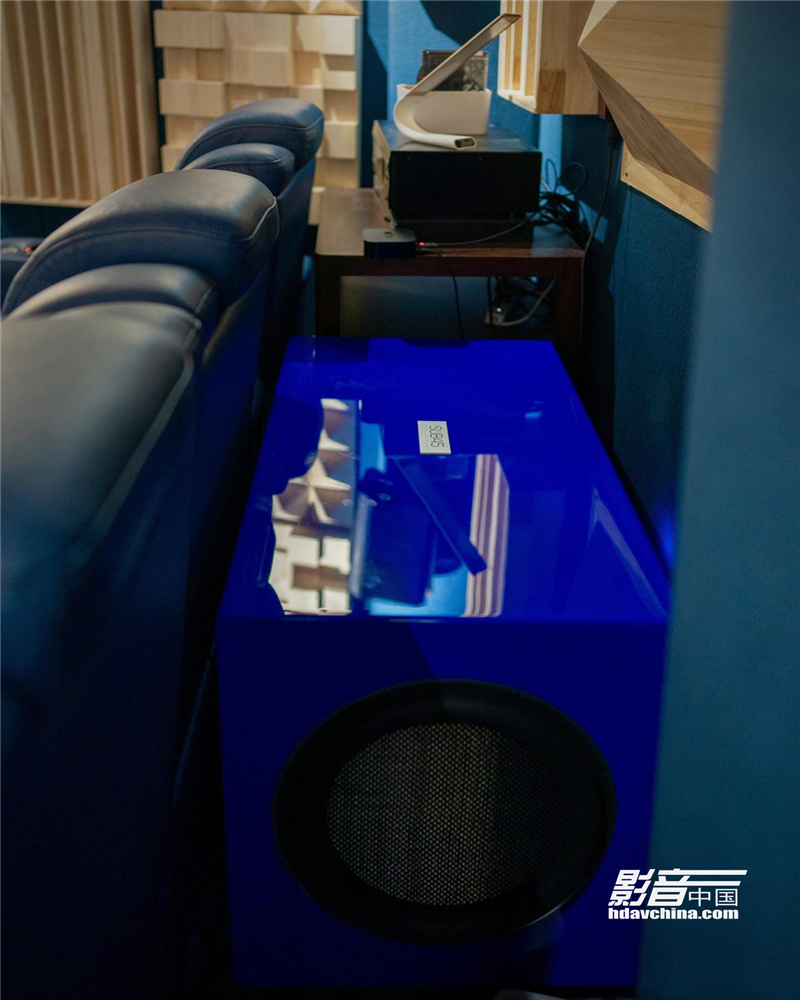

客户这里最后的结果还是让人非常惊讶!紧紧贴着沙发背后、这么硕大的一个超低音,竟然完全“消失”了!仿佛就不存在,可是低频的清晰度、量感、密度和层次实实在在提升一大截,你就是感觉不到视听室里面有4个超低音,完全融合到了系统里面,演唱会低音鼓该定位在屏幕就在屏幕,电影里该四处乱窜的低频就往四处乱窜,指哪打哪。


客户说他玩音响已经有些年了,可是直到买了STORM AUDIO后才算入了门。原来前级对声音有如此重大的影响。本次升级STORM AUDIO MK2前级功放、STARKE A8后级和SUB45低音炮,让系统有了脱胎换骨的改变。可是这不是终点,只是又一次的重新上路。最近,客户又琢磨换个更大的地方,让BARCO SP4K-12C可以投射到250英寸以上的银幕,让32声道的STORM AUDIO MK2驾驭更多的声道,期待着STARKE新P专业系列号角早日上市,客户已经口头预定了一套。




※  致读者:影音CN所刊案例均为设计师投稿。为保障原作者权益,减少盗图纠纷,案例版面图片均已加水印处理。由此可能影响读者的阅读,特表歉意。
