在客厅影院或家庭影院系统中,低音炮一向被认为是最难隐藏的。通常情况下,它都以四四方方的箱体外摆在空间中,令人无法忽视。但你是否想过,低音炮也可以横躺着塞进沙发底下,入墙甚至吸顶安装,完全不见箱体痕迹,与家居装饰融为一体呢?与此同时,又能通过APP调校等技术手段,始终保持最佳性能和低频效果。听起来是不小的挑战,但德国音响品牌ELAC却有志于此,希望能为用户提供灵活简洁的低音炮解决方案。

入墙或吸顶安装

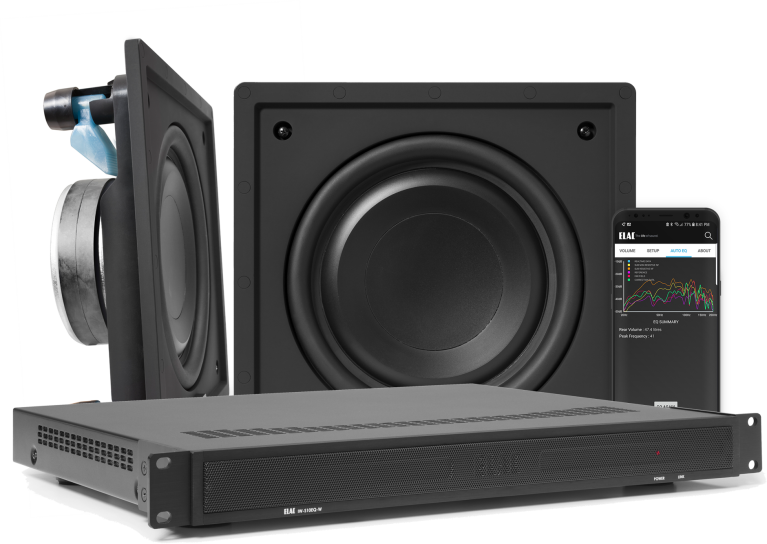

将低音炮入墙安装?可能很多人第一反应是这么大的箱体怎么可能嵌进墙里呢。没错,传统的低音炮确实做不到。但是ELAC Integrator系列入墙低音炮不一样。以该系列的IW-S10EQ-W低音炮为例。它无需背箱,配备的10英寸薄型低音单元拥有在12英寸低音单元上才会使用的电机结构,与随附的40OW放大器(机架安装)配合使用。


为了确保性能的稳定和出色,Integrator系列入墙低音炮搭载由APP控制的箱体音量校正技术和自动均衡器,能够分析墙壁内部空间,优化低频输出效果。通过ELAC专有的In Wall Control应用程序,就能使用12波段参数均衡器自动均衡,也可以进行手动调整。

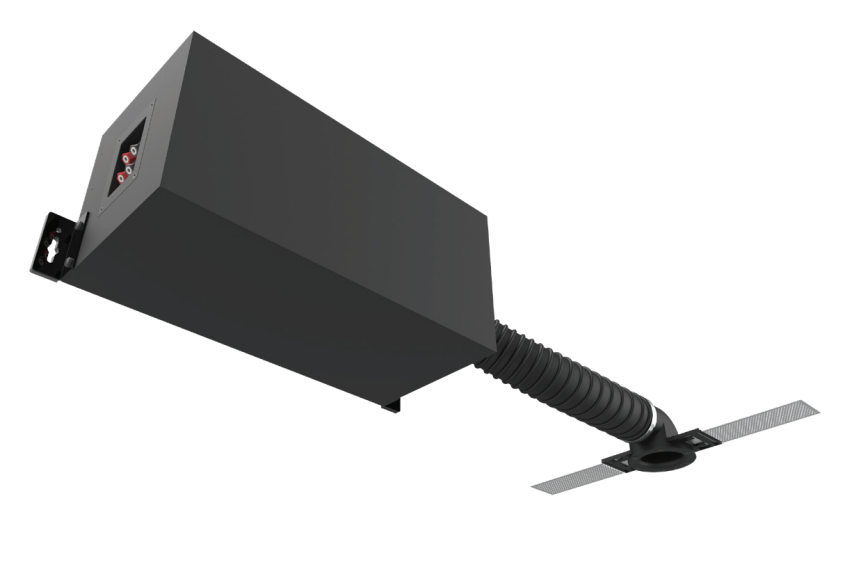

如果你想低音炮看起来更低调一点,不仅不见箱体,连低音单元也一并“消失”的话,Integrator系列还有“隐身”效果更强的被动式入墙/吸顶低音炮

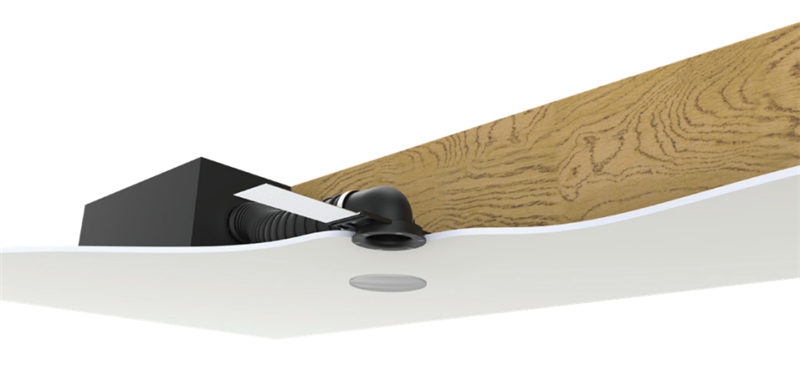

这款低音炮内置6.5英寸双音圈低音单元,低频在隐藏起来的长方箱体中产生后,经过一条柔性管道,从灵活的端口输出。其中肩负传输任务的柔性端口管设计得柔软而坚固,既保证安装的灵活性,又最大程度地减少了导致端口噪音的风流。


如此一来,你既感受到强劲的低频,又完全看不到低音炮的身影,放眼所及只是一个4英寸的小孔。而且端口耦合环可进行修整,以适配圆形或方形网罩,看起来和家用照明顶灯的大小和形状别无二致,完美融入家居环境,隐身技能Max!搭配该系列的功率放大器一起使用,效果更佳。

将低音炮塞到沙发底下

不过,在墙壁或天花板开孔可是项不小的工程,若是客厅或其它空间已经装修完毕,如此大费周章未免有些不切实际,这时选择来自ELAC的Muro系列超薄低音炮,同样能达到一流的隐身效果。

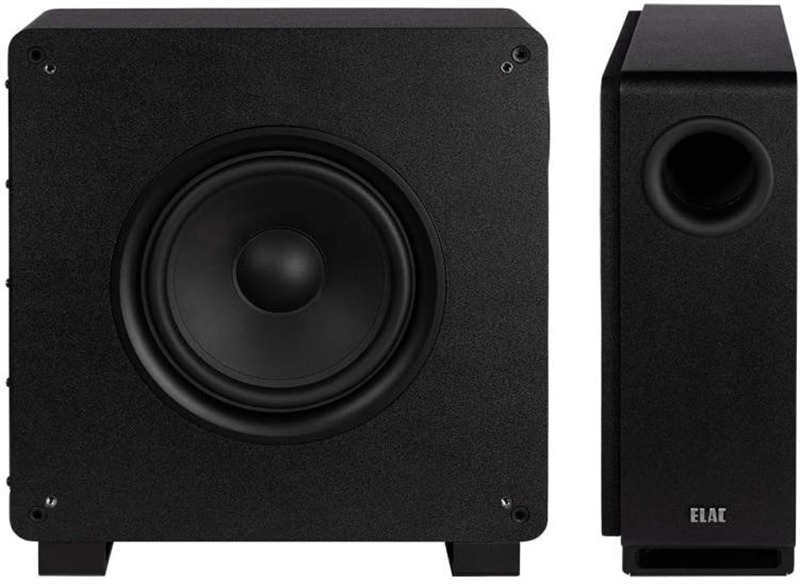

SUB2010和SUB2020的优势显而易见,凭借着远薄于传统低音炮的箱体,它们可竖放可横放,靠墙或藏在沙发底下都不突兀,对于注重美观又渴望低频能量的客厅环境来说再合适不过。需要的话,还可添加AirX2发射器实现无线连接,让摆位更加灵活自由,或是搭配同系列的Soundbar条形音箱和壁挂音箱来组建“超薄型”客厅影院。

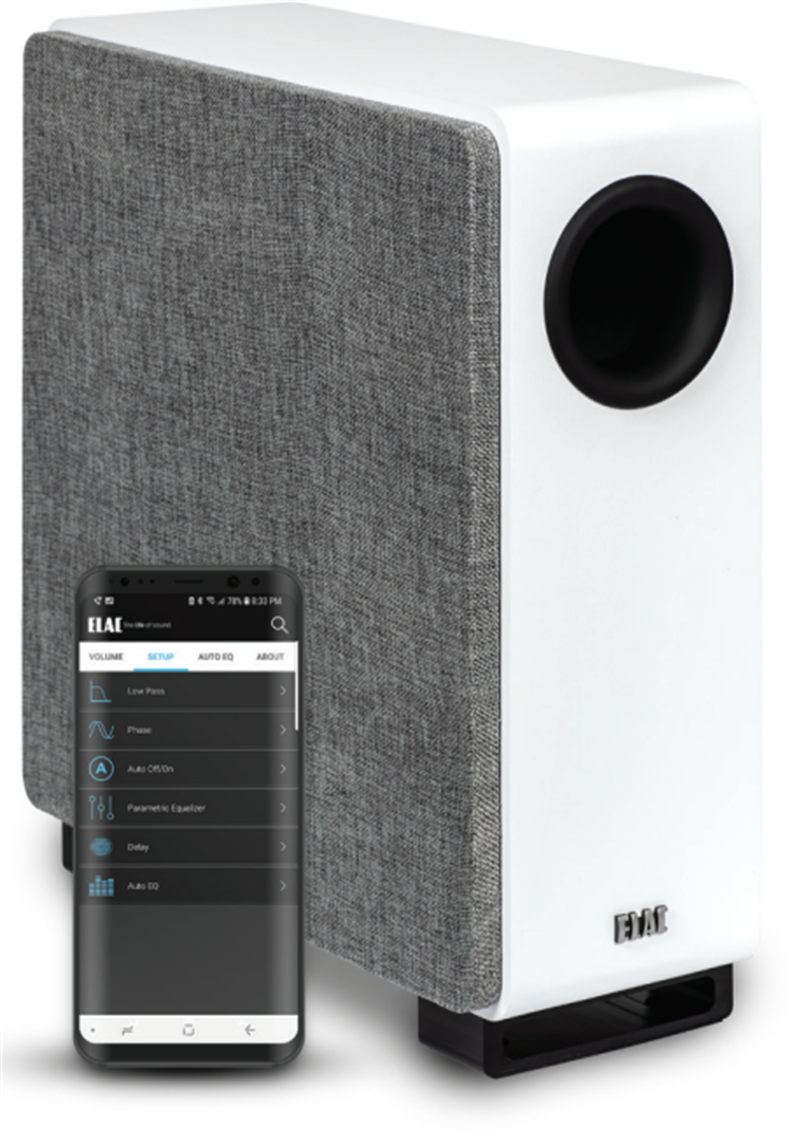

另外值得一提的是,Muro系列超薄低音炮果断摒弃传统的旋钮控制功能,集成了ELAC的高级数字控制系统,也可用专属的ELAC SUB Control 2.0 APP进行设置和控制。




用APP“定制”低频效果

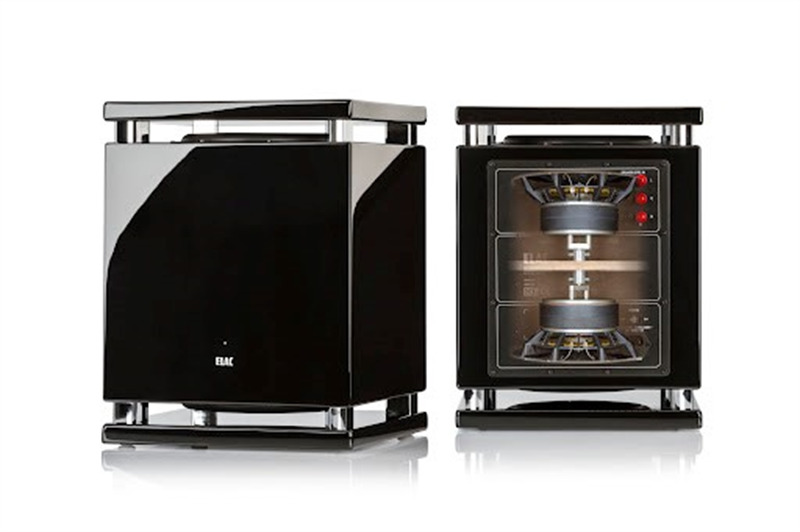

其实,使用手机APP来调校低音炮并不是一件新鲜事,但实际操控体验和效果还要上手试玩才知道。为此,我们特地向影音大师借了一只ELAC SUB 2070低音炮。它内置的双十寸低音单元采用经典的Push-Push / Pull-Pull设计,既可以抵消单元运动的反作用力,减少箱体振动产生的音染,提升低频的细节和层次,又能显著增强低频的量感和冲击力。最重要的是,它也支持ELAC SUB Control 2.0 APP操控。


在介绍这个APP的功能和操作之前,我们不妨设想一下,如果SUB 2070不支持APP调校的话,我们应该如何完成调校?保守估计,至少需要以下设备:

·信号发生器(用于发出低频信号)

·麦克风(用于收集低频信号)

·RTA实时分析仪(用于测量频响曲线)

·支持EQ调整的家庭影院功放

暂且不论功放的EQ调整功能不够细致完善,需要额外接入Mini DSP等其它工具的情况,光是准备和连接上述设备,就要花费不少人力物力和时间,整个调校过程也比较复杂繁琐,对于新手而言并不友好。

而有了ELAC SUB Control 2.0 APP,你只需要一台手机就能完成从测量到调校的所有流程

在手机蓝牙和SUB 2070低音炮电源都打开的状态下,SUB Control 2.0 APP(同时支持苹果和安卓设备)会迅速寻找到SUB 2070低音炮。

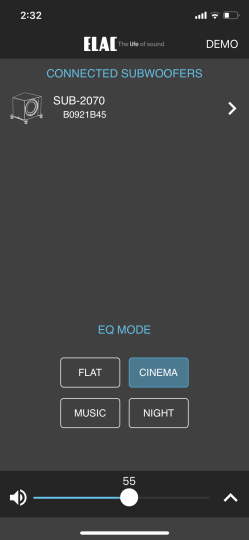

一旦连接成功,APP主界面将显示SUB 2070低音炮的相关信息和音量,并提供FLAT、CINEMA、MUSIC和NIGHT四种EQ模式供用户选择

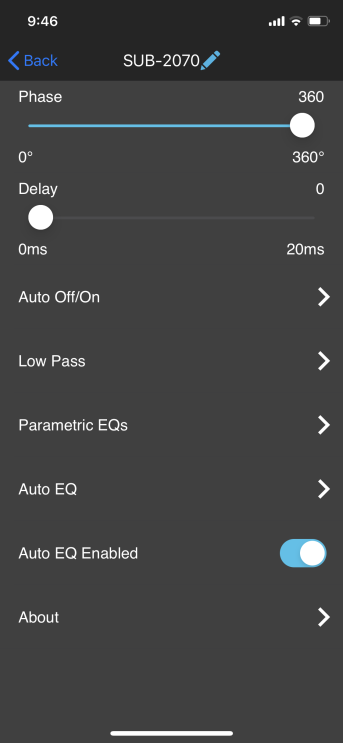

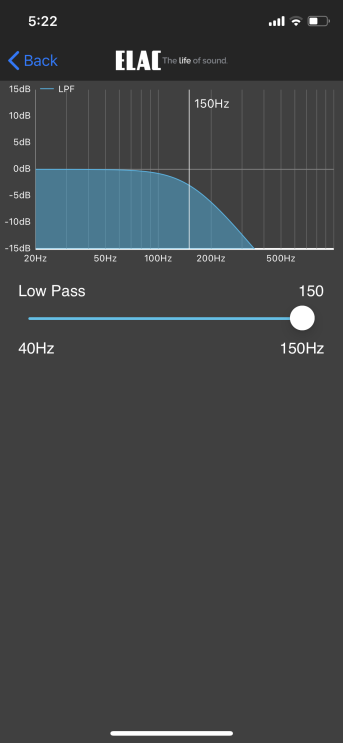

设置相位、延时、低通滤波是基本操作

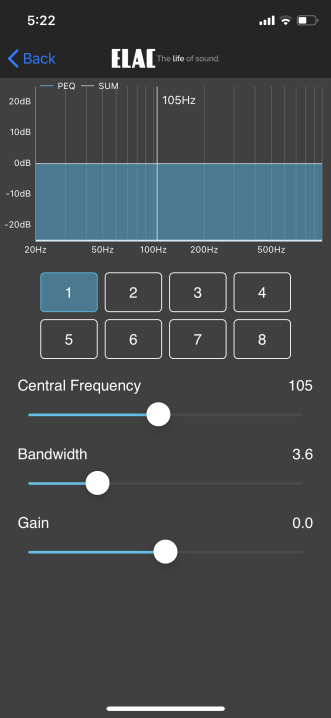

APP中共有8段PEQ可调,你可以选定20Hz-500Hz内的任一中心频率和频宽,对特定频段的增益进行调整

当然,你也可以直接启用自动EQ模式。根据APP指示,先将手机麦克风靠近SUB 2070低音炮,测试近场特性,再回到聆听位置,重新测试一遍,此时的低频会受到了房间因素的影响。SUB Control 2.0 APP的自动EQ功能将利用算法对其进行自动校正。

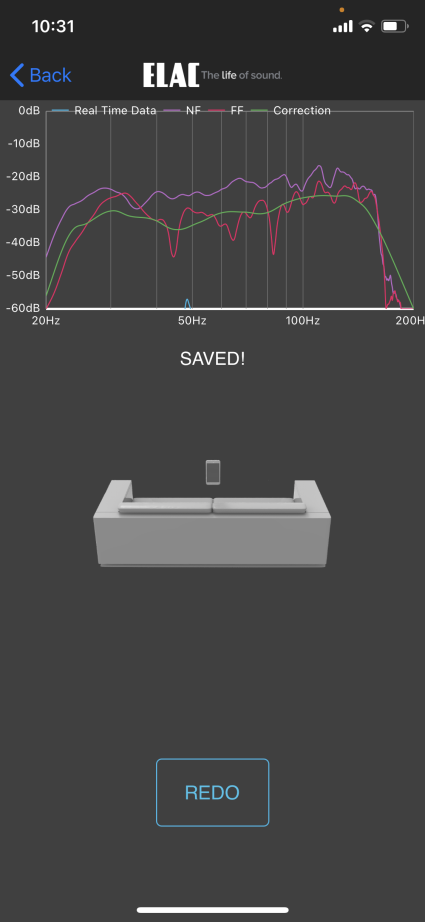

如图所示,紫色曲线是近场曲线,红色曲线是聆听位置的曲线,绿色曲线是校正后的曲线。从近场曲线可以看到,SUB 2070低音炮在40-90Hz频段保持着非常平稳的表现

从个人的体验来看,SUB Control 2.0 APP不仅操作简便,而且可玩性非常强。它的自动EQ功能可随时打开或关闭,方便你进行校正前后的对比,假设你最后不打算启用自动EQ功能,也能从测试曲线得知聆听位置低频的基本情况,让手动调整的针对性更强。8段PEQ的相关参数调整也非常精细,低频的多少强弱完全由你自己决定。

当我们想对低音炮进行调校时,只管端坐在聆听位置,一边滑动手机调整参数,一边感受低频的变化,直到调出你自己满意的效果为止。就算你是刚刚入门的新手,也无需因调校设备或流程的复杂望而却步,尽管放心大胆地享受调校低音炮的乐趣吧!

基本技术参数

IW-S10EQ-W

低音单元:10英寸复合纸盆

频率响应:28-150Hz

交叉频率:50-150Hz

攻放类型:BASH

功放功率:400 W (RMS)

APP控制:支持 (iOS and Android)

输入:RCA (L,R/LFE)×2

尺寸(H×W×D):304.8×309.8×107.4mm

安装深度:97mm

参考价格:14990/只

SUB 2010

低音单元:8英寸复合纸盆

交叉频率:可变(50Hz -150Hz)

频率响应:35-150 Hz

功率输出:125W-250W(峰值)

输入:L/R/LFE/无线

App控制:支持 (iOS and Android)

AutoEQ:支持 (iOS and Android)

参考价格:6990元/只

SUB 2020

低音单元:10英寸复合纸盆

交叉频率:可变(50Hz -150Hz)

频率响应:35-150 Hz

功率输出:250W-500W(峰值)

输入:L/R/LFE/无线

App控制:支持 (iOS and Android)

AutoEQ:支持 (iOS and Android)

参考价格:8990元/只

SUB 2070

低音单元:2×250mm,AS-XR振膜

频率响应:18-180Hz

功放类型:BASH

最大功放功率:600W

尺寸(H×W×D):475×360×385mm

重量:32kg

参考价格:21900元/只
