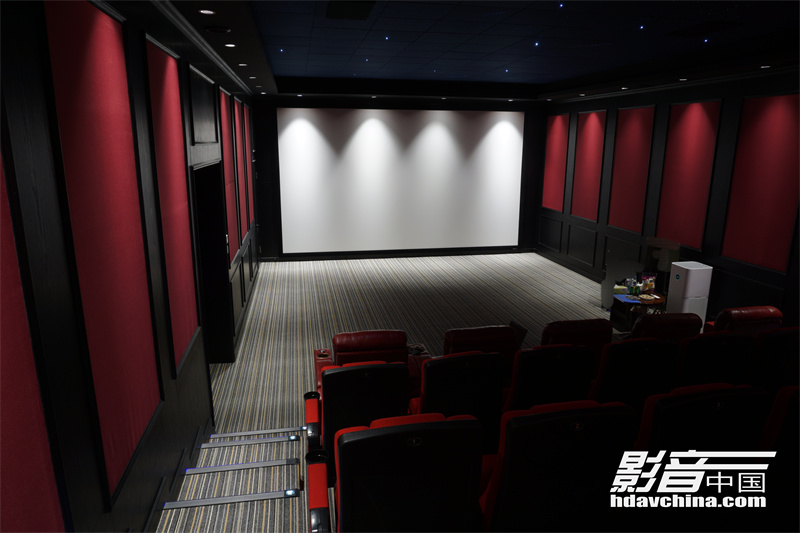

【方案.私人影院】辽宁葫芦岛：37座位240英寸智能化全景声3D影院_定制影院

基本情况简介
实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：辽宁省葫芦岛市市郊一处美丽的滨海度假区。

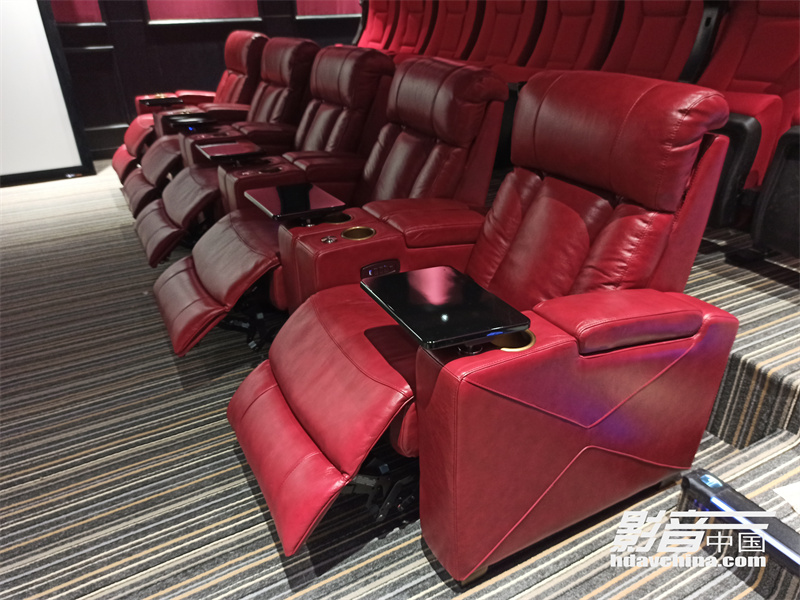

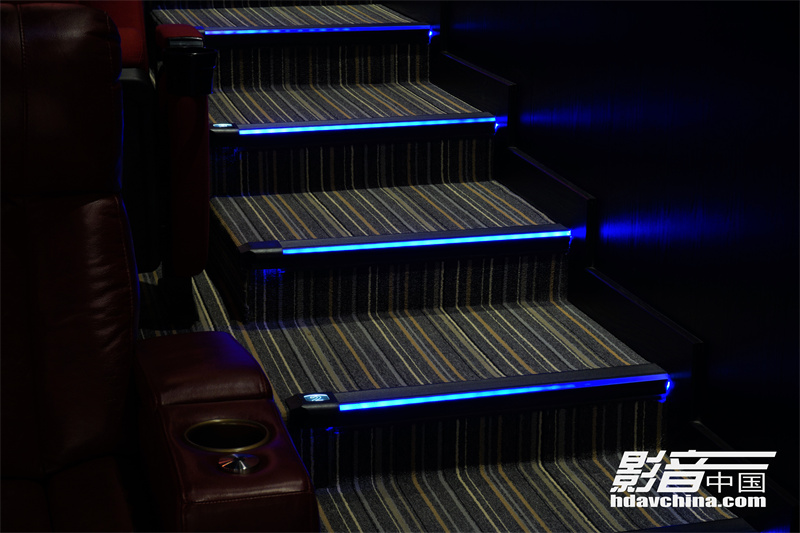

整体资金投入：共计约85万元。影音设备39万元、建声处理（弹性减力墙专用构件，调谐吸声模块、非对称扩散模块、透声布内饰）10万元、5张谛凡喏高级3电动座椅 +标准影院座椅影音座椅32张10万元、基础装修25万元（地台浇筑+弹性剪力墙隔声结构+板材+地毯+星空顶+装修物料+人工+门+台阶灯+材料+人工+星空顶）。

空间信息：长13米×宽6.8米×高3.5米

用户使用需求：在如此完美比例和规模感十足的空间内，期待建造一间在本地乃至周边地区，类似空间内效果最好的影音室，要有设计感，风格上经得起时光的考验，体现专业性、不浮夸、现代化程度高、影音效果好、亮度充足，要达到影院全高清并支持3D的标准。座椅舒适，满足多人观赏，做出一间体验感极好的定制影院。

设计师：赵珂伦，曾参与THX、CEDIA培训课程，VC认证，荣获2019年度全国定制影院类十大影音设计师，现任辽宁锦州珂伦臻享影院设计工作室技术总监。在2015-2020由权威专业期刊《家庭影院技术》与《影音中国》举办“年度私人影院创意设计大赛中，影院设计作品荣获“独立视听室优秀设计大奖”、“3D/4K影院优秀设计大奖”、“索尼4K投影机应用优选奖”等多项大奖，获奖作品连续5年入选《中国家庭影音娱乐系统案例集锦》。

设计公司：辽宁锦州珂伦臻享影院设计工作室

器材列表

视频设备

投影机：丽讯DU-8090Z激光8000流明全高清3D投影机

投影幕：森美兰240寸1.85：1高精细编织透声画框幕

播放机：艾美M16 Pro智能影库、索尼蓝光播放机

音频设备

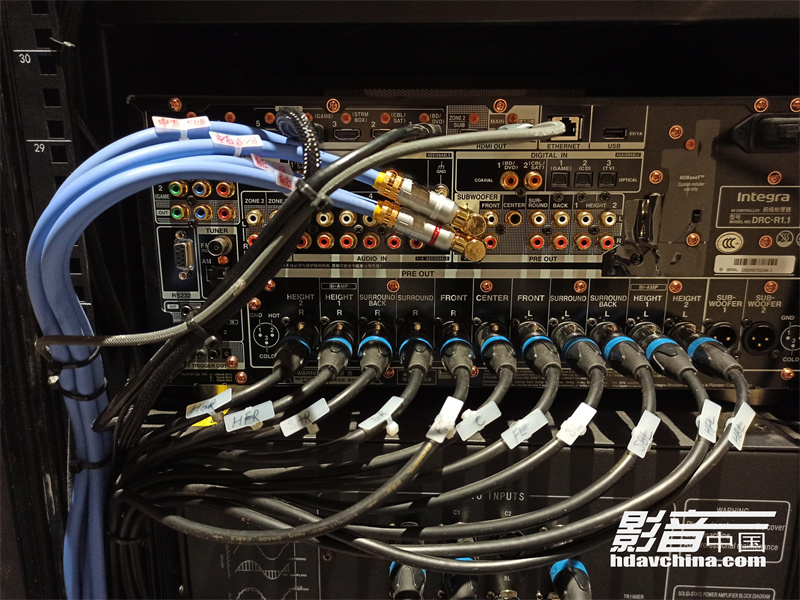

4K前级解码器：Integra（安桥）DRC-R1.1旗舰

后级放大器：WINTENS S8300 8声道后级放大器×2

主音箱（前3只）：Wharfedale（乐富豪）MI-802 ×3

环绕声/全景声音箱：Wharfedale（乐富豪）MI-602 ×8

超低音音箱：Wharfedale（乐富豪）MS-1575×2

超低音音箱：MISSION（美声）M-5122A双12寸超低音音箱×2

影音线材：FIBBR 光纤HDMI线 15米

MPS 15米 HDMI线

MPS OFC 音箱线高纯无氧铜音箱线500米

MPS OFC E-310超低音信号线（中心镀银线一根）

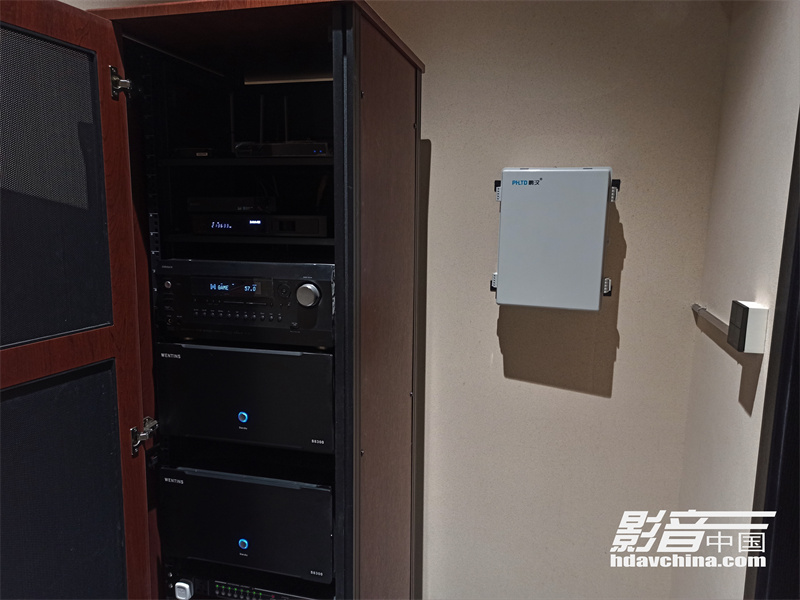

高级定制机柜：猛犸E5-1980实木中国红版本立式器材柜

航空合金3轴高稳定性精密微调投影机吊架

智能部分

Control4 EA-3中控主机

Control4 S260智能摇控器

Control4 Zigbee转红外模块

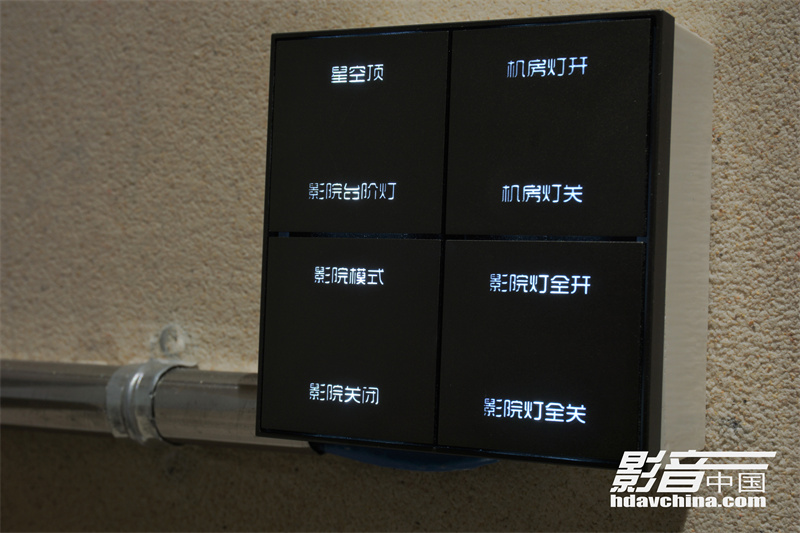

Insona 双路负载4按键场景控制面板

Insona 双路负载6按键可调光面板

Insona Zigbee 无线插座

INSONA双连位开关面板边框

INSONA无线单路调光小黑

SNOWYI 大功率4路总线灯光调光模块

专用授权电源时序器

RS232转RS485模块

DB-9串口控制线

建声构件

声辉非对称波形内嵌式扩散板、声辉宽频调谐板、SOUND-TEC红酒色透声布、环保型吸音板棉、弹性减震器、弹性减震龙骨。

影院构建过程，声学/光学处理、智能应用及特别设计

本项目吸引了本市和周边城市多家设计单位的参与竞争，本案设计师请甲方到公司展厅体验，并翻阅了他们多年影院设计的数个获奖案例，听取其对影院设计理念的陈述，充分了解到该司是能够从影院的建声、电声、视频、音频、美学、软装、灯光、智能化编程，再到项目交付前的音视频校准，全部可以独立掌握的本地设计单位。这些综合实力对后续的技术对接是非常关键的，因此业主最终信任地选择他们为其影院进行设计和系统建造。

当确定接过这个项目的重任后，设计团队又对该影院制定了严格的目标。

影院建成后的要求：

1．视频分辨率最底线要达到真正的1080P 原生分辨率，并支持帧封装高规格全高清3D；

2．因投距充足，屏幕最大化原则，投影机亮度6000至8000流明；

3．整个房间内饰面无明显反光，无明显由于二次反光对屏幕画面对比度可见的下降；

4．色彩还原真实，画面清晰，聚焦精准；

5．使用透声式屏幕，首排座椅观看画面无可见透声孔径；

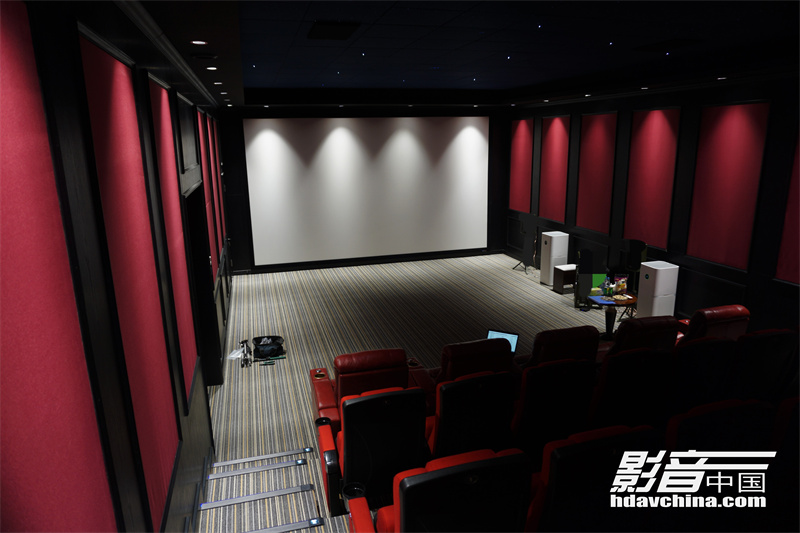

6．排距，座椅间距设计科学，每一排座椅的观众视线，不能被前排观众头顶遮挡，每一排观众可以完整看到屏幕画面的每一个显示位置，包括屏幕下方字幕；

7．达到THX标准声压级，可以满足长时间持续的THX声压级稳定工作，房间做弹性剪力墙隔声结构，尽可能减少驻波，让声音干净，减少残响，低频收放自如。

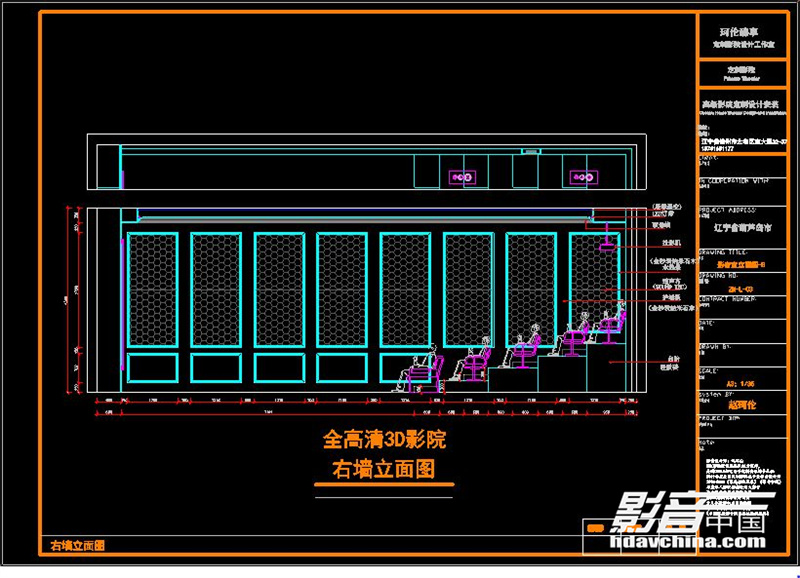

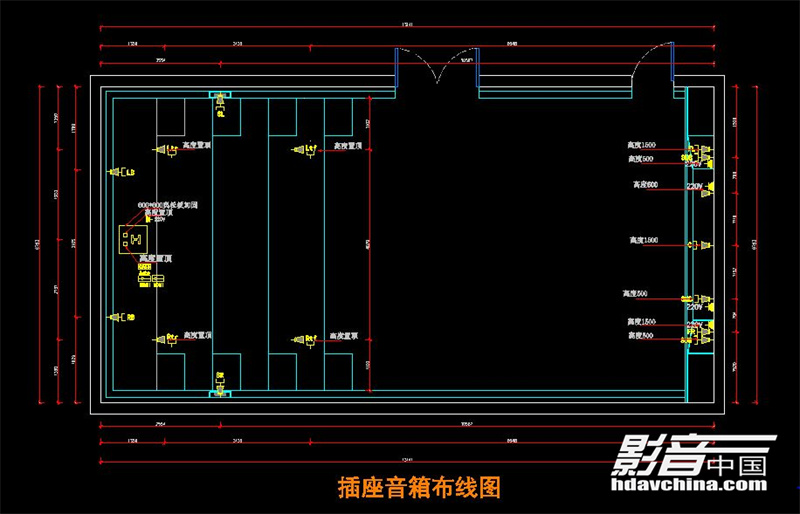

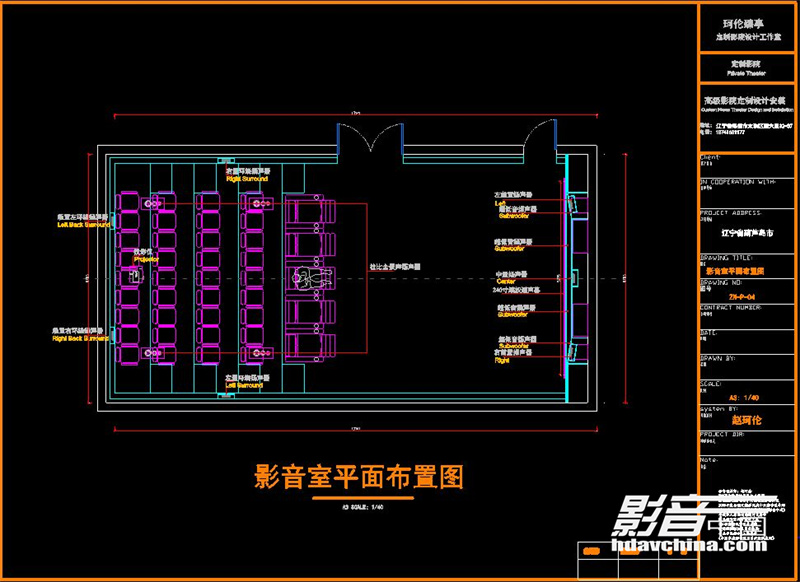

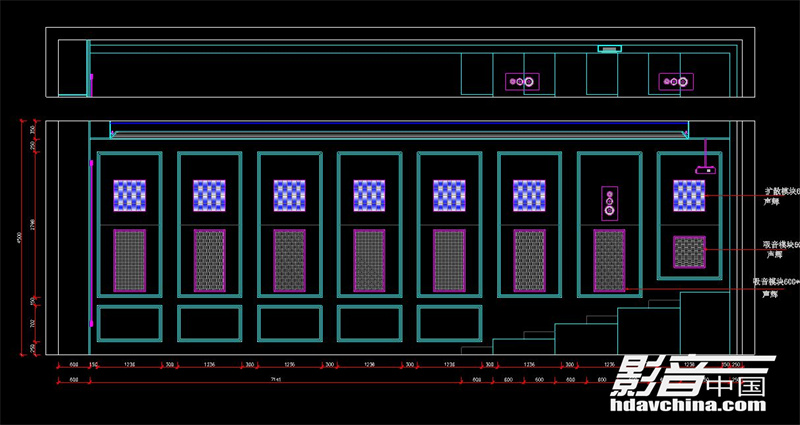

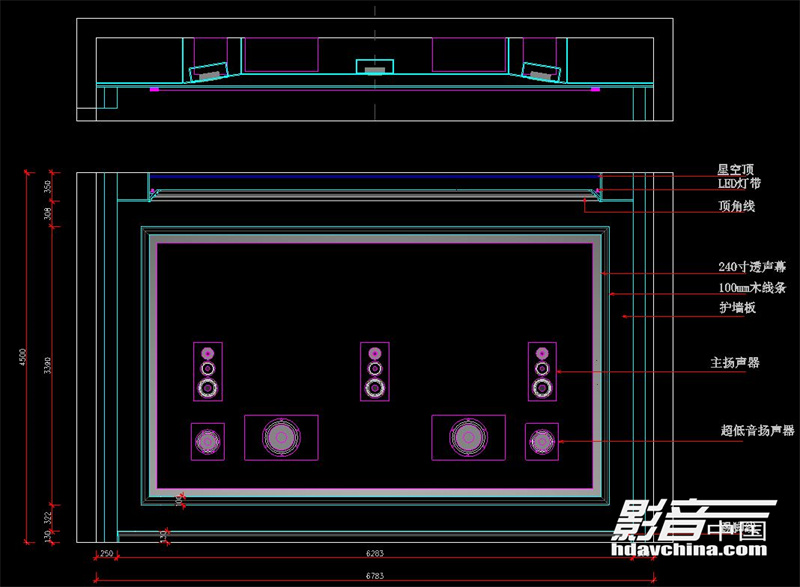

设计公司在前期，做了大量的现场放线和仔细勘察，并对前期规划图与现场细化实际进行二次标注，依据采集的放线数据。经过半个月时间，精心绘制出了约50张的深化施工图纸，包括了平面布置图、各立面结构图、开关插座图、影音弱电点位图、影音室灯位图、灯光回路图、空调布置图、视角分析图、声场分析图、驻波点分析图和两版不同风格的3D效果图等等。以此指导施工队伍高精准施工。

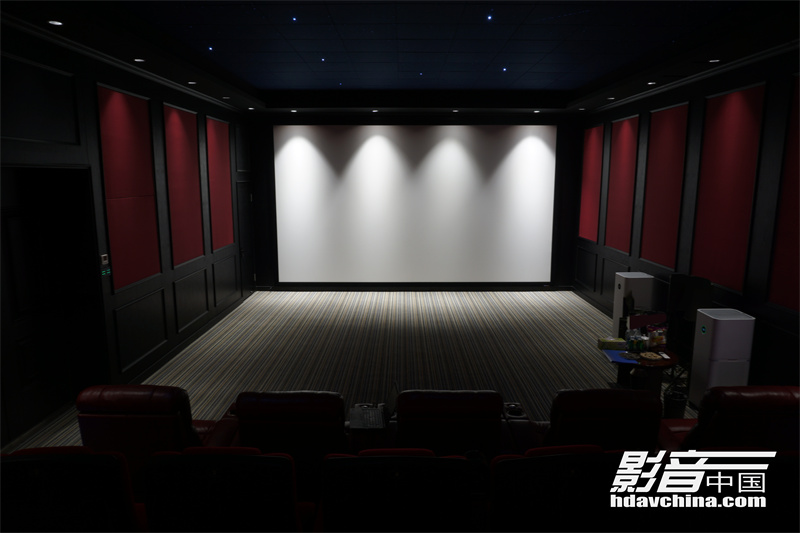

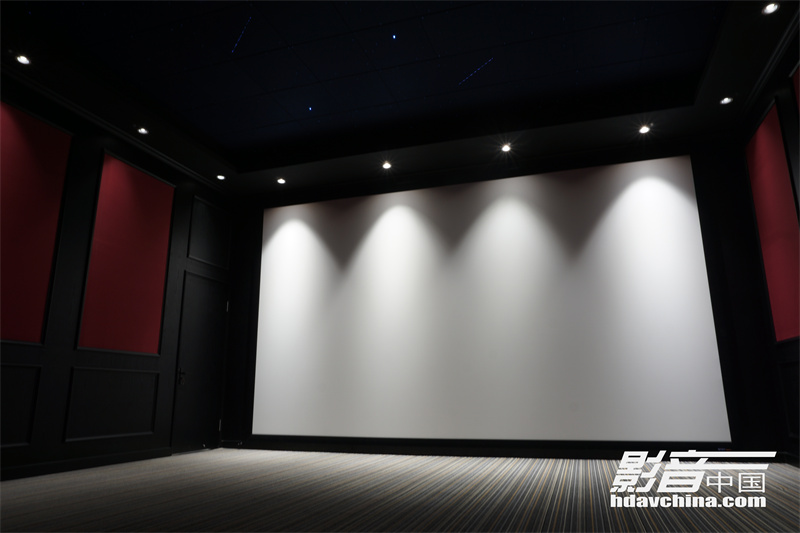

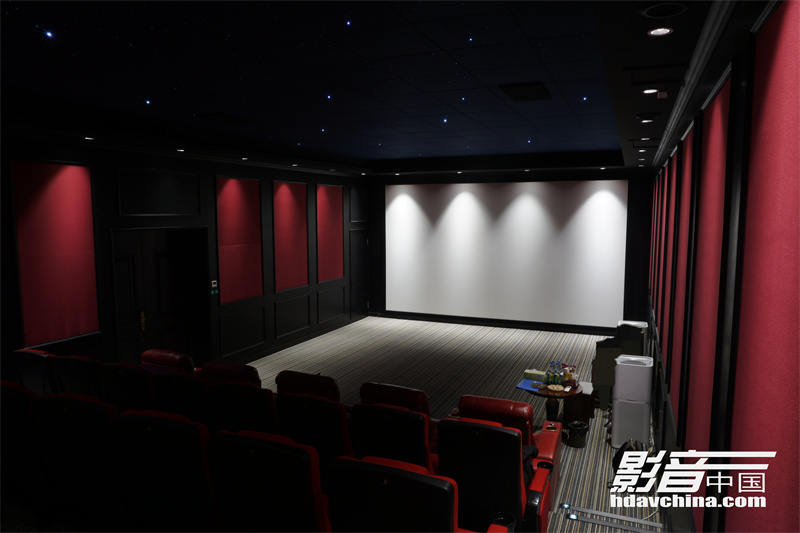

根据整体预算分配到影院各大项的配比比例，配置出科学合理的设备配置。原始房间上面有许多管线，去掉管线占高和吊顶后，净高度可以做到1.85：1屏幕的最大240寸，240寸的整体外边框尺寸达到了5.5米×3.2米，做到了“顶天立地”已经很有气势了。

这么大的屏幕还是透声型，要保证足够的亮度和长时间持续的亮度稳定性，投影机亮度起步应当在5000流明以上。由于每个项目都有预算方面的限制，整体预算分配给施工方有很大一部分比例，座椅、建声、地面、装修、智能化、灯光都要分配走预算，最终分配给影音器材的费用不到40万元。这样选美系或者日系的4K激光高亮影院投影机，是远远不够的。

因此设计公司决定务实，选择了丽讯的DLP技术，最新的激光光源8000流明的全高清分辨率机器。由于亮度高，选了透声性更佳的精细编织透声幕，同时可以减少摩尔纹的产生。

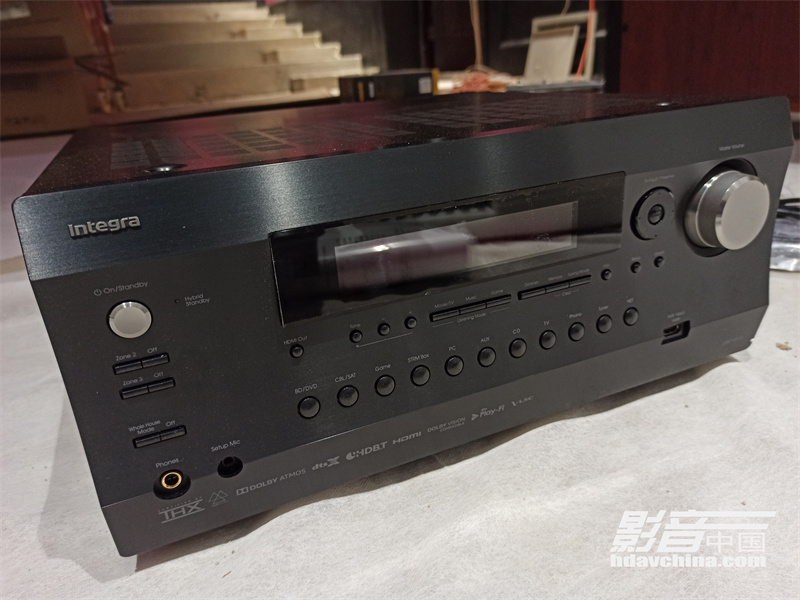

音响配置方面，使用（安桥）旗下的Integra DRC-R1.1旗舰独立前级，配合两台大功率的8声道影院纯后级作为全景声前端。喇叭系统使用85年历史的音响老品牌Wharfedale定制安装系统，前三主音箱使用该系列中最大款的MI-802双8寸低音配合双高音阵列的主音箱。

4只环绕和4只全景声使用双6寸加双高音阵列的MI-602，配合2只双15寸重型低音炮Wharfedale MS-1575，加上2只双12寸的MISSION M-5122A组成4低音炮阵列系统，来填充大空间的低频能量感。

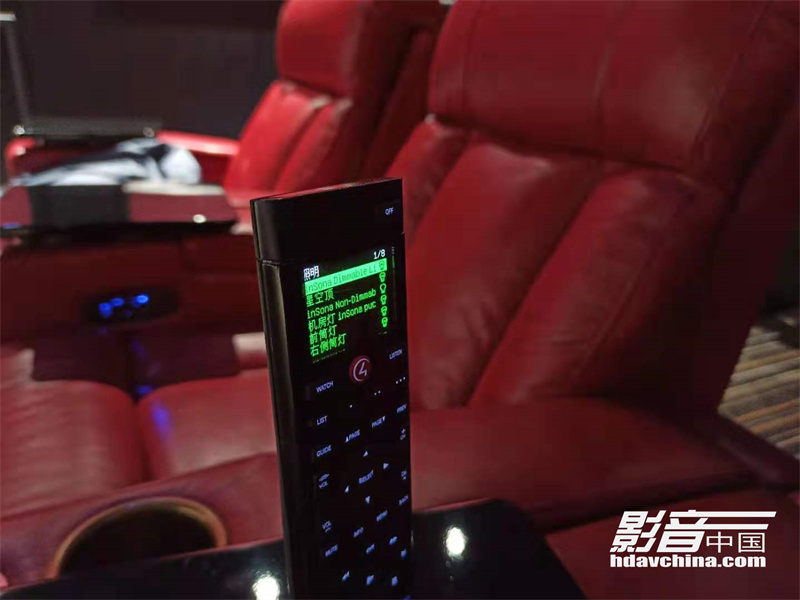

在注重体验感的今天，高标准的影院100%应当有智能化中控的加持，让终端用家减少操作环节，更快的置身于电影之中。为了更加稳定可靠，选用了C4的EA-3中控主机配套原装sr260摇控器，加之大功率总线调光模块。筒灯全部是可调光射灯款，营造灯光氛围，并挑选稍大功率在灯光单体，这样在后期针对不同场景，通过调光模块的控制，提供更大的亮度范围选择。

设计与调试心得

影院追求的终极目标是大空间、大画面、大声音，在影院调试完毕后，测试了由《雷神索尔》主演克里斯·海姆斯沃斯的另一部电影大作《大洋深处》，充分体现到了这个空间优势。电影中的大船航行在惊涛巨浪的大洋中，遭遇巨鲸，整个大型捕鲸船被鲸鱼袭击，撞击加巨浪将整个船身打入大海中，又被海水的巨大浮力推向海平面之上。这个过程被平面7声道，全景声天空4声道和4只大型超低音营造的巨大声压和水流的移动感超强，让人感觉巨大体量的海水就围绕在整个房间翻滚，而且是撼动身体的满满的推动感。
