基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：山东某公司内部影院，此房型为商业楼层顶楼，影院房间下层则是本公司的办公场所。

资金投入：影音设备投入65万元、项目管理费8万元、智能控制5万元、家具投入15万元、声学装修投入20万元，总资金投入共计113万元。

空间信息：长9600mm×宽6000mm×高4100mm

用户使用需求：影音室是客户比较看重的一个空间，他对影音文化有着浓厚的兴趣，所以也对整个市场做了很深入的了解与对比。对影音系统及功能非常明确，要求声学处理，影音设备使用简单，便于任何人使用。对调试要求较高，希望达到预期的效果。

主案设计师：杨福晨

影音设计师：王梦玉

售后调试：李凯飞、杨福晨

售后服务：张晴

设计公司：山东尊宝文化传播有限公司（尊宝影音设计中心）

器材列表

视频设备

投影机：BenQ（明基）4KB960

投影幕：ISK 250英寸打孔透声幕

音频设备

信号源：海美迪930b

解码器：Marantz(马兰士)AV8805A

处理器：Sound Power Pcd44

功放：Orison oa-3450、Orison oa-5300×2、Eslc ma-2110

前置音箱：Klipsch kpt-335m

前置声场增宽音箱：Klipsch pro-240rw-lcr ×2

侧置音箱：Klipsch pro-250rw-lcr ×4

后置音箱：Klipsch pro-250rw-lcr ×2

顶置音箱：Klipsch pro-250rw-lcr ×4

超低音箱：Klipsch kpt-418

影院构建过程，声学/光学处理及特别设计

私人影院的初衷是努力还原混录棚视听效果，随着技术的发展和产品的更新迭代，现在私人影音室的视听效果已经比绝大多数商业影院优秀，甚至接近于混录棚。而影音服务公司的义务，就是力求将最先进的私人混录棚技术引用到每一个项目中。通过对项目房间的声学重建，利用隔音、吸音、扩散体的整体搭建，为客户提供基于设备的最好的视听体验效果。

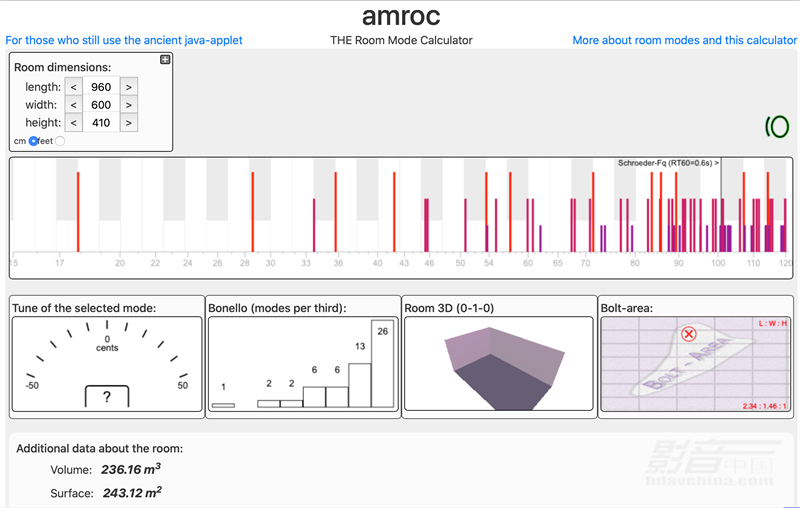

因为该项目是写字楼，里面承重柱比较多，只能在柱子之间来做房间。设计过程中用专业工具来进行前期计算。最终确认土建结构尺寸9600mm×6000mm×4100mm，完成面尺寸为8800mm×5500mm×4100mm。尺寸对于音频要求较高，在软件里面模拟后的数据如下：

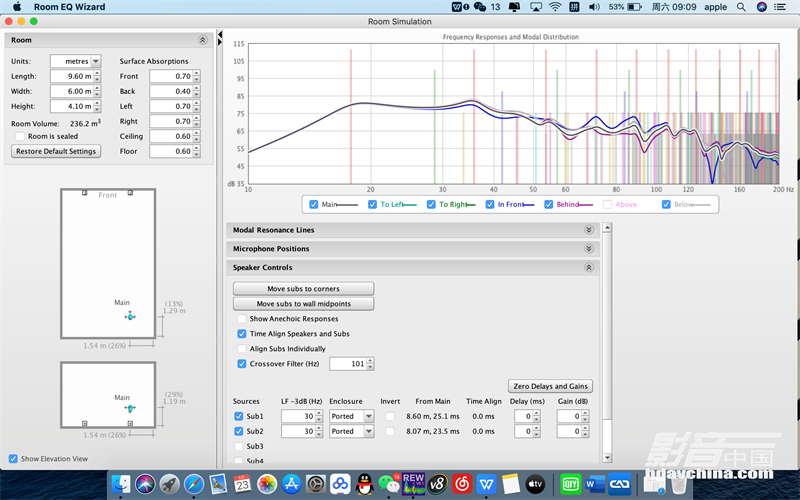

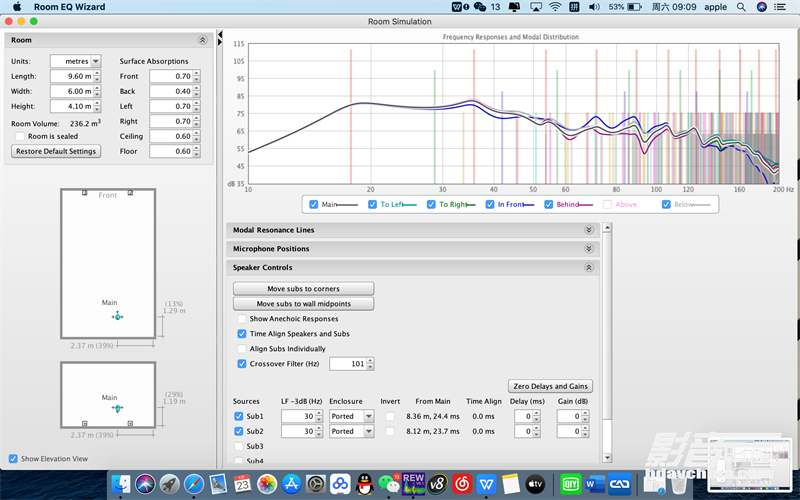

房间尺寸确定好后相应也把坐席确定位置，相应曲线如下：

房间尺寸座位确定之后，也计算了一下相应的幕布尺寸，按照最新标准把幕布尺寸尽量放到最大，如图所示：

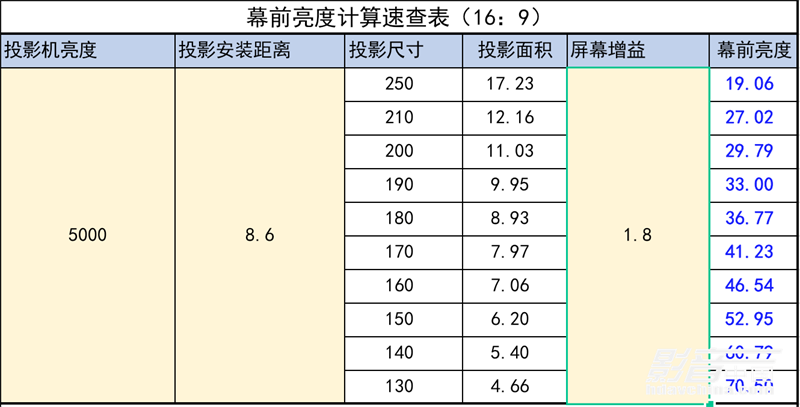

同时也计算了幕前亮度，在资金有限的情况下只能做到19fl。

也对扩声设备声压级做了个评估计算

结合设备把现场图纸做了深化，在土建基础施工结构、座椅摆位、设备摆位、声学、美学、中央控制系统、配电等都做了合理的深化，达到技术总工与设计师的最初设计。

土建施工部分

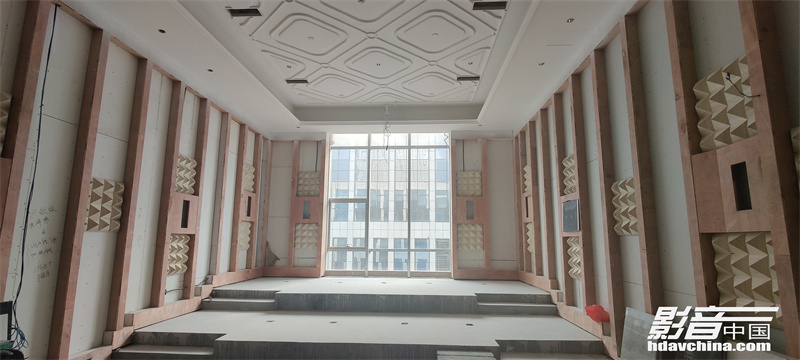

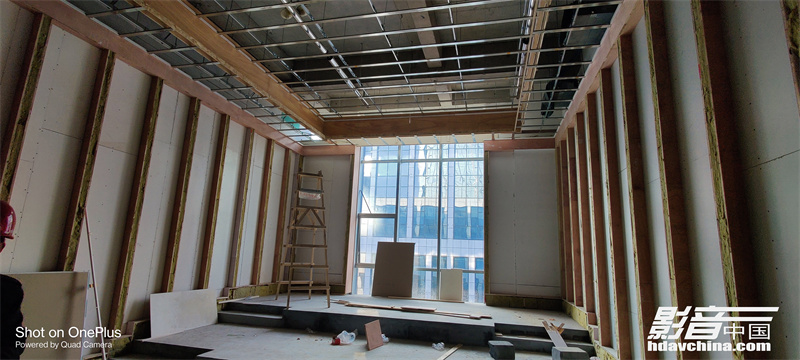

墙面结构施工

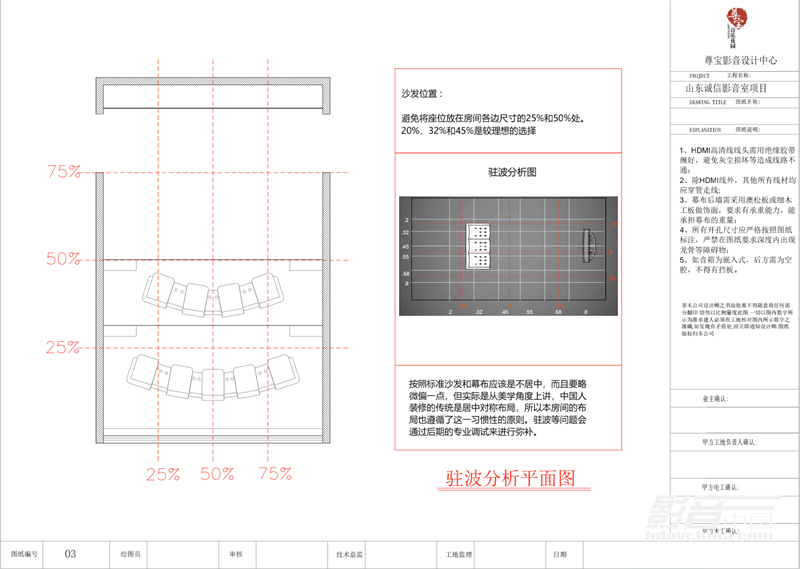

座椅摆位图纸

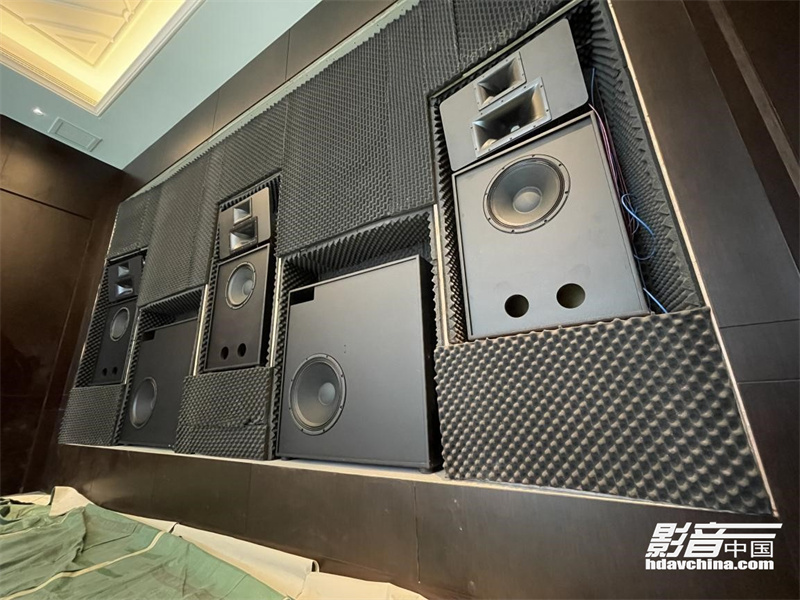

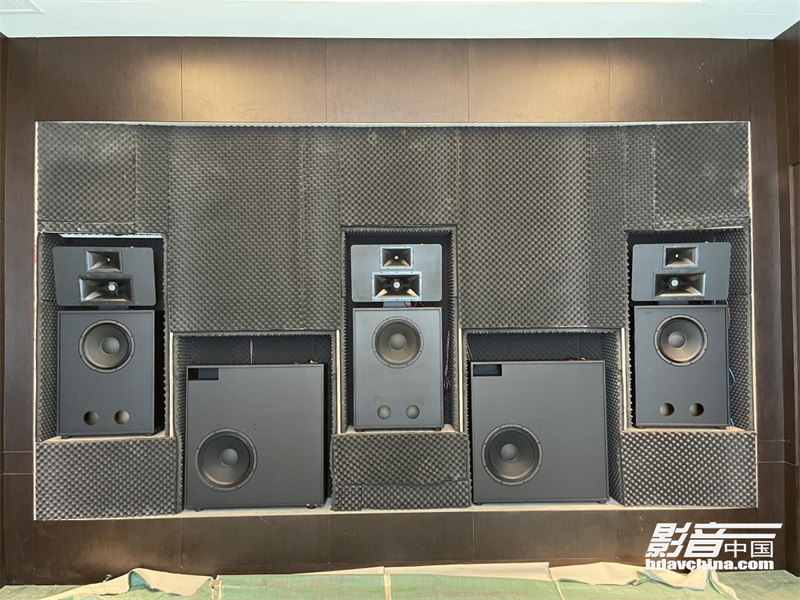

墙面声学设计，通过计算两层波峰棉、聚酯棉，和吸音模块吸收系数、频率基本一致，后期用的波峰棉。因为是大设备前墙背后做的强吸，低音炮位置做的混凝土加固。另外，由于杰士的喇叭指向性较强，在设计过程中前墙还特意加了10°转角，侧墙声场增宽15°。

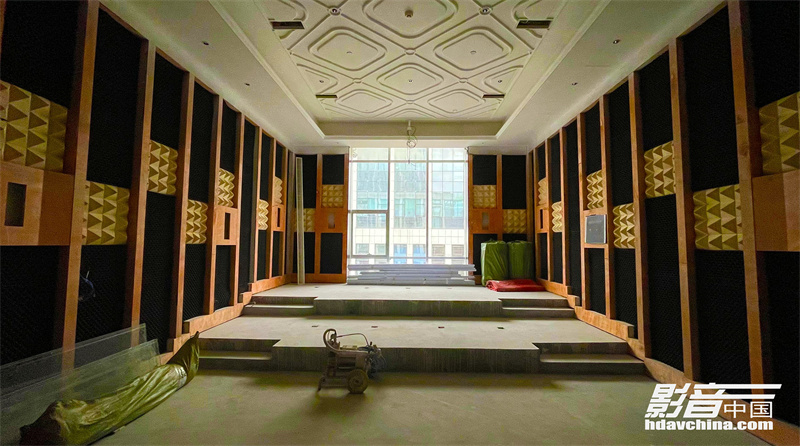

施工过程中精心严格把关，由于项目位于写字楼，因此对消防要求较高，全部采用轻钢龙骨加固的做法。对于转角位置，在管理中特别留意了施工细节，基础施工完毕后就把相应的扩散体装上了，前墙设备安装也都按照预先设计的角度尺寸进行调整，并把之前预留的卡拉OK的位置也用波峰棉封掉了。

本项目为集团在写字楼里单独建设一间影音放映室，对影音室专业度和视听效果有较高的要求，因此在济南市内竞争度较高。本公司从影院建声、电声、视频、音频、美学、灯光、智能舒适化设计，在到项目交付后的音视频校准和后期技术服务等方面，均给客户充分的介绍讲解。最终凭借高规格展厅和绝对的专业度征服了甲方负责人，获得了客户的信任。
