基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：河南新乡开发区产业园内，某办公楼顶层的两间标准办公室

资金投入：188万元（影音/智能设备），集成商负责施工图纸、技术指导、现场验收，业主方装修队施工，软硬装装修投入另计

空间信息：长7.60×宽6.8×高3.5m（建筑面积），长6.67×宽5.33×高2.95m（净面积）

用户使用需求：业主助理负责沟通，预算无上限，要求能够满足业主娱乐需求和企业接待使用

设计师：郭晓祥

逾20年建筑业经验、涉及建筑模型、园林、装饰/装修、弱电、智能，热爱音乐、电影、艺术。2014进入影音行业，拥有THX、HAA、CDEIA、JVC视频调色、Control4以及音响师等资质认证。获得过“巅峰画质”家庭影院设计大赛一等奖。


设计公司：河南中航奥智科技有限公司（爱乐爱影）

器材列表

视频设备

投影机：JVC DLA-Z1C

投影幕：HAEKNES SSCREEN（哈克尼斯）正投微孔透声幕、1.8增益

蓝光机：Panasonic（松下）DP-UB9000

影库：VIDON（威动）V20-16T×2（32T）

音频设备

前级解码：Trinnov Altitude16

主音箱后级：Procella DA-06DSP×3

超低音后级：Procella DA-5000DSP×2

环绕/天空后级：Procella PA2100×2

主音箱：P815×3

超低音：P18×2

环绕音箱：P6×6；

天空音箱：P5iw×5；

智能设备

主机：Control4 C4-EA1；

遥控器：Control4 C4-SR260

调光面板：Control4 C4-SDAPD240×2

调光灯控：Control4 C4-DIN-8DIM-E 8路

其他设备

音频线/XLR平衡线/HDMI线：In-Akustik

电源滤波器：ART Power Distributor

电源线：灰武士

空开：ABL、施耐德

影院构建过程，声学/光学处理及特别设计

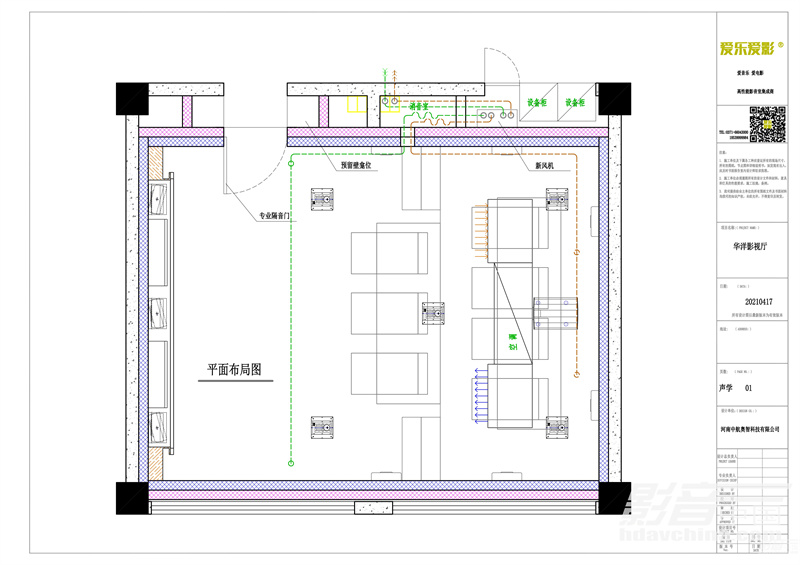

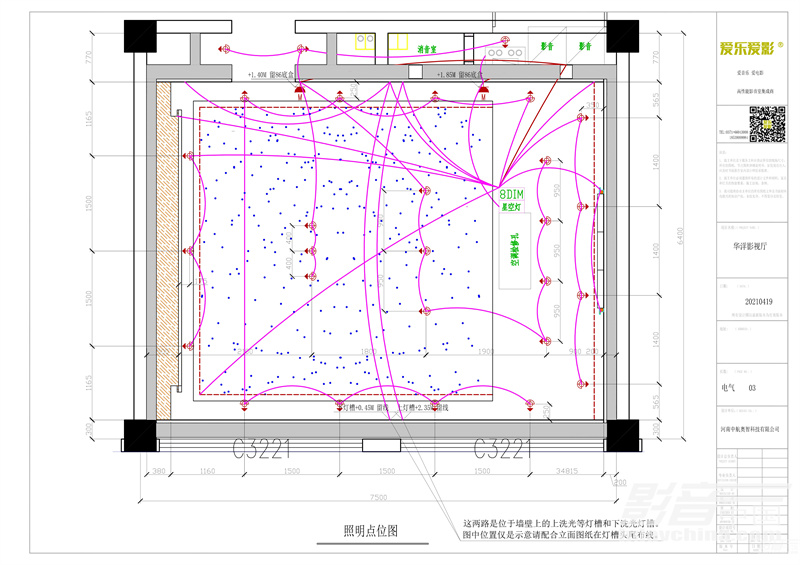

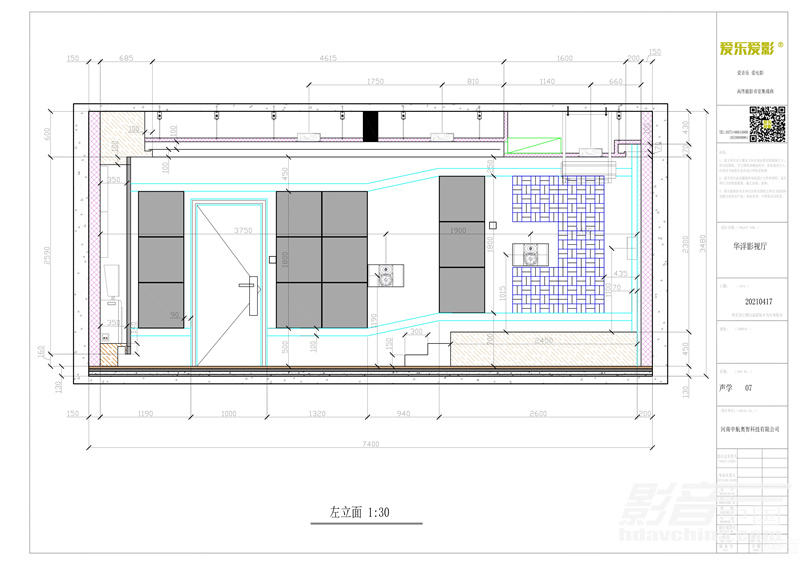

平面布局图

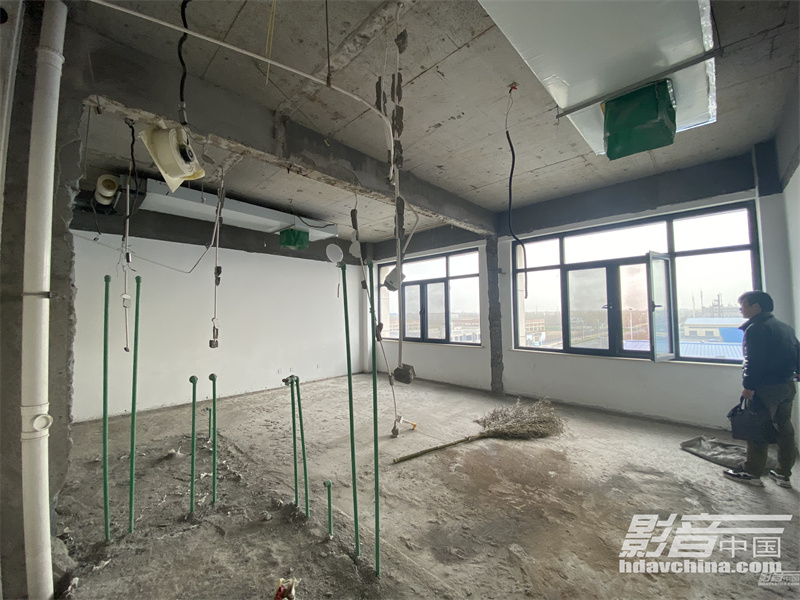

影院在办公楼顶层，楼下是办公室，对隔音提出非常高的要求。拆除中间隔墙时发现这栋建筑的填充墙品质非常高——砌块密实度均匀、砂浆饱满。

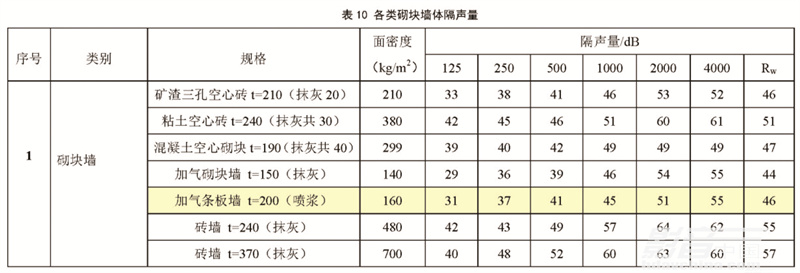

隔音量按GBT50121-2005《建筑隔声评价标准》查询可知：200mm厚度加气混凝土砌块喷涂40mm砂浆，计权隔声量Rw=46dB。可是低频部分125Hz只有31dB，低频极难隔断。声功率每增加1倍，声压级只提高3dB，可知扩散出的低频能量巨大。好在人耳对低频敏感度大约低10dB，31+10=41dB，采取措施在室内有针对性消耗低频能量，争取能提高5dB的低隔音量还是很有希望的。

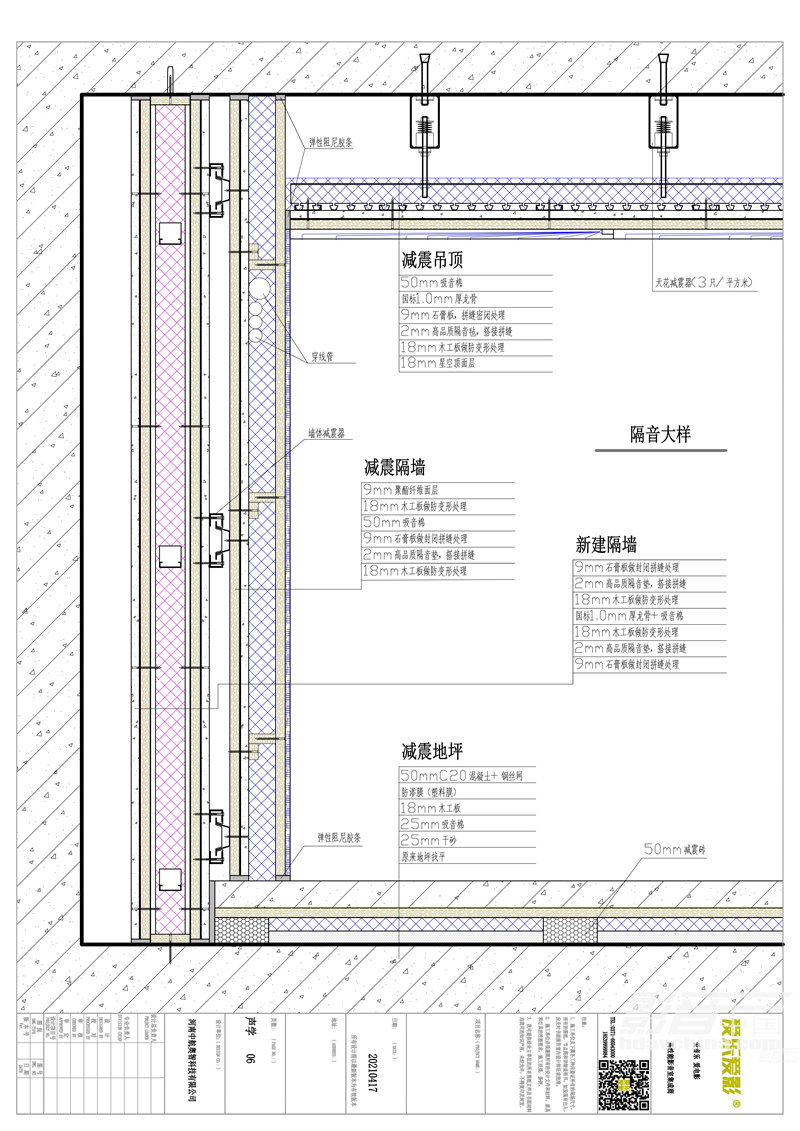

隔音大样图

以整体达到46dB隔音量为目标，进行减震隔音设计，在平面图布局图的红色部分重新构建新墙体，做法参见上图红色部分。

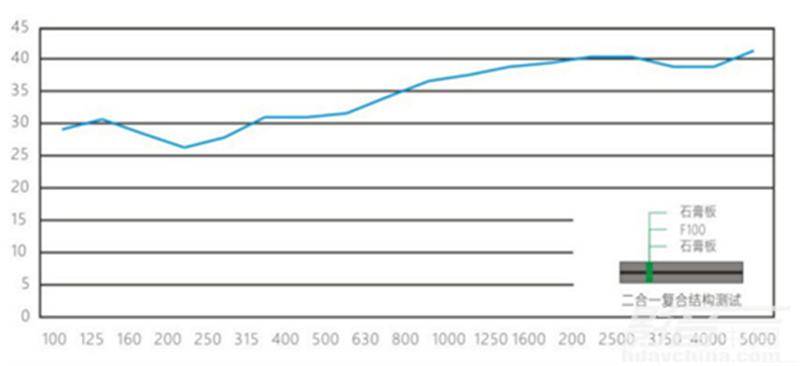

2mmF100隔音毡隔声量

2层2mm厚声博士F100高品质隔音毡与100mm厚玻璃纤维吸音棉与国标龙骨复合建造而成。F100隔音毡隔声量图表与加气混凝土砌块隔声量曲线类似，1000Hz隔音量为38dB。使用两层为38+6=44dB，与混凝土砌块1000Hz处隔声量45dB数值差距不大，再加上100mm玻璃纤维隔音棉的作用，整体效果优于原结构砌块墙体。

红色部分新建墙体和专业隔音门与原来没有门窗的墙体，形成完整的隔音墙体。原有窗户没有拆除，建筑外观整体依然协调，靠走廊区域留出一定空间，一是必须保留上下风管和水管，二是使长宽比例更协调一些，x、y、z轴向固有频率间隔更理想。在这个空间内，另外隔出一个消声室，内墙贴尖劈状吸音体，新风在这里有一个小变大的变径处理，进出口有一个90°的转向、不直接相对，使得新风在保证流量的同时噪声在30dB左右。

一般来说，墙体厚度能达到200mm楼板的，厚度一般只有100mm，楼板薄导致低频更容易通过震动楼板传导到楼下，另一方面楼板承载的动态负载也是最大的。我们对地坪隔音也采取比墙体更高的隔音量，甚至说隔墙没有采取砌筑的方式，就是为楼板地坪隔音腾出荷载，构筑两层钢筋网的50mm厚C20混凝土、下面由弹性建筑砖支撑，四周也用弹性材料隔绝与墙体的硬连接，阻断声桥，与弹性砖同一层面设置了25mm的干砂和25mm的吸音棉来增加声波能量的消耗。

墙面和天花上，构建一个与隔音墙面弹性连接的夹层（上图蓝色部分），以消耗一部分音频能量并且阻挡声音固体传导传播，所有电缆布置在这个内置夹层中，以保证外层隔音墙的完整性。用以调节室内声场的声学构建外，就挂在这个夹层上。

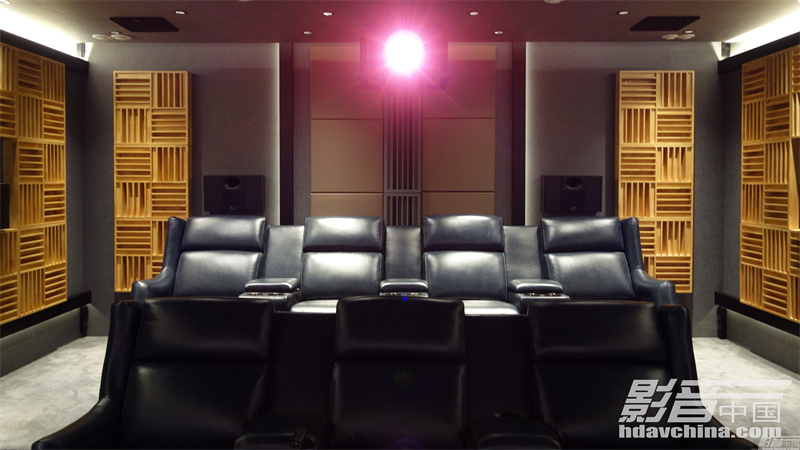

现场照片

机架露出空间刚好放下投影机，上面是直接固定在楼板混凝土内的

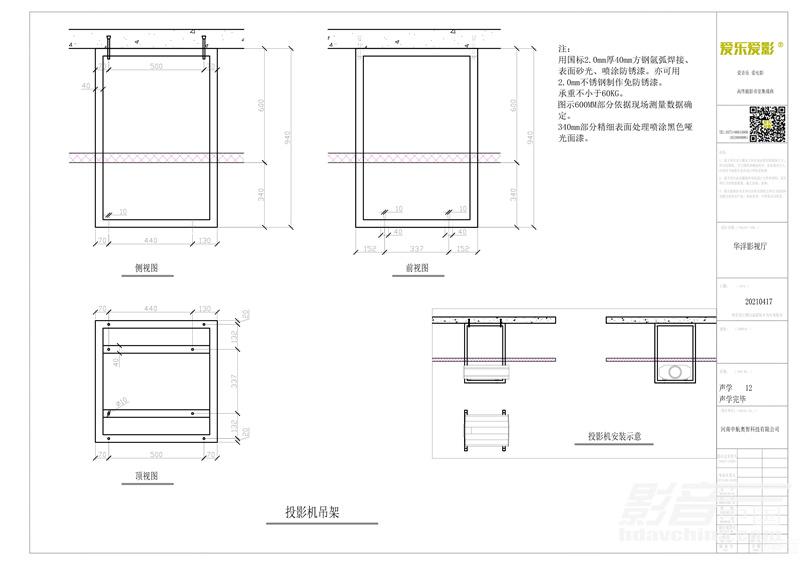

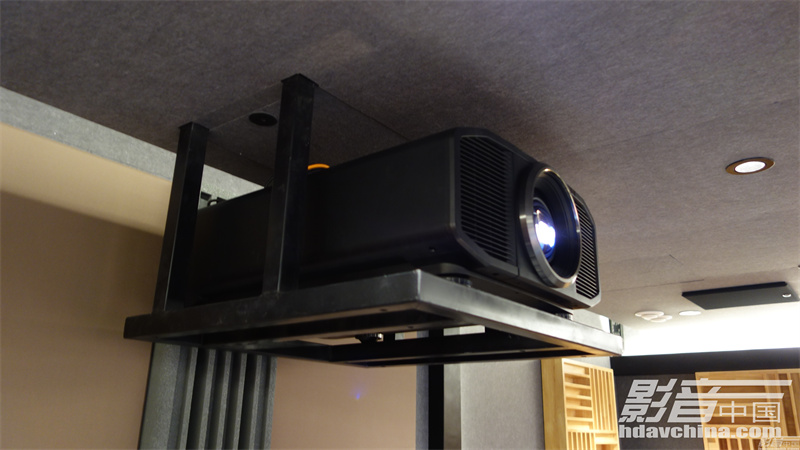

JVC-Z1C（宙斯）投影机本身采用高刚性机身，但是项目里有4只18英寸低音和3只15英寸低音，考虑到大动态时的空气扰动以及天花震动带来的影响，我们依然需要一款高刚性吊架。最终决定定制一款吊架，用2mm厚不锈钢方管氩弧焊接工艺，定制一款长宽高刚好符合项目要求的吊架。直接锚固在原天花混凝土结构上，视觉轻巧，但实际超级结实。

设计与调试心得

1.外观/装修风格、制作工艺等的心得体会

室内装饰方案前后做了三稿：第一稿是声学套件内置方案，极致简约，被客户否定了；第二稿类似音乐厅式的气派天花，可能过于繁复，且层高不足，也被否定了；第三稿不偏不倚了，选了个复杂造型、配套声学模块尽可能简洁，整体端庄大气，气宇轩昂。

被否定的第一稿

被否定的第二稿

主体上采用深色/深紫色碎花加垫厚地毯，搭配蓝灰色聚酯纤维墙壁和深蓝色星空顶，沙发及声学套件选用暖色调、配2700k暖调光灯。这样灯光亮起时，空间显得大而温暖。观影场景下灯光熄灭、深颜色墙壁会吸收大部分入射光线、不会造成银幕上光线的二次污染，荧幕画质会得到大幅度的提升。

墙壁上折线部分的灯槽分上下两个回路：下回路可以在观影时提供微弱光线来照亮路径台阶，是指示通道灯光的高级存在。这个折线灯槽原本设计是木质混油，现场油漆，后来考虑到环保和工期、施工时修改成高仿皮革，效果非常赞，是业主方老总的创意。

褐色方格状的，是声博士的调谐板，用途是吸收部分声音反射，规格600×600mm，内填充非匀质新棉，边框骨骼是铝合金框架，有助精确尺度不易形变，外用褐色透声棉包裹。

原木色的是扩散板，橡胶木制成、环保油漆、做工细致，声波打到上面会产生漫反射，使得混音柔和均匀。弹性墙面、天花、地板体系负责吸收低频，中高频由星空顶、地毯、调谐板来负责。遵循THX布置原则，前半部分墙面吸收主音箱部分声音，反射部分声音，后半部分增加扩散。直达声和反射声主次均匀、声音结像清晰、真实。定位座椅区呈前三后四的梯形布局，一个是后方视野不受前方客人阻挡，另一方面音效“甜区”也是前小后大的三角区域，使得座椅全部落入音效甜区内。

2.系统声音与画面后期调整过程中的心得与体会

Procella有着真实细节回放、无压缩的动态与庞大的声压级重现能力，这些在本案中清晰明了地展现出来。用Procella原厂后级，加载专为P815编制的DSP，可以获得高精度的平整曲线。

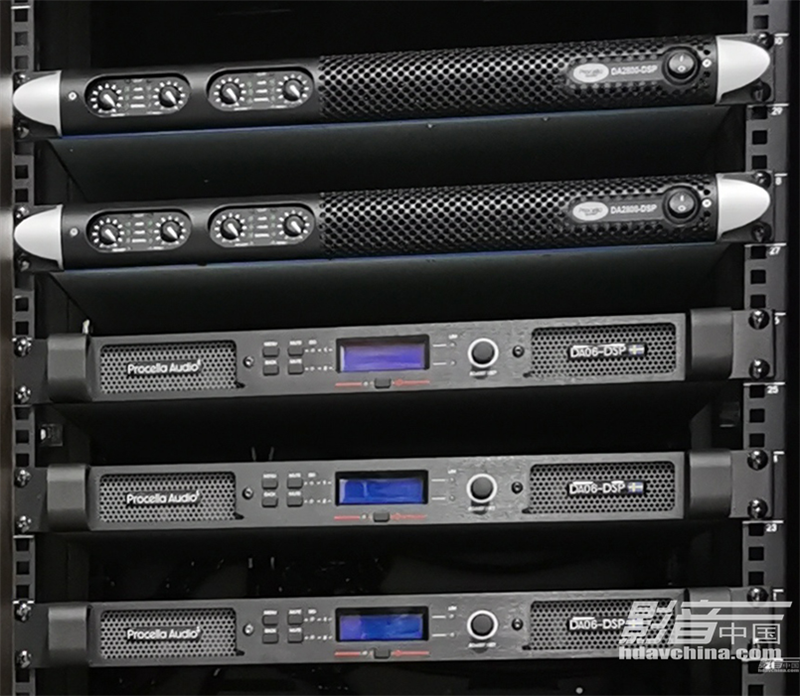

Procella DSP后级功放

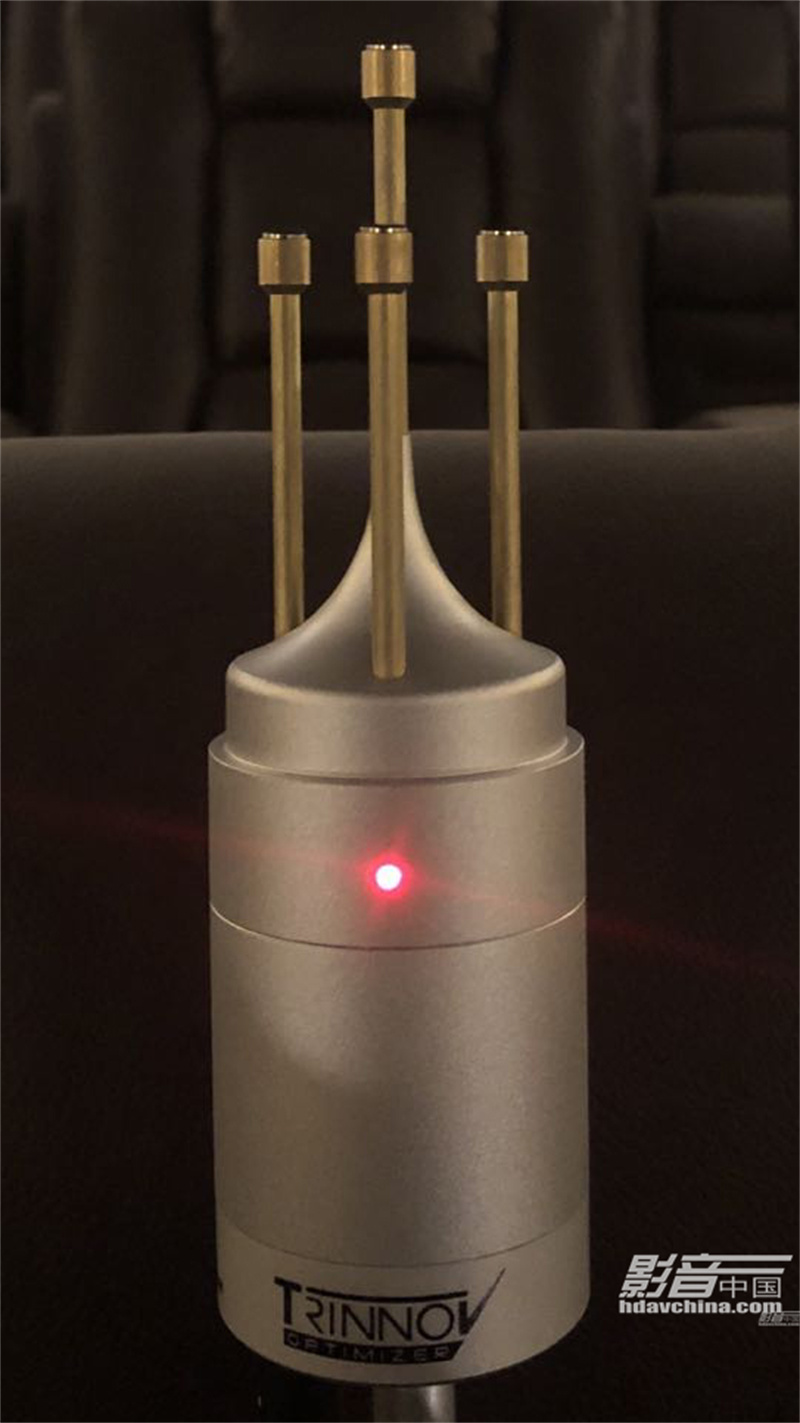

Trinnov功放配套的测量话筒

Trinnov功放有个好玩的声学测量话筒、大约330ml易拉罐大小，上面布置了四只麦克风，这样通过计算音频脉冲到达每个话筒的时间差就可以测量出每只音箱与测量话筒的距离、方位角、仰角了。当然测量各声道喇叭的频率响应、暂态响应时通过多麦克风数据的运算会得出更高的精度。

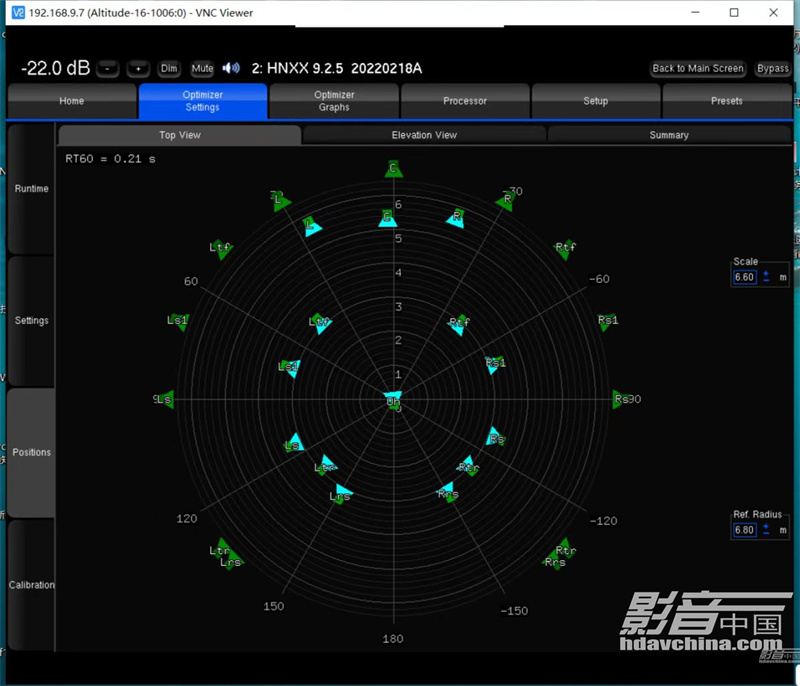

在Altitude16取得三度空间响应的精密测试数据之后，接下来就要作优化。常规功放只处理距离这唯一的空间数据，Trinnov处理了距离、方位角、仰角3个空间坐标数据。在小空间声学场景下利用计算机算法对每个听音位置和扬声器之间的关系进行处理，能够在几乎每个听音位置上得到很大提升，获得更平滑的频率响应，更低的座位间差异，更高的声压级。

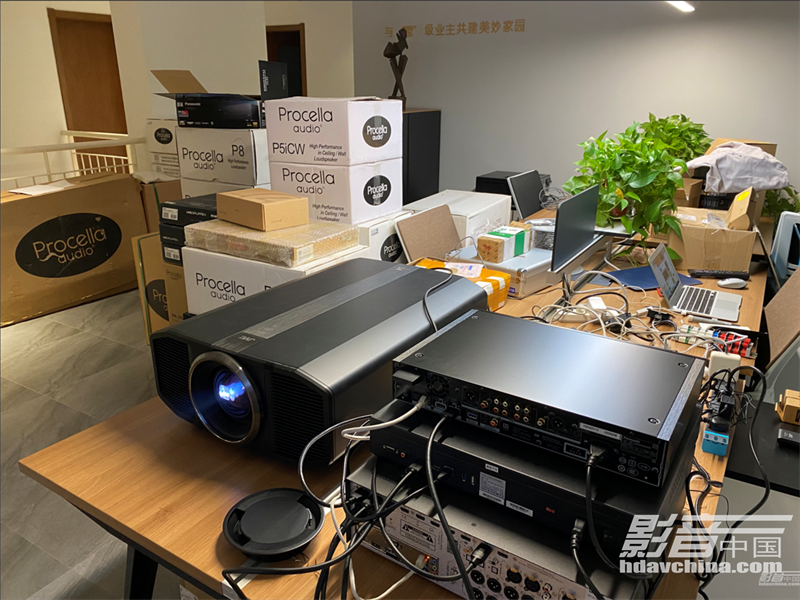

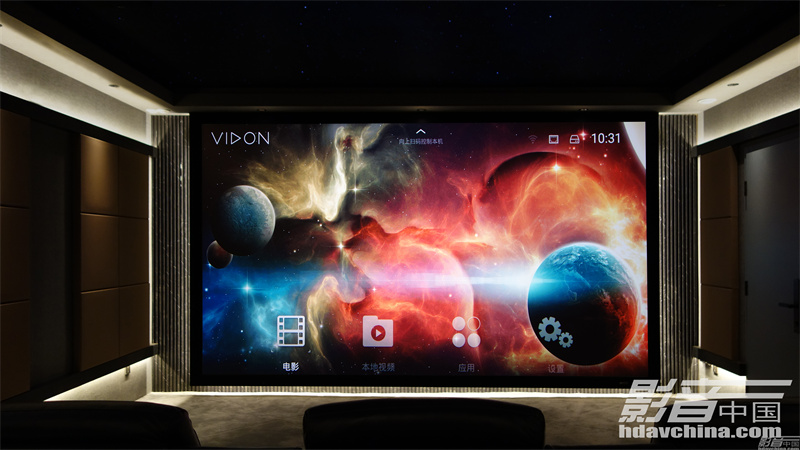

这个项目没有空间规划专业的放映间，投影机必须放到影院内部，高亮度投影机产生的热量和噪音没办法处理，那JVC“机皇”宙斯就是唯一选择了。DLA-Z1C为首台获得THX 4K Display Certified和ISFccc双认证的激光投影机。搭配的是哈克尼斯200英寸、1.8增益透声幕以及定制的吊架。

JVC投影的调试是个很专业的工作，耗时一个下午。

在Altitude16搭配9.2.5声道喇叭的状态下、三维空间声场营造得非常好：上方喇叭类似“五饼”（麻将基友会心一笑）配置，一方面可以拉开前上方与后上方喇叭之间的距离，使音像在头顶上前后移动的效果更明显（移动幅度更大），且在正上方布置了所谓的“上帝之音”，凭一己之力在天空多出了一个层次，完美实现沉浸式音效的兼容；三维空间声场的下层与上层的前后音场连贯性更理想、包围感更强，分布在整个空间中的每个声音物件结像清晰，电影中各个物体的方位、高度、远近、移动的方式与形体大小清楚可辨。

杜比全景声演示场景，音场从近至远宽广地展开，4只18英寸低音以及3只15英寸低音，好像蕴藏着无边无际的能量，直接带你潜入蔚蓝的海洋深处与海豚共舞，又或者把你放到高山之巅感受风雨变幻。真实的画面真实的声音营造出的感受，除了一个体验过世间百态、包罗万象的“真好”，和形容高手中的高手“强中至强”，我暂时找不到其他的词语来形容！
