基本情况介绍

实施方类别：影音设计师

案例类别：定制影院

整体资金投入：55.95万元（包括影音设备、智能设备）

位置及周边概括性描述：位于北京市朝阳区五环外

空间信息：84.85平方米，9680mm×8765mm×3500mm

用户使用需求：客户平时非常繁忙，休闲娱乐方式不多，在家休息基本就是观看一部高品质电影。因此，客户要求设备操作简单，效果要好，设备均要国际一线品牌。

设计师：廖海军，2003年投身影音行业，从业19年，曾多次参加专业影音培训课程，包括THX、CEDIA、HAA，以及获得了清华大学建筑声学模拟软件与测量认证工程师。经手设计案例“北京观山悦7.2.4全景声私人影院”、“北京远洋LAVIE豪宅私人影院”，分别获得2019-2020年度、、2021-2022年度独立视听室影音解决方案大奖。

设计公司：北京米迪尔科技有限公司

器材列表

信号源设备

硬盘播放器：OPPO UDP-203、HIMIDIA H-10

视频设备

4K投影机：Epson CH-TW9400

透声幕布：XY SCREEN 180寸透声4K画框幕

音响设备

主扩音箱：KEF CI5160RL-THX×2

中置音箱：KEF CI5160RL-THX×1

环绕音箱：KEF CI4100QL-THX×6

全景声音箱：KEF CI200RR-THX×4

前级功放：ONKYO RZ3100×1

后级功放：SENSASOUND TOP-5300×1

低音炮：KEF KF92×4

智能控制系统

CONTROL4智能控制系统

其它设备

Palic黑珍珠光纤HDMI线

Palic喇叭线

E-JOIN猛犸机柜

影院构建过程和声学处理设计

关于影院的音频部分，米迪尔采用KEF的CI定制系列，且全部采用了THX认证的产品。众所周知，KEF产品最具优势的卖点是其强大的点声源技术。自1988年诞生，UNI-Q技术现已经过多次升级改进，如今已经能保证了现场可获得更多的甜区。

由于影院空间非常大，因此低音选择的是KEF最新，且搭载了Uni-CoreTM技术的低音炮。最重要的是，Uni-CoreTM 技术重新诠释了音箱和超低音单元在尺寸和性能上的非凡表现。

此技术打破了传统的箱体设计，使得超紧凑箱体也能传递浑厚精准的低音。两个驱动单元整合到同一个磁铁电机系统，箱体的尺寸也相应地减小了三分之一多，使整体低音拥有良好的表现效果。

声学部分

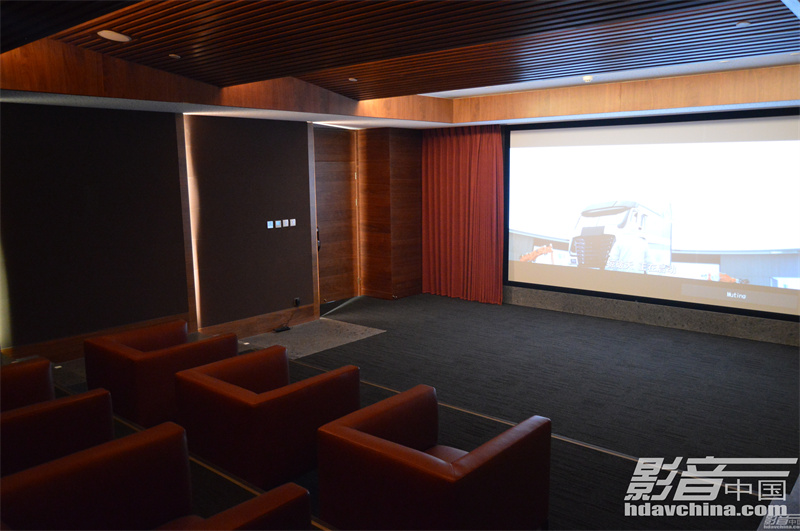

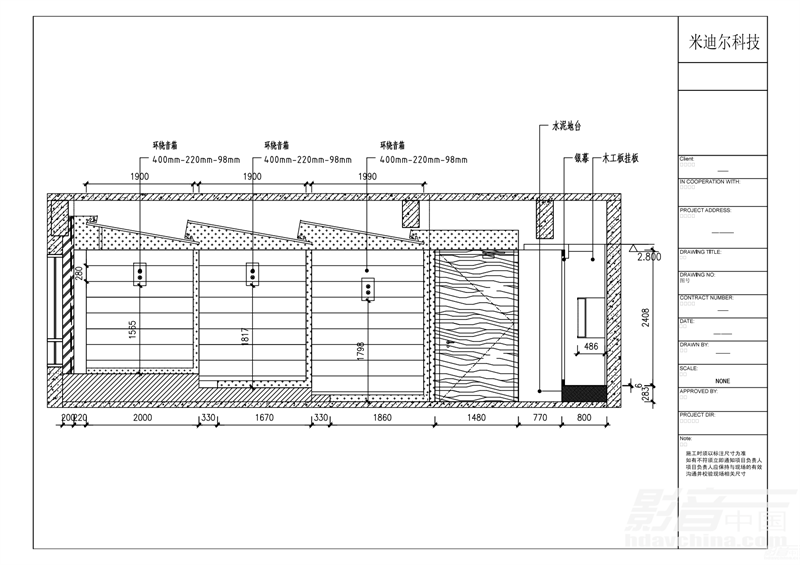

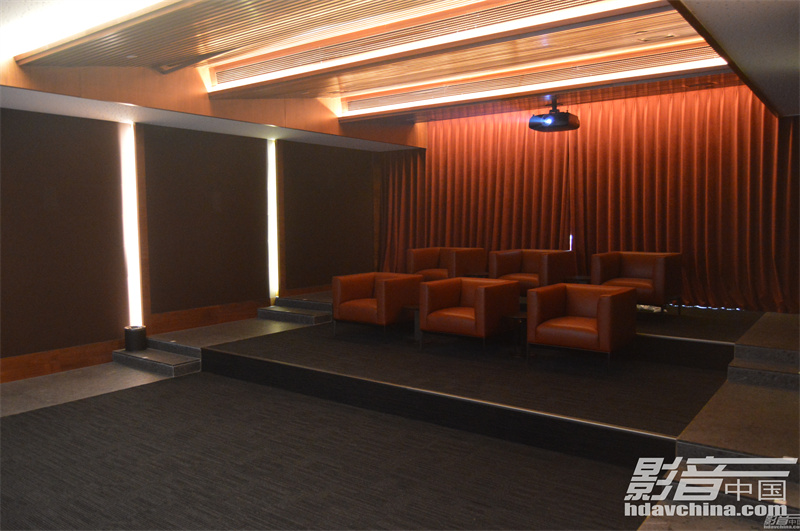

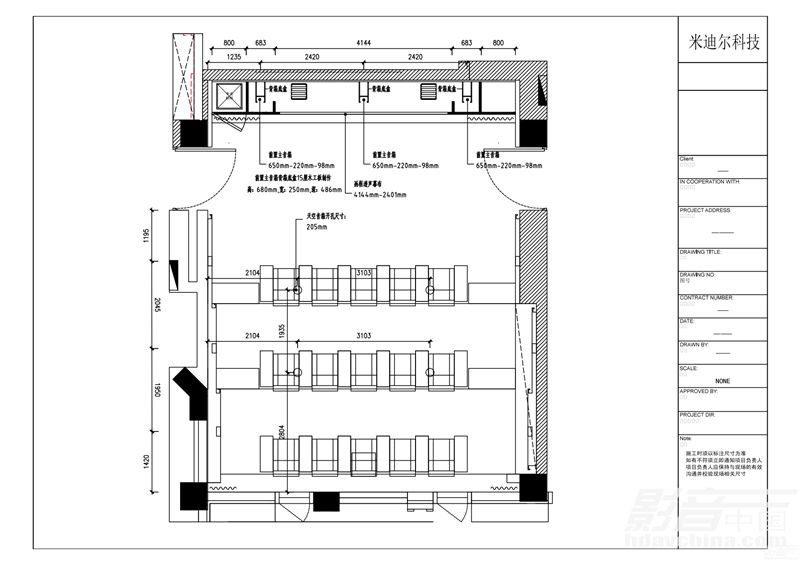

房间坐落在二楼，由于面积比较大，且客户要求坐三排座位，右边实墙又多出来一点。按照两边对称的方式，把整个设计方案重新整合之后，作出如下设计方案：

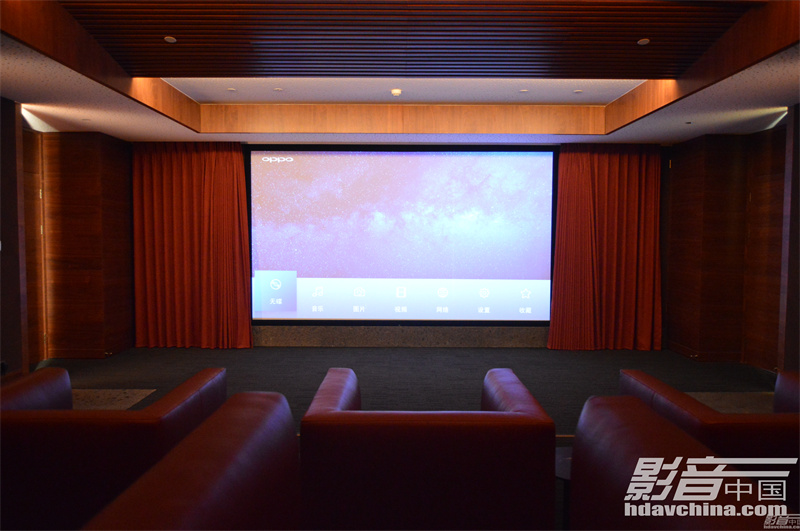

前墙所有产品包括机柜做隐藏式设计，利用整体影音室较宽的优势，使得设备柜有足够的空间做隐藏式设计。

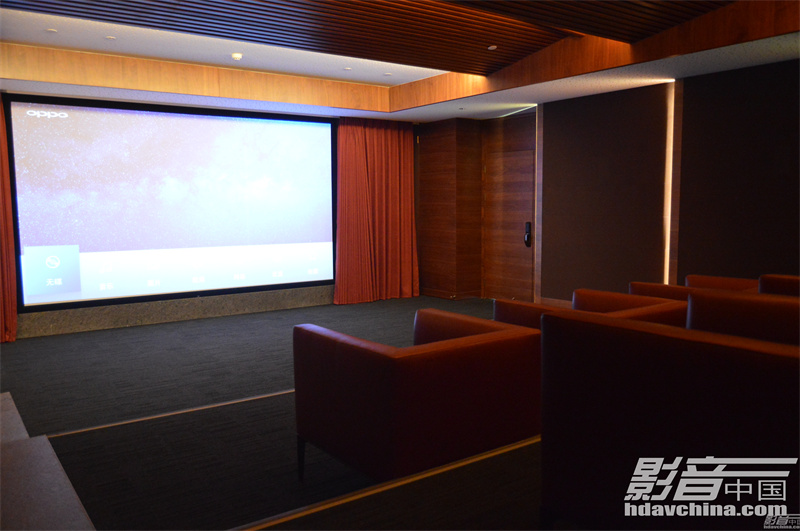

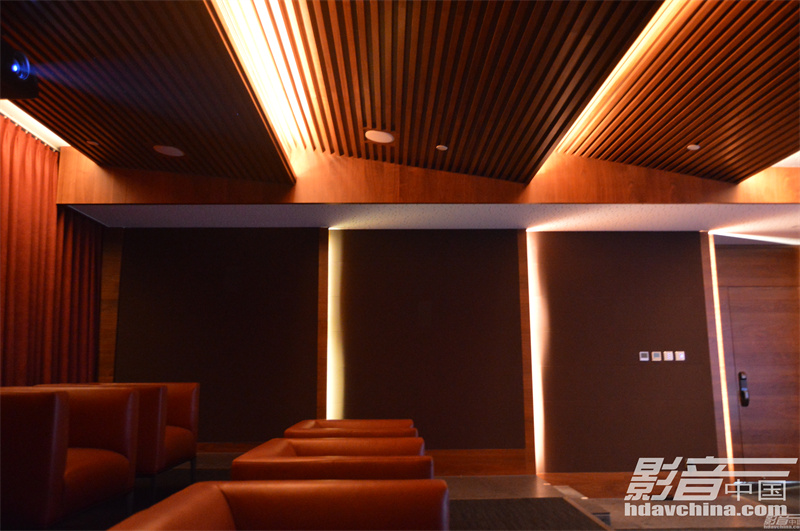

两侧的音箱也因为房间较宽做了隐藏式设计，整体效果非常美观，在保证效果的同时且不浪费空间。

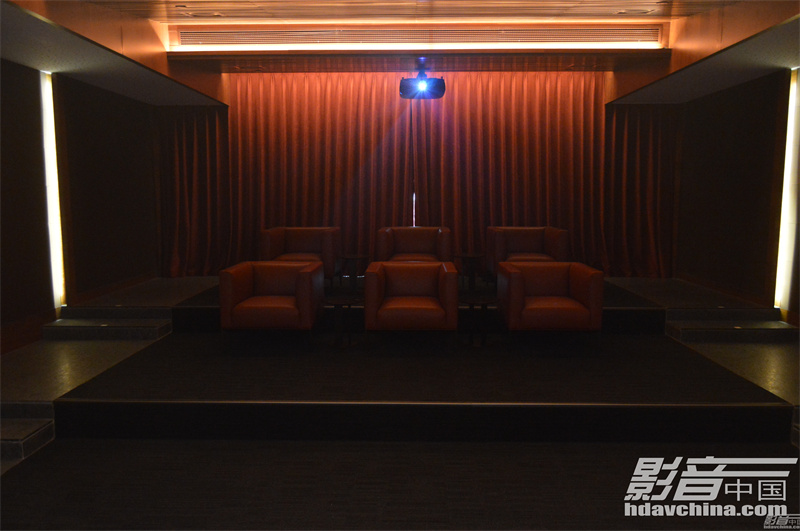

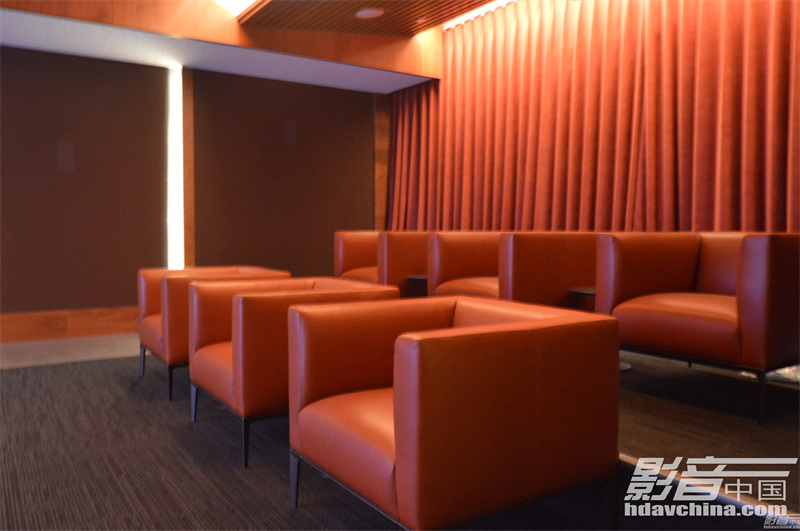

因观影的需求，每层座位高度都调整到合适的高度之后，再按照人员座位高度，适当地调整音箱的离地高度，使每个观影者都能获得良好的声音体验及视觉效果。

视频系统

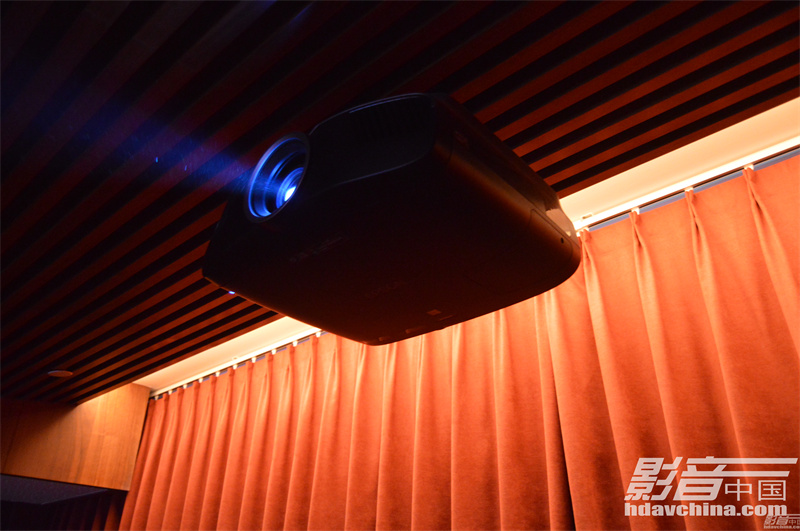

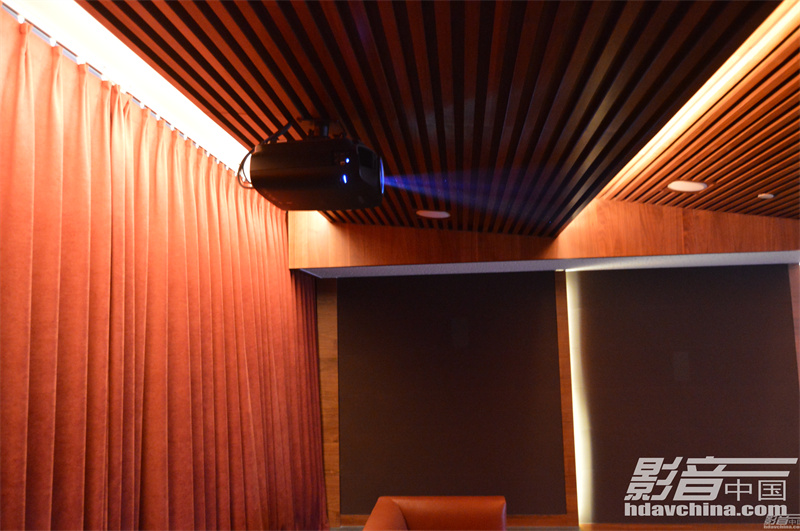

采用的是EPSON专业级家用投影机CH-TW9400，这款机器拥有4K增强技术、120万：1的对比度、2500流明亮度，同时拥有超大的电动位移镜头，还通过严格的ISF认证，为影音室提供了非常好的视觉效果。

通过TW9400自带的16级HDR调节功能，可以将暗部表现不佳的片源予以优化后呈现，基本可以应付所有的4K片源。

尤其是目前HDR片源的制作和素质差异较大，有了这个功能，即可根据自己的观看喜好进行调节，达到满意的观看体验。

Epson CH-TW9400强大的镜头位移可以实现垂直±96.3％，水平±47.1％的调整，搭配2.1倍光学变焦和梯形校正，适合更多的安装环境，整体表现优异。

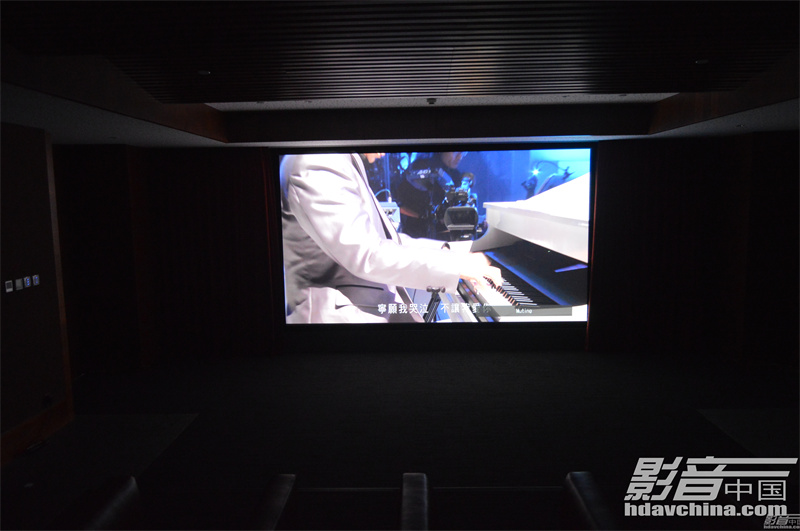

幕布选用了XY SCREEN 4K编织透声幕布，它拥有细腻的画质及良好的透声率。两台优质产品的结合使整个画质无论清晰度还是色彩，都达到了高水准表现。

超精密斜纹编织透声幕料最大的特点在于，幕布上的透声孔极为微细，彻底排除透声幕固有的摩尔纹现象。同时，精密的微孔还将对画质的影响降到最低，具备优秀的色彩还原能力。

智能控制

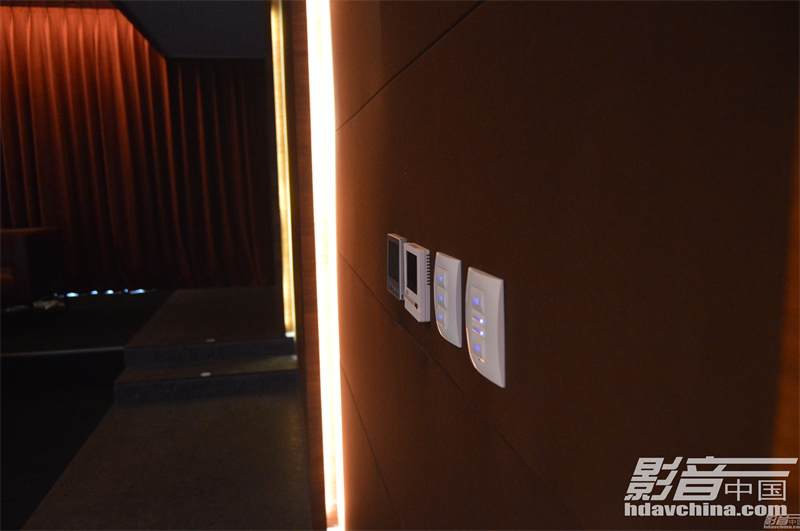

采用了CONTROL 4的智能系统，操作简单，性能稳定，配合墙面上的智能面板，使用起来得心应手。即使是新手也可以通过遥控器上的屏幕一目了然，实现一键开启，一键切换。

设计和调试心得

顶部的阶梯造型层层递进，配合来自非洲乌木的质感更是锦上添花，超大的视听空间配合良好的声学环境，在KEF点声源技术的加持下，通过反复的调试，整体声音效果表现优异。结合EPSON高端投影机带来的优秀画面色彩，搭配上CONTROL 4的智能操作，客户表示非常满意。
