01.jpg基本情况简介

实施方类别:影音设计师

案例类别:全宅智能

位置及周边概括性描述:北京大兴区中信墅地上三层地下二层别墅

资金投入:/

空间信息:长5.1×宽4.3×高3.3m,约22㎡

用户使用需求:业主想要一个独立影音娱乐室,包含智能化操作,经过商议,选定地下二层某区域

设计师:谭军


从事影音行业28年,注册音频工程师、中国录音师协会录音师、SONY认证专业音响师、参与过THX和CEDIA培训,研读过清华大学、同济大学、华南理工的声学理论

设计/施工公司:北京未来派视听科技有限公司

器材列表

投影机:JVC DLA-X818BC

投影幕:焦点MP系列140英寸画框透声幕

主音箱:宝华韦健CWM663×7

天空音箱:宝华韦健CCM362×6

超低音:Earthquake FF12×2

AV放大器:天龙AVC-X8500

讯源:风霆迅16盘位服务器

卡拉OK:PRS+雷客点歌系统

智能操控:威森

影院构建过程,声学/光学处理及特别设计

此项目业主既要看电影又要唱卡拉OK,因此不能像影院那样做全吸声,要保留一定的混响时间,因此在建筑声学方面采取吸收/扩散相结合的设计。


扩散板的使用,既消除了平行面的颤动回声,又提高了声场均匀度,减少不同座位的声压差。墙体基层做了隔声,并安装专业的隔声门,大大降低本体噪声,提供更安静的听音环境。

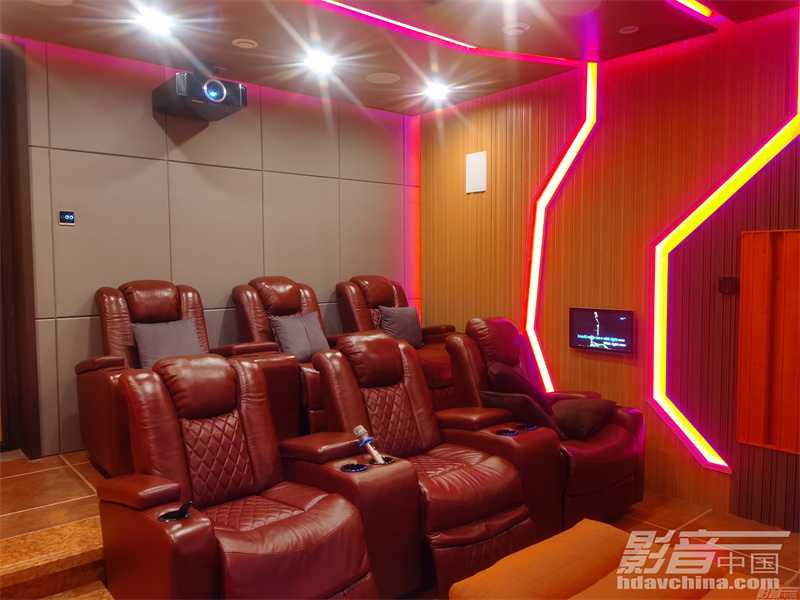

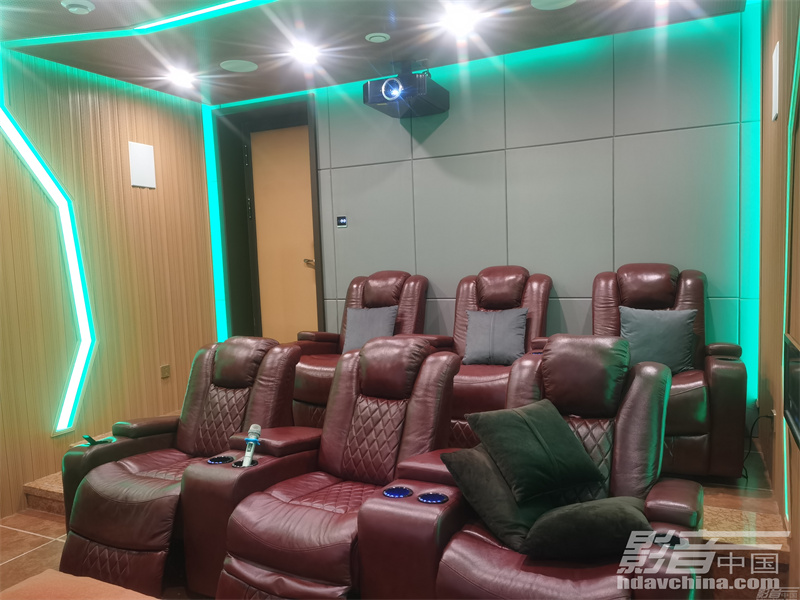

空间美学上,后排增设带有两个踏步的地台,设计为两排5座椅,全部采用影院电动沙发。为保证前后适当的观赏距离,卡拉OK和影院超低音留在了银幕外面,其它喇叭全部隐藏安装,功放等设备放置到设备间,通往设备间的门做成隐形电动式、智能开启,同时保持了侧墙的整体美观。

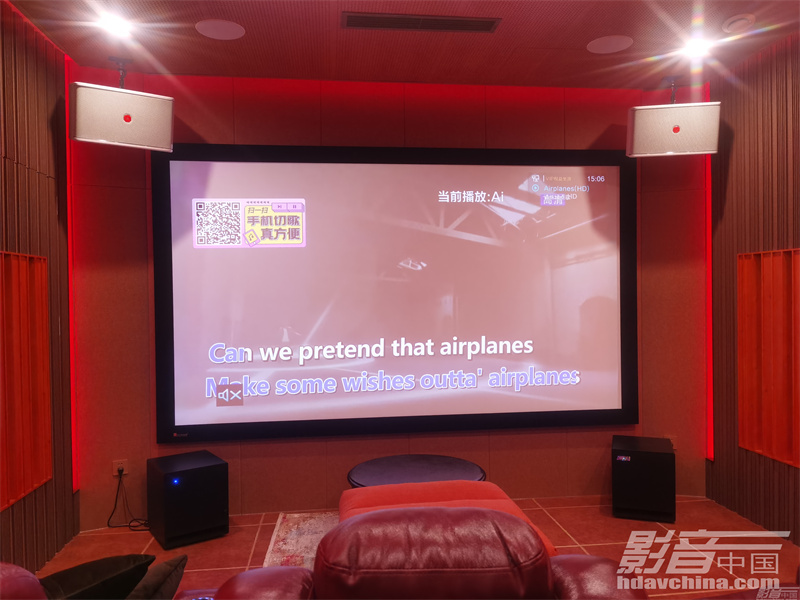

投影机为JVC DLA-X818BC,4K分辨率,预埋8K光纤线材,方便日后升级。银幕为深圳焦点,MP系列0.4微孔透声140英寸画框幕,增益1.6。

音频分为两大系统。影院是7.2.6声道全景声配置,前置和环绕声道采用英国宝华韦健定制安装系列的CWM663(共7只),天空声道采用CCM362(共6只),超低音是Earthquake(大地震)FF12(共2只),搭配天龙AVC-X8500,片源使用16盘位服务器,播放风霆迅正版电影。卡拉OK系统使用PRS品牌搭配雷客点歌系统。

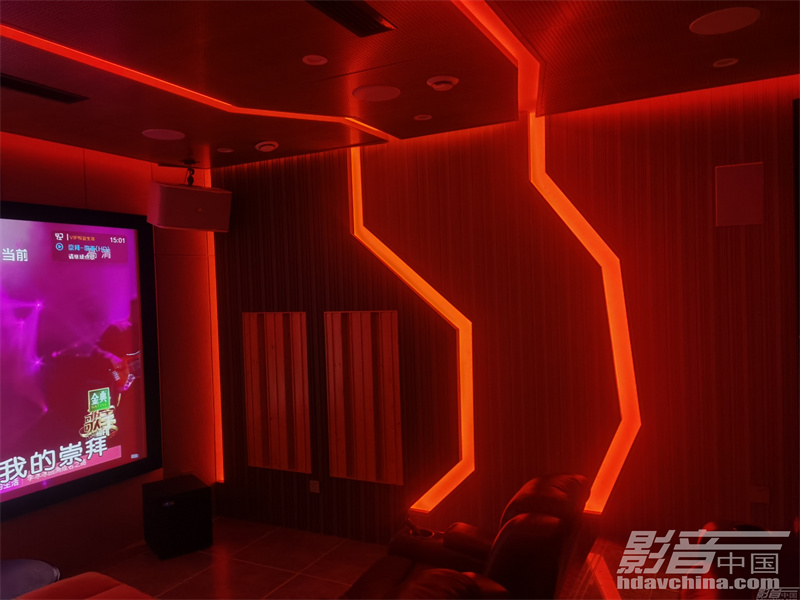

为了在卡拉OK模式增加气氛,于侧墙和天花设计了LED幻彩灯光,整体操作使用威森智能系统,实现一键开关机和影院K歌场景一键切换。

设计与调试心得

基础装修下,木龙骨施工全部刷上防火涂料,吸音绵中也加入阻燃剂,以达到防火安全标准。装修材料采用E0级无甲醛材料,以达到环保标准。做完吸音施工后,用环保设备和新加坡进口原料,进行了除异味和灭菌消杀。

设计师认为这一点很重要,因为施工时,门是最后装的,没有装门前,其它房间施工的油漆胶水异味和施工中的灰尘,极易附着在吸音材料上面。同时,吸音材料在生产运输过程中难免也会接触到细菌,这将影响到业主的健康,因此影音室灭菌消杀、除异味,是施工必备流程。


智能化控制当然也是必选项,16位硬盘存储的电影服务器,给业主带来了丰富的片源。

美观方面,市面上各种板材,其规格基本都为2440×1220mm,墙体施工超过2440mm时都要裁切拼接其他板材,既不美观也浪费材料。本案施工需要的尺寸是2980mm,很难在市面上觅到。最后通过北京声学学会平台找到可定制的生产商,按尺寸定制,实现了没有接缝的美观要求。

安装完毕后,JVC派出工程师进行现场联调,智能厂家也提供了远程协作支持。卡拉OK供应商派驻的调校工程师,更是毕业于漯河职业技术学院录音专业,科班出身,还担当过现场演唱会的高级音响师。


客户对整套系统中,无论视频、音频表现都非常满意,对焦点银幕这一优秀民族品牌高度认可,以致于在之后的客厅影院系统中再次选择了焦点黑栅硬屏搭配激光电视。

最后,作为赠送服务,我们利用天龙的无线技术,赠送了HOES无线音箱给用户,用于分享更多的音乐节目。
