基本情况

用户使用需求

本案是济南某集团总部想要打造一间定制影院,以满足招待来宾、员工休闲的娱乐功能,要具备私密性,并提供商业院线的视听享受。同时为各类会议、学术讨论、演讲、报告、新闻发布、多媒体教学培训、观看电影等活动提供卓越的音质效果、清晰的画面显示以及简单便捷的集中控制。

认识设计师


设计师:唐立丽

参与过CEDIA课程培训,资深工程项目经理,百余个项目设计经验

工程师:李凯飞、颜世春

空间信息

位置:济南某集团总部

面积:长14.65m×宽10m

01.

影院构建过程,声学/光学处理及特别设计

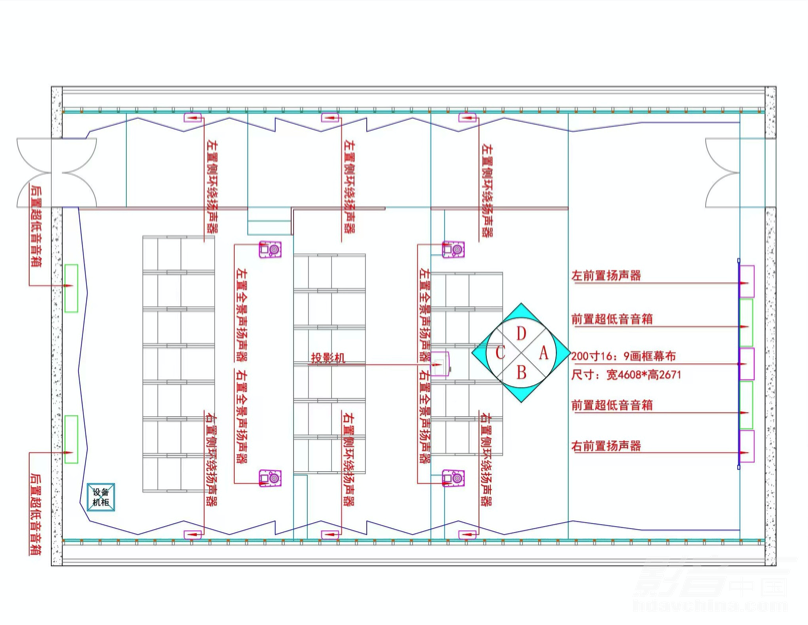

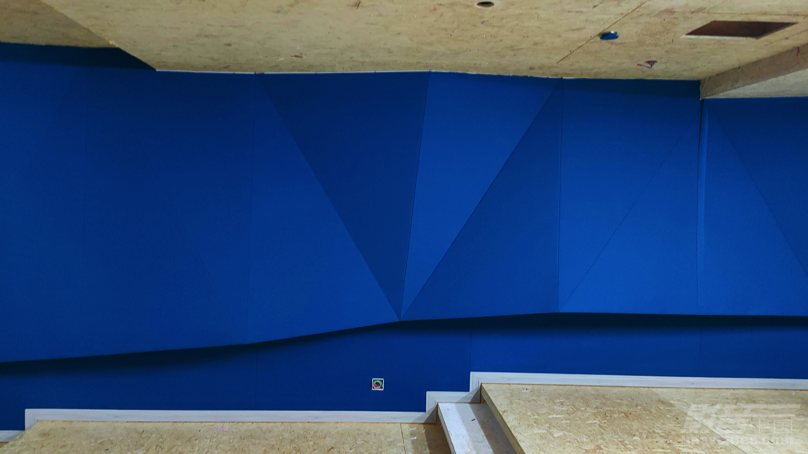

为满足多人观影需求,本案设计了三排空间做观影区,窗户侧的墙面设计了具有科技感的折线造型,墙面整体填充吸音棉及声学材料,办公区域侧墙面做音箱箱体并填充吸音棉及声学材料。


为了达到最好的隔音效果,施工时除了采用吸音棉外,同时在龙骨接缝处也使用了减震材料,空调风机口要在隔音的同时,保障日常使用不受影响,使用隔音材料包裹管道,从而降低运行时产生的噪音。

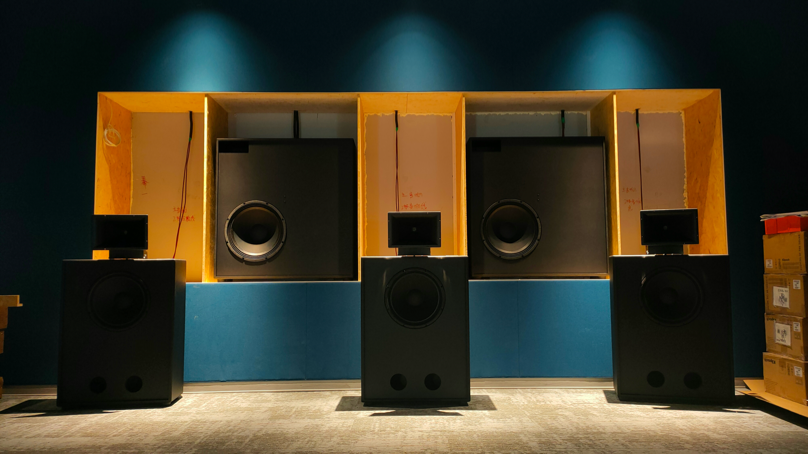

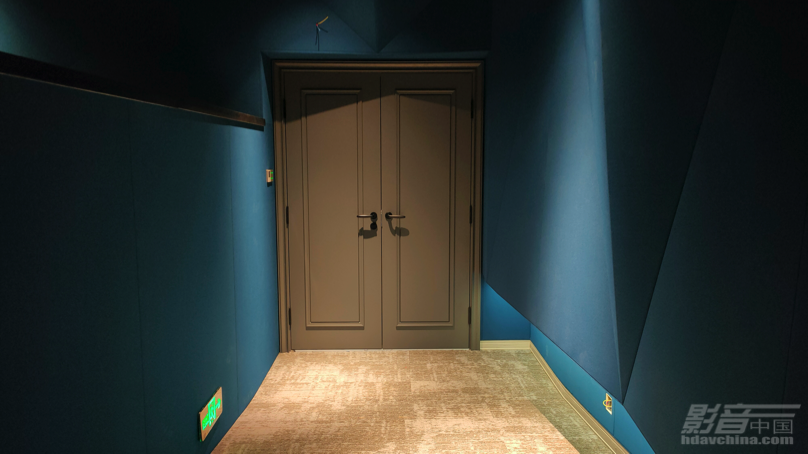

房间内墙面采用软包布+吸音棉做软包,保证美观的同时还可起到隔音效果;走廊另一侧是办公区,门选择的专用隔音门进行隔音,防止声音影响办公区;墙面木结构完成后,在进行墙面软包。


02.

设计与调试心得

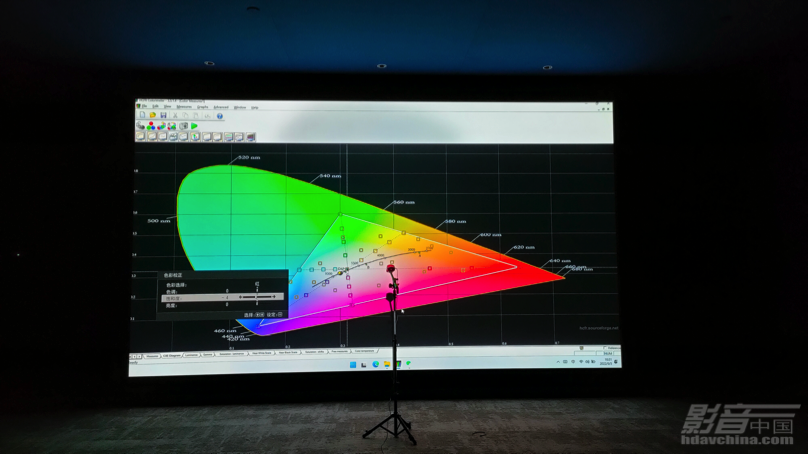

利用专业校色仪对投影机进行画面调校对比度、亮度、清晰度等参数,将偏差调到标准值,保证色域以求呈现最逼真、最自然的画面。


随后工程师通过对音箱频响曲线的调校,使之趋于平衡,让喇叭可以更好的适应房间,发挥出真正的实力。通过对房间声场的分析,调整每只音箱的声平衡,以求获得最好的房间声场效果。


最后进行影院的智能控制系统调试,实现了一键控制各种设备自动启动,灯光变暗,直接呈现影院效果。


器材列表

主音箱:Klipsch KPT-310M×3

超低音音箱:Klipsch KPT-418×4

全景声音箱:Klipsch KPT-8000M×8

旗舰影院前级解码器:Marantz AV8805A

高级定制影院后级功放:JAMOVIE J-2508

高级定制影院后级功放:JAMOVIE J-4503

四通道影院数字处理器:SOUNDPOWER PCD44×4

纯后级功率放大器:ESLC K2110×4

高清4K激光投影机:SONY VPL-XW7000

高清影库播放器:VIDON V3000
