用户使用需求

业主的愿望是,在乐清、浙江省乃至全国范围内,构建一个具有标杆意义的私家影院。

认识设计师


设计师:张声乐

专注家庭影院多声道推广二十年,代理众多国际知名影音品牌。曾协助Dolby、DTS在全国推广,曾协助举办全球首次家用Dolby Atmos演示、全球首次8K Atmos演示、全球首次DTS:X Pro演示等众多大型活动。

设计/施工公司:米乐影音

空间信息

位置及周边概括性描述:乐清市某别墅区

空间信息:长9.25×宽6.10×高3.15m(56平米,不含设备间)

资金投入:413万元(未包含Barco投影机)

影院构建过程,声学/光学处理及特别设计

业主对家庭影院表现出浓厚兴趣,花费大量精力和时间走访中国各地的集成商展厅、参观各类行业展会,也花了一两年时间去提升自己对家庭影院的判断和理解能力,同时积极在论坛上与发烧友展开探讨。

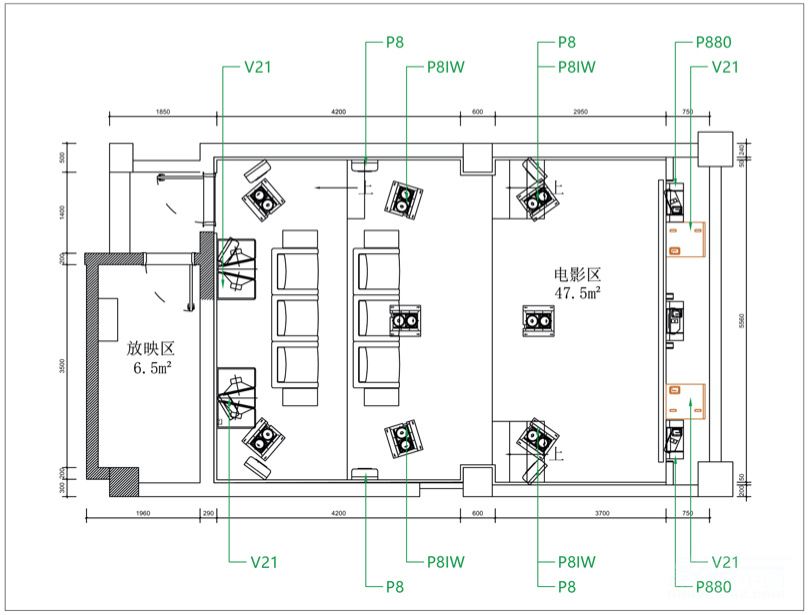

项目示意图,包含沙发和音箱定位

在此过程中,集成商始终与他保持密切沟通,当彼此建立信任后,业主决定委托米乐影音打造这个具标杆意义、器材总投入超过413万元(不含Barco投影机)、11.6.8声道的影院系统。

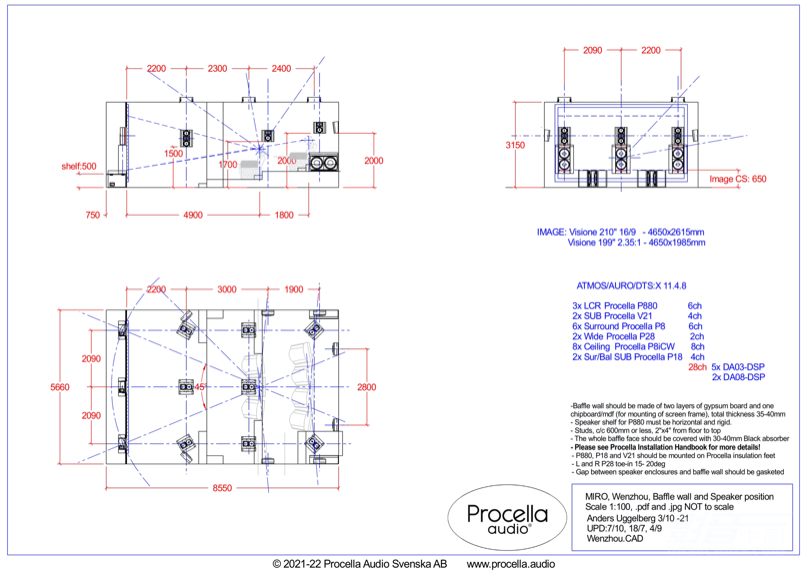

Anders Uggelberg为本案进行了音箱选型与布置

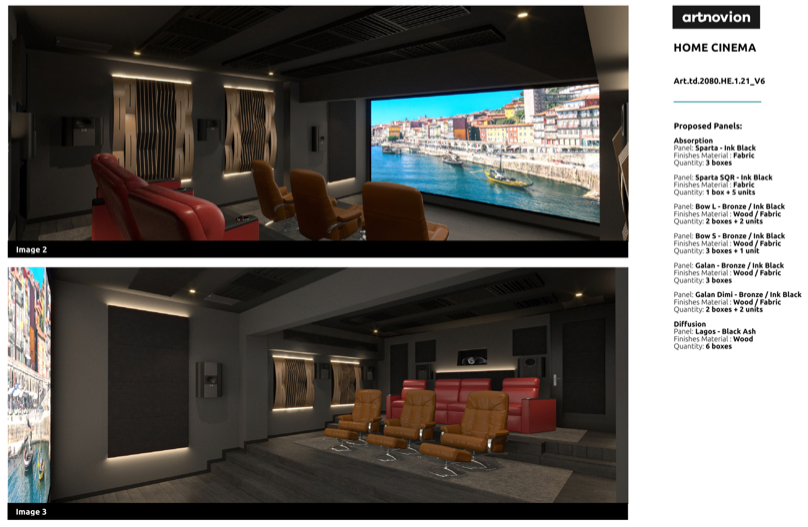

Artnovion出具的声学材料设计图

集成商米乐影音倾尽全力帮助业主实现梦想,为此邀请了Procella联合创始人Anders Uggelberg来完成影院音箱的选型与布置,声学方面则由葡萄牙Artnovion公司做了整体规划。可以说,也是运用了当今世界领先的音响器材和声学设计。

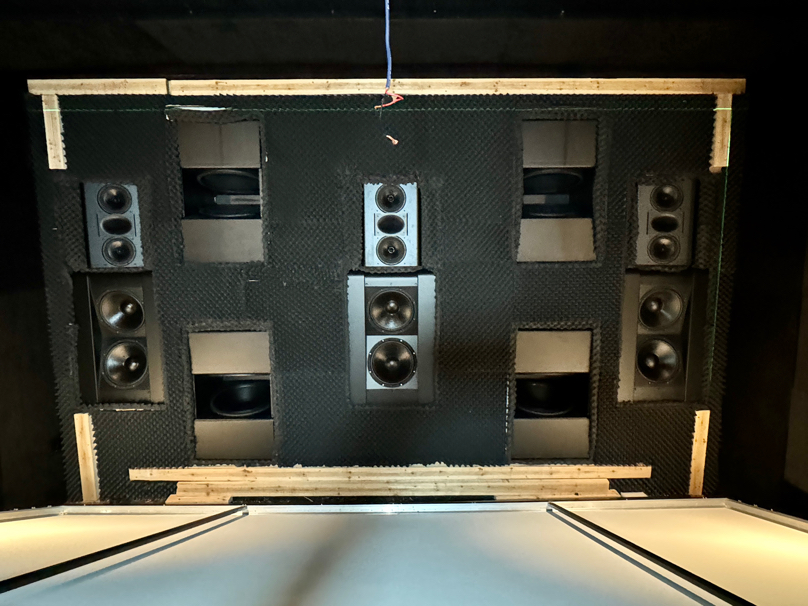

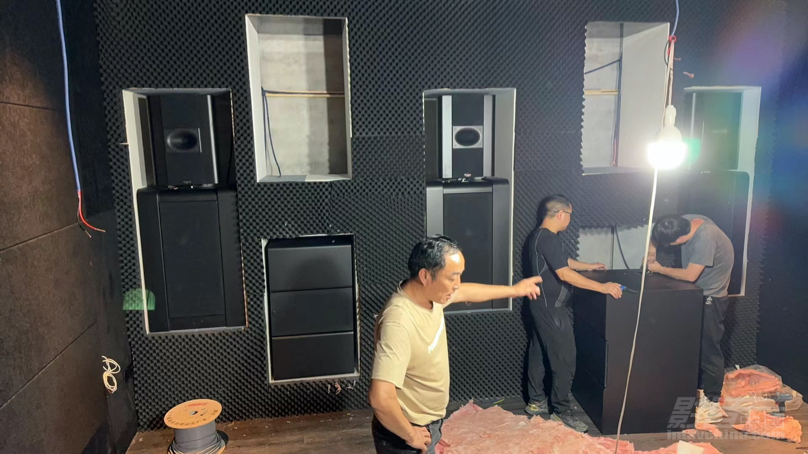

施工过程中拍摄的幕后音箱陈列(集成商供图)


现场施工图(集成商提供)

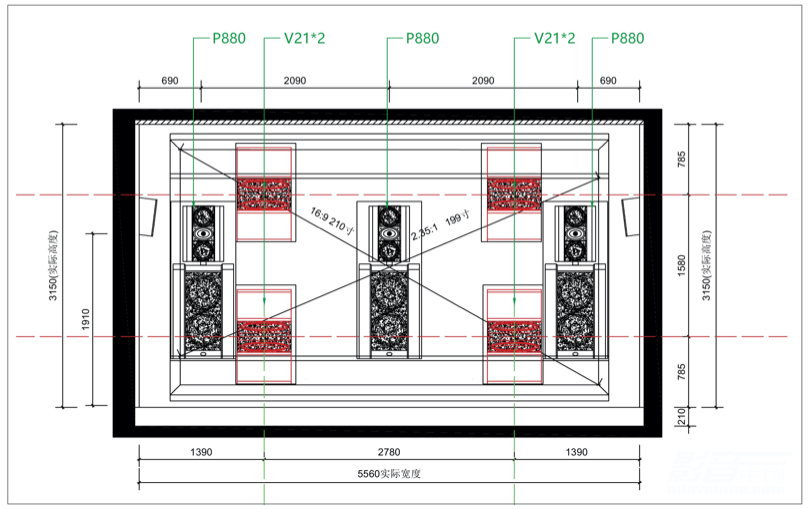

正面墙内音箱的布置图

配置方面,左、中、右主音箱选择了Procella旗舰的P880,双15英寸低音、双8英寸中音和高压缩的高音单元。与米乐影音展厅不同,前方增宽音箱的配置较环绕音箱来得更高。增宽音箱为P28,环绕却只是P8。Anders Uggelberg在产品选型时强调,增宽是除了左、中、右以外,距离聆听位最远的一对音箱,相反环绕离聆听位会更近。通常我们坐在房间2/3的位置,前2/3的空间是空的。如果你要做到音效上的极致,就需要选择比环绕音箱更高一个等级的增宽音箱,这也是选用P28的原因。包括米乐影音自己的展厅也没舍得这样设计,毕竟两者间有着不小的价格差距。但从极致角度出发,这样做就很合理了。

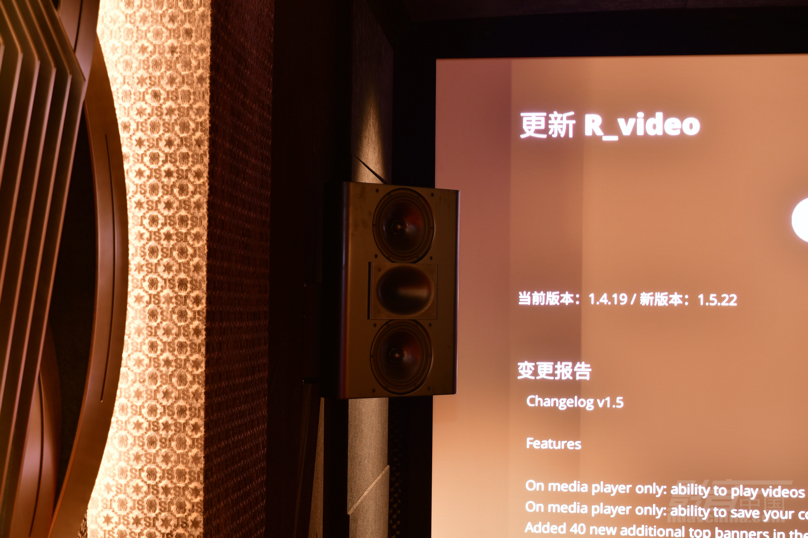

增宽音箱使用了Procella P28

最初规划时,WaveForming技术还未发表,因此前端用了2个Procella的V21,然后用P18做两边的平衡。WaveForming技术公布后,业主非常感兴趣,于是在原有框架下,更新了一个对应WaveForming的方案:前面用了4个V21,后面因为客观条件限制,只能选用2个V21。


后方使用了一对Procella的V21


后墙音箱一览

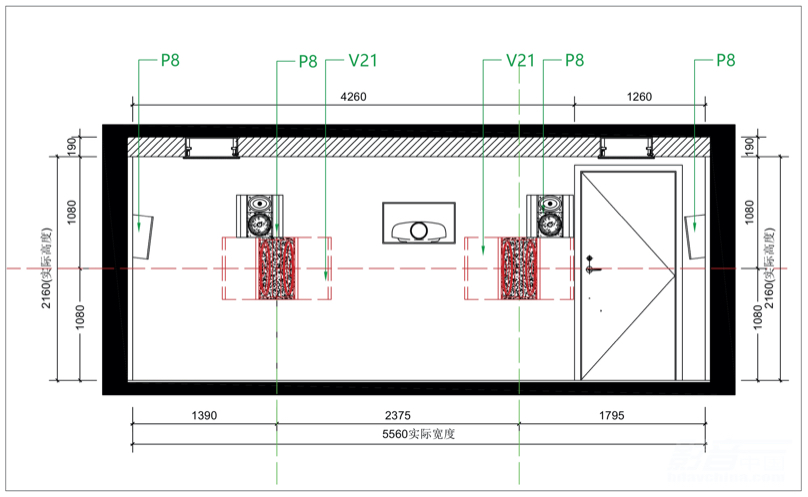

背面音箱布置图

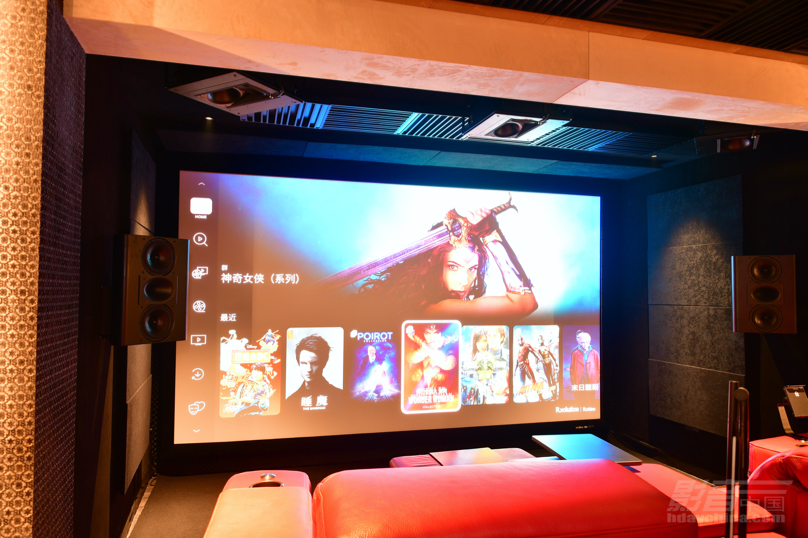

用多大的幕布和选择哪一款投影机,业主也犹豫了很久。机缘巧合下,找到了中国市场最后一台Barco 6基色激光投影机。6基色激光投影机的优势在于,支持3D,有着优异的去散斑能力,但体积非常大,同时还需要配套的散热系统。很多发烧友即使有预算,也会受限于空间而不得不放弃。与其配套的,是Visione 210英寸THX认证的编织透声幕。激光投影机与编织幕的搭配,可以很好地去散斑,而且投影机自身高流明的特点,也无惧光损失。

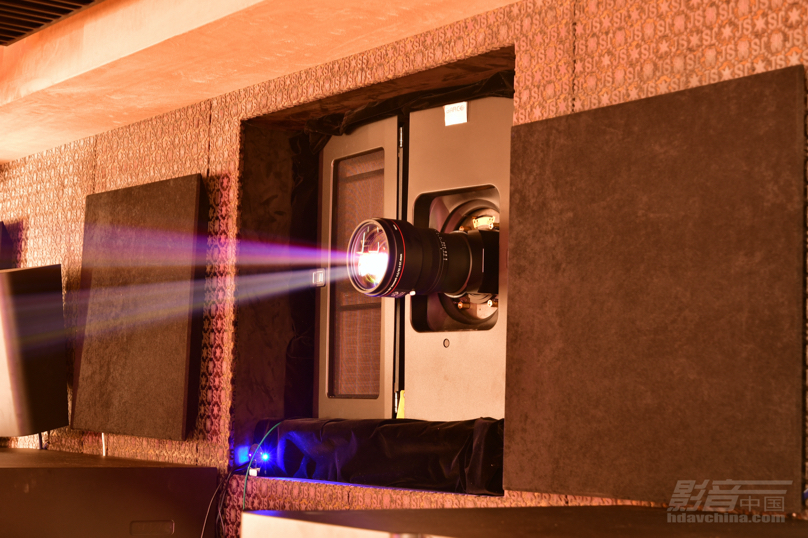

Barco 6基色激光投影机

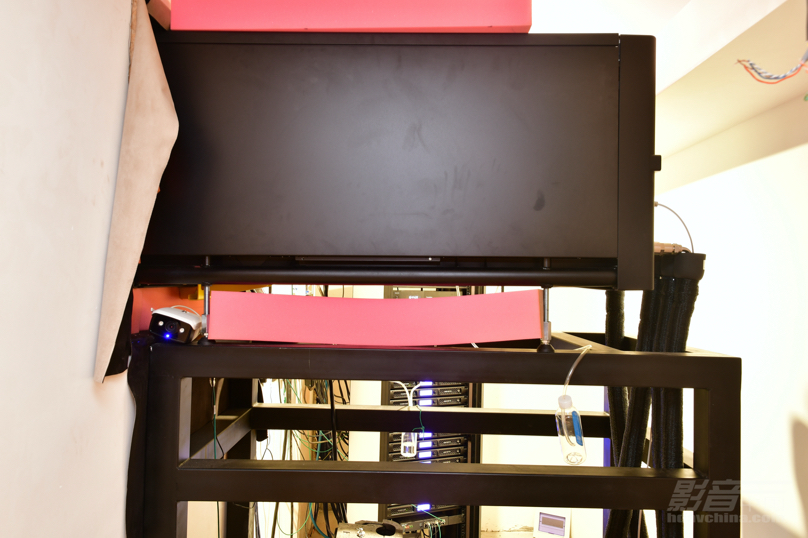

位于设备间的Barco激光投影机

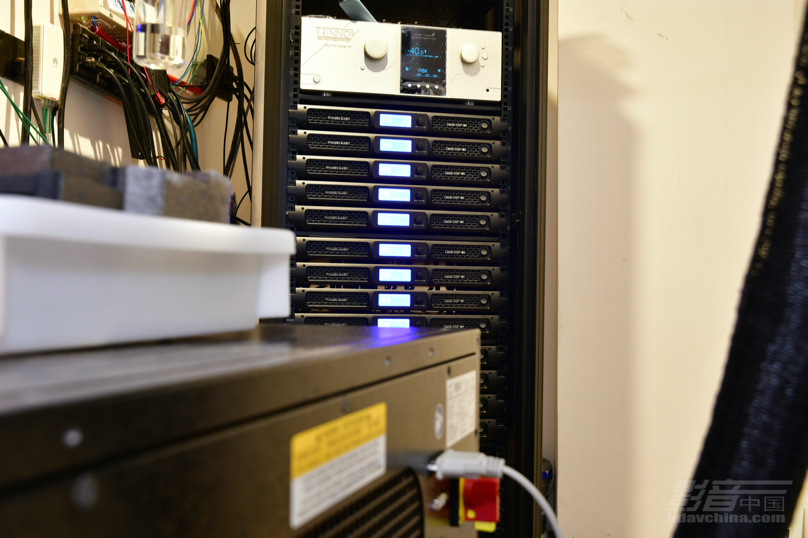

设备间里Trinnov前级和Procella的放大器

现在看到的影院沙发,其实已经换了好几版,是完全根据业主喜好重新定制的,保证了舒适性、功能性,全部用到意大利产的真牛皮打造。与那些设计有高靠背的影院沙发不同,集成商认为后者会对后方声场产生一定的遮挡作用,因此才特别进行了改良设计。功能性方面,它甚至包括了内置冰箱等功能,提升了观影时的体验。

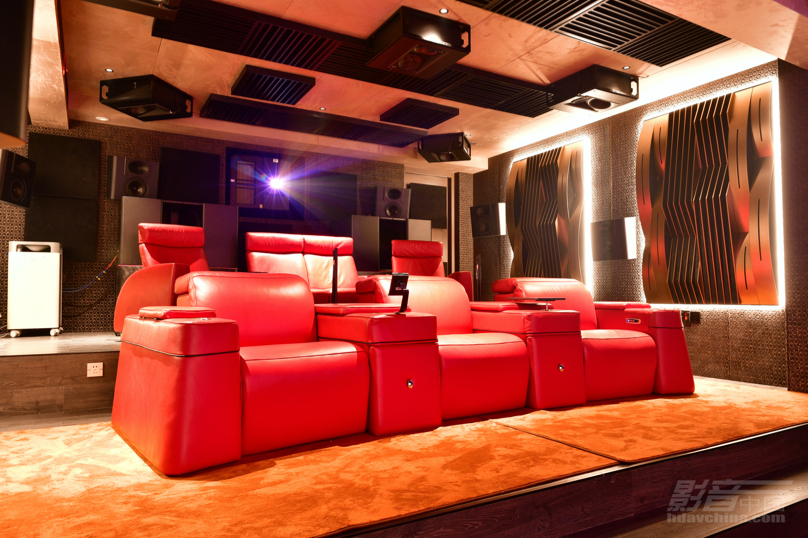

影院座椅也是几经讨论才确定的

设计与调试心得

这样一个影院,调试自然也是相当专业的。Trinnov国际销售经理Tom Garrett亲自前往乐清进行了调试,同时充分考虑了业主的听音喜好。有关这部分的内容,可以参见影音中国的专访——《专访创诺国际销售经理Tom Garrett:WaveForming是个让人振奋的技术》一文。

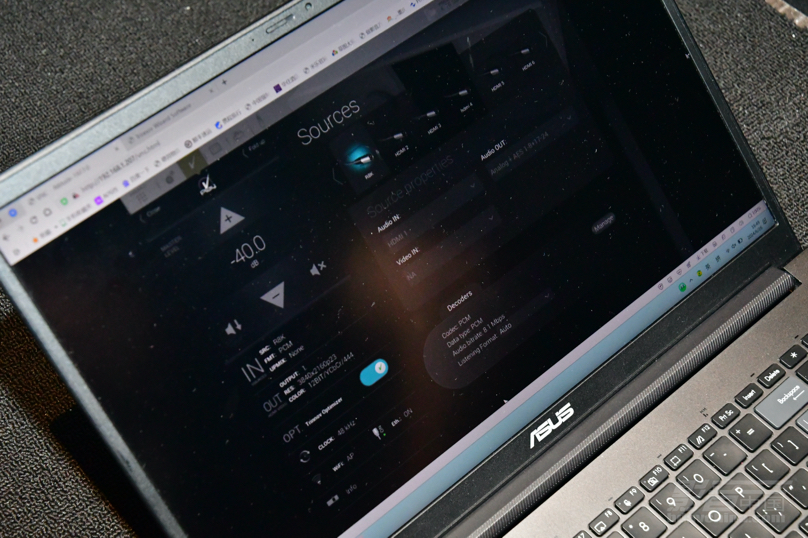

现场WaveForming的调试界面

WaveForming能有效解决低频驻波的问题,但还是需要在中高频的反射控制上透过声学材料进行改善。因此现场能看到Artnovion吸扩一体的声学材料等,来平衡房间里中高频的消散和扩散。业主还选了非常漂亮的墙纸去做美化。影音室前方,用了地毯加地板的混合,深色地毯进一步避免了画面反射的光污染。

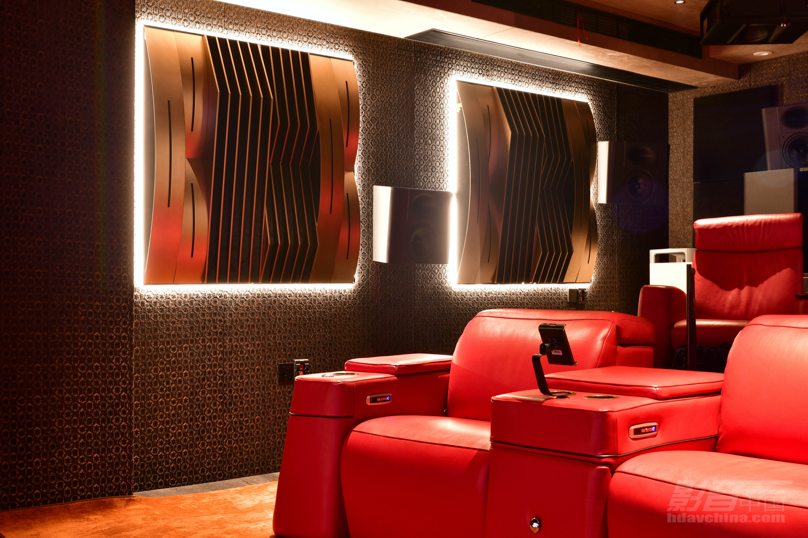

中高频处理,选用了Artnovion的声学材料

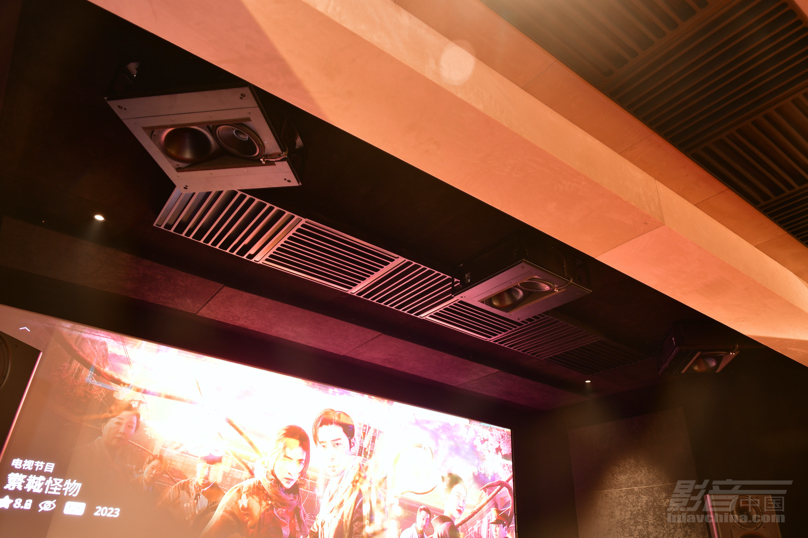

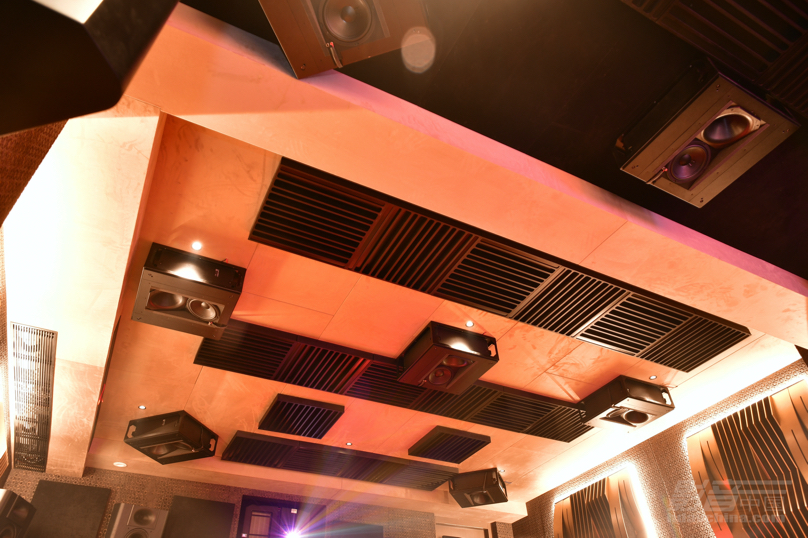

顶部的天空声道和上帝之声音箱


用作环绕的Procella P8


天空声道用到的Procella P8ICW

器材列表

Procella 11.6.8声道家庭影院

主音箱:Procella P880×3

天空音箱:Procella P8ICW×8

环绕音箱:Procella P8 THX PM3认证×6

超低音:Procella V21×6

增宽音箱:Procella P28×2

后级放大器:Procella DA08-DSP×13

前级解码器:Trinnov Altitude32-1632银色特别款

视频处理器:Envy Extreme

高清播放器:Zappiti Signature

刻录储存器:Zappiti NAS

电动变型遮幅幕:Visione ATFS-210-169-M235 THX认证编织透声幕

HDMI线:PIXELGEN THX-HFC76/2 THX出品认证纪念版×2

声学材料:Artnovion Bow L/Bow S/Galan/Galan Dimi大师签名款
