用户使用需求

业主在影音室设备选择方面有自己的独特见解,首先设备选择方面注重品牌、品质;其次影院效果方面不论是对白清晰度、空间包围感、低频的体感、影片带入感都要达到相关标准。

认识设计师


设计师:郑淑钰

泰安天籁影音智能影音资深设计师,曾参与CEDIA、HAA、THX培训,多次获得设计奖项,从事家庭影院行业12年多。

设计公司:泰安天籁影音智能

空间信息

面积:长8.1m×宽4.7m×高3.3m。

资金投入:影音设备投入28.8万元,影音智能设备投入1.91万元,声学及隔音投入4.56万元,石膏星空顶1.1万,装修投入9.5万元,沙发投入5万元,总资金投入共计50.87万元。

位置:山东省泰安市·国山墅别墅区

影院构建过程,声学/光学处理及特别设计

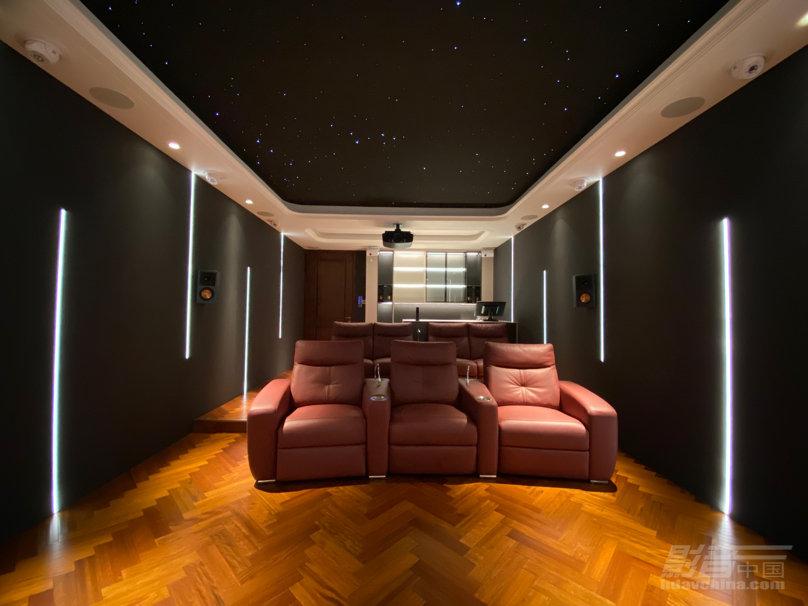

设计师拿到房间规划图纸后,首先对房间进行比例测试,比例刚好在推荐比例内:1:1.42:2.45,结合房间尺寸兼顾容纳人数,为了控制整个影院声场的混响及均匀度,保证整个影音空间的功能性,从功能上面将影音室划分为两排沙发加吧台座椅三区域。第一排可以实现巨幕观影,第二排适用于不适应大尺寸画面的老年人和小朋友,第三排侧重于K歌互动。

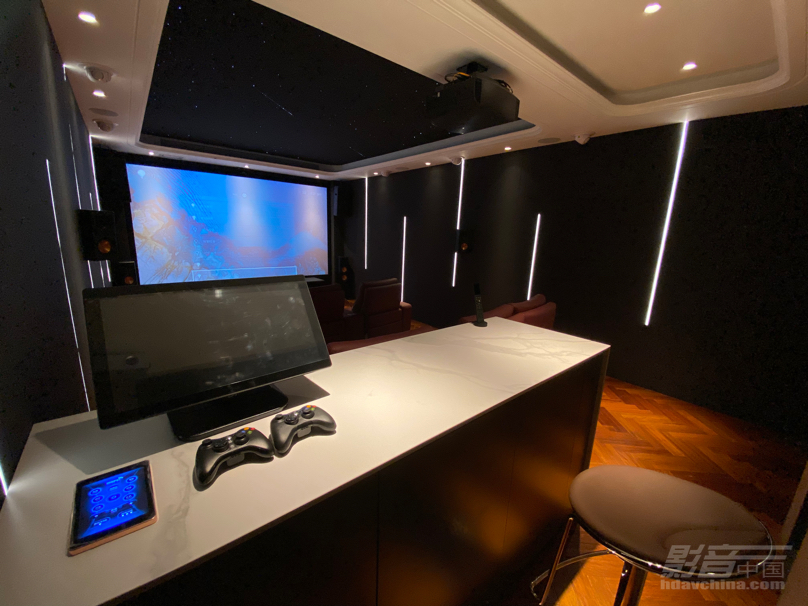

为了达到完美的观影及K歌体验,将播放器、功放、点歌机等主设备集中放置于吧台中的设备柜内,既减少设备工作时产生的底噪,也因隐藏于吧台中而不影响影音室整体装饰;同时为了解决吧台柜承重、散热、维护问题采用了两台内胆式设备柜嵌入柜中,吧台设计了双侧开门,便于线材的梳理及设备维护。



房间整体做了隔音处理及声学处理,既有效防止室内欢唱及观影对邻居及家人的干扰,也保证了房间混响时间,同时兼顾了K歌的效果。影音室整体风格采用深灰色系墙面搭配红色沙发,营造新颖的视觉反差的同时高级感满满;深灰色系的墙面在观影时也大大减少了因墙面光污染对投影画面的影响。


灯光设计方面,除了主照明外,还设置了墙面的线型灯,老人、孩子独自观影时,不用担心害怕黑的问题,也不会像主照明一样过分影响观影体验。

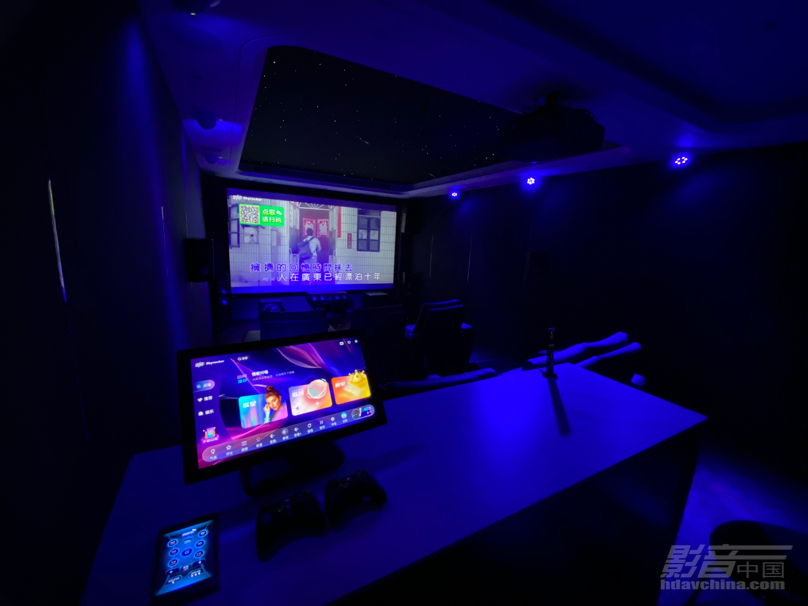

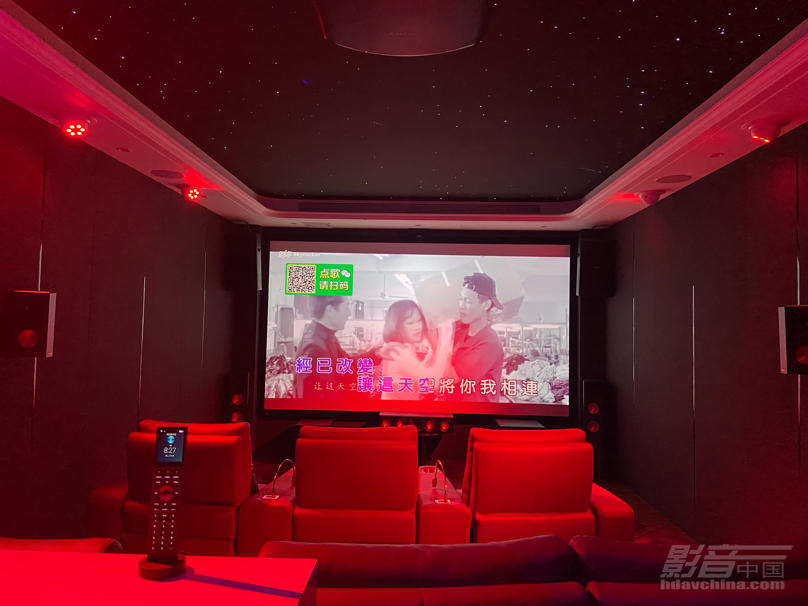

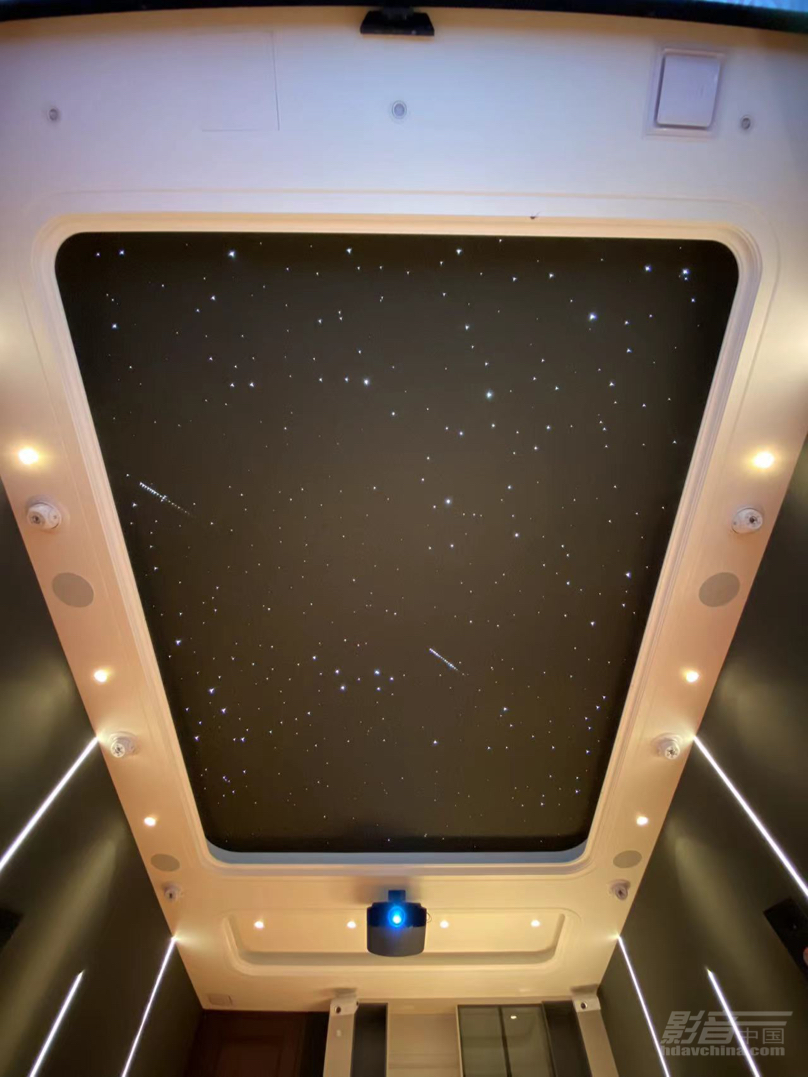

为了营造真实星空,没有用常规的聚酯纤维吸音板,而是采用了没有拼接缝的石膏星空顶,星星点点及流星滑过都好似在星空下。KTV搭配了舞台氛围灯光,一键启动KTV模式后,随即进入欢唱氛围。


设计与调试心得

根据客户需求,本案采用klipsch落地箱+壁挂箱+吸顶全景声音箱方案:因外摆+壁挂的音箱导致房间内随处可见音箱的存在,为了消除音箱明显的定位感从而达到观影过程声像定位准确、对白清晰、包围感充足,在声学设计及处理的基础上,首次调试使用功放自带的Dirac Live声学调试软件及Dirac Live低频管理进行声场调整,为了检验并加强调试精细度追加了美国HAA PowerCal精细调节,对音箱进行了校验、测试、频响曲线、相位的二次调整,双低音炮进行了反复的调试及测试,完美保证了低频的量感和体感。前级采用了Onkyo的RZ70自带双通道低频管理,即节约了硬件成本也减少了调试过程的复杂程度。

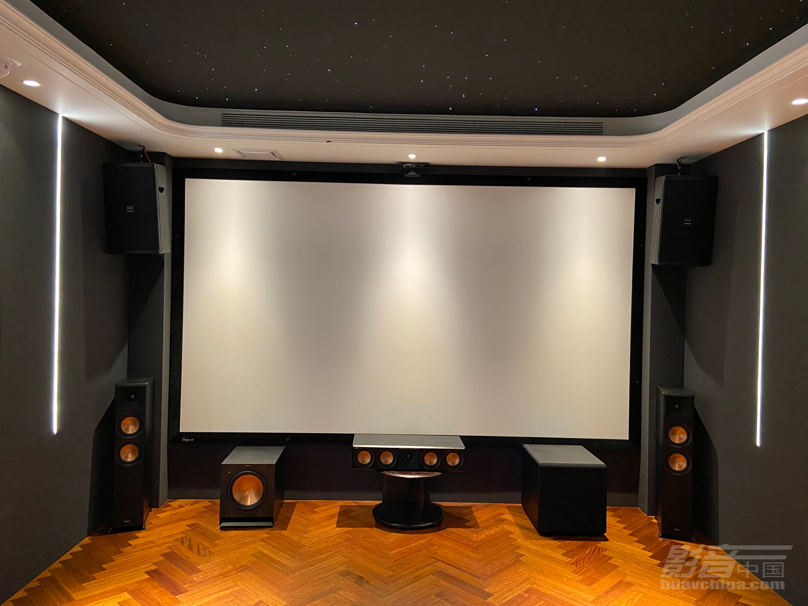

SONY VPL-VW598原生4K分辨率为画质提供了基础保障,80mm非球面镜头保证画面角落也可以获得清晰图像;电动镜头调节方便快捷,超大的镜头位移保证画质在不失真的前提下节约了调试成本;自带中控网络接口对接主流影控系统无缝衔接。为了达到亮度标准,采用了焦点的高增益幕布,来保证投影画面的初始亮度,同时在对画面色彩校正中,采用调色仪进行了色彩精细测试及调整,达到了投影机预期的黑位效果。


Control4 core1,美系影控有着强大的对接能力,主流的产品都有相应的驱动,非主流产品也可通过编程完成驱动的编写。为了观影期间方便操控,增加了halo系列按键显示屏遥控器,相较之前型号260系列遥控器,质感更好、操控更简洁,拿起遥控器随即唤醒屏幕,在全黑环境随意切换灯光和场景。影音室共设计了8路不同应用的灯光+1路主调光,在一键切换相应模式后,所有相关设备自动启动的同时灯光也依次跟进变化,场景变换做到一键进入状态,整体简单方便,老人、小孩均可独立操作。


器材列表

视频设备:

投影机:SONY VPL-VW598原生4K投影机

幕布:焦点160英寸16:9高增益画框幕

播放器:威动N5

音频设备:

左右前置主音箱:klipsch RP-6000F II EBONY×2

中置主音箱:klipsch RP-504C II EBONY

壁挂环绕音箱:Klipsch RP-502S II EBONY×4

吸顶式全景声音箱:Klipsch CDT-3650-C II×4

有源低音炮:Klipsch SPL-120

有源低音炮:Klipsch SPL-150

前级处理器:Onkyo TX-RZ70

卡拉ok系统:

点歌系统:雷客惊艳plus

前级效果器:DAM-EF200C

后级放大器:DAM-A800

主扩声音箱:DAMGS-1200N

无线麦克风:DAM-5800

声学材料:中电声学模块

氛围灯光:全嵌染色图案灯E80S×6

1.5W全彩动画激光灯A1500x2

影院机柜:猛犸定制专业机柜550x600×2隐藏式内胆机柜
