基本情况简介

用户使用需求

客户怀着对高品质影音娱乐空间的期待,提出了明确诉求,希望设计师能够巧妙且合理地利用现有空间,精心打造一个集影院、卡拉OK、智能灯光与控制综合系统于一体的多功能影音娱乐间,以满足其多样化的娱乐需求。

认识设计师

设计师:徐勇海

三十多年资深音响发烧友,曾参与CEDIA、HAA、THX培训。

设计公司:广东鼎韵科技有限公司

空间信息及投入

空间尺寸:长7.58m×宽5.44m×高3.45m,总面积约42㎡

资金投入:影音/灯光/智能控制设备投入52万元,独立声学装修投入8万元,总资金约60万元

位置:内蒙古呼伦贝尔市鄂伦春自治旗


影院构建过程,声学/光学处理及特别设计

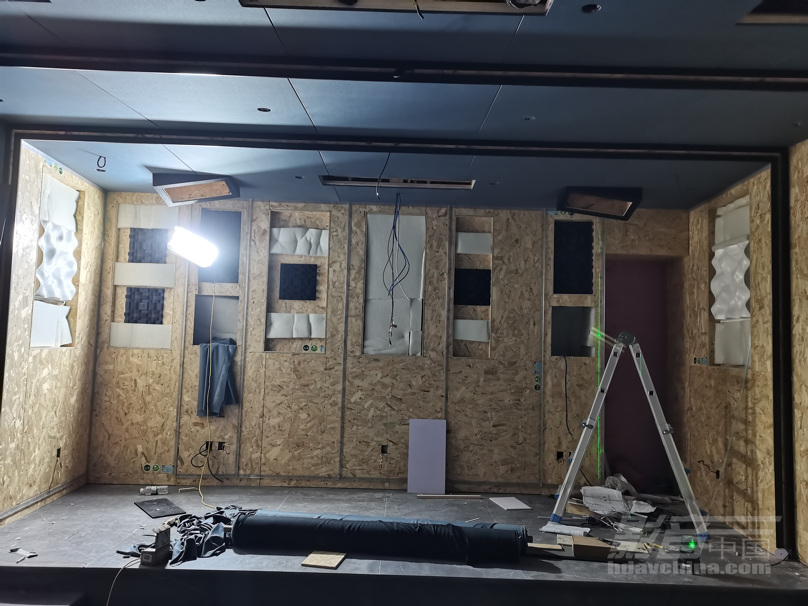

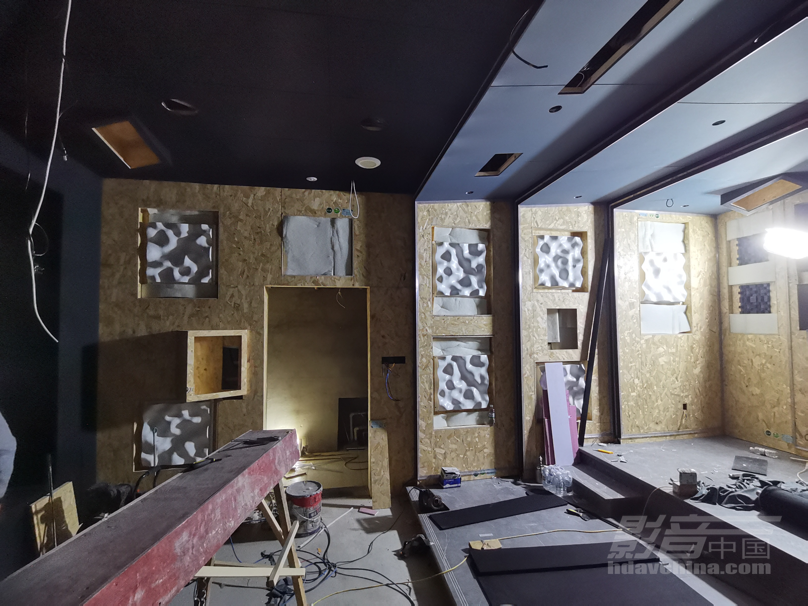

本次私家影院搭建的是主要参考杜比全景声白皮书标准。设计建设房间左右前后墙面的尺寸,辅以经过严格计算的声学设计,有助于扰乱室内形成的驻波尽可能地减少共振频率叠加,目标就是获得更均匀的模态分布,尽可能达到杜比白皮书建议的共振频率要求,让侧墙的反射声波扩散并消除多次回声。在搭建高隔声组合墙体时,组合墙体对低频振动声的阻隔作用减弱。高隔声组合墙体使得墙体与结构之间的低频振动声基本消失,从而达到组合墙体的高隔声效果。


吊顶采用悬挂式减震龙骨缓冲结构,同时具备高弹性、固有频率低,阻尼大的特点,能消除共振时振幅激增的现象,在较宽的干扰频率范围内有相当明显的隔振降噪效果,特别适合隔离因振动造成的低频固体传声。天花上以及墙壁内补充的吸音材料来控制混响过长,木质龙骨架再加上吸音棉,所有的隔音处理都要求密封,没有缝隙,隔音材料不是重复叠加使用就能增加隔音量的,不同频率段的噪音需要不同材料来阻隔。胡桃木饰面,雪弗板硬包,聚酯板硬包,扩散板,暗藏灯带。


在线材的选择上,秉持着严谨负责的态度,全部选用了质量极为可靠的大品牌线材。确保客户在未来使用过程中,不会遇到任何因线材本身质量而引发的问题,真正做到一劳永逸,让客户能够毫无后顾之忧地安心使用。

场景灯光与智能中控系统的安装与调试,选用Unitlink璟睿智能家居系统控制室内影音、灯光及场景变化,对家中的灯具进行智能调光。一键打开“入场”和“离场“模式,打游戏、看大片让视听环境更具氛围,选片及设备操作简单方便。

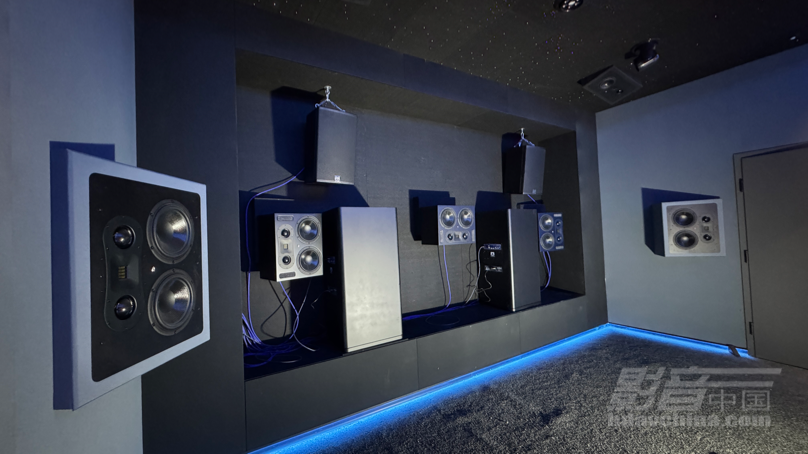

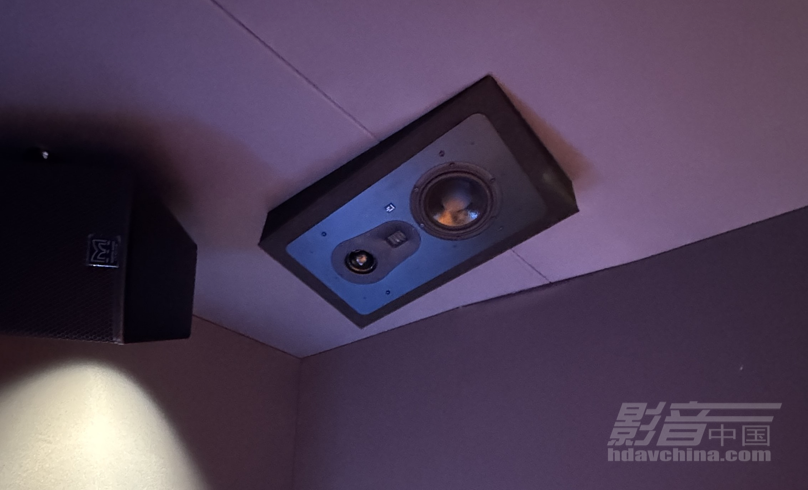

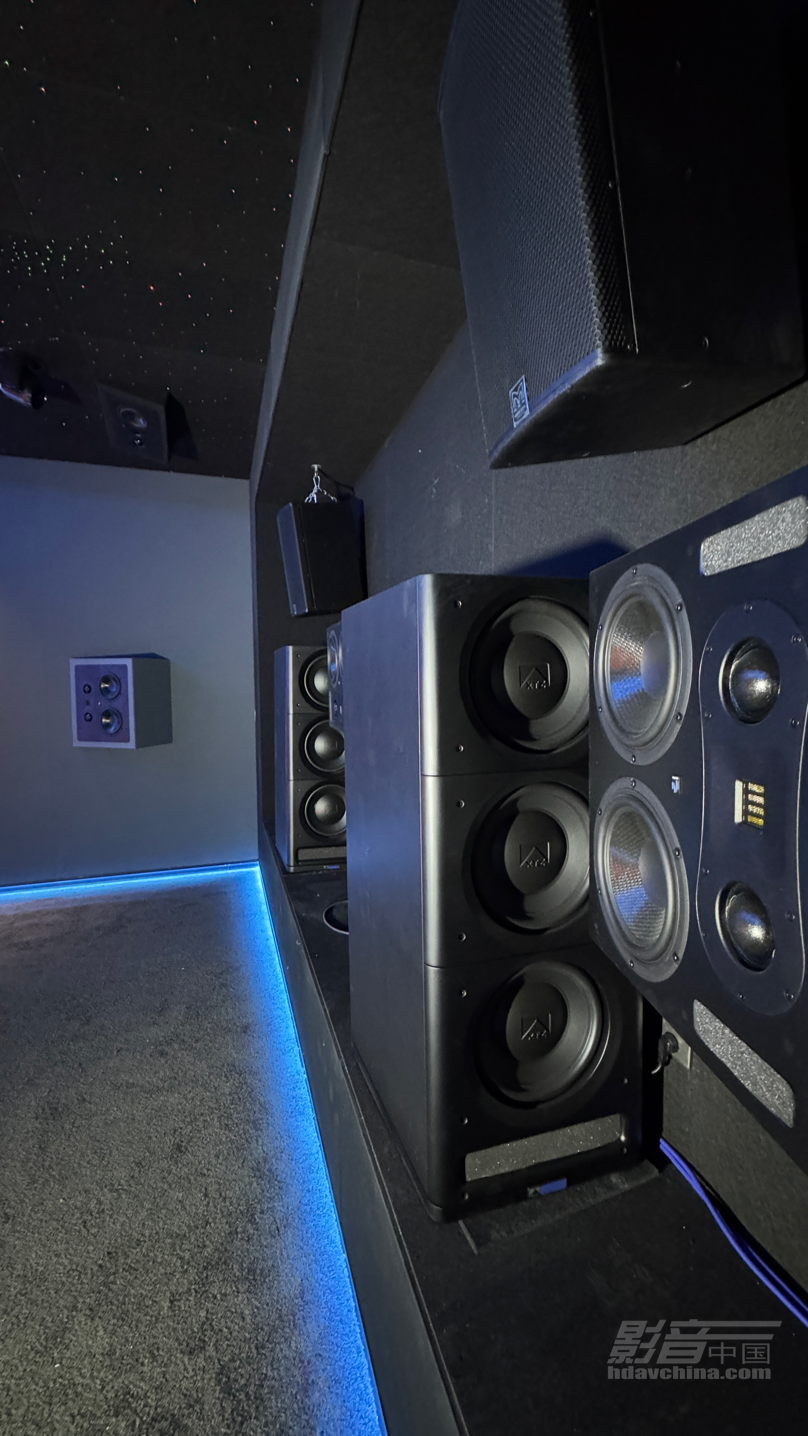

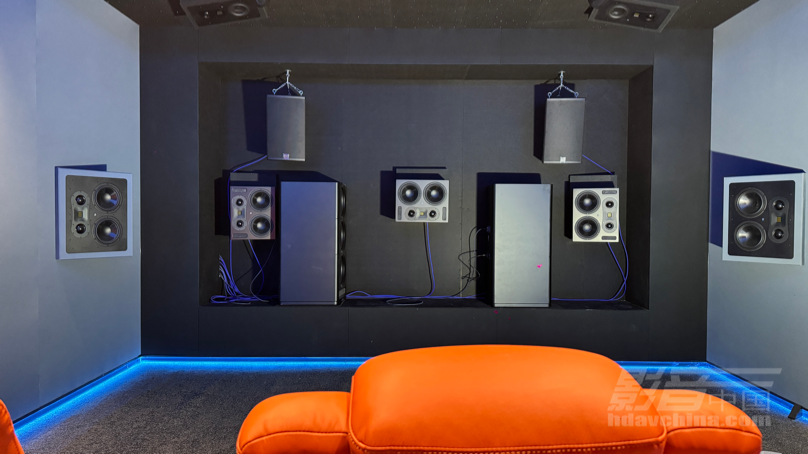

影院音箱设备客户选用的是3只北美之声·爱湃浓(Aperion Audio)Theatrus T80作为前置3声道,2只Theatrus T80W作为前置增宽声道,4只Theatrus T65W作为侧/后方环绕声道,6只Theatrus T63W作为全景声天空声道,搭建了出色的影院体验。家庭影院系统的灵魂-2只XTZ Cinema SUB2X12 双12英寸有源炮,3只XTZ SUB3X12老妖王有源炮,采用ICEpower功率模块,自带DSP EQ设定功能,低频震撼,外观大气。低频下潜够力,极具弹性,幕布外墙使用焦点 MP190 (190英寸)幕布。

选择北美之声·爱湃浓Theatrus定制安装影院音箱系列的主要原因就是,它不但具有高声压级,而且采用了AMT高音单元具有良好的正轴与偏轴响应,同时具有独立的软球顶馒头中音,可在满足影院级高声压的情况下,声音又很Hi-Fi, 且具有多种幕布前后/入墙/挂墙高/低频调节补偿功能。

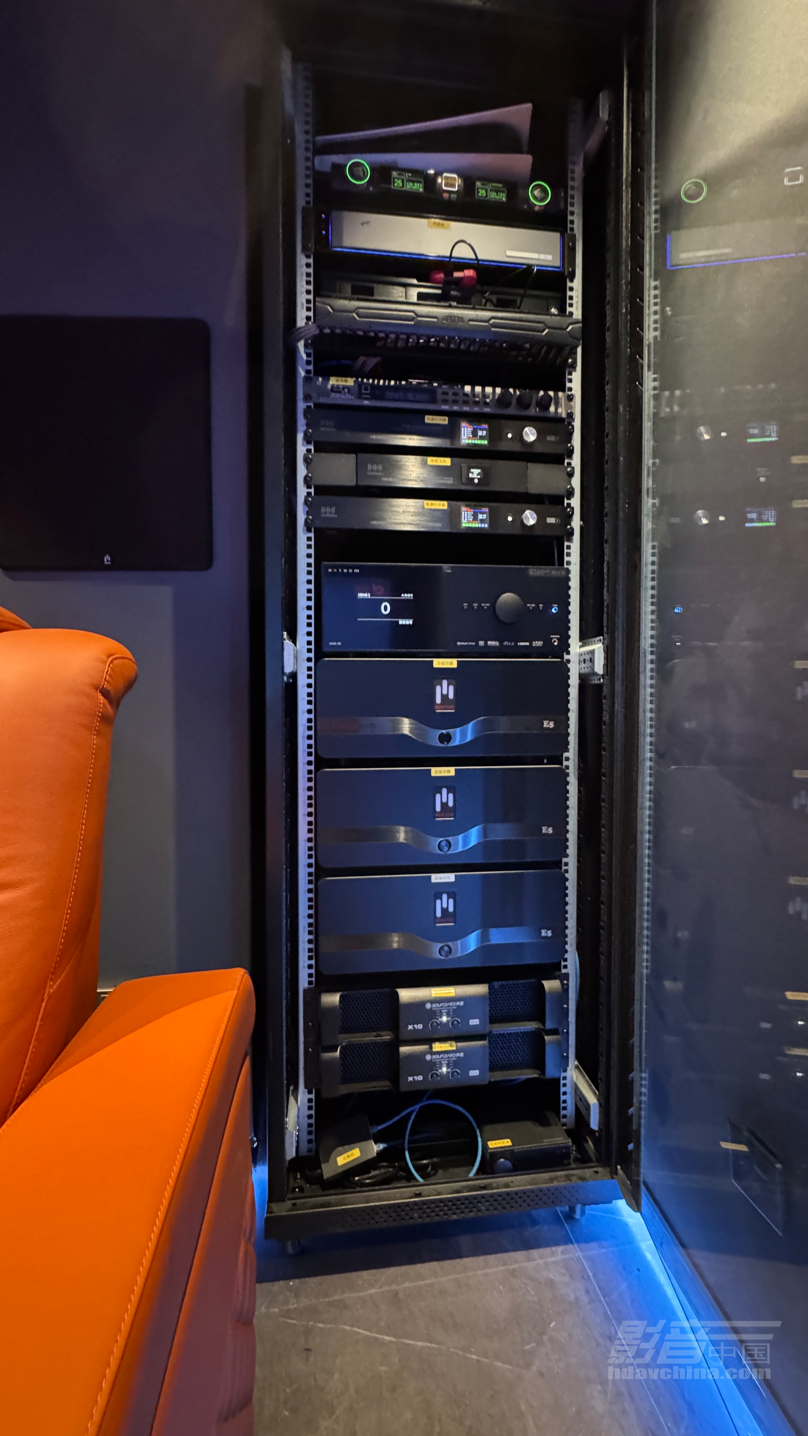

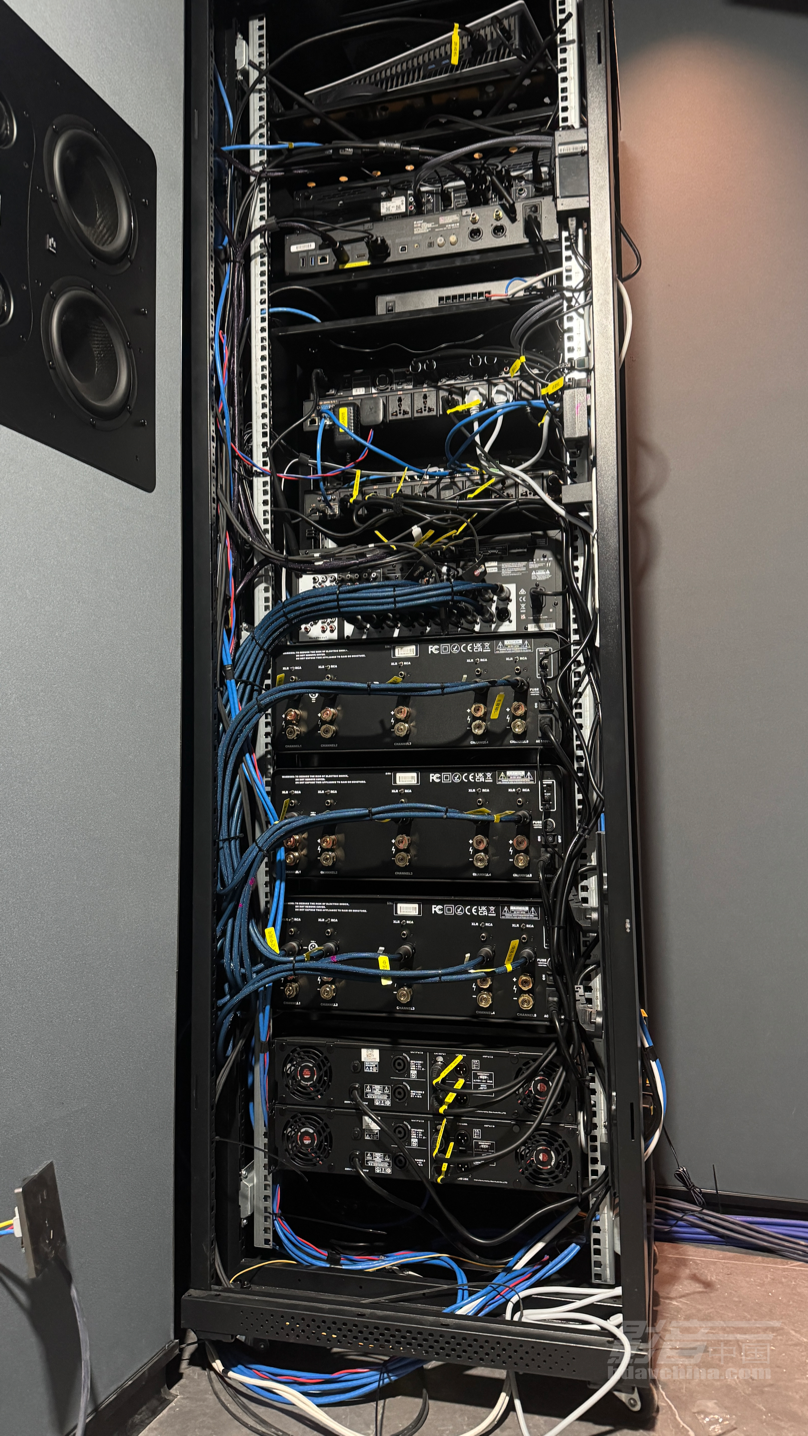

空间内采用了高端的扬声器,那么与之配套的功放,选择了同是北美之声·爱湃浓品牌的Energy 系列多声道纯后级功放,属于AB类功放,每个声道采用独立可拆卸功放模块,确保您每个声道得到的功率与音质都是一致的。


本案不仅要满足日常的视听享受,还需兼具出色的唱歌功能。为了实现这一需求,根据客户的实际需要,精心挑选了2只MARTIN V12专业音箱以及2只MARTIN V10专业音箱。在音箱的安装布局上,采用了前后放置定位吊装的方式。够确保声音在空间内均匀分布,让每一个角落都能享受到清晰、饱满且富有层次感的音效。


为了构建一个高品质的卡拉OK系统,还选用了声准专业功率放大器,其强大的功率输出能力能够为音箱提供充沛的动力,确保声音的稳定与强劲;Martin数字处理器则可以对声音进行精细的调校,优化音质,让声音更加纯净、自然;BBS无线话筒具备出色的拾音效果和稳定的信号传输,让客户在唱歌时能够自由挥洒,不受线材束缚;视易点歌机拥有海量的歌曲资源,操作便捷,能够满足不同年龄段、不同音乐喜好的客户需求。这些专业设备相互配合、协同工作,共同组建了一个功能强大、性能卓越的卡拉OK系统。



设计与调试心得

在正式进入调试阶段之前,首先对场地展开了全方位、无死角的彻底打扫清理工作。待客户的沙发顺利到位并摆放妥当后,才正式开始调试工作。调试过程中,积极邀请业主前来试听试看,认真倾听业主的反馈意见。根据业主提出的感受和建议,再次投入到调试工作中,不断优化系统效果。

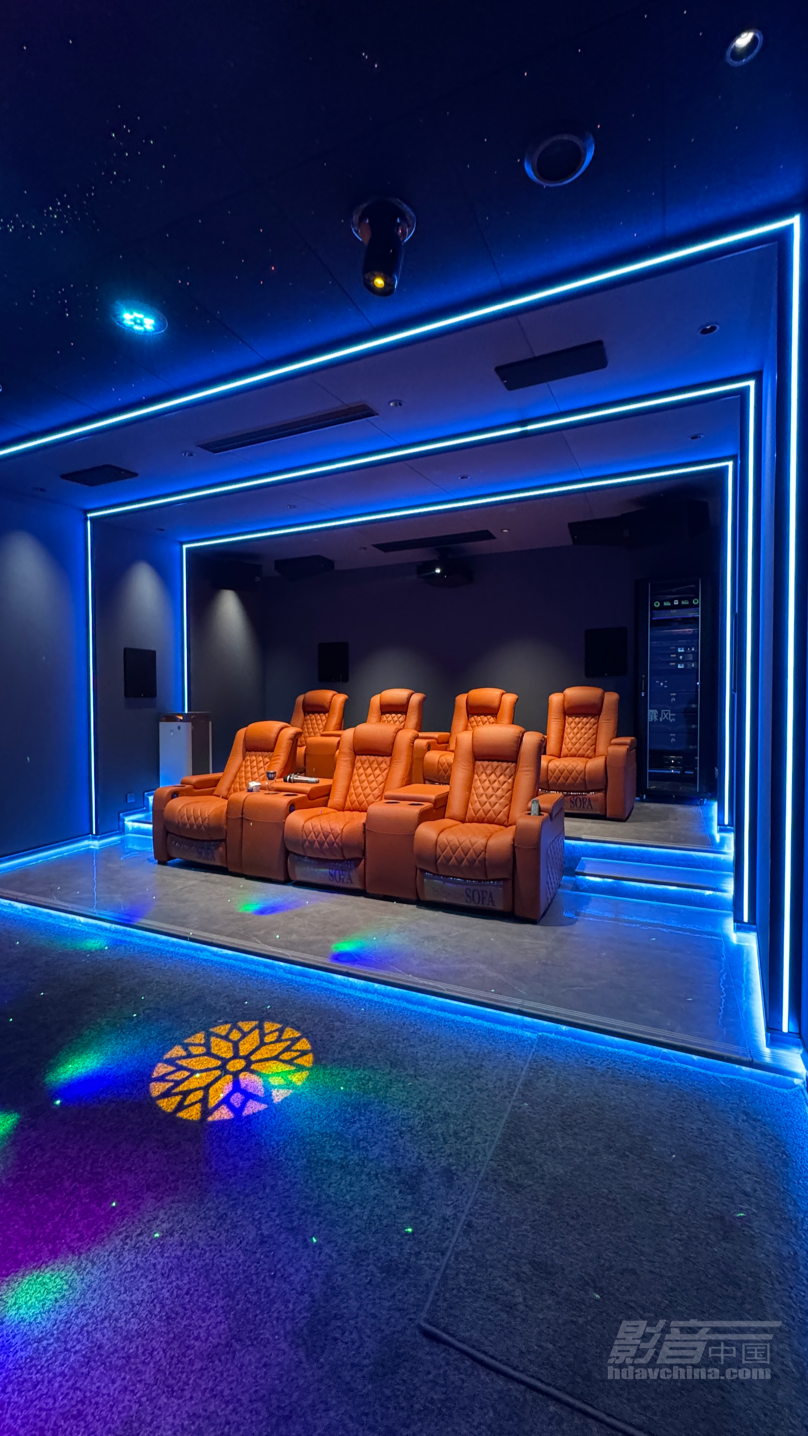

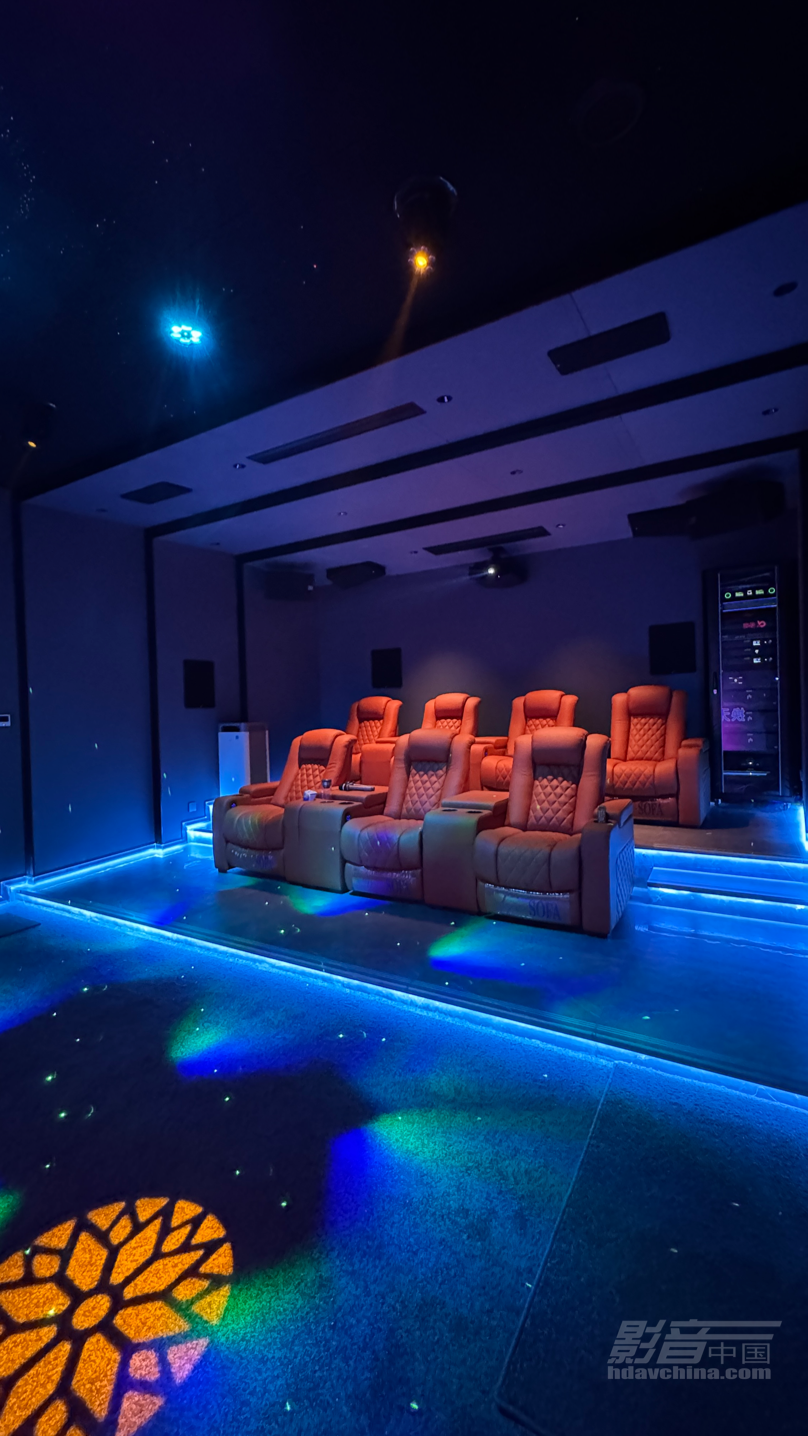

这是一座充满了科技与现代感的影院设计,这个项目墙面的装饰全部采用的是透声布,透声布的里面内嵌了两种扩散器。顶部安装了星空顶。特别要点赞的是,整个影院的典雅精致的的格调,配合上橙色的观影沙发,以及智能灯光系统,精美绝伦,气氛感十足,用户赞不绝口。

图11

视听沉浸感很强,坐席空间足够大,音响声道的排布数量丰富且独立。房间声学经过处理后,有效去除那些多余的回音及杂音,能分清楚电影场景里不同声音的来源,表现更多的声音细节,带来不一样的影片欣赏体验。


器材列表

前置主音箱:北美之声.爱湃浓Theatrus T80 双8英寸监听箱×3

前置增宽音箱:北美之声.爱湃浓Theatrus T80W双8英寸嵌入箱×2

侧后环绕音箱:北美之声.爱湃浓 Theatrus T65W双6.5英寸嵌入箱×4

天空音箱:北美之声.爱湃浓 Theatrus T63W单6.5英寸嵌入箱×6

有源低音炮:XTZ SUB2X12×2、XTZ SUB3X12×3

AV前级功放:Anhem AVM 70

后级功放:北美之声.爱湃浓Energy E5 五声道后级功放×3

投影机:Sony VPL-XW5000

幕布:焦点MP190英寸

高清播放机:ZIDOO

智能中控:璟睿
