影院构建过程、声学/光学处理及特别设计

本案位于北京昌平碧水庄园别墅区。原始空间11.20×5.89×4.50m。经隔音及声学处理后，尺寸为8.65×5.40×3.50m，面积约47㎡。

空间规划与声学分析

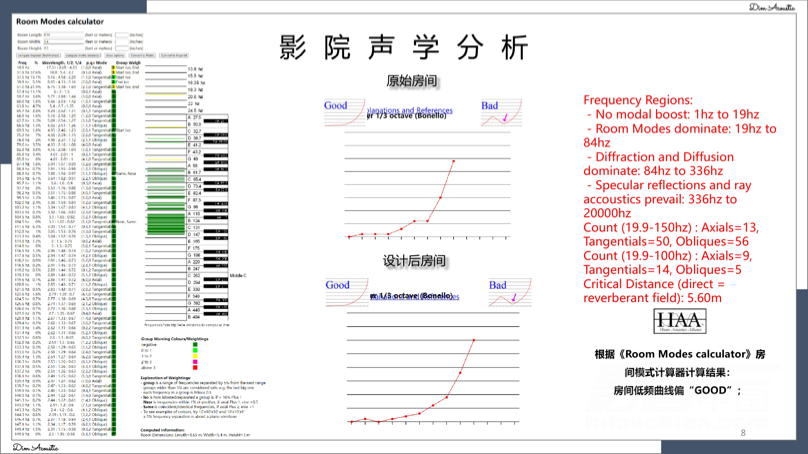

原始空间尺寸比例为1(高):1.96(宽)：3.73(长)；平行墙面、顶面、地面间若不做声学处理，会产生颤动回声；房间门洞为主要漏声处，需做隔声处理。通过房间模式计算器分析，原始房间低频曲线偏“好”，设计后进一步优化。最佳混响时间目标为0.34s（范围0.29～0.39s）。针对平行墙面的颤动回声以及门洞漏声，制定了完整的隔音与声学处理方案。

隔音处理

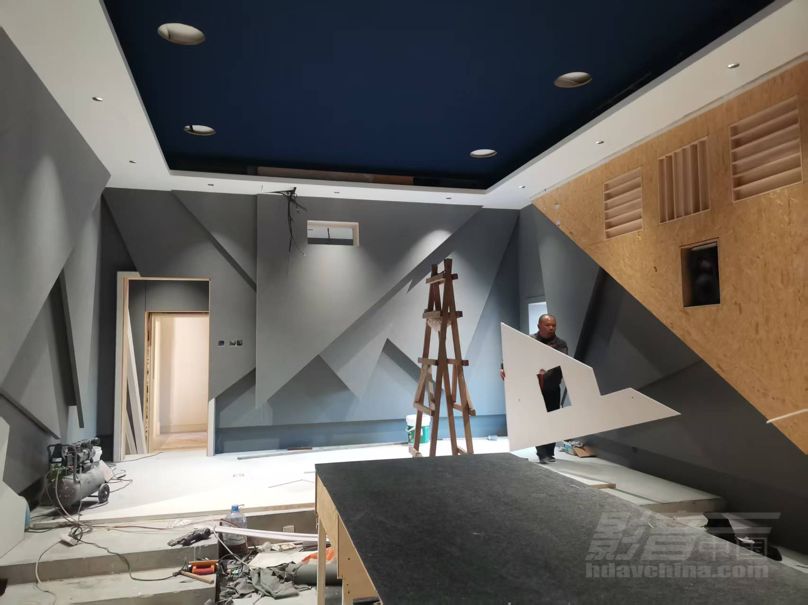

墙体采用专业隔音施工：多层复合结构，要求墙体隔声量Rw+C≥50dB。吊顶隔音采用减振龙骨+隔音棉+隔音板构造，空调管道做降噪隔音处理。选用专业隔声门(Rw+C≥40dB)和隔声窗(Rw+C≥45dB)，确保任何时间使用影院，都不扰邻，也不会受外界干扰。

声学反射与驻波控制

通过声学反射分析，明确前三声道第一反射点需做强吸音处理，以保证直达声清晰度、定位精准；环绕音箱附近不宜强吸，应采用扩散处理，以营造良好的空间包围感。针对低频驻波，采用5种手段综合处理：改变房间尺寸(设计后尺寸优化)、改变超低音位置、改变沙发位置、使用低频吸音材料(墙角低频陷阱)以及均衡器校准。

听音位经计算有效避开低频驻波的波峰波谷及交汇点。墙角和墙面交汇处选用D80W低频陷阱扩散体，融合低频吸收与扩散技术。

声学材料设计

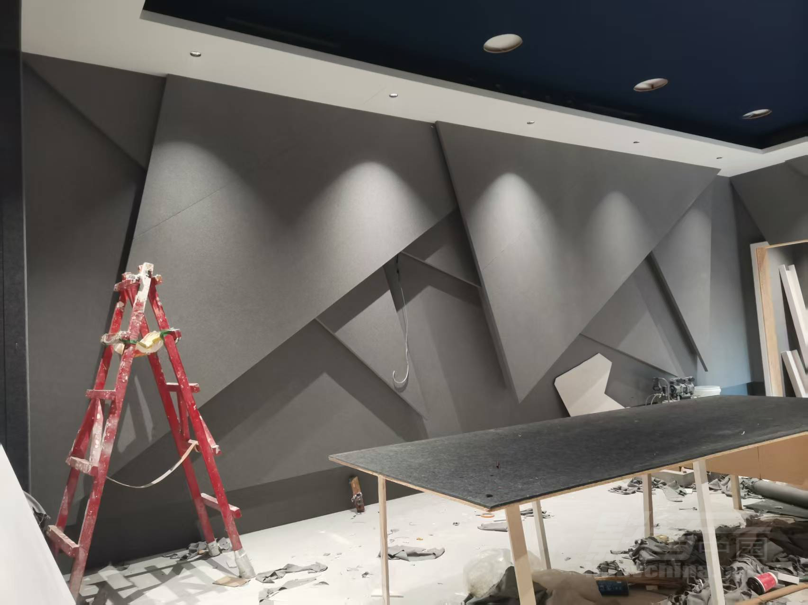

声学材料组合包括：QRD二维N8扩散模块(扩散频率491～983Hz，最高至2324Hz)；QRD二维N29扩散模块(524～1049Hz，最高至9555Hz)；二维QRD70扩散模块(1000~4000Hz)和二维QRD40扩散模块(2000～6800Hz)、全频内嵌吸音模块以及D80W低频陷阱扩散体。

扬声器布局与观影角度

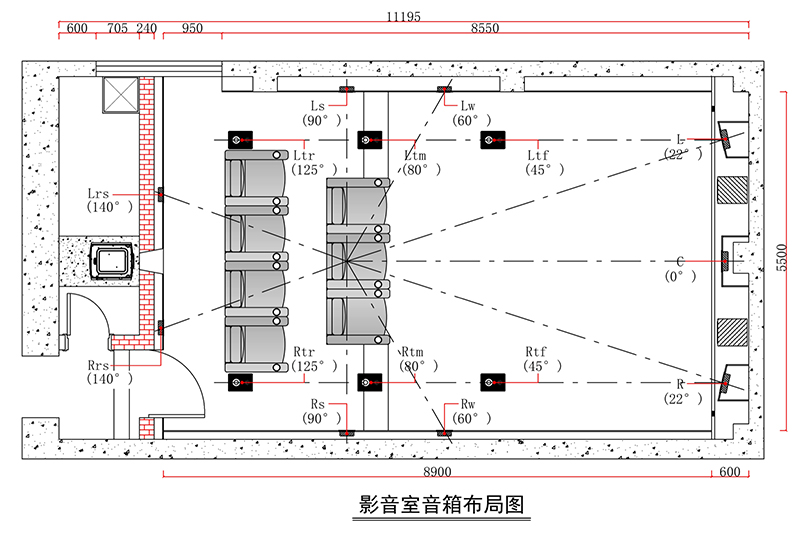

影院声道为9.2.6全景声系统。依据杜比实验室安装全景声指南及Trinnov推荐：前置扬声器置于幕布中线位置，与人耳高度齐平；中置与左右声道垂直高度差＜5°；侧环绕扬声器与人耳夹角10°，后环绕夹角28°；全景声天空声道按标准顶面布位。

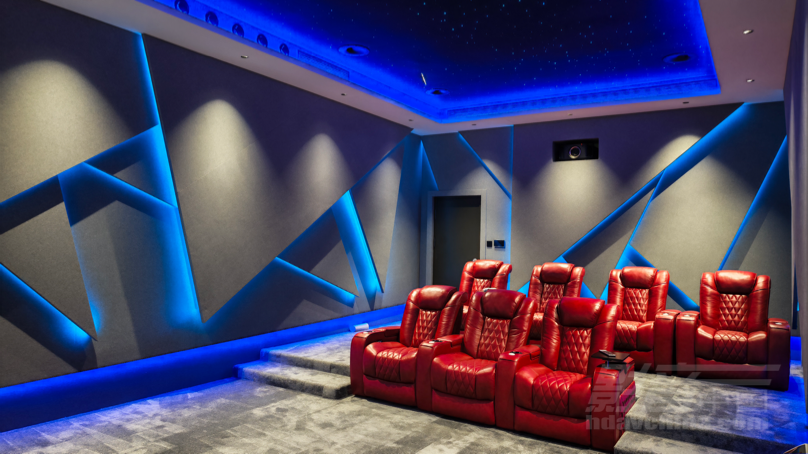

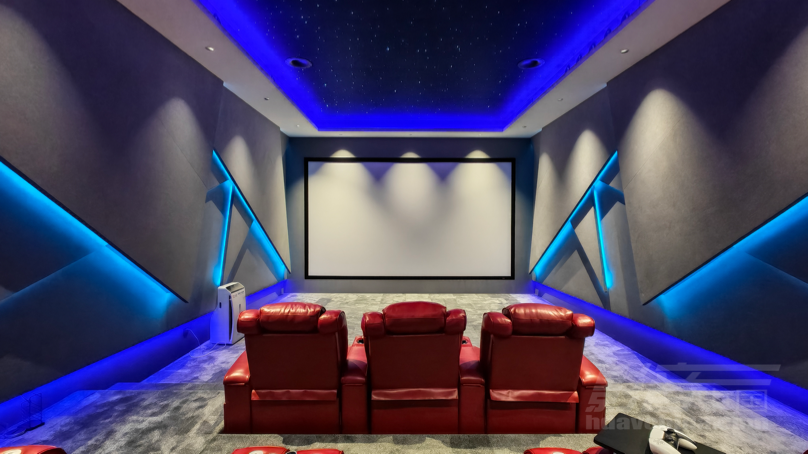

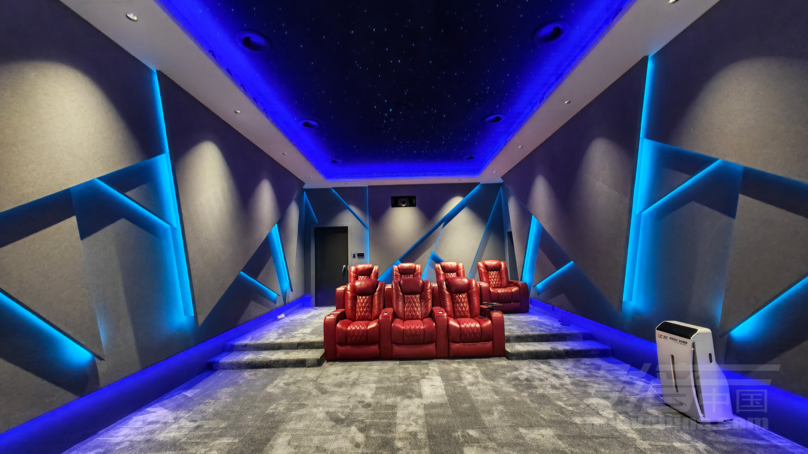

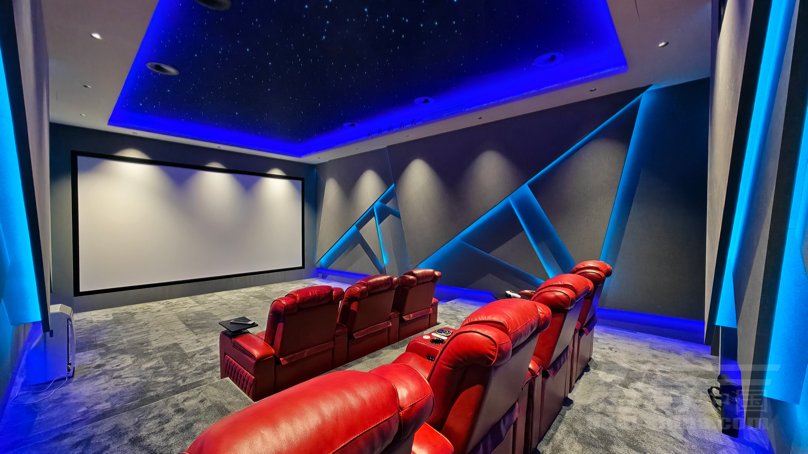

观影角度设计：第一排水平视角44°，第二排35°(CEDIA标准4K最佳≤61°)；立面视角设计满足4K最佳范围。幕布选用200英寸16:9画框透声幕，嵌入式隐藏安装。沙发布置两排，可容纳6到7人。

特别设计：嵌入式隐藏与星空顶

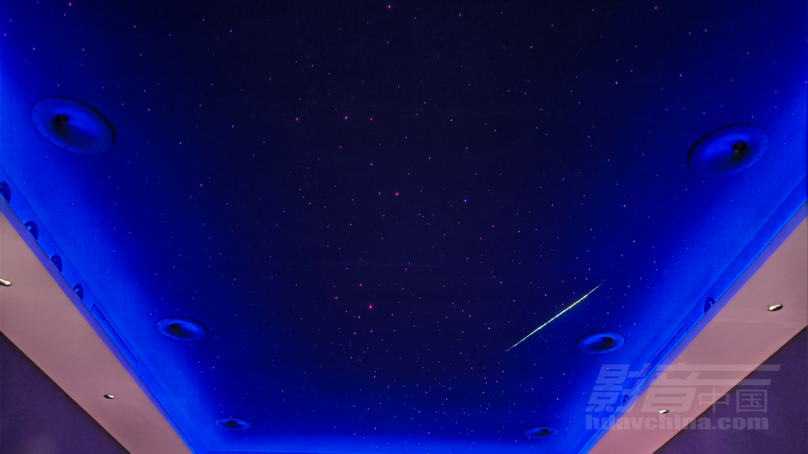

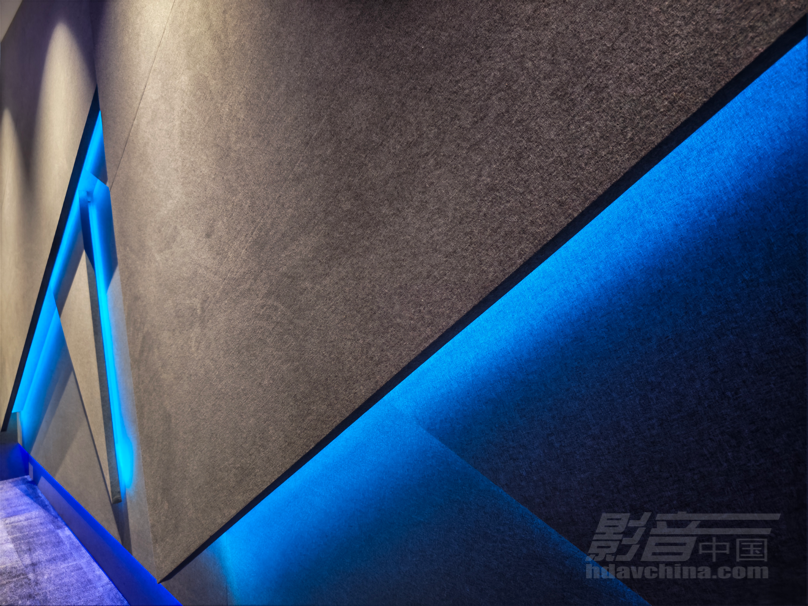

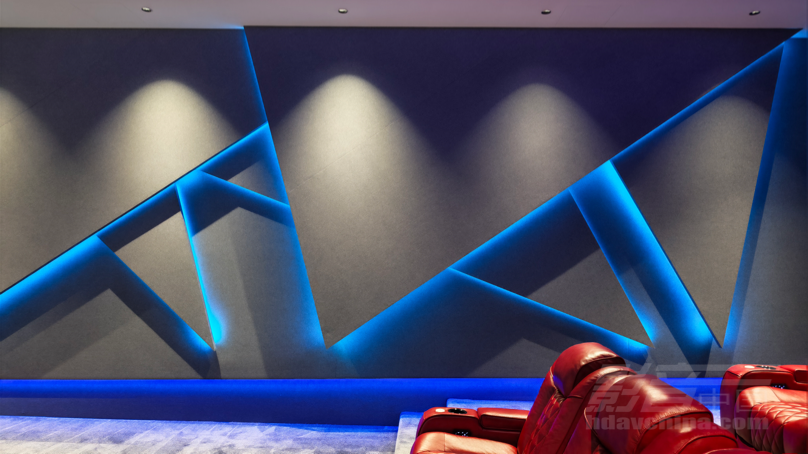

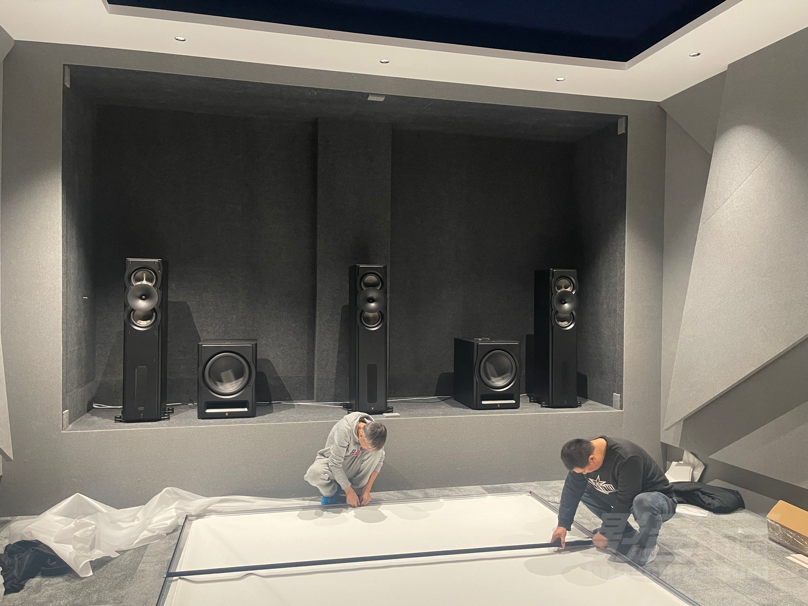

所有扬声器均采用嵌入式隐藏安装，幕布后方做声障墙结构。顶面可预留模块化光纤星空顶区域，配合圆弧吊顶与氛围灯带，实现声学与美学统一。灯光系统规划10路独立控制回路，包含基础照明、氛围灯带、星空顶辅助灯等，全部接入智能中控。

设计与调试心得

设计理念：标准先行，全案融合

本案严格遵循众多国际影音标准，从原始尺寸分析、声学模拟、扬声器摆位到观影角度计算，每一步均有据可依。将复杂技术参数转化为可落地的施工方案，确保最终效果既满足极致沉浸体验，又与别墅整体风格协调。

声学调试前瞻

针对9.2.6多声道系统，规划阶段已确定各声道电平、延时、相位的校准流程。通过房间模式计算和驻波模拟，预先优化听音位，降低后期调试难度。对前三声道第一反射点强吸、环绕区域扩散、墙角低频陷阱等声学处理，将混响时间精准控制在目标范围内，确保影院模式下对白清晰、环绕连贯、低频干净有力。

总结

本项目以9.2.6全景声系统、200英寸透声巨幕、国际标准声学设计为核心，从原始空间声学分析到隔音构造、反射控制、材料选型，每一环节均体现专业与匠心。该方案将为业主打造真正意义上的沉浸式影音殿堂，实现观影、音乐、社交的全场景覆盖。

用户使用需求

业主希望打造专业审片室级别的影音室。

认识设计师

设计师：贾伟光

设计/施工公司：北京维度影音

空间信息与投入

项目位置：北京昌平碧水庄园别墅区

设计后尺寸：8.65×5.40×3.00m(约47㎡)

资金投入：108万元(声学+设备)

器材列表(9.2.6声道)

投影机：JVC DLA-N988 8K投影机

投影幕：200英寸16:9画框透声幕

主音箱：Perlisten A3t×3

环绕声道：Perlisten A2s×6

天空声道：Perlisten R2ic×6

超低音：Perlisten A15v×2

前级：Trinnov Altitude16

后级：ATI AT1827+AT528
