基本情况简介
案例类别:私人定制影院
实施方类别:影音设计师
位置及周边概括性描述:唐山南湖城市中央生态公园是国家AAAA级景区,本案位于南湖景区明信片景点“瑞典-马尔默市园内”。
资金投入:30万元
视听室尺寸(长×宽×高):9.5×8×4.5m
用户使用要求:业主本着务实的心态来打造影音间,要求设计方充分利用当前房间条件,能充分满足观赏宽屏高清电影的需求。装修追求简洁实用,整栋别墅风格一致,无需过于繁琐,并兼顾声学设计要求。
设计师:韩冰
设计公司:唐山路创影音有限公司
器材列表
前置落地式音箱(左右&中置):Klipsch KPT-310-M
侧环绕音箱:Klipsch KS-525THX
后环绕音箱:Klipsch KS-525THX
顶部全景声音箱:Klipsch THX-5002-S
超低音音箱:Klipsch SPL-150

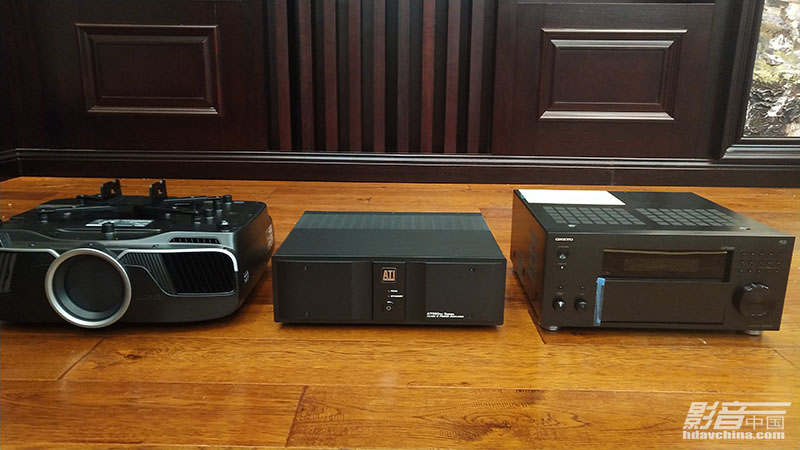

AV放大器:ONKYO TX-RZ3100、ATI 500系列543功率放大器
播放机:威动影库V10硬盘播放器
投影机:EPSON CH-TW9400
投影幕:Screen Recircles 230寸2.35:1高清编织透声幕
线材:FIBBR Ultra pro 4K HDMI线
智能系统:SMARTSYS C4智能影音中控系统
声学材料:吸音棉、隔音毡、鸡蛋棉
影院构建过程,声学处理及特别设计

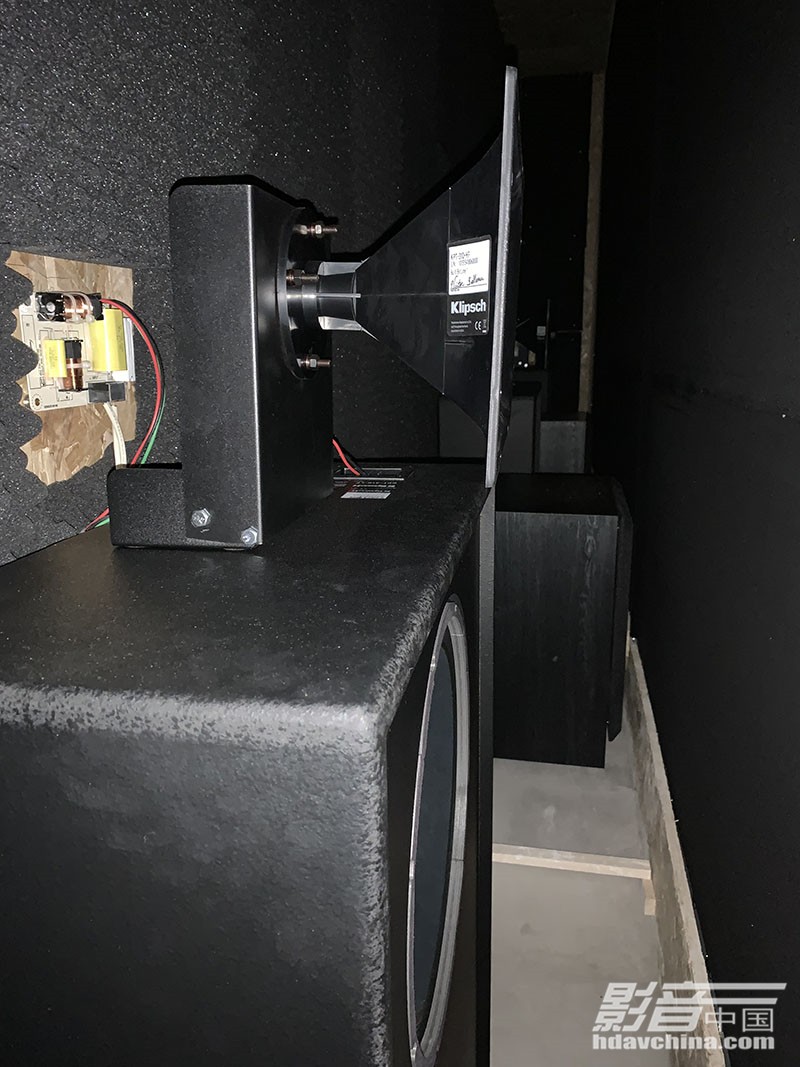

影音室长9.5m,宽8m,面积达76㎡,属中大型私人影音室,故在设备选型上选择了Klipsch(杰士)专业院线级别影院音响KPT系列(KPT-310-M)中的入门型号(100 SEATS级)。对于当前项目来说,无疑是很适合15英寸级别的中低音设计,以及Klipsch拿手的号角搭配,可带来量感十足的低频表现及精准的高频指向性及声音辨识度。

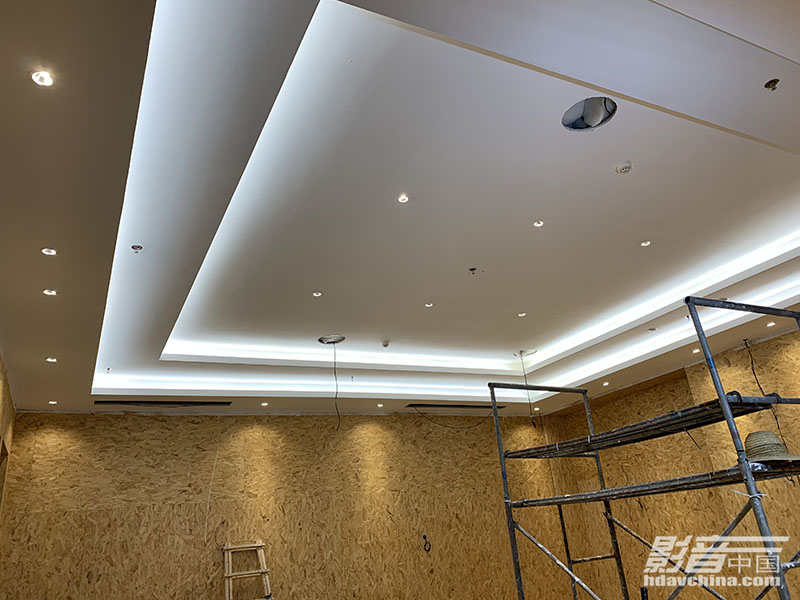

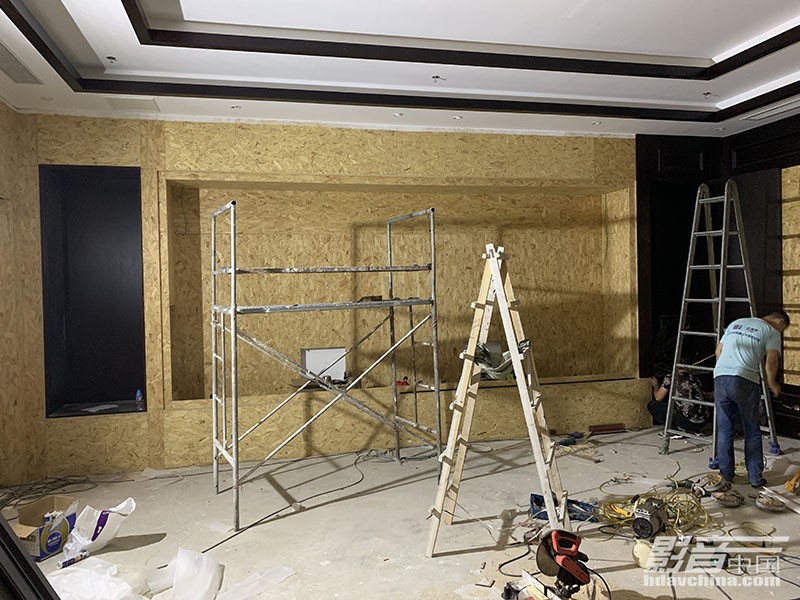

建声设计方面,出于简单高效的设计初衷,主要针对房间隔音及避震,采用整体隔音毡隔音层、隔音棉隔层设计、软包内嵌声学模块、木龙骨基础工艺和音箱后空间吸音设计等,能满足甲方对整体装修风格一致的要求和简约大气的设计方向。

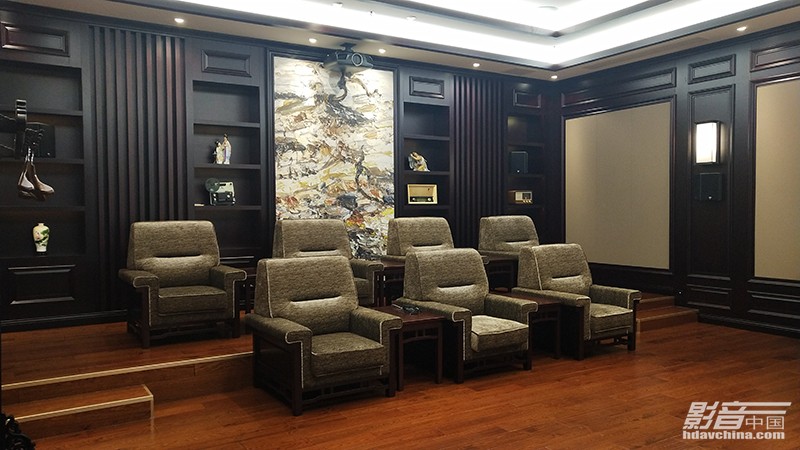

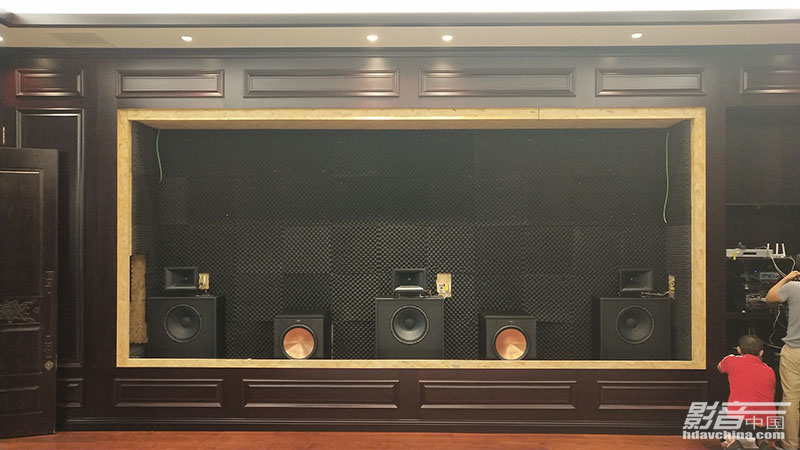

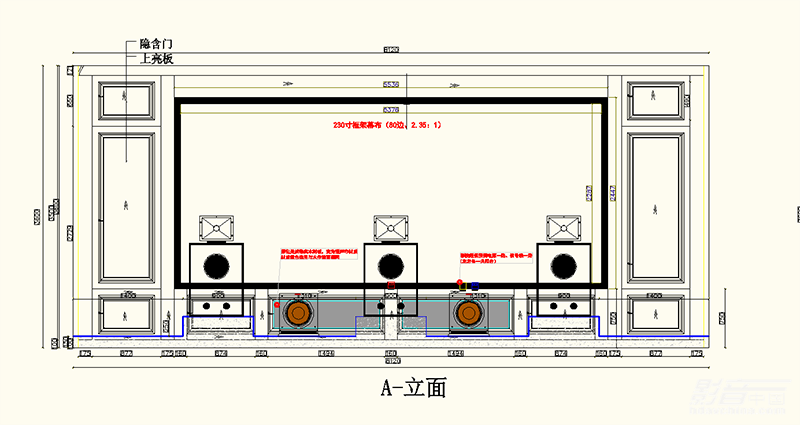

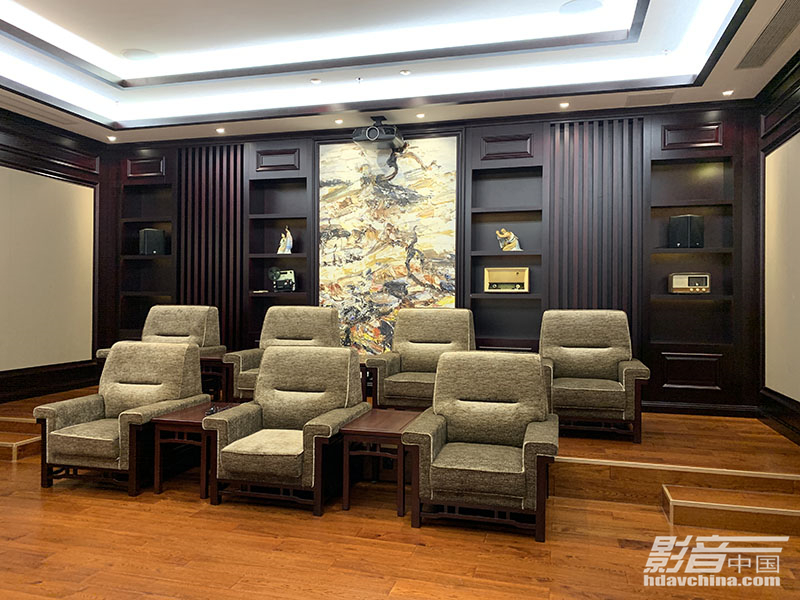

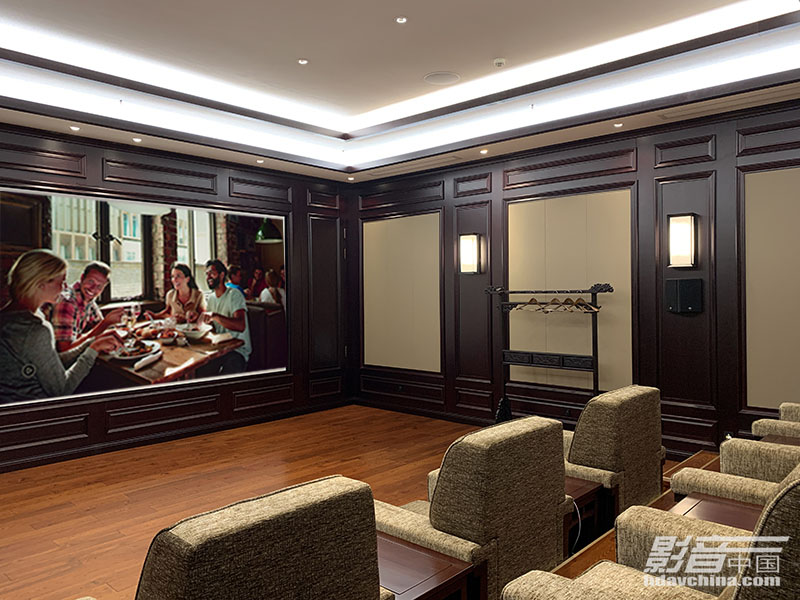

考虑到本项目比较宽敞的空间,参照甲方要求和对空间大小及观影距离的计算,设计了两排座位,可以同时容纳近7人进行观影。影院前部设计采用全隐藏式,230英寸透声幕布的后方为影院音箱放置区域。
左右两侧分别设计为隐藏式开门,左侧为检修通道,右侧则为设备区域。考虑到设备工作的散热需要,区域后部及上部均为散热设计。为方便整体控制,系统包含智能中控系统,可用掌上电脑方便地控制所有的设备及灯光等,使整个系统的操作更加简便。
设计与调试者心得
系统调试方面,选用了杜比公司的试音碟,声像定位的准确性、整个系统的衔接性以及低频速度、力度、爆发力等方面,都达到了近乎完美的状态。230英寸的大投影幕配合EPSON 4K投影机,征服了每一个到场体验的人。
为了便捷及时观影,在播放器上选择了威动的在线影库,方便客户及时获取高清电影片源。
视频部分,考虑到房间的长宽比、观影距离,以及甲方要求,选用2.35:1宽屏以达到更好的观影效果。专业技术人员使用SPYDER屏幕色彩测试仪进行色准、色温以及画面均匀性等色彩数据的测试,以为客户呈现出最纯正且惊艳的色彩表现。
整体风格与效果

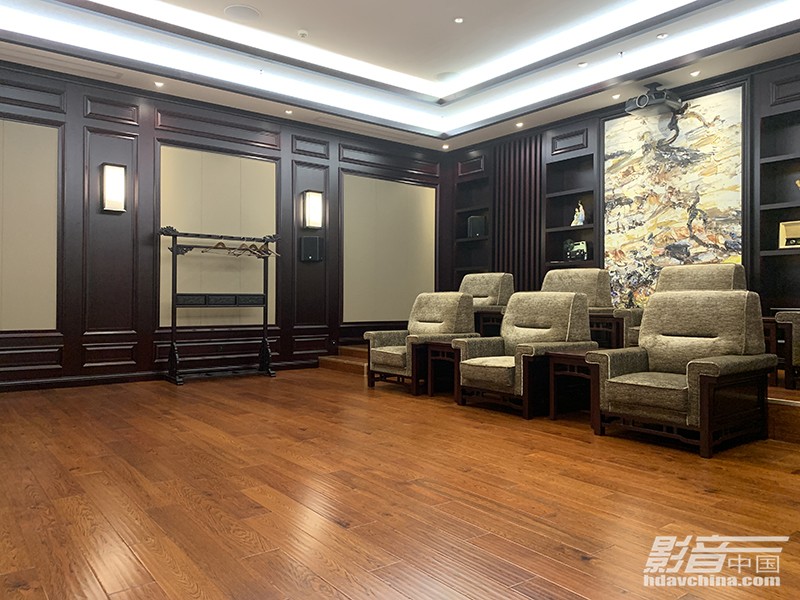

整个影音室简约大气,采用了院线级别的影院设备和简单实用的声学设计。我们抛弃了那些纷繁的室内设计、更多的去探究影音带给我们的感动。
