近两年,电视领域的新概念层出不穷,QLED电视、透明电视、卷曲电视、竖屏电视等频频让我们眼前一亮,甚至将近100英寸的8K电视也已经正式上市。相比起来,投影机市场就有些波澜不惊了。有些媒体甚至大胆预测,不出几年,电视将取代投影机在家用大屏显示领域的地位。此话确实不假,问题是这个“几年”有可能是一年,也有可能是十年,就现状而言,想要以平易近人的价格在家中构建摆百寸以上的大屏影院,投影机仍然是最划算最大众的选择。那么,面对市面上琳琅满目的投影机品牌和产品,我们该从哪些方面出发来了解一台投影机的基本情况呢?本期的“影音百科之投影机篇”,我们将为各位“拆解”一台投影机,由内而外来了解它的核心组成部分。

DLP、3LCD和LCoS三类机型

按照不同的分类标准,我们可以将投影机划分为不同的类型。但要论最核心的显示芯片技术,目前的投影机主要可以分为三大类型,分别是以TI德州仪器DMD(Digital MicromirrorDevice)数字微镜装置为核心的DLP机型、以穿透式液晶显示技术为基础的3LCD机型,以及以LCoS反射式液晶显示技术为核心的SXRD与D-ILA机型。这几种机型或者说技术现在都发展得非常成熟,完全可以支持主流的4K HDR视频格式。至于是否是原生4K的问题,我们留到日后再来讨论。

目前大部分的台系投影机品牌,比如奥图码、明基、优派等都采用DLP技术。这项技术的核心是DMD数字微镜装置,它是一个由微镜片组成的矩阵,安装在半导体芯片上。每一个微镜片控制投影画面中的一个像素,也就是说,微镜片的数量和投影画面的分辨率相同。常见的单片式DLP投影机指的就是只安装一片DMD芯片的投影机,光源和DMD芯片之间安装了一个色轮来产生彩色图像。而三片式DLP投影机内部有三片DMD芯片,光源发出的光在通过分离、滤光后可以分为红绿蓝三路光线,然后照射到对应的DMD芯片上,调制后再合并成一路光线投射到屏幕上。这种成像方式和目前爱普生在用的3LCD技术异曲同工,只是3LCD系统中使用的不是DMD芯片,而是液晶板。而基于LCoS反射式液晶显示技术的索尼SXRD机型与JVCD-ILA机型,和前两者最大的不同在于,调变的是光源在液晶板上反射出的光线,而不是穿透的光线。正是因为显示芯片和成像方式不同,再加上每个品牌都有自己的色彩调校策略,最终呈现出的就是各具特色的画面风格。经验丰富的专业人士和玩家,可能一看画面,就能脱口而出“这不就是XX家的投影机嘛”。相应地,不少品牌也很难改变用户的固定印象和偏见,比如说“XX家的投影机黑位一直都不行” “XX家的投影机色彩一向都很清淡”等等。其实,就算是同一品牌,不同系列,新老型号之间的表现也可能天差地别,还是要讲究眼见为实。

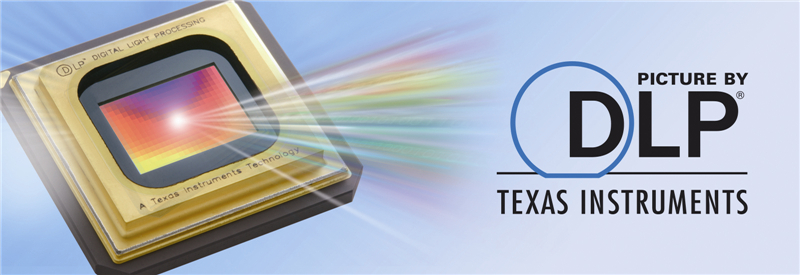

目前大部分的台系投影机品牌,比如奥图码、明基、优派等都采用 DLP 技术

LED、HLD和激光光源等寿命更长的固态光源

相比显示芯片,投影机的光源说起来就简单多了。目前主流投影机比较普遍的是采用高压水银灯泡,色彩性能相对稳定,光输出亮度较高,可惜使用寿命比较短,大概只有3000-5000小时,长时间使用后需要更换灯泡,不然投影机的亮度会肉眼可见地降低。为了解决这个问题,一些有条件的中高端家庭影院投影机开始选用包括LED、HLD和激光光源在内的固态光源,它们的使用寿命比高压水银灯泡要长得多,基本可以达到20000小时。目前这几种光源都可以轻松覆盖BT.709的色域范围,想要达到DCI-P3广色域要求也并非难事,而在海信推出搭载RGB三色激光光源的激光电视之后,BT.2020色域也不再是一个可望而不可即的标准了。

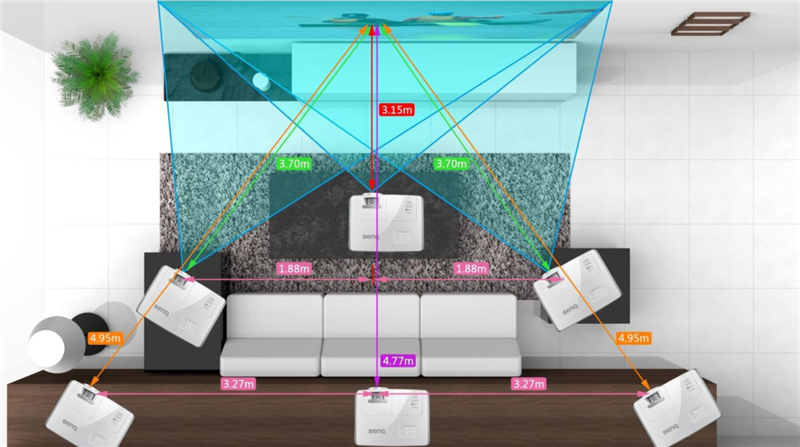

有些投影机可以从侧面实现多角度投影

焦距范围越大,投影机的摆放更自由灵活

说到激光电视,从本质上来讲,它是搭载了电视功能的超短焦投影机。超短焦、短焦、常规焦段与长焦等都是指投影机的镜头焦距,决定了打满预定尺寸时投影机与幕布的距离,焦距越短,投影机与幕布的距离就越近,反之亦然。一般来说,家用投影机都会采用固定焦距的镜头,正规厂家在投影机的基本参数中也会做相应的说明,或是直接给出焦距的数值,或是指明该款投影机投射某个尺寸(比如80或100英寸)时所需的距离。焦距范围越大,意味着投影机的摆放更自由灵活。有些投影机甚至可以从侧面实现多角度投影。而为了配合镜头的变焦、聚焦及位移,越来越多的投影机会加入镜头位置记忆功能,可以最多存储10组镜头位置。

另外,投射比也是一个可以参考的数据。它是投影距离和画面宽度的比值,比值越小,说明投射相同距离时,画面的宽度越大。需要注意的是,投射比可以是一个范围,也可以是一个定值。当它是一个定值时,意味着这台投影机采用的是定焦镜头,投影距离固定了,画面大小也就固定了。在前段时间举办的激光电视综合测评活动中,就有两台激光电视是采用定焦镜头,只能投射特定尺寸的画面。


焦距越短,投影机与幕布的距离就越近

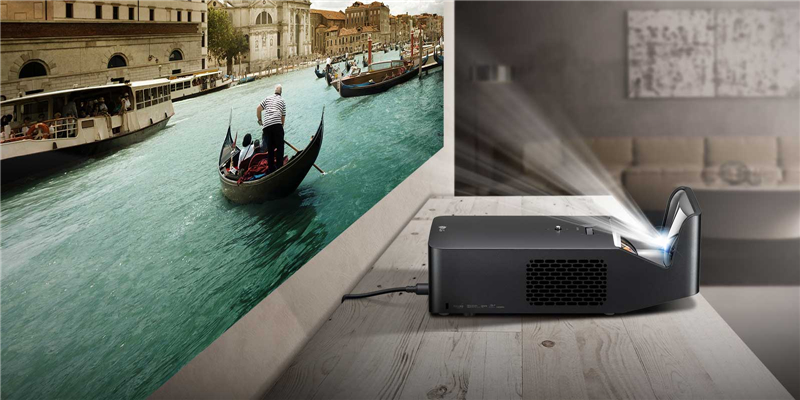

投影机也可以很轻巧,很智能

除了焦距之外,很多人都认为,激光电视和家用投影机的最大区别在于,前者具备丰富的电视功能,而后者只是一台显示设备,需要接入信号源才能观看内容。但是实际上,投影机并没有我们想象的那么“无聊”,微型投影机、智能投影机等早已凭借轻巧的外形和丰富的功能虏获了一批少男少女的芳心。我们曾在2019年9月刊刊登过关于微型/智能投影机的专题,介绍了目前微型/智能投影机的基本情况和热门机型。显而易见地,微型/智能投影机在体型和价格上的优势,势必会导致其在关键的亮度、色彩等方面很难和常规的家庭影院投影机媲美,这也使得这类型的投影机越发强调丰富的功能性,目前比较常见的就是和各大视频流媒体平台合作,提供在线影音资源,支持智能语音技术(某些机型还拥有声纹识别功能)、自动对焦、手机投屏、蓝牙、WiFi和AirPlay连接等等,尽可能在提高使用便利性的同时,让用户觉得一台投影机就可以基本满足观影的需求,无需购置其它配套设备。


智能投影机强调丰富的功能性

为了提升音质“各出奇招”

当然,内置音响的质量也是微型/智能投影机产品宣传的重中之重。不过看着如此小巧的箱体,想来大部分人都不会对实际的声音效果抱持着太大的期待,能够在大声压下不失真就算完成任务了,苛求什么三频的均衡性或是低音的表现未免有些“强人所难”了。很多投影机品牌其实也意识到这一点,而且为了提升音质“各出奇招”,最普遍的是找著名的音响品牌合作,打出“定制” “专属”等名号,或是特别说明内置音响是经过某某团队调音、支持各种技术解码等等。如果你看完还是不信,没关系,这台投影机可以外接其它音响设备。最好玩的还属分体式的智能投影机,其中分体音箱可以自由移动,让声音和画面保持同步同向,也可以直接充当蓝牙音箱使用。

在传统的图像处理功能上,加入了更多可提升画质的功能

如果说支持在线影音资源、智能语音控制等功能增强的是投影机的娱乐性,那么画面调校和图像处理功能提升的就是投影机的专业性。目前大部分主流的家庭影院投影机都会提供包括亮度、对比度、饱和度、清晰度、伽玛、色温等在内的基础画面调整选项。两点灰阶式白平衡调整功能和RGBCMY色彩管理也基本是标配,后者可以对RGBCMY六色的色调、饱和度和亮度进行微调,满足专业人士和高级玩家的调校需求。有趣的是,越来越多品牌的投影机都不约而同地在这些传统的图像处理功能上,加入了一些据说可提升画质的功能,比如细节增强、色彩优化、降噪、运动补偿、墙面颜色补偿等等,甚至推出了自家特有的图像优化系列功能。

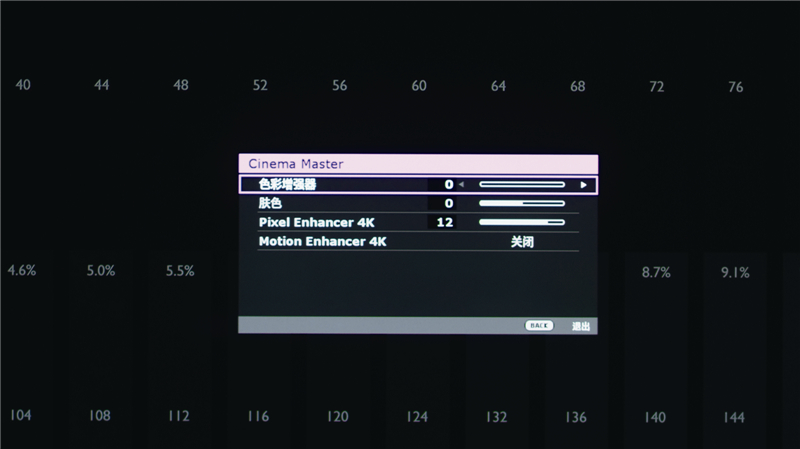

某些品牌推出了自家特有的图像优化系列功能

在如此多的画质优化选项中,有两个功能特别值得一提,一是HDR10设置功能,二是自动色彩映射功能,它们都是针对HDR10的节目源而设计的。前者可将输入信号亮度从100尼特逐拉升到10000尼特,从观感上极大地提升画面的亮度和能量感。结合菜单中常规的“对比度”调整选项,玩家可以根据自己的喜好和所播放的视频内容,将画面的亮度和细节调整到满意和平衡的状态。而HDR自动色调映射功能可根据内容亮度母带元数据信息MaxCLL(内容亮度的最大级别)与MaxFALL(每帧平均亮度的最大级别),自动调整每一帧的亮度,以获得最佳的HDR10观影体现。

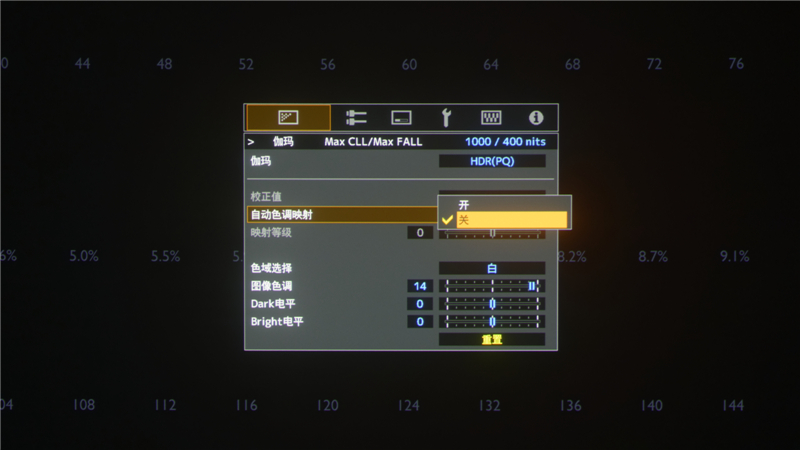

HDR自动色调映射功能可自动调整每一帧画面的亮度

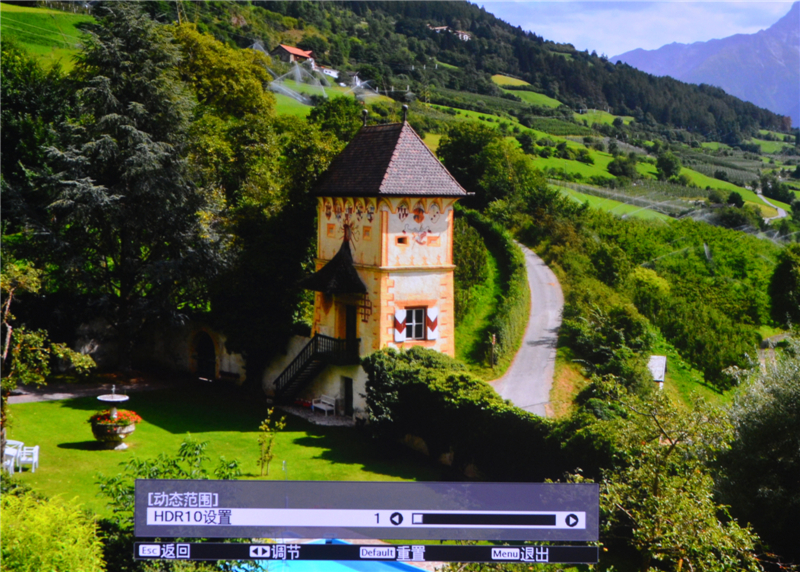

HDR10设置功能可将输入信号亮度从100尼特逐拉升到10000尼特

从实际运用的角度来看,我们很难断定这些功能是否真能发挥作用,因为每台投影机的情况不一样,每个人对画面的喜好也不尽相同。如果各位购买的投影机刚好配备了这些调整选项,不妨动手玩一玩,说不定真有意外的惊喜。

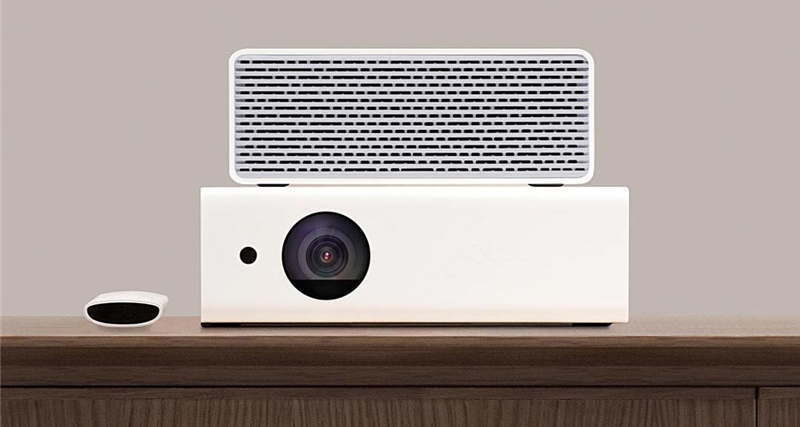

分体式智能投影机的分体音箱可以自由移动

越来越庞大的接口阵容

和越发丰富的功能相对应的,就是投影机的接口阵容正变得越来越庞大,除了常规的HDMI、USB2.0/3.0、光纤、网络、耳机接口之外,可能还会配置USB-C、RS-232C、RJ-45、红外等接口,甚至为SD卡、SIM卡准备好了插入的位置。这样一来,不仅增加了可支持设备类型和内容,还让投影机可以加入到兼容智能中控的产品阵营中。而在增加接口类型和数量之余,有些高端的投影机还会在每个HDMI接口的下方带一个螺丝固定,就算是连接一些接头较大较重的HDMI光纤线,也可以避免出现因为接口松动,影响信号稳定传输的现象。

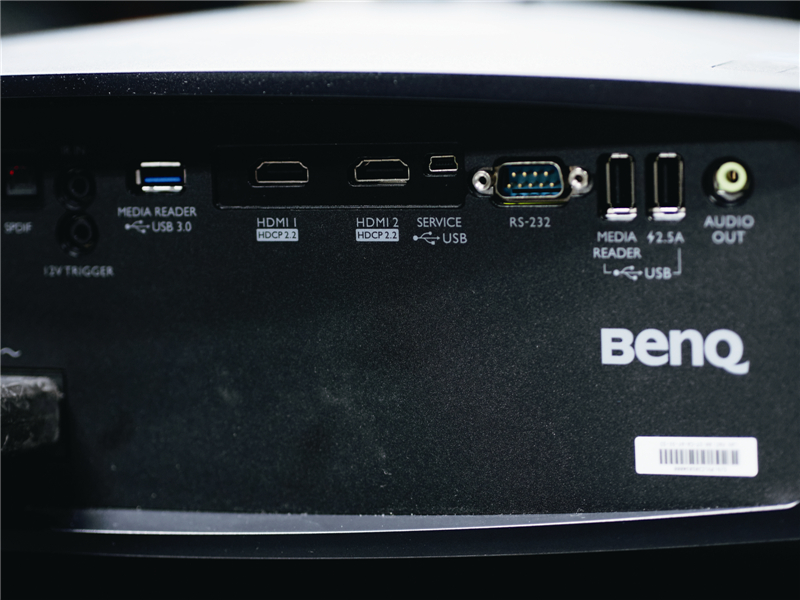

投影机的接口阵容正变得越来越庞大

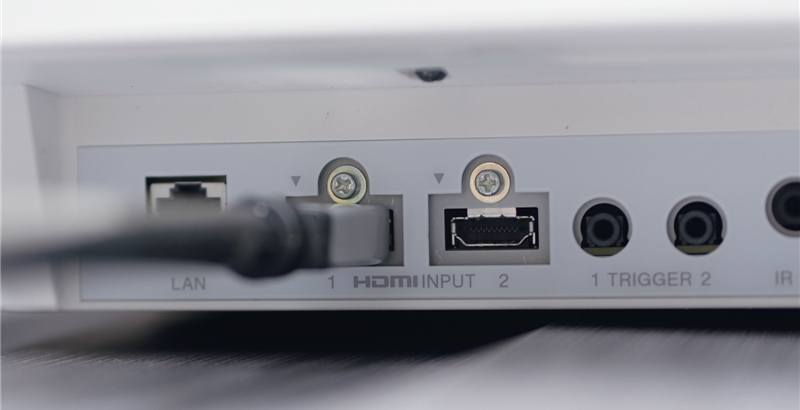

有些高端的投影机会在每个 HDMI 接口的下方带一个螺丝固定

特别注意排气口的位置

最后,我们来关注一下投影机的散热和噪音问题。目前大部分家用投影机仍然使用大风量的散热风扇进行散热,也有一些会利用液冷散热技术,结合特殊的风道设计来提升散热效率,并降低噪音。当我们选购一台带有风扇排气口或者说散热孔的投影机时,要特别注意排气口的位置。如果排气口位于投影机前面,那么在安装时就无需预留墙壁间隙以及用于吸气/排气的空间。相反,如果排气口位于机身两侧或后方,那么在吊顶安装时,一定要确保投影机的两侧/后方留有足够的空间。

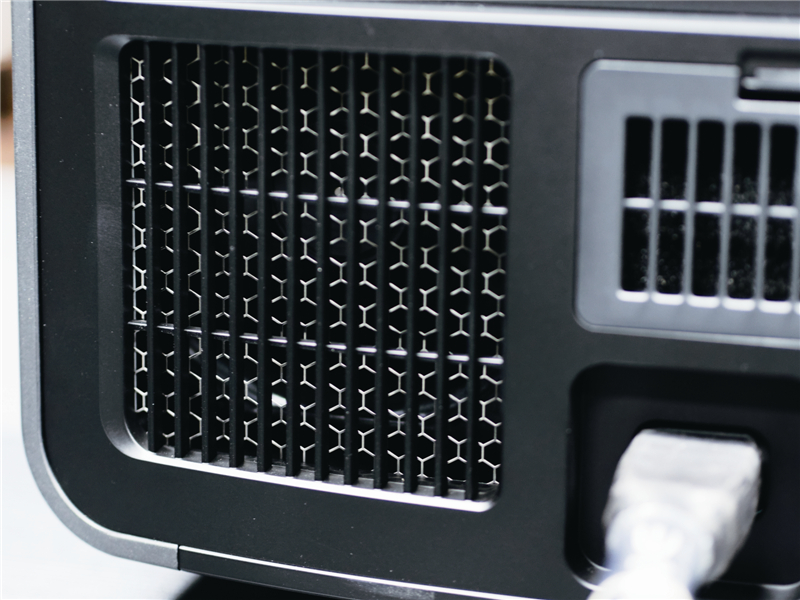

如果排气口位于机身后方,安装时要确保投影机后方留有足够的空间
