基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：中山市某一私人别墅地下室

资金投入：未透露

空间信息（长×宽×高）：7.8×3×2.5m

用户使用需求：业主是位电影爱好者，繁忙工作之余喜欢在影音室里看上部电影。原影音室已有近10年历史，音视频设备老化，其虽充满历史意义，但已不能满足业主观影需求，因此决定升级影音。

设计师：郭建军

设计/施工公司：广州泓博影音器材有限公司

器材列表

音频设备

左中右音箱：JBL LC2×3

环绕音箱：JBL L820×4

天花：RESPOND（锐榜） LCR666×4

低音炮：RESPOND（锐榜） TURBP 1200PRO

功放：天龙AVR-X4500H

视频设备

投影机：爱普生CH-TW7400

投影幕：XY 130英寸画框透声幕

影院构建过程，声学/光学处理、智能应用及特别设计

影音室呈长方形结构，长、宽、高分别是7.8m、3m和2.5m。根据影音室建筑声学原理，特定长宽高比例的房间可以更好地与音响系统配合，重放更好效果的声音。由于房间已建成，因此只有两个选择，要么随它去，要么通过使用声学元件改造它，使之符合影音重播需求，设计公司最终选择了后者。

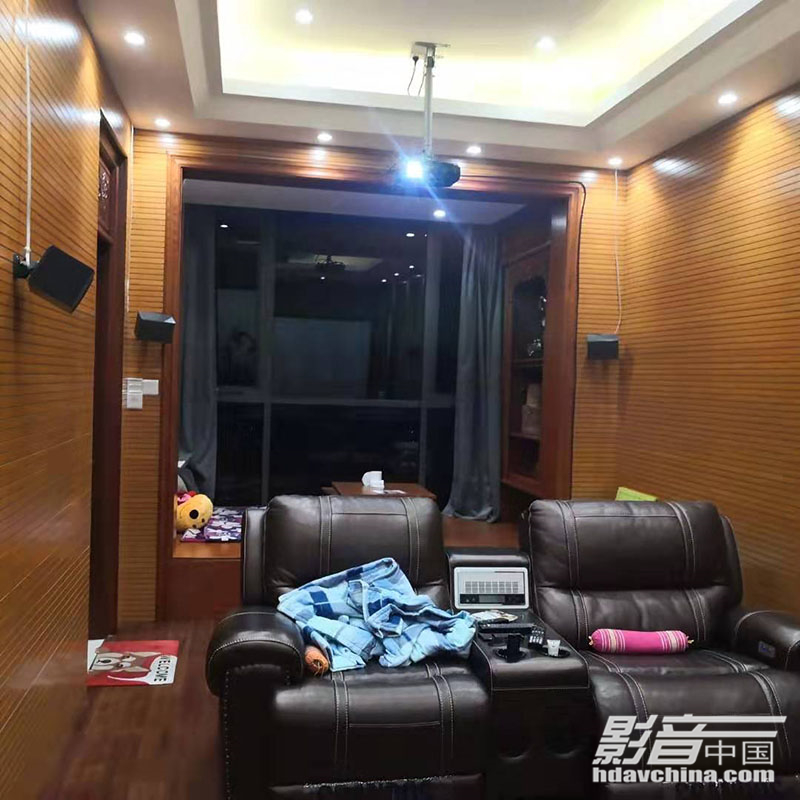

改造前

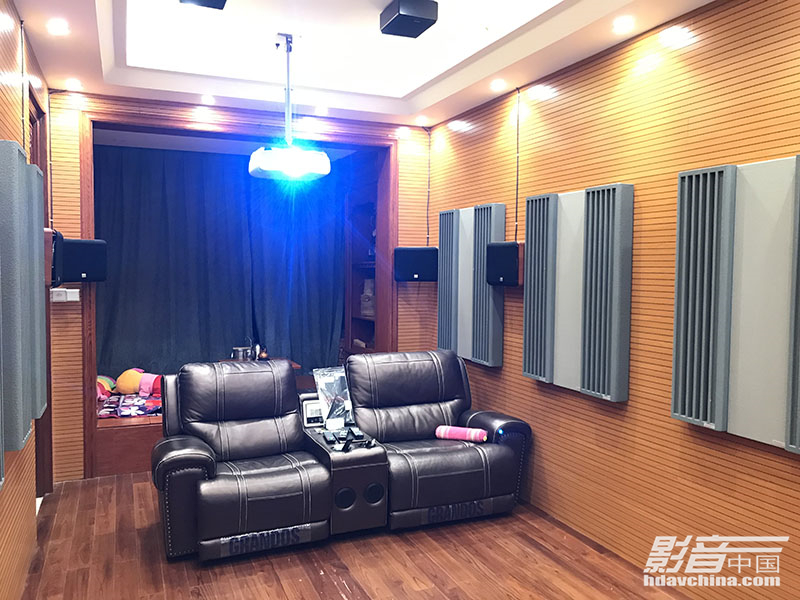

改造后

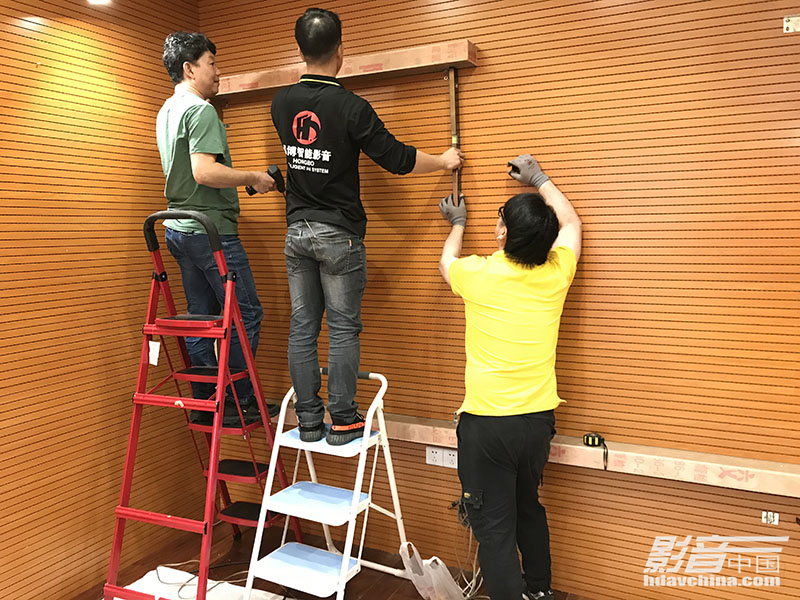

影音室的墙面使用槽孔吸声板，这不但改善了影音室的声学特性，还营造出低调复古的专业影音室风格。槽孔吸声板具有出色的降噪吸音性能，对中、低频吸声效果尤佳，因此降低了反射声的强度，增大了直达声的占比。

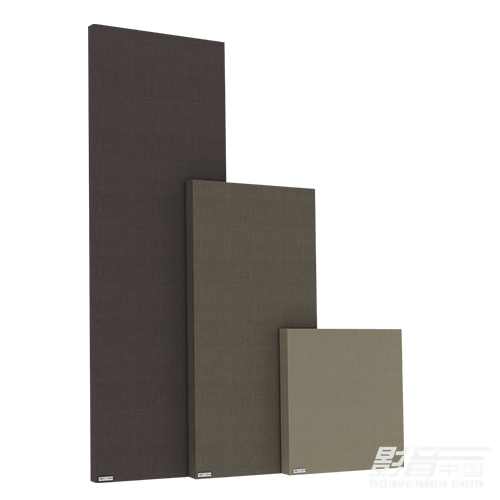

为了达到更佳的音响效果，改造影音室过程中加入了全频扩散体和吸音调谐板的组合使用。全频扩散体是由一系列列变深度的平行藻井组成，当声波由135°入射到水平放置的扩散体时，它就能在30°～150°之间以相等的强度将声音反射出去。

“散块漫反射组合”被设计为随机间隔大墙面上创建组合效果，我们称之为软扩散影响全空间的二次扩散板。反射面之间的间隔空间，部分能量被吸收，而另一些是被反射回空间。这将有助于控制颤动回声和降低驻波，同时保留了房间声环境的空间感。“散块”分散控制声反射是家庭影院控制回声的优先选择。

设计与调试心得

业主本着务实的心态来改造影音室，希望能够将现有设备利用起来，装修也不作大的整改，追求简洁实用。为满足业主观赏高品质电影效果的要求，我们最后选择了7.1.4全景声影音系统。LCR音箱选择JBL LC2。它能实现准确的音效、紧凑的响应和清脆的对话。

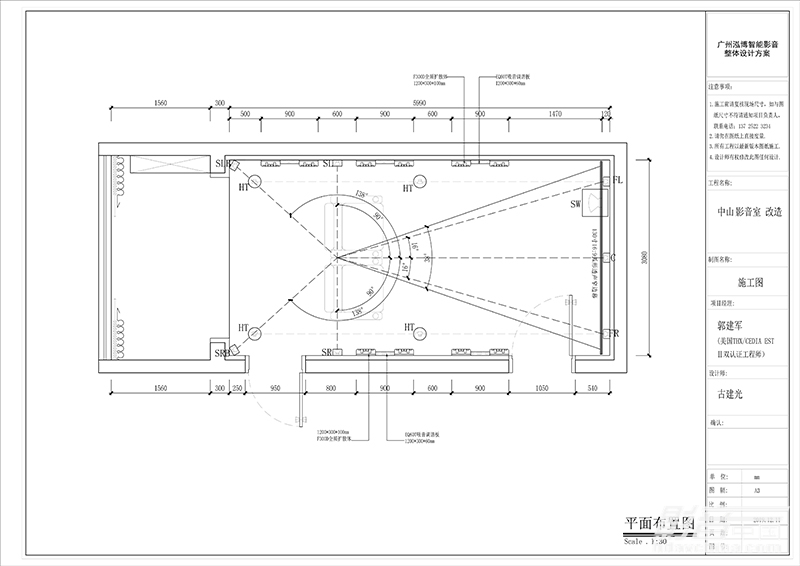

安装过程中，为了达到更佳的空间美学效果，在房间的前墙投影幕布位置预留足够的深度安装LCR音箱。

环绕音箱选用了JBL L820。JBL L820壁挂式音箱可以产生精确、非凡的音效。低音音箱L820可发出震撼的低音响应、营造无缝声场并将失真降低到最低程度，即使在音量很大时也没问题。

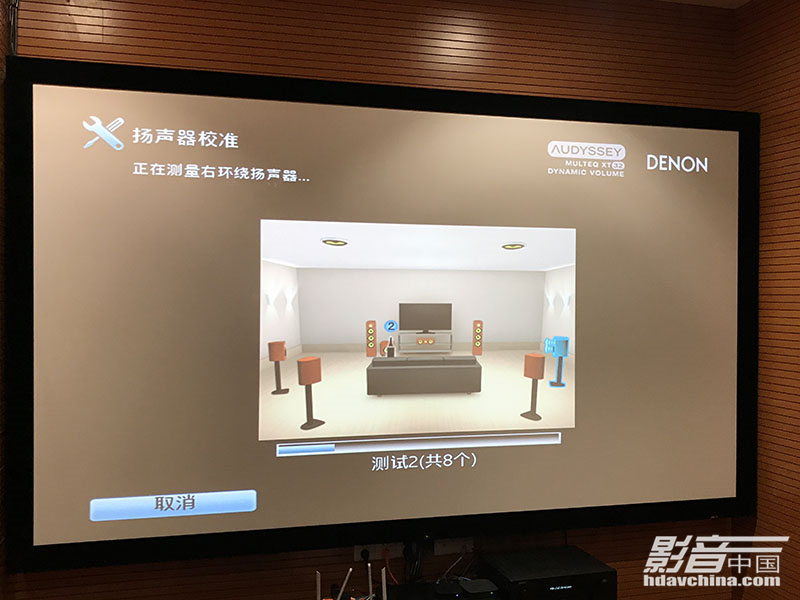

天花的4个音箱以及低音炮分别使用了原来影视室的锐榜RESPOND LCR666、TURBP 1200PRO。整套音频系统使用选用9.2 声道天龙4K AVR-X4500H功放推动。

合理的设备搭配可以实现音频在整个聆听环境中的精确反射。最终将获得理想的均衡音乐、清脆的对话和流畅的音频传播，使家庭影院中的任何位置都成为最佳聆听方位。

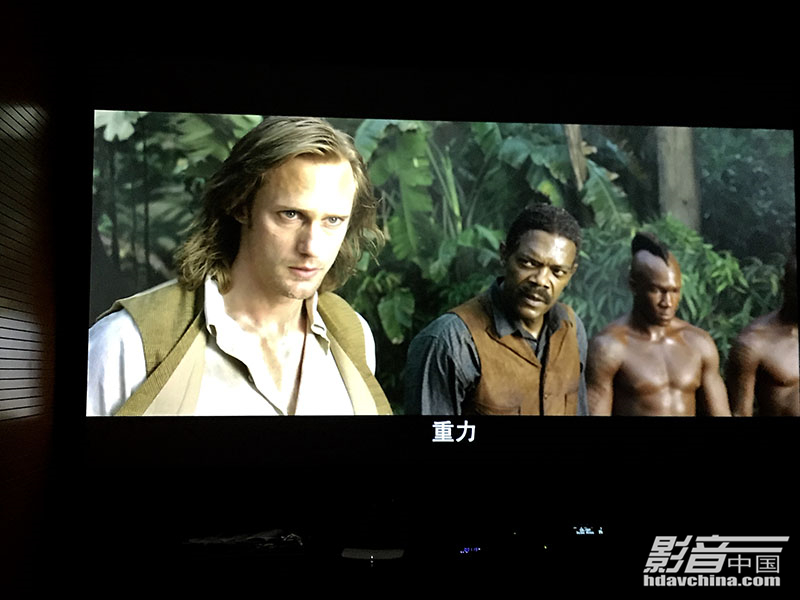

投影机选用了爱普生CH-TW7400。这款投影机能够提供清晰震撼的大屏画质，完美色彩投你所好，对于家庭娱乐向的品类来说性价比极高。搭配XY 130英寸画框透声幕，能够轻松对应4K的影像重现。

整体效果与风格

业主表示对升级改造后7.1.4全景声影院系统非常满意，在忙碌的工作后能够全身心享受如亲临其境的电影重现效果实属一件大乐事！
