基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：晟X集团总部位于长沙市望城区，业务涉及房地产开发、环保产品研发等。本工程为集团总部招待会所，原系会客间，因业务需要改造成娱乐室，为独栋别墅中的一间

资金投入：影音设备投入25万元，装修投入不详

空间信息：9.5×宽7.5×高3.4m

用户使用需求：招待重要客户兼做领导层员工周末休闲使用。要求投影画质细腻，色彩真实。声音保真度高，耐听。卡拉OK演唱轻松不费劲。系统开关及模式切换操作简便。

设计师：刘友良，80后。

受高级电气工程师父亲的影响，自幼接触无线电。对音响、家居智能等电器产品的应用有过系统的学习经历，并掌握了扎实的理论知识与实践经验。获得过HAA影音工程师认证（2016）。在长沙碧桂园、中粮北纬、龙湖别墅、绿城高尔夫、美洲故事、中海一号、洪山翠园、深圳桃源居、上海龙东别墅等楼盘有过精品代表作。

设计/施工公司

长沙天籁影音电子科技有限公司成立于2015年。立足于长沙，业务范围覆盖全国。专注于打造高端私人定制影院、卡拉OK、客厅影院、Hi-Fi音响、全宅智能家居。

器材列表

视频设备

投影机：明基X12000H

投影幕布：XY Sound Max 4K 203.3英寸编织透声

网络硬盘播放器：海美迪H920B

影院音频设备

AV功放：天龙AVR-X3500H

前置音箱：Wharfedale MI602×2

中置音箱：Wharfedale MI602×1

环绕音箱：Wharfedale W-MI68A×2

全景声音箱：Wharfedale W-MI68A×2

超低音音箱：Wharfedale WI-5122A

KTV音响设备

点歌机：雷客惊艳PLUS

前级效果器：韵乐X5

后级放大器：XLI3000×2

音箱：JBLKP2012×4

话筒：拜尔790A

智能控制系统

智能主机：CRODIGY PLD-C2-D

情景面板：CRODIGY GDY-SKP6

灯光模块：CRODIGY PLD-SW8.16-D

电源时序器：华多彩PRO1201B

影院构建过程，声学/光学处理、智能应用及特别设计

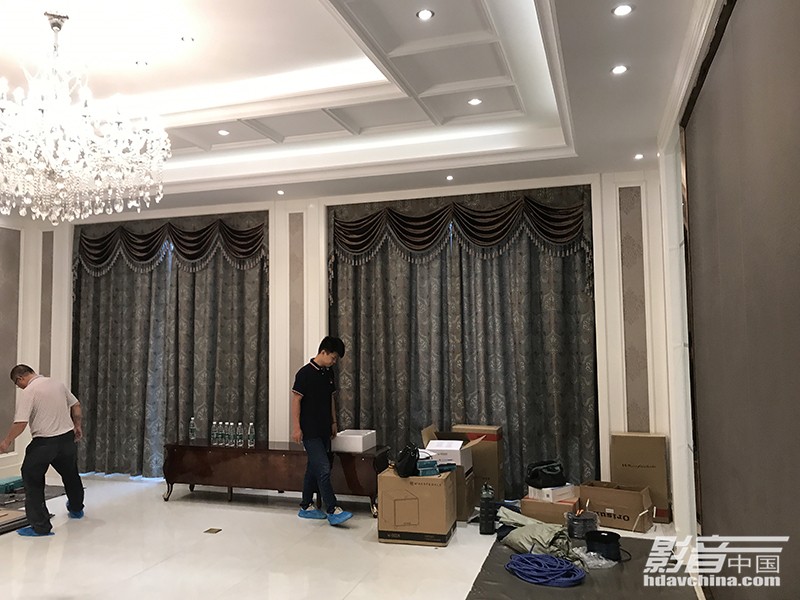

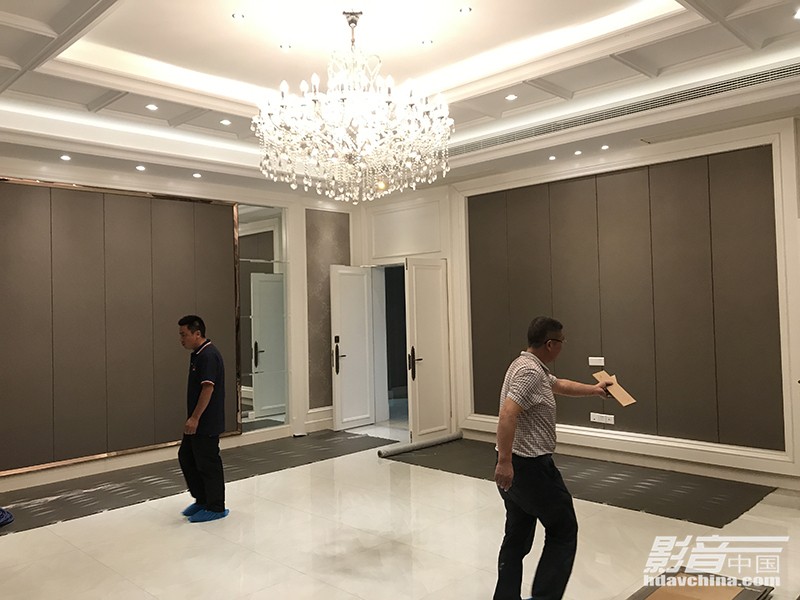

下图为房间改造前原貌。

墙面有大面积的玻璃镜子和硬包，地面满铺瓷砖，整体都比较硬调，会令声音混响时间过长。同时室内大部分装修还需就用，因此施工前对成品进行保护就非常重要。

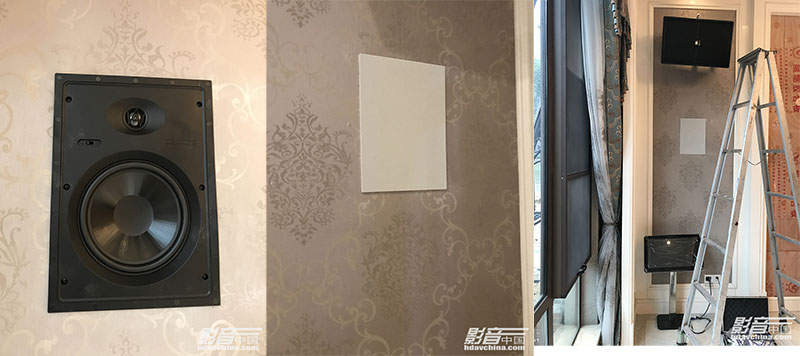

影院音箱除低音炮外，全部采取嵌入式安装，卡拉OK音箱由于厚度比较大，为了节约空间，采取外挂式安装。

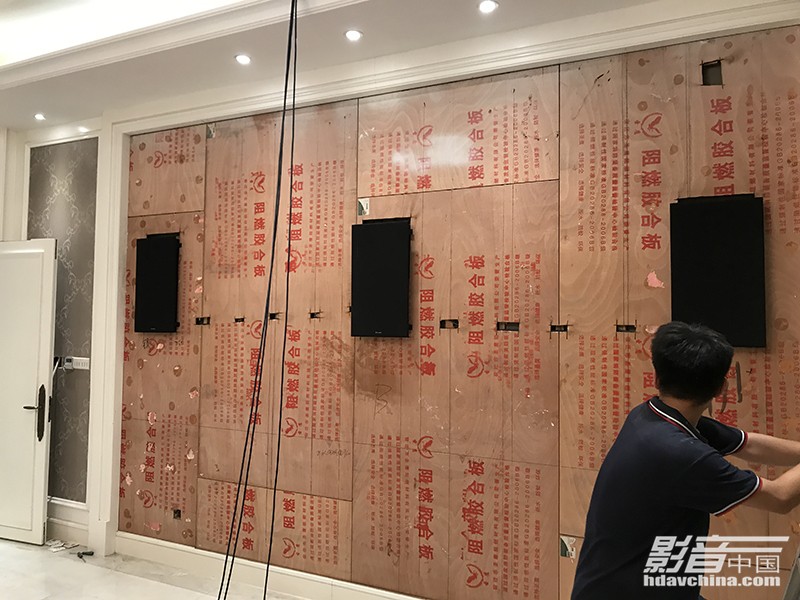

该空间之前作为会客室使用，没有预留喇叭线。要在不破坏装修的前提下，将7个音箱嵌入墙体和吊顶，并将喇叭线、信号线、HDMI线和网线等多达几十条线根据要求排布到指定位置，且完全不能外露，对团队设计、施工是个极大挑战。

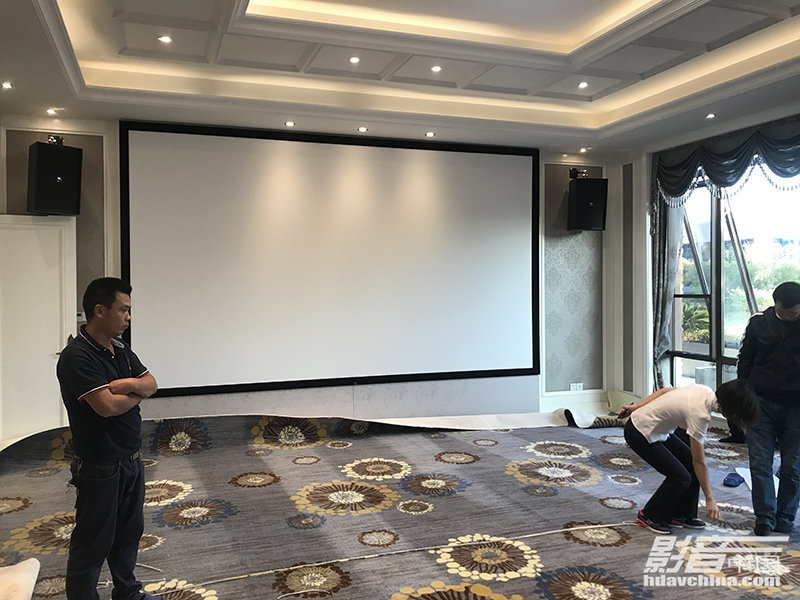

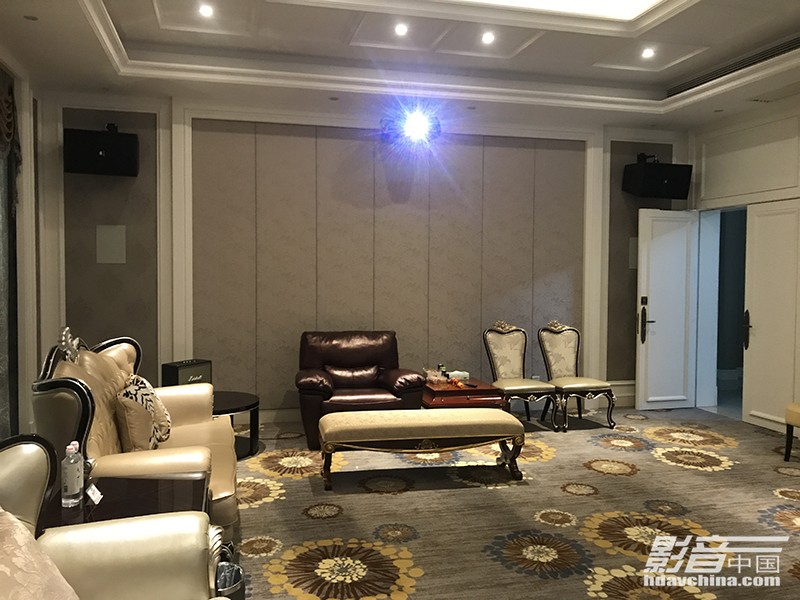

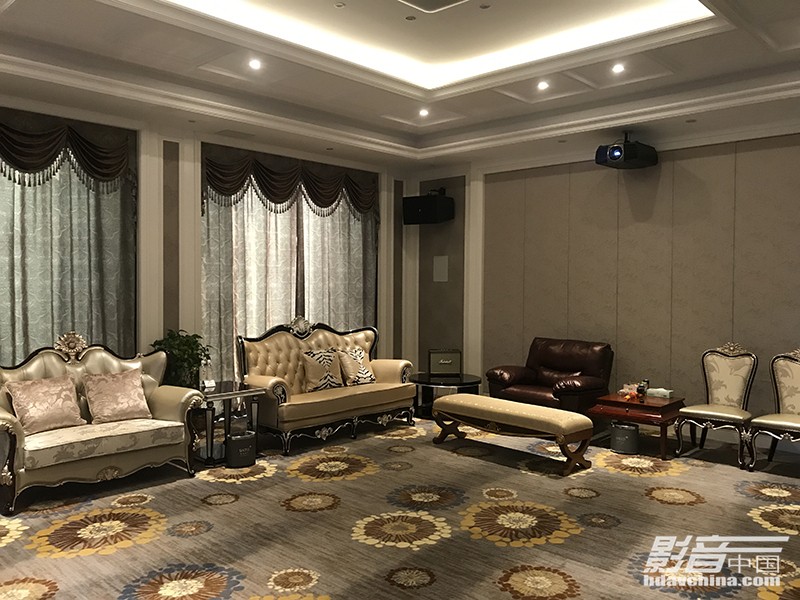

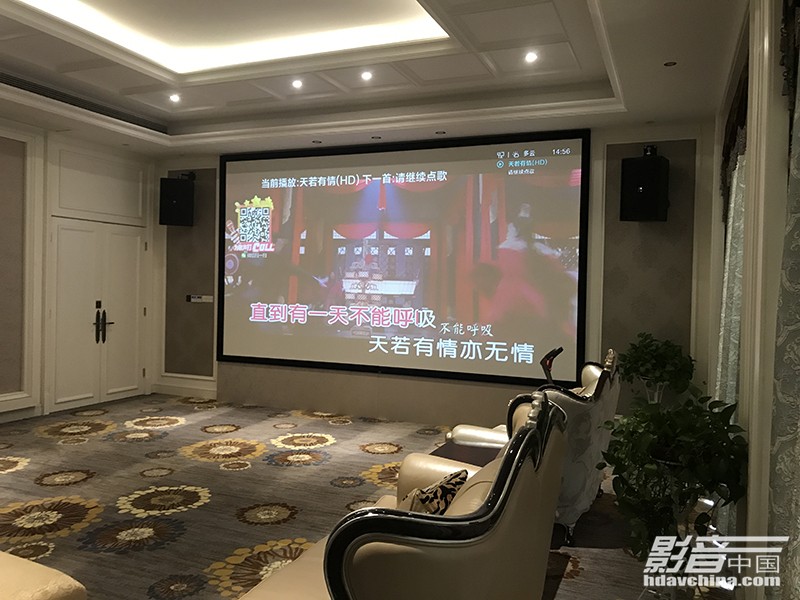

施工中，将地面满铺羊毛地毯，墙面硬包换成软包，目的是将混响时间控制在合理范围之内。

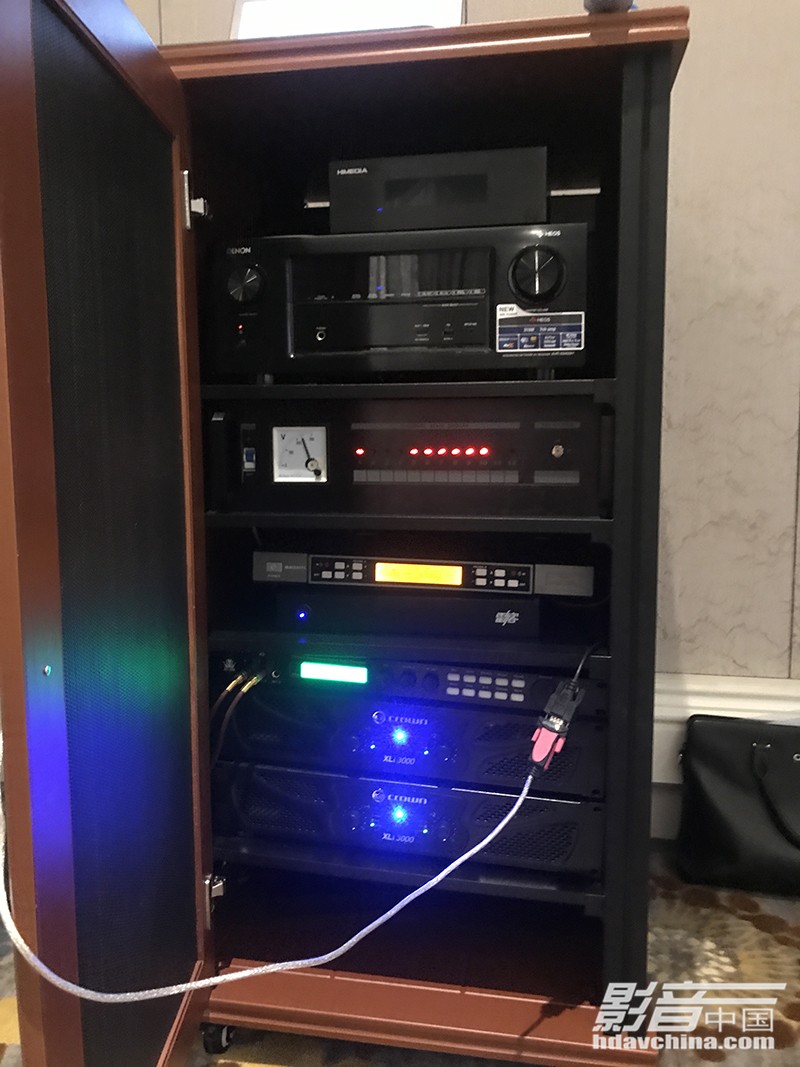

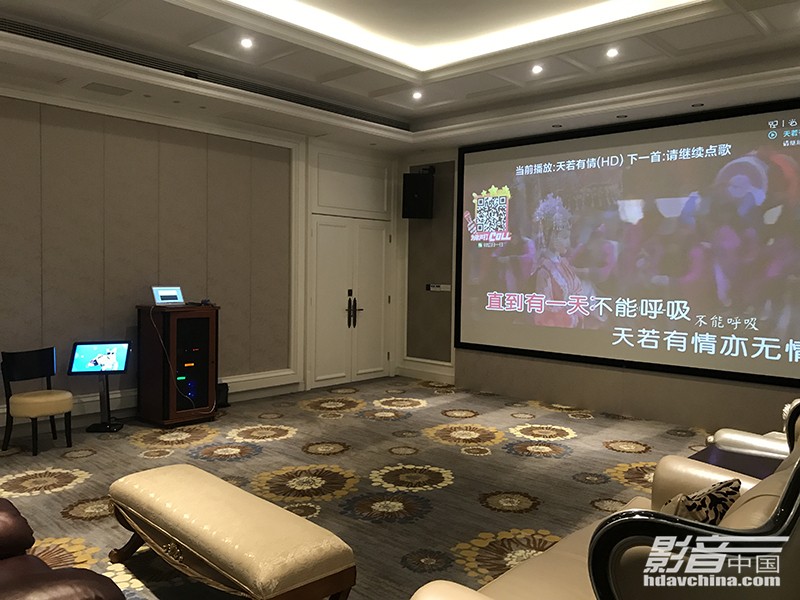

机柜安置的房间左侧，所有线路都从机柜底部引入。机柜设计成可移动式，方便后期检修。点歌台靠近机柜放置，方便工作人员操作设备和根据客人的指示点歌。同时我们在房间右后方预留了点歌台信号和电源插座，以便于点歌台移动安放位置。

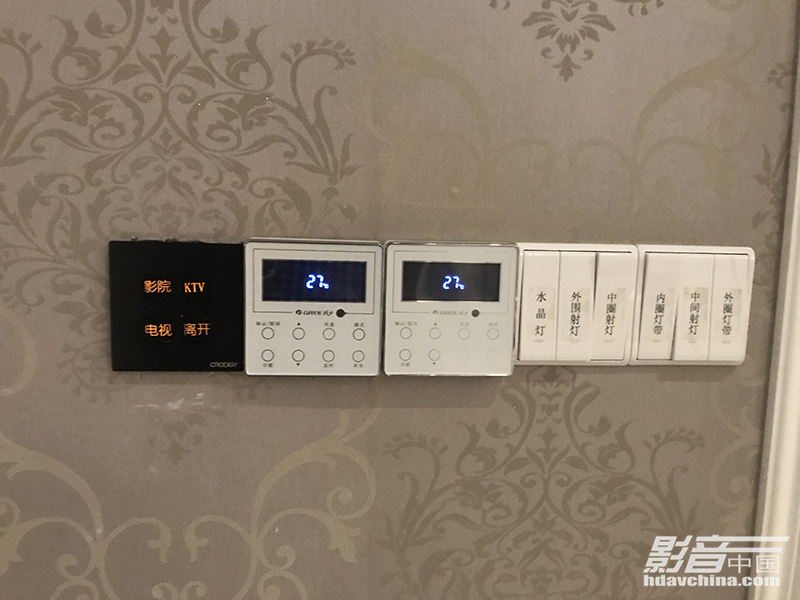

娱乐室有专门的设备管理人员，因此灯光、窗帘、空调等没有接入智能系统。为了提高效率和防止误操作，我们将常用的情景模式接入智能系统中，实现一键开关机和模式切换。

设计与调试心得

由于是对已完成装修的空间进行改造，大量线材需要无痕嵌入安装。因此，我们在设计和施工时采取了以下几个措施：

1.开工前先做好成品保护，施工过程中小心谨慎，不破坏原有装修；

2.所有线材从吊顶里穿过，充分利用灯孔、空调风口引导穿线，必须要打孔的地方，尽量打在人眼看不到的区域或后期器材可以遮挡的区域；

3.所有后期增加或置换的装修材料，需在音响器材安装完毕后再复尺定制安装，以求严丝合缝。
