基本情况简介
实施方类别:影音设计师
案例类别:定制影院
位置及周边概括性描述:独栋写字楼顶屋空间,楼下及平屋周边均为员工办公空间,在开放式办公空间做一间独立影音室,用于审片,因此隔音措施必须到位,在大声压回放中不能干扰到其他人员,同时满足听音空间内的底噪指标
资金投入:影音设备50万元,声学装修施工20万元
空间信息:长9.20×宽4.54×高3.89m,面积41m2
用户使用需求:满足4K超高清视频观影需求、大动态音效的高保真还原,采用沉浸式环绕声布局,兼容Dolby Atmos、DTS:X、Auro-3D音效,预留智能控制线路利于后期对接智控,可连接网络视频播放设备
设计师:强君明
从事影音行业十多年,荣获2017、2018年度定制影院类“私人定制影院解决方案优秀大奖”
设计/施工公司:北京米格瑞影科技有限公司
器材列表
投影机:索尼4K投影机
投影幕:OS透声画框幕
主音箱:JBL Array1400×2
中置音箱:JBL Array880
环绕音箱:JBL 8340A×6
低音炮:JBL Array1500×2
顶置音箱:Revel C383×4
AV放大器:Integra前后级+Lexicon ZX7
播放源:OPPO播放机
影院构建过程,声学/光学处理、智能应用及特别设计
前期规划草图
功能示意图

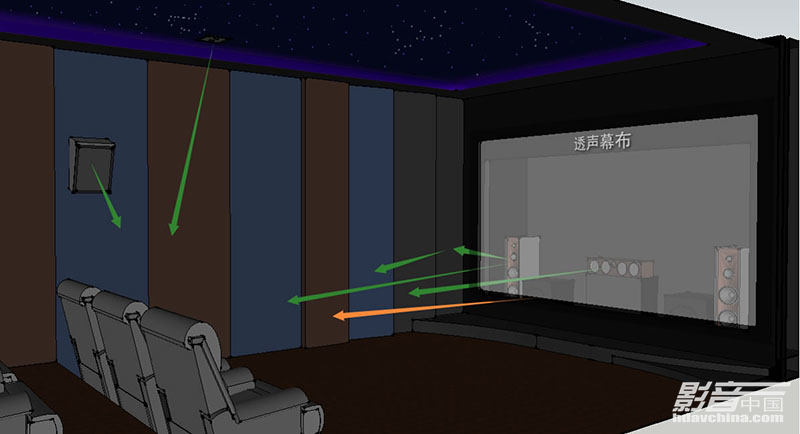

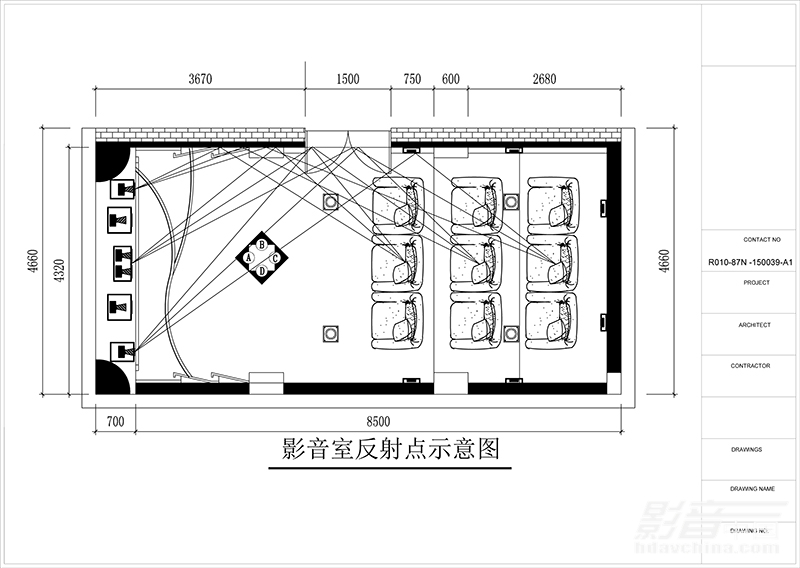

音箱摆位示意图
本案为国内某新秀影业公司的审片室,承担日常审片和接待艺人欣赏佳作的效用,在影音设备和声学装修上要求达到中端以上标准。根据现场环境,配置了9.2.4声道影院系统,包括Integra前级和两台多声道后级,音箱使用哈曼旗下JBL的极品雅睿系列、JBL专业院线环绕和Revel的定制嵌入系列。

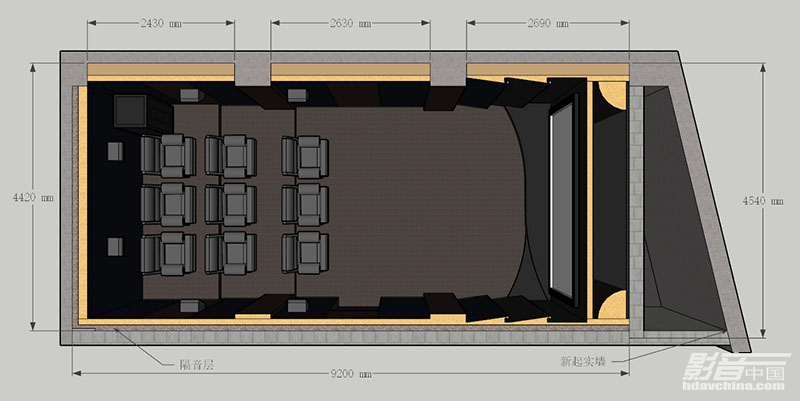

CAD图

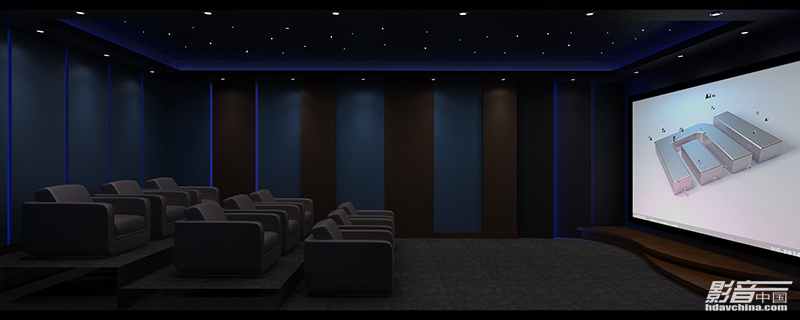

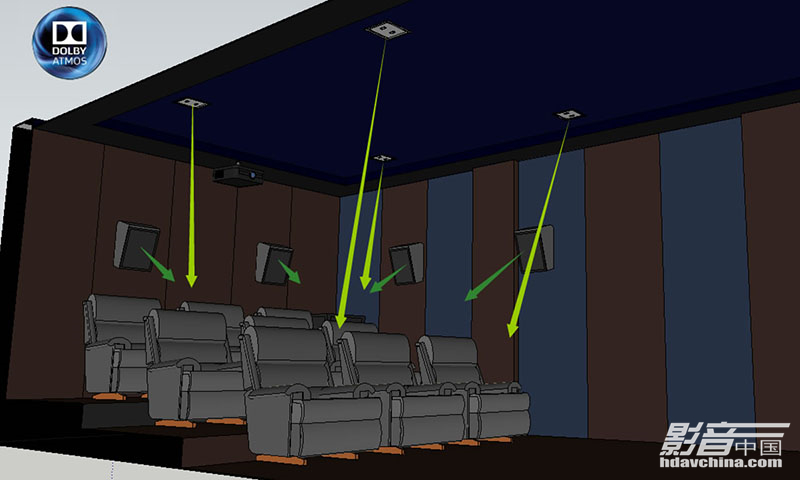

效果图
装饰风格为极简型。为还原真实影像色彩,我们在前部区域采用深色不反光材质,两侧墙使用黑色材料,考虑到日常体验的舒适性,我们增加了灯带造型和顶面的光纤星空顶,在观影过程中可以关掉装饰灯光,前部区域接近“小黑屋”。

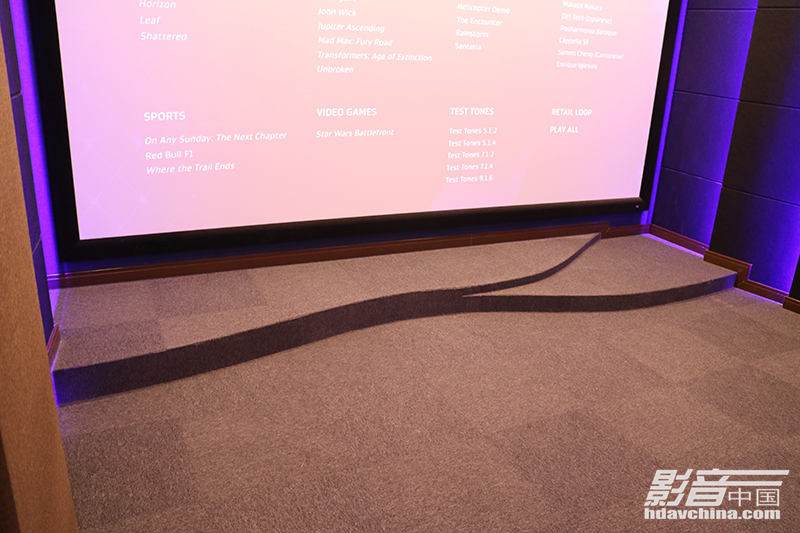

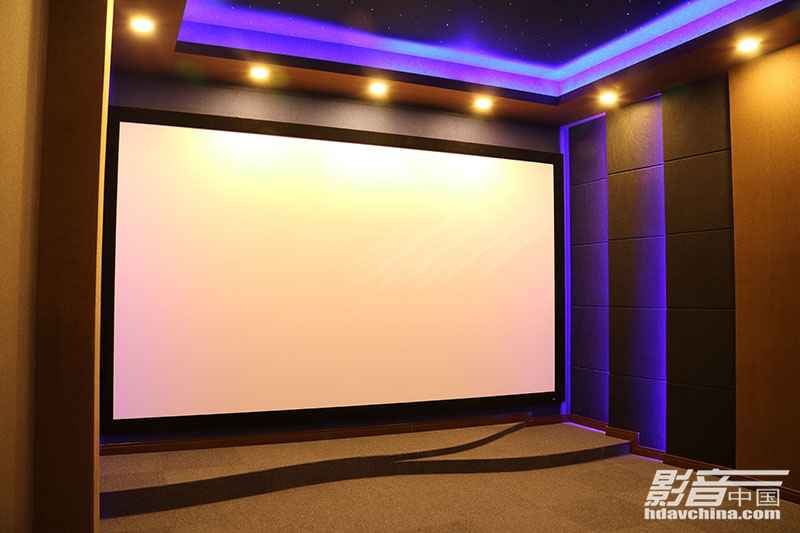

别致精细的造型地台,配合165英寸画框透声投影幕,让视觉体验升华

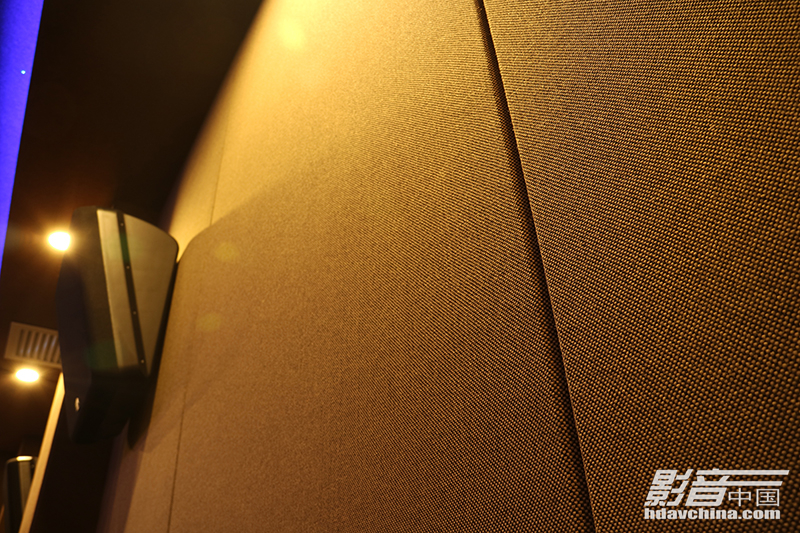

采用型条固定透声布,环保无胶水
设计与调试心得

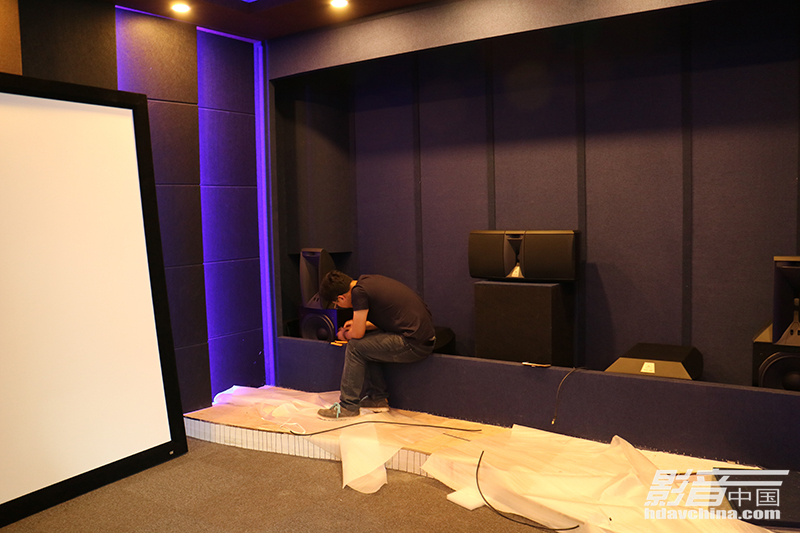

现场设备安装图
影音室顶部效果
影音室设计施工考虑到隔音减震、吸音扩散等处理,我们采用多达6种隔音减震材料为隔断墙体做隔音,同时地面做浮筑地板加细沙混泥土覆盖,基础隔音完成后我们为保证吸扩材料的有效利用,大面积使用透声布和吸音板结合,墙体空腔龙骨层放置宽频扩散体及吸音棉。面层均采用环保无胶水工艺,保证完工后即可交付甲方使用。

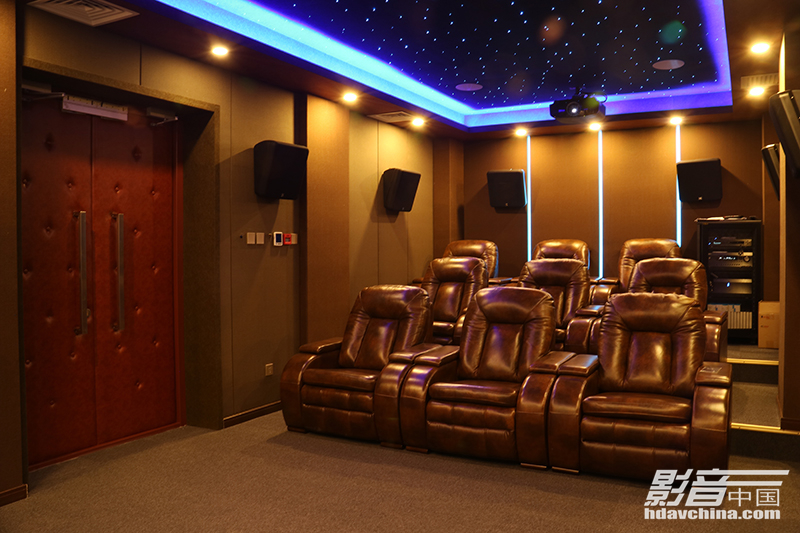

影音室后部效果

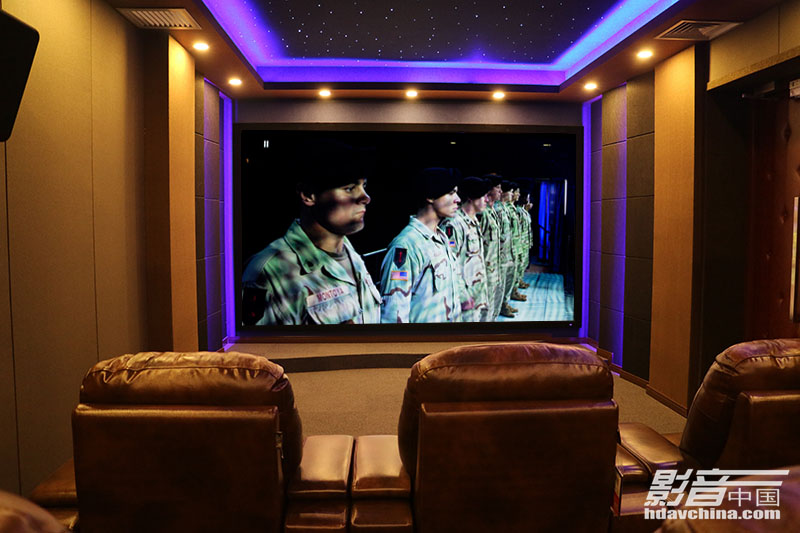

影音室前部效果

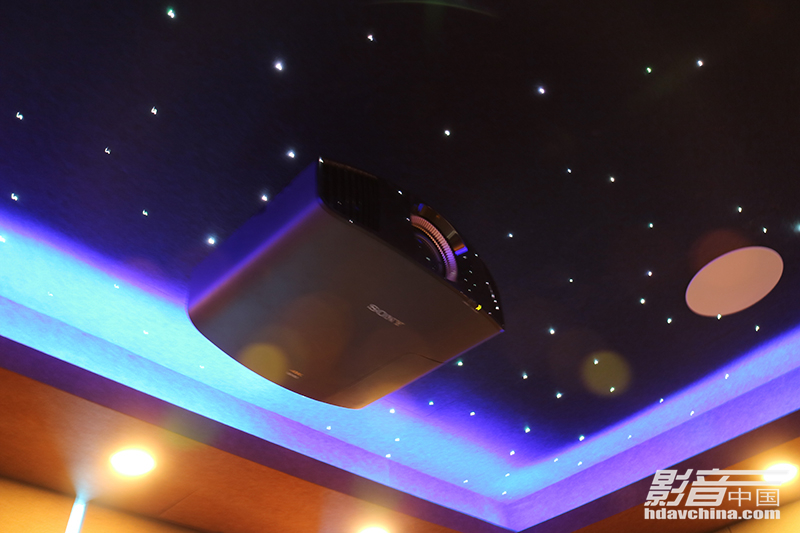

星空顶和索尼投影机

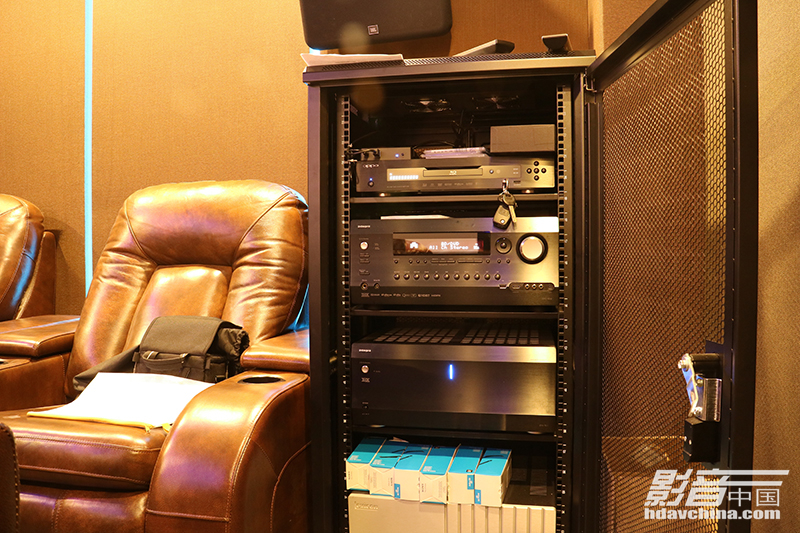

器材柜特写
