基本情况简介

实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：案例位于北京市树院文化产业园郭帆导演工作室，周边有多个电影行业文化公司。审片室隔音方面要求较高，声音方面要求音响还原真实、环绕定位精准。整体施工周期20天，较为急迫。

资金投入：影音设备投入保密，声学装修投入20万元。

空间信息：长8500×宽5500×高2920mm，总面积46.75㎡，容积136.51m3

用户使用需求：审片室主要用于导演作品初稿音效及画面方面的演示审核，同时兼顾导演观影的需求。导演对审片室的要求严格，墙面不能出现光反射污染的情况，同时要求墙面的色彩及材质不能影响到观影画面的精准度。经过多方考量后，采用了丹拿、B&O等众多音箱品牌使用的专业声学透声布料，色彩为黑色哑光。系统架构选用了应用更为广泛成熟、音效包围感较强的Dolby Atmos 7.2.4沉浸式音效。

设计师：张铃渝，维度智能影音设计师，从业近10年，获得包含“2017-2018私人影院创意设计大赛”等多个奖项。

设计/施工公司：维度智能影音是一家全国性的专业智能家居、家庭影音服务机构，目前在北京、南京、重庆、广州等地设有分部，公司坚持以独特的设计理念与国际化的专业技术、服务意识结合，为客户带来真正优质的视听享受与舒适的智能化家居体验。公司服务过：赵宝刚导演、非行导演、郭帆导演、姜文导演、演员胡军等诸多影视圈名人。经过多年技术经验积累，获得服务过的客户一致好评。

器材列表

投影机：明基（BenQ）L6000

AV放大器：DENON AVR-X8500H

音箱：Quadral定制影院系列 IWS641 ×3

Quadral定制影院系列 IWS611 ×4

Quadral定制影院系列 ICE6 ×4

有源双12寸超低音：SW612 ×2

影院智能控制器：璟睿影院控制器

影院构建过程，声学/光学处理、智能应用及特别设计

案例设计细节

原始空间尺寸长8500×宽5500×高2920mm，比例为2.93:1.9:1，并不属于家庭影院黄金比例范围（如下图），根据软件测试，此空间的低频表现不够顺滑。

空间比例图

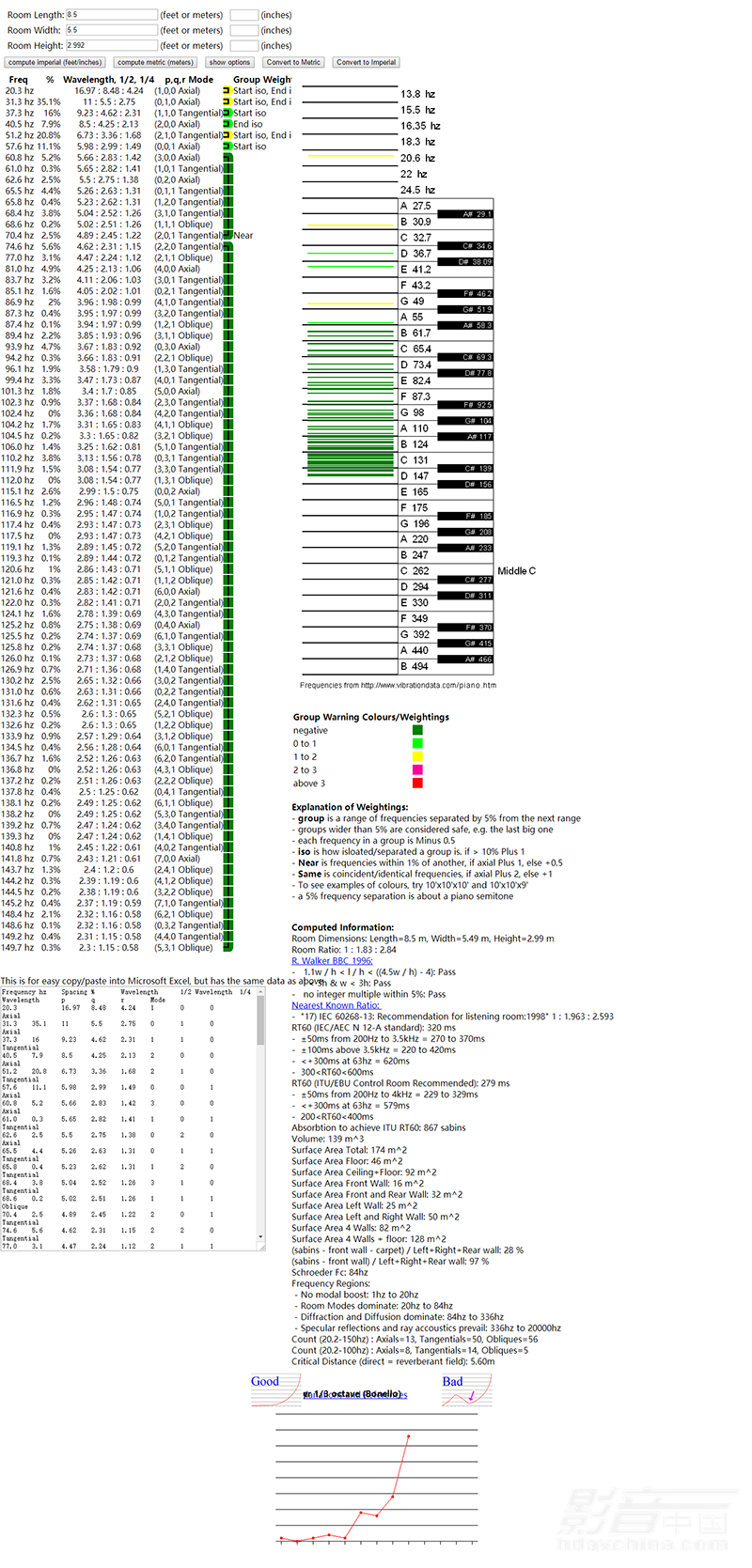

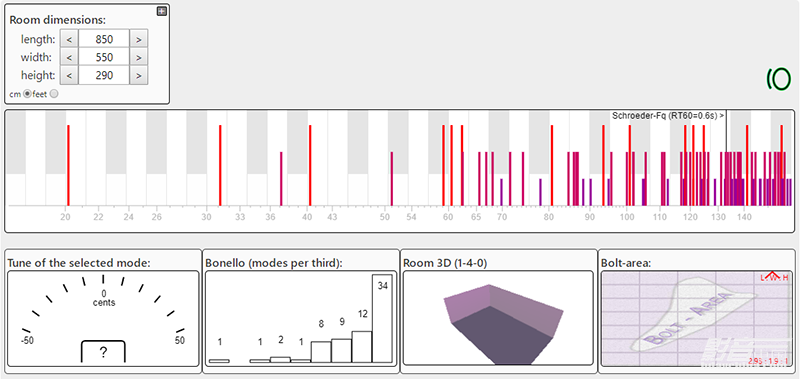

空间低频分析

空间低频分析结果

房间低频分析结果：偏Bad。

针对低频曲线的状态，设计吸收型低频陷阱。

声学设计：为了还原真实的Dolby Atmos环绕音效，在声学设计上面除了参考杜比音效的扬声器专业摆位，还根据现场空间进行了声学材料的定制制作。

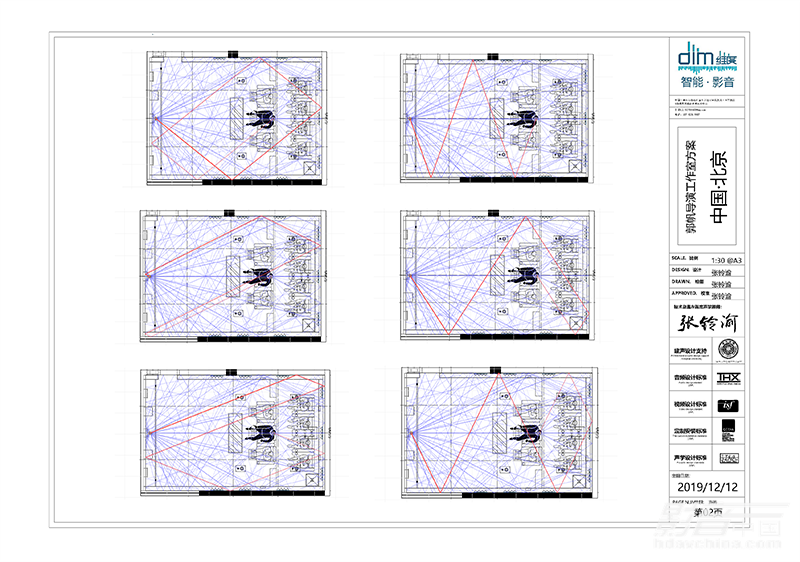

中置音箱声学反射图

通过对中置音箱和主音箱的模拟反射，计算出扬声器各个反射点的空间位置，再分别用吸音、扩散等声学材料进行反射点的声学处理，保障皇帝位的听音效果。

声学材料定制：为了获得最佳的声学效果，针对此空间的声音频段进行了多频段的扩散材料制作，依据专业的计算软件，现场定制声学扩散材料。只需要输入材料尺寸、针对的频率，就可自动生成结果。

专业扩散材料计算软件

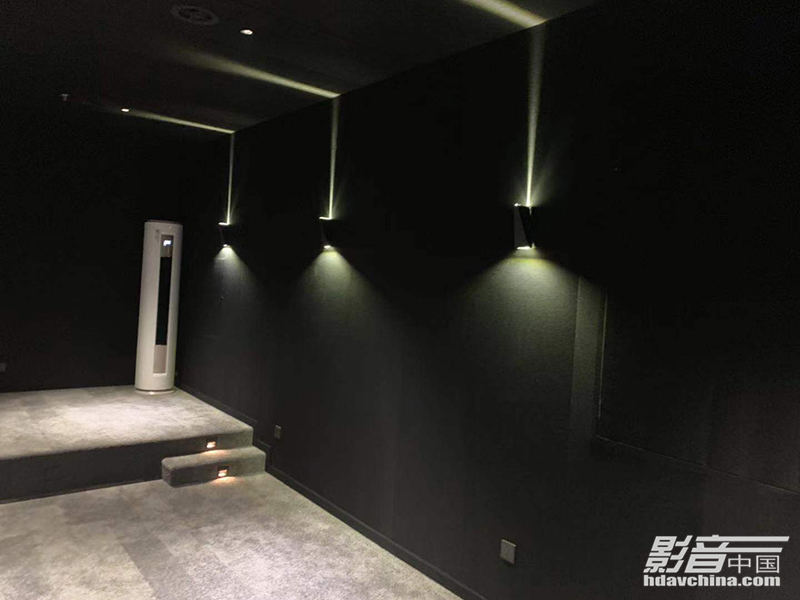

灯光设计：现场所有灯光都不能影响幕布的画面，于是选择了不直射的辅助灯光设计

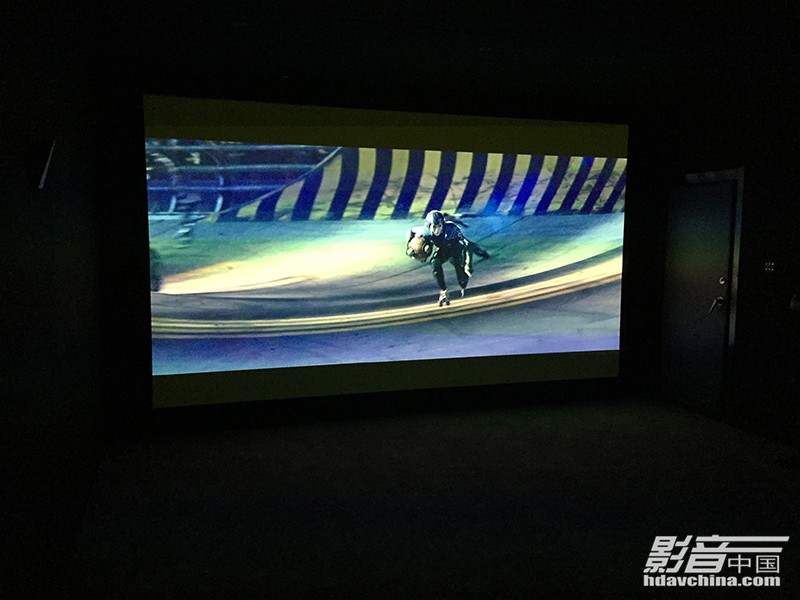

灯光不会直射幕面

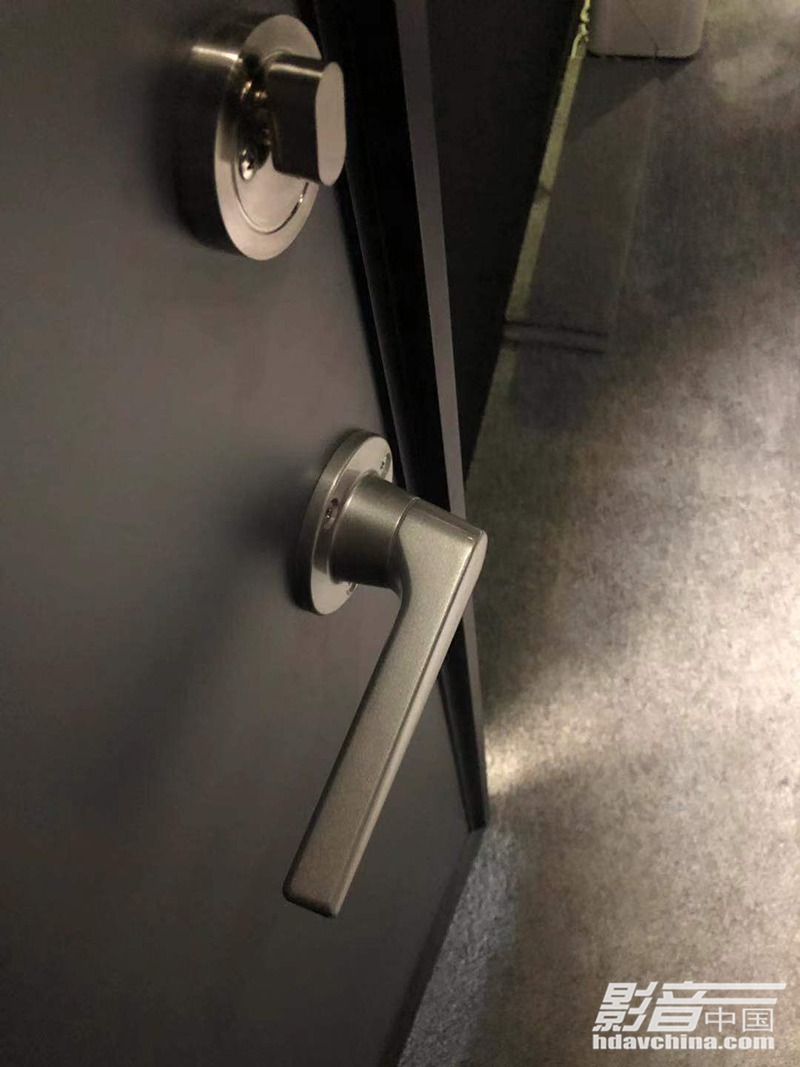

隔音门采用了专业的隔音门

透声布的声学测试吸音数据，此透声布选用丹麦原装进口，丹拿、B&O品牌都采用的透声布

设计与调试心得

设计心得：此次设计与普通家用的设计方案有很大的差异，完全作为专业空间用途的审片室舍去了家庭影院中的各种设计装修风格，唯一的要求就是精准。所以现场装修和材质选择上进行了诸多的测试，一切都为了满足专业级需求而做出妥协。整体空间色调单一、灯光普通，都是为了不影响观影的视觉。

调试心得：此次调试声音上获得了导演的认可，在视频上花了很多心思，导演对3D效果的要求很高，选了很多的片源针对3D的帧率进行了演示。最终经过多次微调，满足了导演对视频的要求。
