基本信息简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:金湖翡翠山处于广州生态中轴和商务中轴交汇,项目是一间整装的四层小别墅


用户使用需求:业主希望在别墅内安装一整套全宅智能家居娱乐控制系统,使居家生活更便捷、简单。在充分了解业主的需求和要求之后,设计公司向业主推荐了控制系统,为别墅智能家居系统的设计、功能提供全面的解决方案。

设计师:梁深林


电器智能工程师、影音工程师,对影音有独到见解、资深乐迷、乐于专研Hi-Fi音响,从事影音智能行业五年、擅长私人智能化影院设计。

工程监理:郭生锋


个人所专所长智能家居、弱电、强电及安防监控;擅长私人影院、背景音乐的整体解决方案,从事影音智能行业十年,拥有专业扎实的智能家居功底。

设计/施工公司:佛山赛宾科技有限公司

所用器材列表

DALI 7.1.4声道全景声壁挂影院方案

主音箱:DALI FAZON MIKRO×2

中置音箱:DALI FAZON MIKRO

环绕音箱:DALI FAZON MIKRO×4

全景声天花箱:DALI PHANTOM E-50 ×4

低音音箱:DALI SUB E-12F

AV功放:Integra DTR-30.6

蓝光机:HUALU BDP-4K

投影机:丽讯H1060

投影幕:ISK Screen H120英寸画框幕

DALI 5.1环绕声客厅影院方案

主音箱:DALI SPEKTOR 6

中置音箱:DALI SPEKTOR VOKAL

环绕音箱:DALI SPEKTOR 1

低音音箱:DALI SUB E-12F

AV功放:DENON X1300W

蓝光机:HUALU BDP-4K破解版

简约KTV方案

点歌机:天王3TB 20万首歌库

触摸屏天王苹果高清风格

KTV音箱:SK Audio K10B

KTV混音箱:SK Audio K8200

电源时序器:DBX 8路

无线麦克风:SK Audio

背景音乐方案

AV功放:Back Audio A5576

液晶面板:Back Audio A55TD×2

机械面板:Back Audio A55K×2

定阻背景音乐:Back Audio C4108×10

户外定阻背景音乐:Leroice LS-625×2

主人房背景音乐:OSD R51 ×2

背景音乐分区说明:1.户外;2.主人房;3.餐厅、酒吧;4.二楼两间房间;5.茶室、卧室;6.顶楼书房;

监控系统方案

硬盘录像机:HIKVISION DS-7808带POE供电

显示器:Samsung 24英寸

机柜大唐12U

监控硬盘西数4TB

红外枪式摄像海康400万高清POE供电 ×5

红外半球摄像海康400万高清POE供电 ×3

智能家居方案

中控分机Control4-EA1-RSK

遥控器Control4-SR260-1

影院构建过程、声学光学处理及特别设计

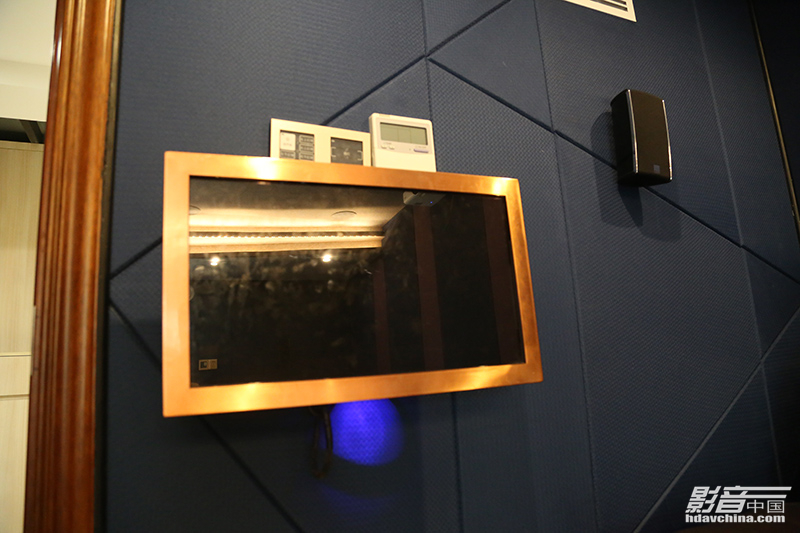

考虑到业主家经常会有一些家庭聚会,因此在墙壁上装置了智能控制面板,免去业主以及家中老人面对太多遥控器而不知所措的烦恼。设计师设定了几种常用的场景模式,供业主根据需求随时切换,包括“影院模式”、“KTV模式”、“游戏模式”,满足一键“到位”的需求。除了影音系统,智能面板还可联动其它家电产品,可以控制空调的开关、灯光开启/关闭,业主只需坐在沙发上静候大片的展示,十分方便。

DALI 7.1.4全景声影院


客厅选用DALI FAZON MIKRO系列的7.1.4全景声系统,中置音箱采用打横悬挂的安装方式,主音箱和环绕音箱则采用了平面直挂的方式。根据声学原理摆放沙发位置,呈现最佳声效的同时,也符合业主心中所期望的整洁布局。

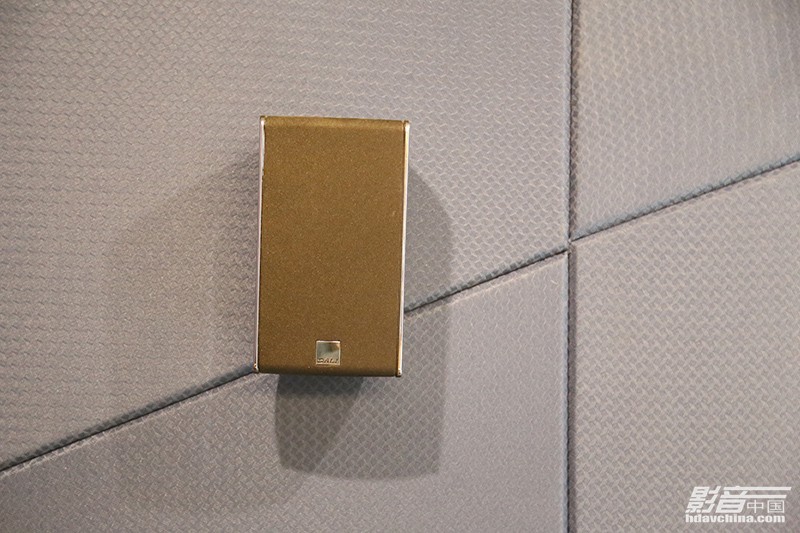

DALI FAZON MIKRO体积小巧,可以很好地利用空间位置。其中低音单元拥有饱满、浑厚的特点,无论是电影还是音乐都可拥有出众的表现。设计师将它摆在靠墙位置,更能展现出众的音质,同时搭配DALI PHANTOM E-50入墙式天花音箱4只,使业主享受原汁原味的全景声效果。


DALI SUB E-12F低音炮拥有丰富、细腻的音质表现及强大的音色处理能力。

全宅智能控制系统


智能系统选择了Control 4的EA1-RSK中控主机配搭SR260-1遥控器。在不改变传统布线的情况下,与家庭网关进行TCP/IP协议通讯,实现面板触摸控制、iPad控制、遥控器控制,场景组合控制。整套智能系统的设计遵循实用性、开放性、集成性以及可扩展性原则。

Control 4可实现理想的全宅智能家居操控,通过移动式触摸屏(手机或iPad)控制液晶电视机、DVD、机顶盒、影音设备。它支持设置屏幕字体颜色,拥有直观的按键布局、强大的编程功能,即使在黑暗环境里也能单手操作,响应速度快。

背景音乐控制系统


对于爱听音乐的家人而言,背景音乐必不可少。方案分别在餐厅、吧台区域、二楼两个房间、茶室以及别墅楼顶书房,装置了10只Back Audio C410背景音乐喇叭。主人房和户外也分别装置了2只不同品牌的音箱。通过各个房间的智能控制面板,可实现一键启动全宅音乐Party,让每个房间都能听到美妙的音乐,为业主营造一个浪漫、舒适、温馨的家庭氛围。

家居安防监控系统


家居监控对于别墅的安全至关重要,无论是房子还是居住在里面的人,添置防范设备是必不可少的一部分。别墅于前后院、车库、天台、过道、入户、客厅均布置了监控点,对户外周围环境及住宅内公共区域进行全天监控,业主可通过手持移动设备进行远程查看及拍照。

此案例采用知名安防品牌海康的5架红外枪式摄像机和3台红外半球摄像机。通过硬盘录像机和监控硬盘以及24英寸显示器、400万高清POE供电,连接组成家居安防系统,并可实现“离家”、“在家”、“就寝”的模式联动,以此构成坚实可靠的智能监控系统集成方案。

简约KTV方案

KTV娱乐使用的是SK Audio的产品,经过调音之后,其高、中频清亮细腻,通透,低频有力弹性好,让表演更为生动,更有感染力。


2只K10B系列10英寸专业音箱为业主提供更好的K歌效果,1台K8200混音音箱使演唱更有动感。配合专业搭配的8路时序器,只需点击电源时序器的开关,使KTV所有设备按照设定好的顺序,自动一键式缓缓开启,避免了一个个去开所有开关按钮的麻烦。

系统调试与设计心得


优秀的定制家庭影院应是不能脱离于日常的实际需求,此项目实现了业主心中的理想生活,不但可以播放高清、3D电影,还拥有卡拉OK和体感游戏的娱乐功能,完全适应各个年龄层的使用者。

整体风格与效果

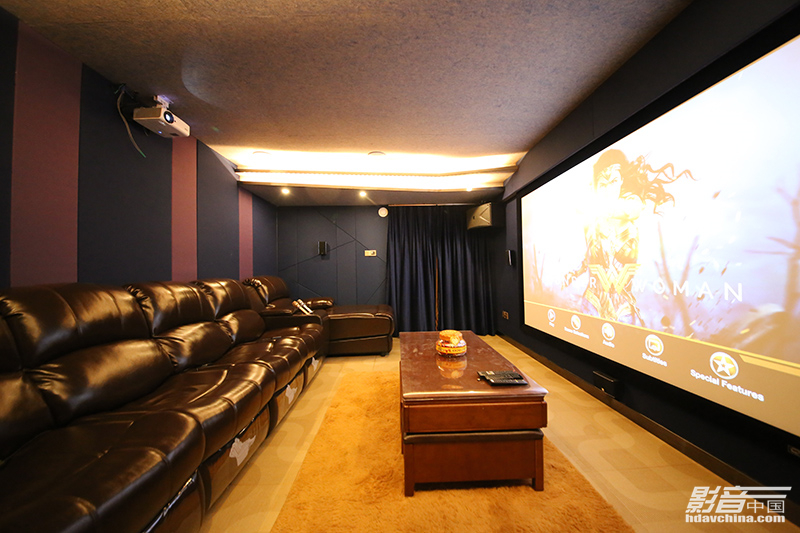

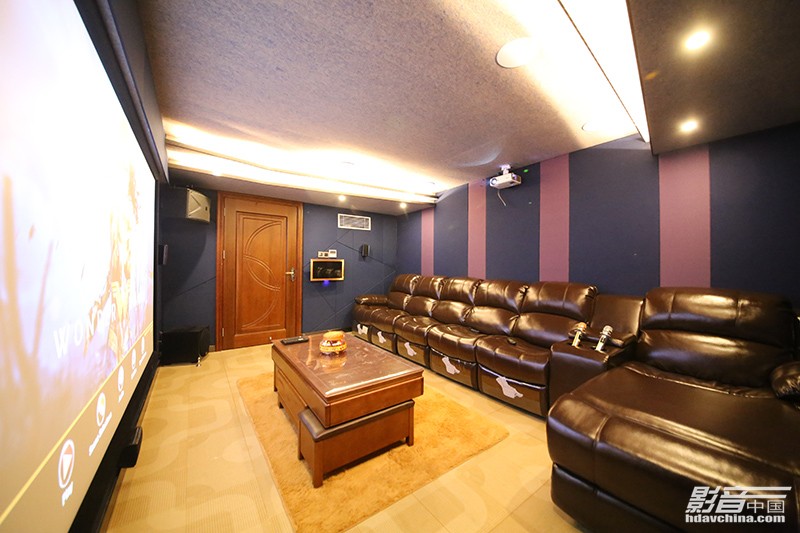

方案位于地下室负一楼,为多功能影院,空间30平方米左右,一字排开的沙发座椅足以容纳8人观影。根据业主汪总个人喜好,影院建造简约大气、没过分渲染色彩、不张扬,走低调路线。独立影音室兼顾了声学、视频和美学设计,可供用户观影、唱歌,最终效果令业主非常满意。


※ 致读者:影音CN所刊案例均为设计师投稿。为保障原作者权益,减少盗图纠纷,案例版面图片均已加水印处理。由此可能影响读者的阅读,特表歉意。
