基本情况简介
实施方类别:影音设计师
案例类别:定制影院
位置及周边概括性描述:本案位于广东省东莞市南城区是20年前东莞最豪华的别墅区之一,业主为追求更高的生活品质,对整栋房子从新规划设计,并在楼顶设计了一间50平方的多功能影音室。
资金投入:影院设备20万元,智能中控2万元,KTV设备10万元,建声材料8万元(包含隔音减振材料、吸音扩散材料、星空灯、隔音门等),装修投入共18万元(包含硬装、软装、家具等),总资金投入共计58万元。
空间信息:宽6.2米×长8.5米×高3.5米
用户使用需求:客户希望打造一间高品质、高标准的影音室,在满足电影和K歌娱乐功能外,平时也希望可以喝茶品酒的同时看看电视、听听歌;装修风格以欧式为主,空间布局要多功能化,打破传统的影视厅格局,尽量体现个性化的休闲空间,在达到高品质的影音效果同时满足各种功能环境下能体现出休闲舒适的空间。而且是顶层,客户要求有好的景观,必须保留窗户,但隔音效果要好,不能影响家人和邻居。
设计师:谢校光,从事影音行业18年,THX影院设计规范认证工程师,荣获“2015年最佳高级定制私人影院方案”奖牌、“2018年最佳客厅卧室影音系统”奖牌,现任东莞光影音响工程有限公司技术总监。
设计/施工公司:东莞市光影音响工程有限公司
器材列表
视频设备
投影机:BENQ(明基)W11000h
投影幕:UNICRON 150寸4K编织微透孔画框透声幕
播放器:威动V8智能影库
影院音频
AV放大器:ONKYO TX-RZ3100
前置音箱:KEF CI-3160RL-THX×3
环绕音箱:KEF CI3-80QT×2
天空音箱:KEF CI200RR-THX×4
有源超低音:SVS SB13-plus
线材:WIREWORLD
KTV音频
扩声喇叭:AD SP-10II
无源超低音:AD SP-118IIB
扩声后级功放:MC2E475
超低音后级功放:AD FC 3.3
前级效果器:韵乐X5
无线咪:BBS F30
点歌机:阳光点歌系统
中控系统
中控主机:Tihetonn W800
灯光面板:Tihetonn A3-N- G4
场景面板:Tihetonn A3- N-GC4
中控电源:Tihetonn TI-PW1028×2
影院构建过程,声学/光学处理、智能应用及特别设计
案例设计细节
设计公司与客户充分沟通后,在客户的要求基础上,将布局规划、装修风格、通风透气、隔音建声、影音器材、灯光氛围、智能控制等细节进行详细的调整,并一次性交付了客户十分满意的装修效果图。
空间布局

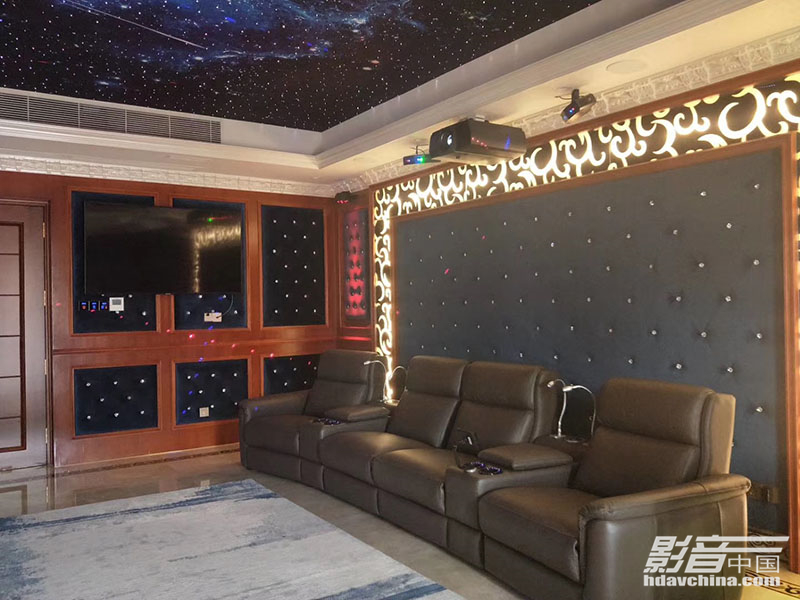

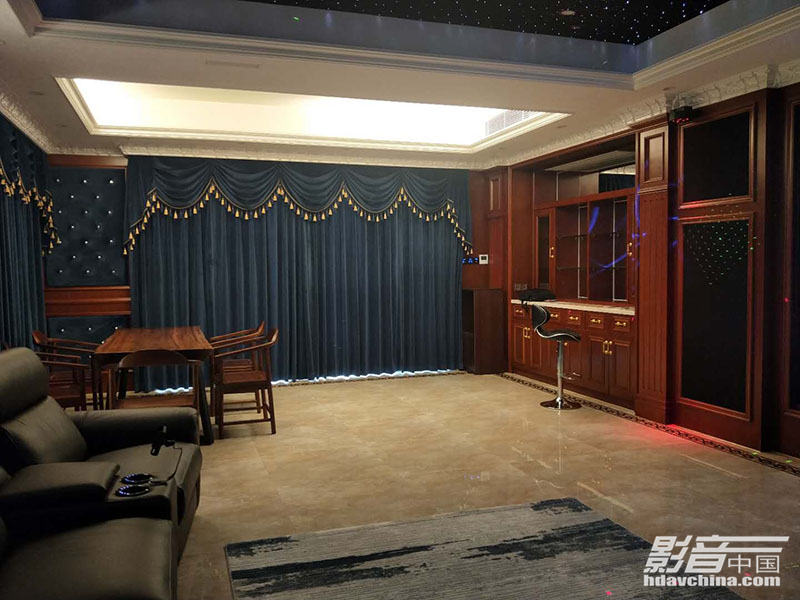

考虑到客户的多功能要求,我们将房间长边的左边作为幕布背景墙,在观影区摆放五位连体影院电动沙发,右边打造了欧式造型的酒柜,酒柜对面还摆放实木大板茶台,让业主喝茶、品洒两不误。房间在茶台后做了一扇隔音窗,阳台也做了隔音落地窗,保留了景观也能达到隔音效果。
声学建声

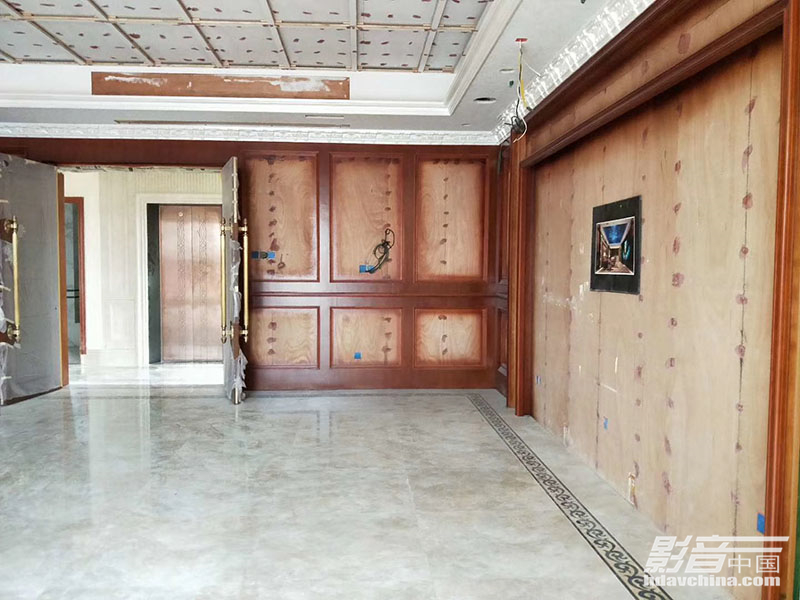

房间基础层全部做减振隔音处理,地面用专业隔音砖加上水泥沙再做一层隔音层,墙面
全部用木龙骨打底,配合LHZ减振龙骨、减振器、隔音棉,采用错层龙骨的方式做减振隔音,加上墙身20公分红砖,墙身隔音量达到60db以上;门窗全部定专业制隔音门窗,保证
房间整体隔音量达到50dB以上。
影音器材设计搭配
业主要求空间尽量简洁舒适,音箱在符合声场定位下全部采用隐藏方式。4K视频满足最佳观影区,且在未来10年内有升级的空间。灯光设计采用射灯、筒灯、灯带、星空灯、KTV氛围灯满足不同功能环境下的需求,配合智能中控,业主只要一键式操作就能实现各种功能效果的完美呈现。
设计与调试心得

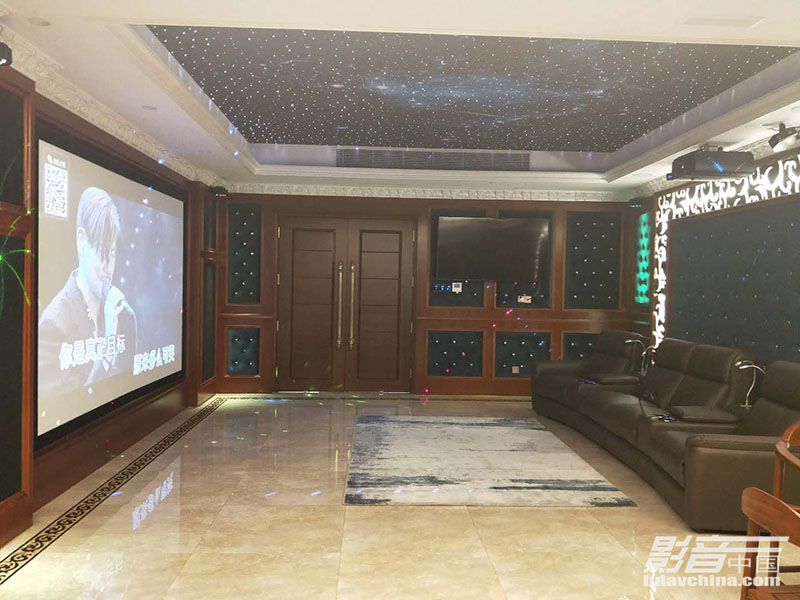

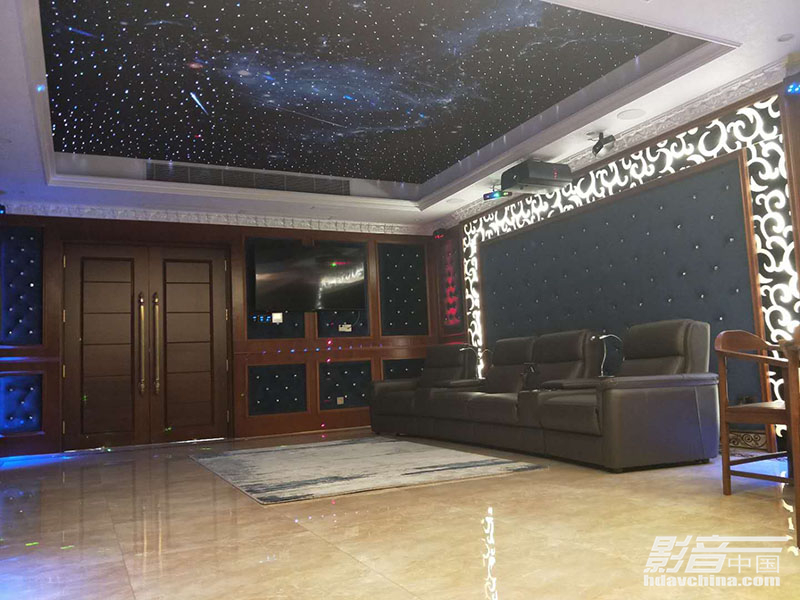

房间欧式装修风格以造型结合吸音软包来做吸音扩散,配合天花的银河系图案星空灯,一个休闲舒适的影音空间完全呈出来。酒柜、茶台、窗帘、地毯、沙发等软装都是根据专业的声学设计来搭配,将美学和声学完美结合为一体。

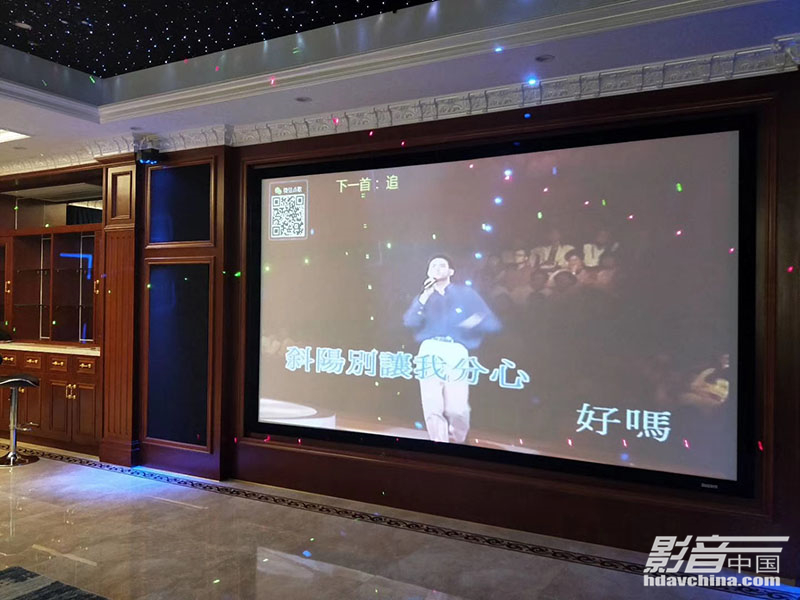

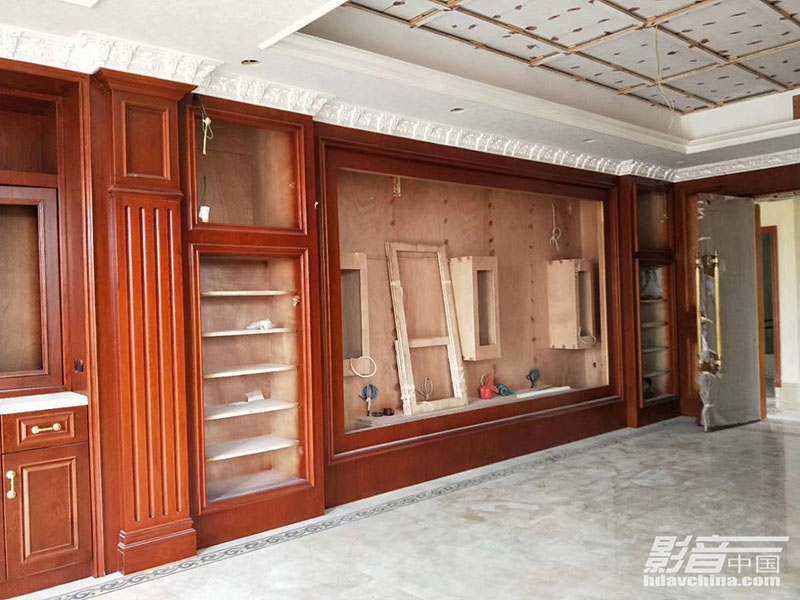

影院系统左右环绕选择KEF CI 3-80QT电动音箱安装于左右天花,使用时音箱自动打开45度直达声传输到影院沙发,解决了两侧环绕音箱不对称的问题,同时也能将全景声沉浸式影音效果体现出来。KTV扩声音箱采用阵列方式左右各用2只AD 10寸监听箱隐藏于幕布后面,配合18寸超低音,保证足够的声压和音质的完美重现。
项目验收后客户非常满意,观看电影时已完全投入到电影情景当中。K歌时美妙的歌声也让人陶醉,4K的视频让画面生动逼真,特别是中控系统让复杂的影音器材料变成最简单的操作。
