基本情况简介

方案实施方类别:影音设计师

地理位置:广东省广州市白云区御金沙晓岛别墅3楼顶楼(近湖边)

整体资金投入:85万(器材60万+建筑声学及饰面25万)

视听室空间信息:含吧台区域面积为46平方米,L型、宽7840×长7260×高3220

周边布局概括性描述:居家休闲的主要区域

用户使用需求:业主是一位资深的服装设计界的大咖,对色彩具有极高的要求,审美非常挑剔。在影视厅选择视频器材时经过多方考虑和对比,最终定下JVC这个品牌,声音部分就是我们基础“拿手菜”,经沟通业主平时的休闲爱好主要是看电影,所以基于这个需求我们打造了一个全智能操作7.2.4声道3D/原生4K家庭影院。

设计/施工公司:广州市宏音智能科技有限公司


设计师:吴爱华,广州市宏音智能科技有限公司总经理兼首席设计师,THX认证工程师、HAA、CEDIA国际定制安装认证工程师。从事影音行业20余年,经手打造经典案例逾万间,代表作品地址涉及:颐和山庄、白云堡、碧桂园凤凰城、紫云山庄、侨建御溪谷、御湖名邸、保利东江首府、合景誉山国际等。

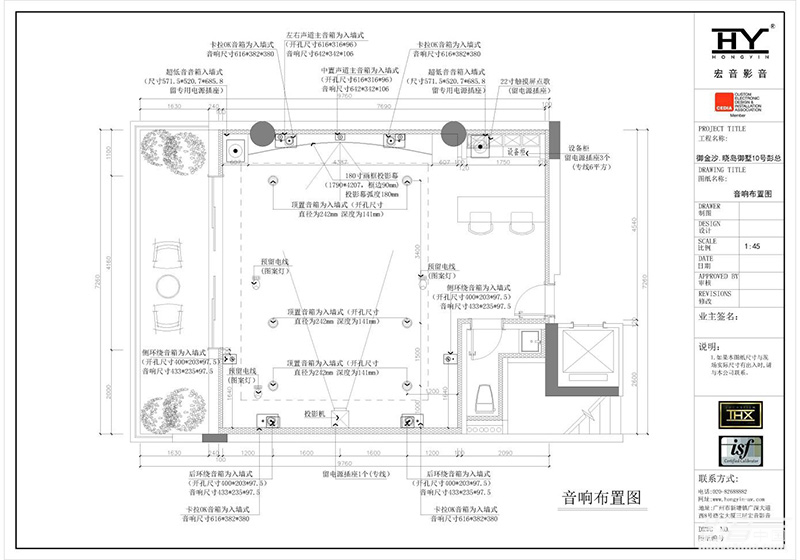

器材列表

视频设备

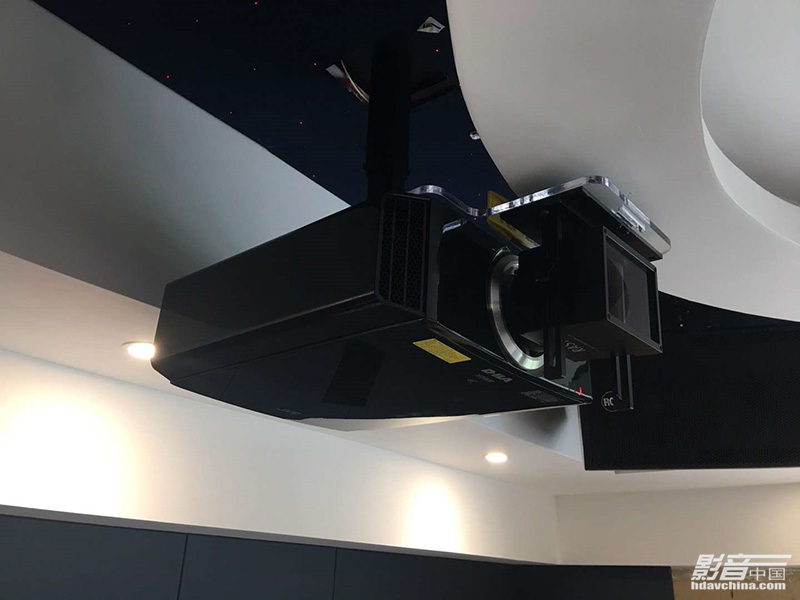

投影机:JVC DLA-X918BC投影仪+变形镜头

3D眼镜:JVC PK-AG3C

投影幕:亿立4K 180英寸弧形幕布(1.8增益4毫米微孔)透声幕

播放器:海美迪H10蓝光播放机

音频设备

前置左中右:Canton(金榜)Atelier900×3

侧环绕:Canton(金榜)Atelier700×2

后环绕:Canton(金榜)Atelier700×2

顶置:Canton(金榜)inceiling 443×4

超低音:SVS SB16×2

专业影院前级处理器:Intergra DRC-R1.1

后级功放:ET -G073×2

智能设备:C4智能控制系统

其他设备或器材:嵌入屏幕后方的实木全频扩散板,聚酯纤维星空顶吸音板

影院构建过程,声学/光学处理、智能应用及特别设计

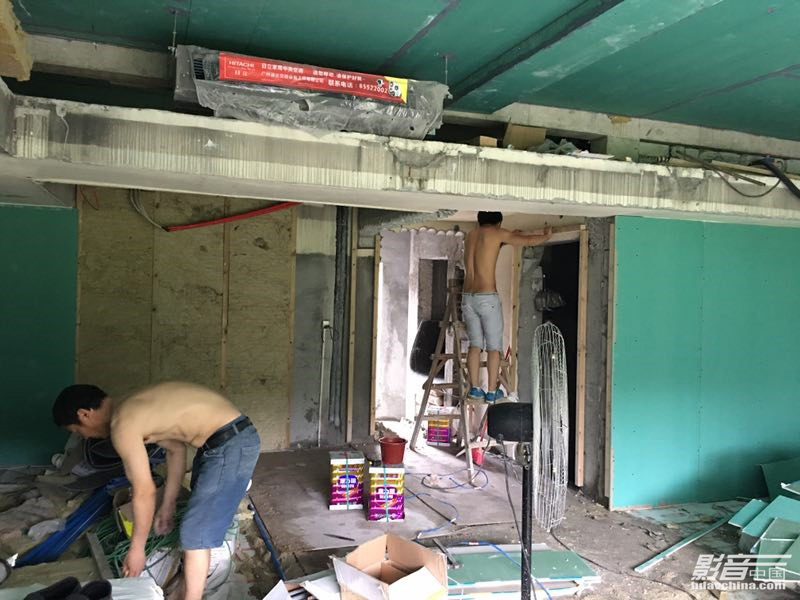

难点1:由于3楼顶层原建筑高度有限,仅2800mm左右,做完隔音层、安装空调后高度不到2500mm,为了更好的观感业主把原楼板打掉后加高400mm,这样完成面就能保证至少有2800mm,就会拥有更好的空间感。

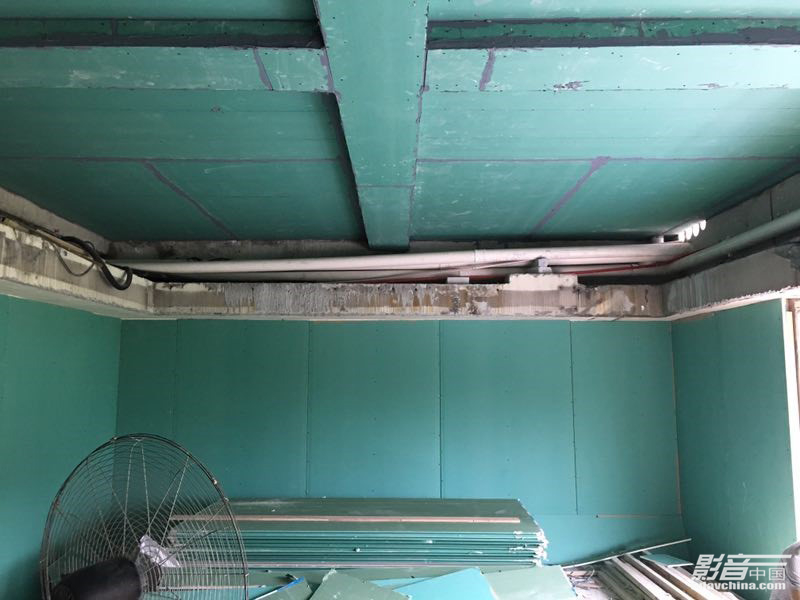

难点2:顶层的隔音比一般的地下室要求更高,从窗户到墙体全部每一步都要求严谨到位,选择双中空层隔音窗户,弹性减震墙体,专业隔音门(带声压锁)最后完工后实测室内100分贝左右时,室外45分贝左右。属于较理想的隔音状态。邀请华刘勇老师作为专业声学指导,采用多项专利声学辅料,做了6个面严谨的隔音基础面。如此严谨的隔音,才能在任何时间段,业主想用就用,毫无影响。整个工期从设计到安装用时约2年3个月,中途因为顶层改建停工约5个月。

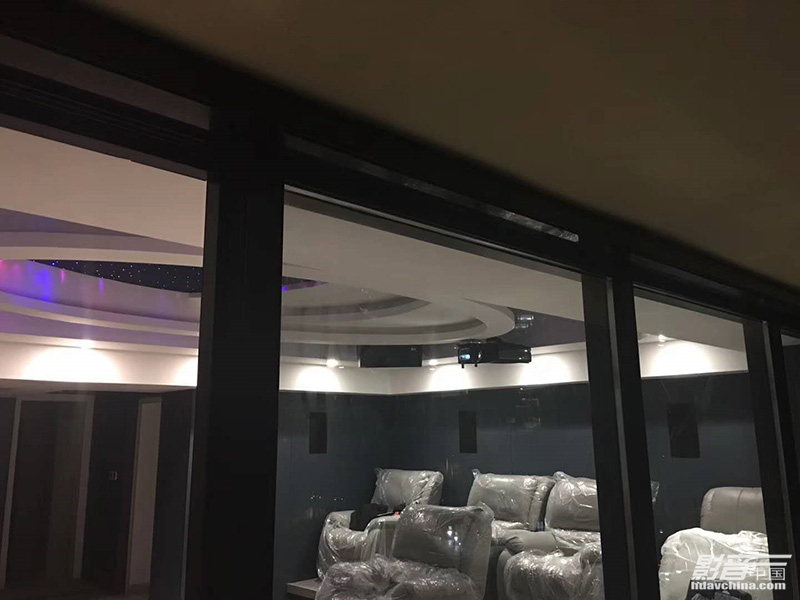

从对面方向看寸土寸金的地段如此大的一栋别墅,拥有一套500多平方的别墅真的不仅仅只是身份和地位的象征,拥有一套完美的家庭影院又是何等的享受。


影院声音方面由于篇幅在此不过多描述,业主满意展厅演示效果才定下来,按我们多年的影音厅工程经验,这个是基础项,只会越做越好。但是色彩不是所有设备都有这样的先天优势,也不是一般的工程师能具有调试水平。由于业主对色彩的挑剔,完全按业主的要求来也不行,我们最终确定的方向是:结合真实与需求两全其美。

设计与调试心得

由于业主对高品质的期待,调试期间很忙的情况还是亲自到现场查看。

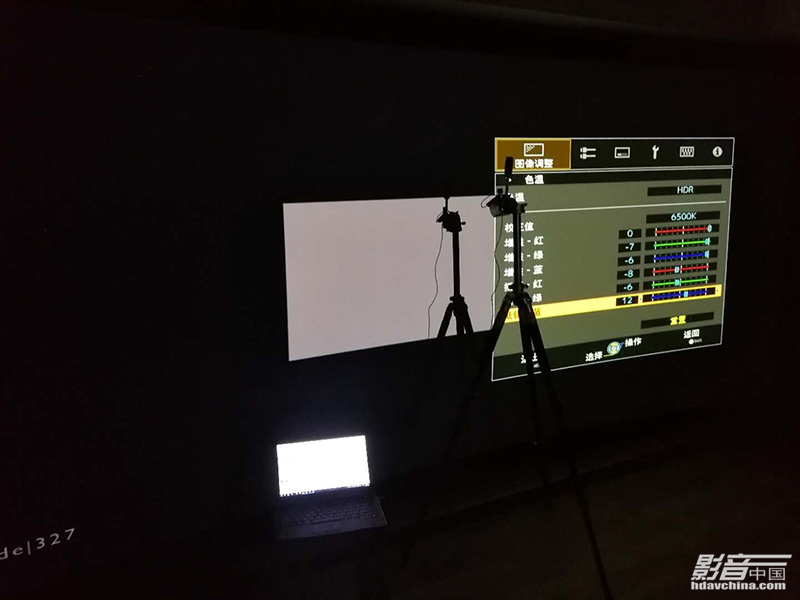

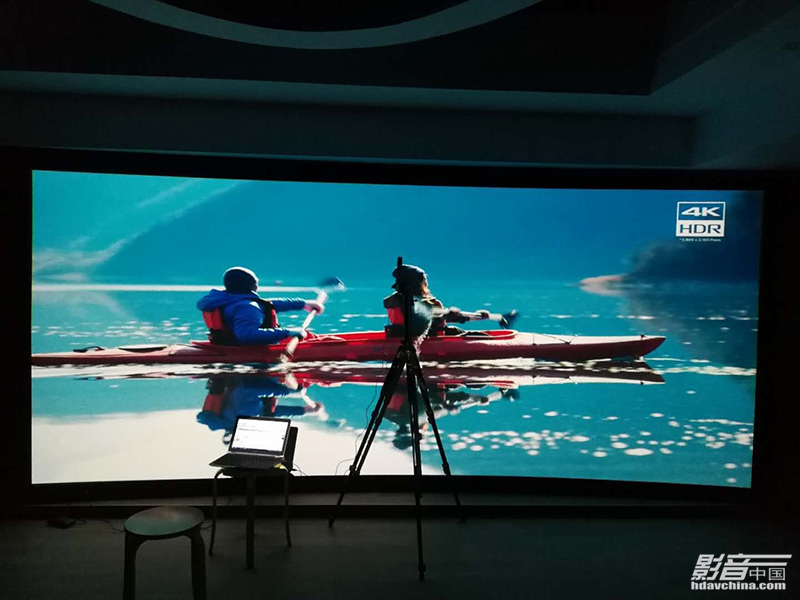

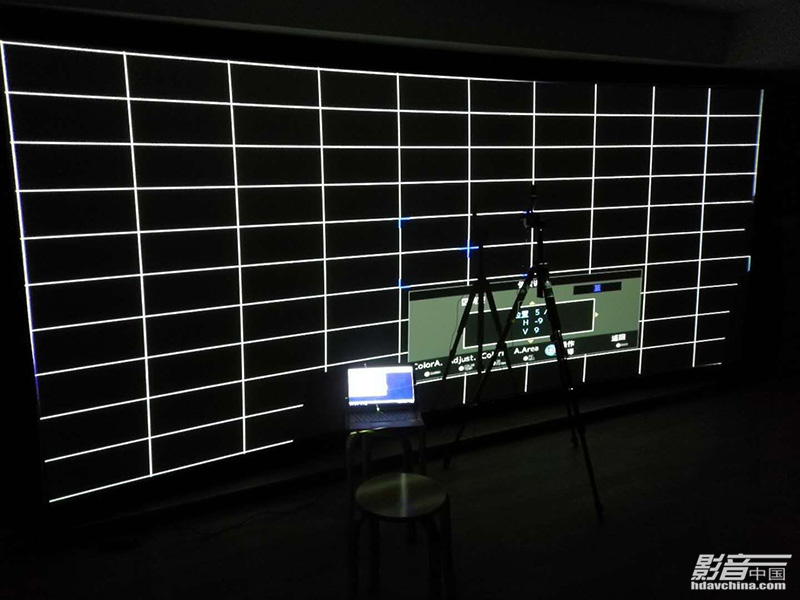

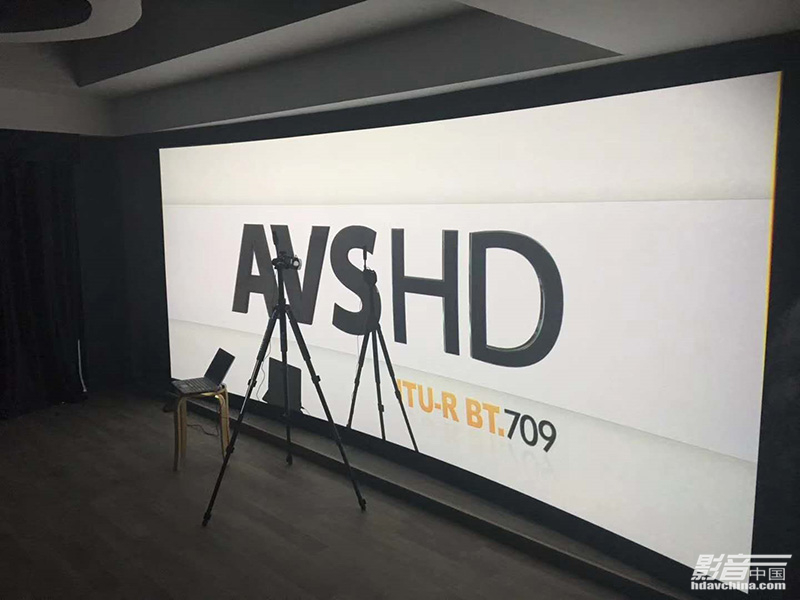

JVC高端投影不愧是业内无可挑剔的,从外箱、外观、显示效果上都能一步一步的打动你。2.35:1的画面就是恰到好处的将画面的美感与观感结合在一起,无比的高级感。以下是调试中:

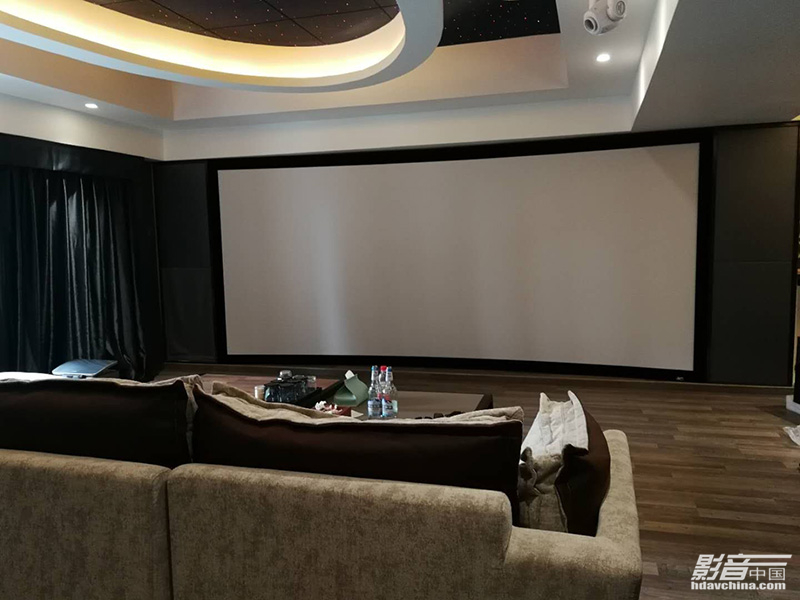

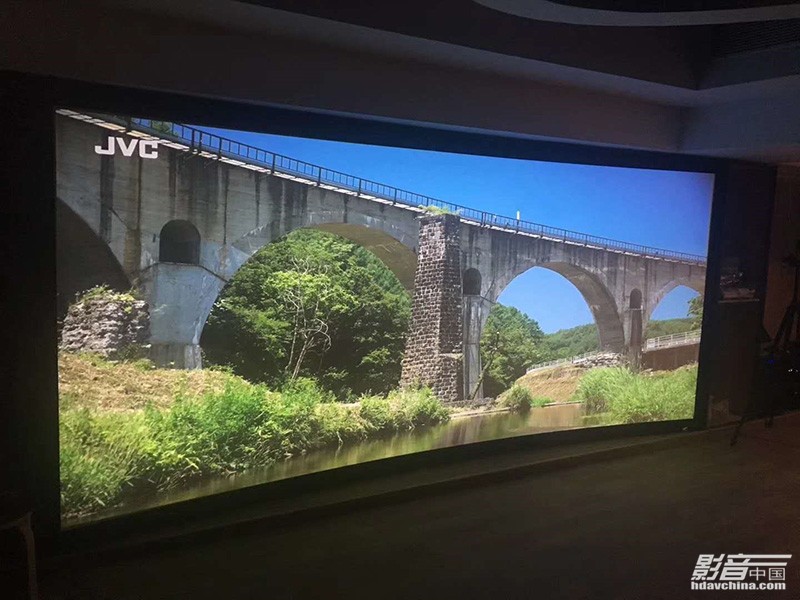

整个影院的搭建其实各个部分都是相互配合的,但视频部分的超预期的完美带给业主很大的惊喜。他的圈子也很高端,也去过不少朋友家高品质的影视厅,在曲面屏刚刚流型起来的时候一台65寸的液晶就能让人自觉优越,但这里我们满足了他180英寸的超大曲面屏需求,这在他的圈子是第一个,配合JVC DLA-X918BC处理的画面色彩,整体超出他期待的理想效果。

试片期间他还开玩笑说,液晶的色彩太假了,如果我用家里的设备来看“SHOW”应该很棒!

JVC是行业专家及影音发烧友公认最专业的家用投影机厂商之一,JVC投影机以世界最高的原生对比度、准确的色彩闻名于世。DLA-X918BC是为豪华私人影院量身定制的高阶机种,这款产品主要有以下特点:

(1)第6代4K/60P技术实现高清4K影像。

(2)最新的HDMI标准/ HDCP 2.2允许全规格4K信号输入(如4K/60p 4:4:4、4K/60p 4:2:2/36bit 、4K/24p 4:4:4/36bit)。

(3)原生对比度160,000:1,动态对比度1,600,000:1 ,重现动人逼真的影像。

(4)明亮高解像影像,即使在光害恶劣的环境下也可以享受4K的高精度高亮度影像。

(5)新色彩配置提高20%光度。

(6)HDR媒体兼容优化,可同时兼容显示经过MaxCLL和MaxFALL处理过的蓝光盘影像内容。

(7)高速信号处理模式(Low Latency Mode)和突出移动影像处理技术实现流畅的影像回放,令4K影像更加逼真。

(8)MPC多像素控制影像优化技术,实现高质量影像再现原始。

(9)色彩的“原生真实彩色成像科技”。

(10)六轴矩阵彩色管理系统色彩自动校正功能(可以进行12点手动伽玛校正)。
