基本情况简介

实施方类别:影音设计师

案例类别:定制影院

资金投入:影音设备投入70万元,智能投入12万元,装修投入20万元,总资金投入共计92万元。

空间信息:视听室尺寸长9.031×宽4.836×高3.37m

用户使用需求:业主为理工男,有挑剔的耳朵和不俗的品位。装修风格要求简约、现代,对设备的选型上要求能真实还原导演对电影所表达的声效及高保真的音乐还原。业主同时也是HAA HT2的认证学员之一,这就需要一家具有综合实力和高端系统调试经验的的系统集成商来完成影院及整体智能家居的项目工作。


设计师:刘源,影音、智能设计师。从事智能影音行业12年,早期在通信企业从事技术工程师,是一名影音及电子产品发烧友。他设计并主持的项目有:莫桑比克总统府庄园智能化及影院系统、信达公园里售楼部影音室、绿城玫瑰园等。

设计/施工公司:安徽国佳智能

器材列表

视频设备

投影机:Sony(索尼)VPL-VW768

幕布:OS PA-180H-WS103 180寸画框透声幕

播放源:OPPO UDP-205、海美迪Q5、Apple TV

音频设备

前级解码器:Trinnov Audio(创诺)Altitude 16

主音箱:Genelec 1238A×3

环绕音箱:Genelec 8350×4

顶置音箱:Genelec 8330A×4

低音炮:Genelec 7370×2

加奈美定制线材

智能设备

智能控制主机:Crestron CP3

4K视频矩阵:Crestron HD-MD8x4-4KZ-E

7寸触摸屏:Crestron TSW-760

智能灯光:Philips Hue 灯带、筒灯

其它设备

点歌机:视易 D80

卡拉OK前级效果器:HM X5

无线话筒:Damai power VIP-1000S

影院构建过程,声学/光学处理及特别设计

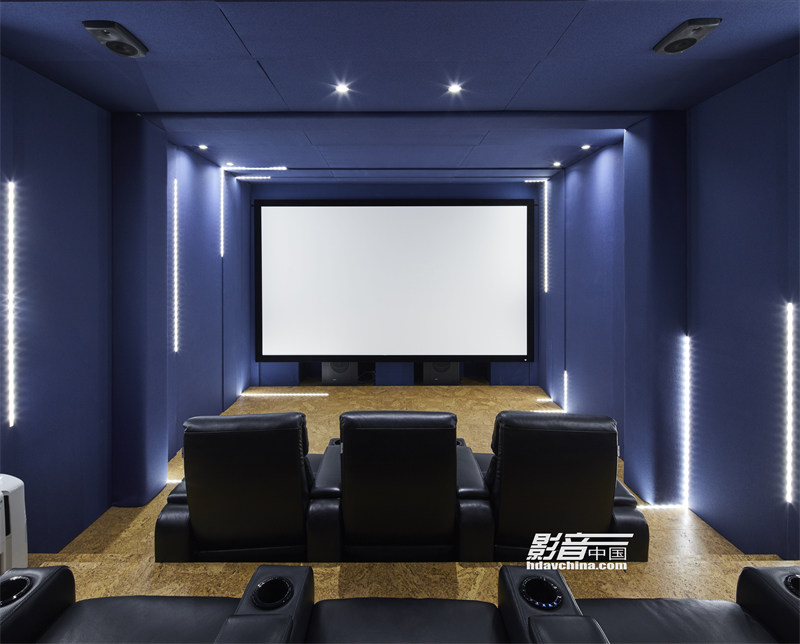

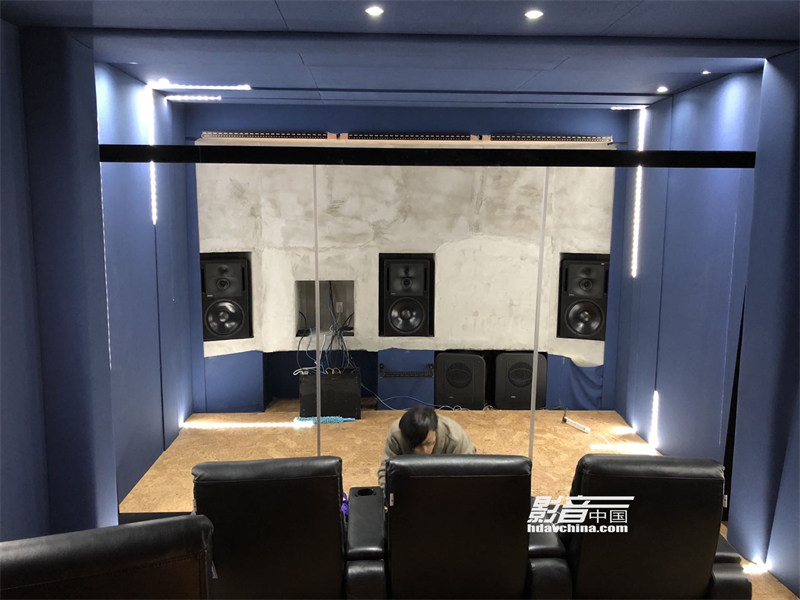

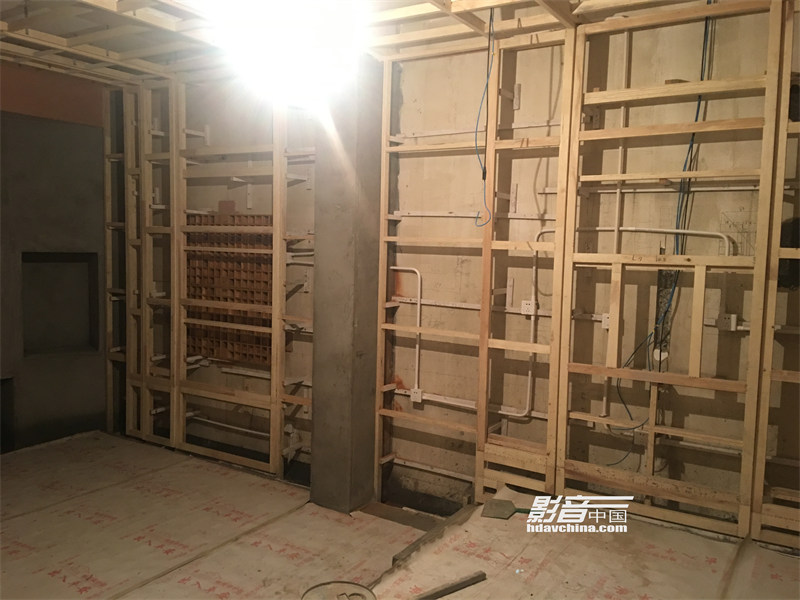

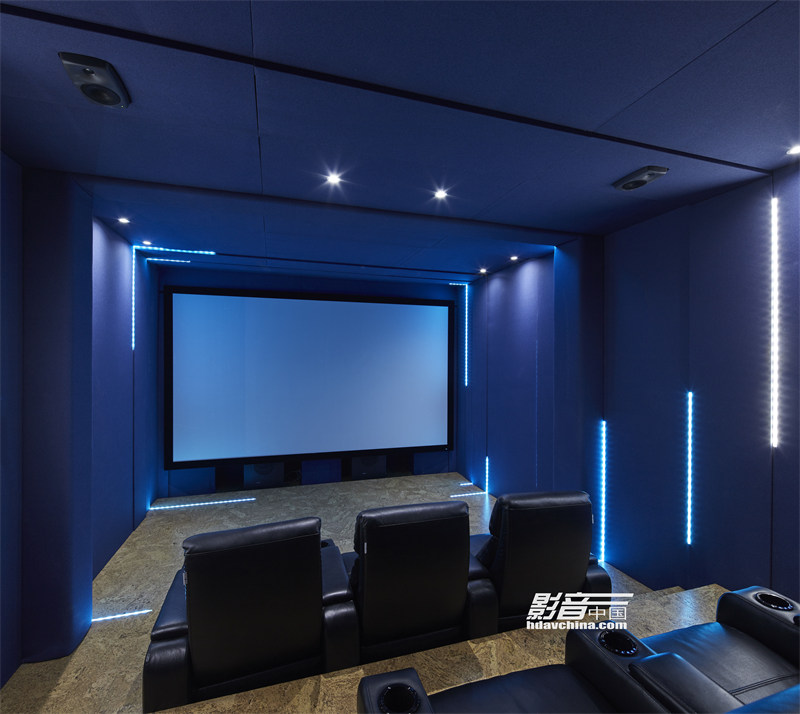

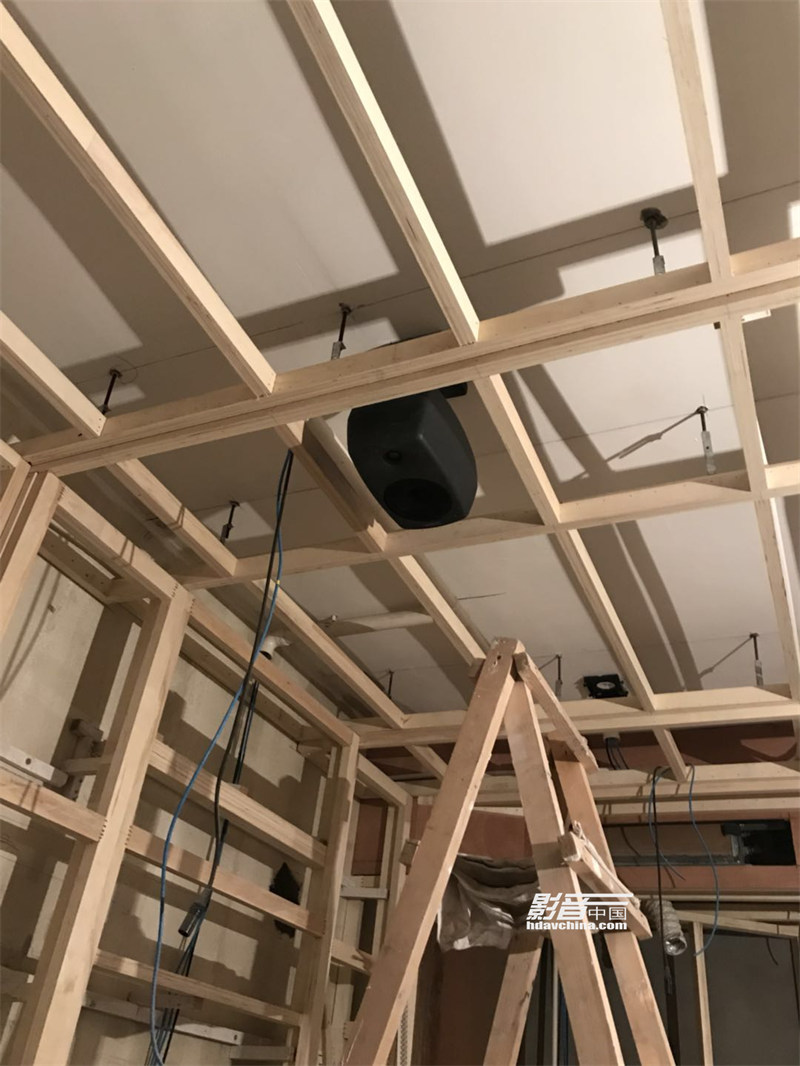

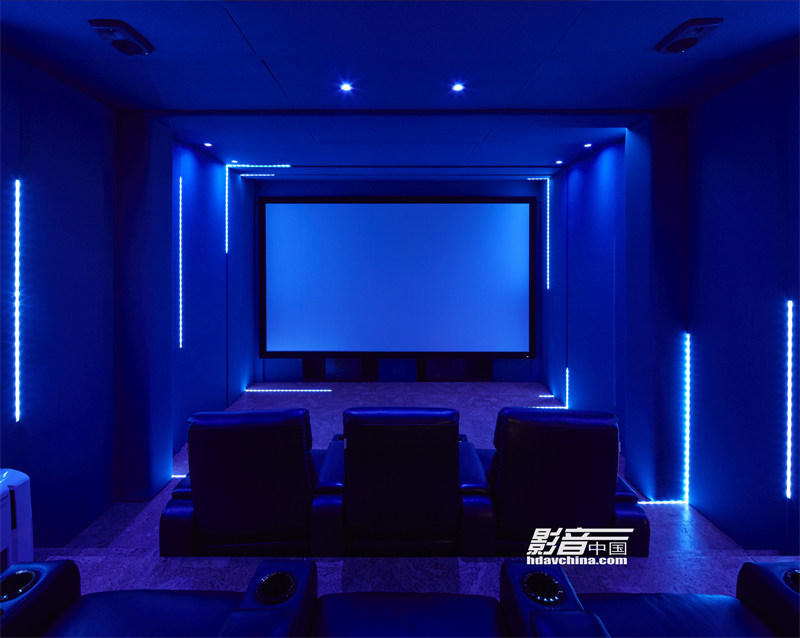

影院房间的整体架构都比较理想,别墅的声学处理重点在于减少共振及低频的声学处理。隔墙及吊顶使用专用隔音减震橡胶垫,定做双开隔声门。音箱摆位严格遵循THX标准,前三音箱使用障板墙水泥浇筑,地面铺设软木地板,房间实测RT60混响时间在0.48Ms,规划使用180寸画框透声幕,可达最佳的视觉冲击力效果。

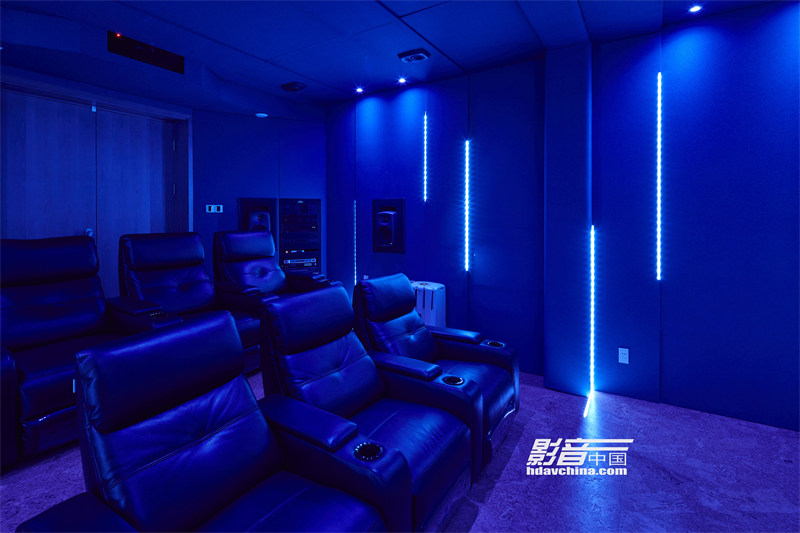

在影音室这样的功能性区域中,Crestron的智能化系统更能凸显其优越性,众多遥控器的切换,复杂而繁琐的开关机过程,都统统丢弃。推开影音室的大门,即可感受到智能系统给您带来的高科技感,灯光在您进入时缓缓的点亮,仿佛自己置身于时光隧道,每个时段进入给您带来不一样色彩感受,营造不一样的视听氛围。空调与暖气系统根据温度变化启动并调节到舒适的温度,投影和功放启动,设备间协同运作只在弹指一挥间。

设计与调试心得

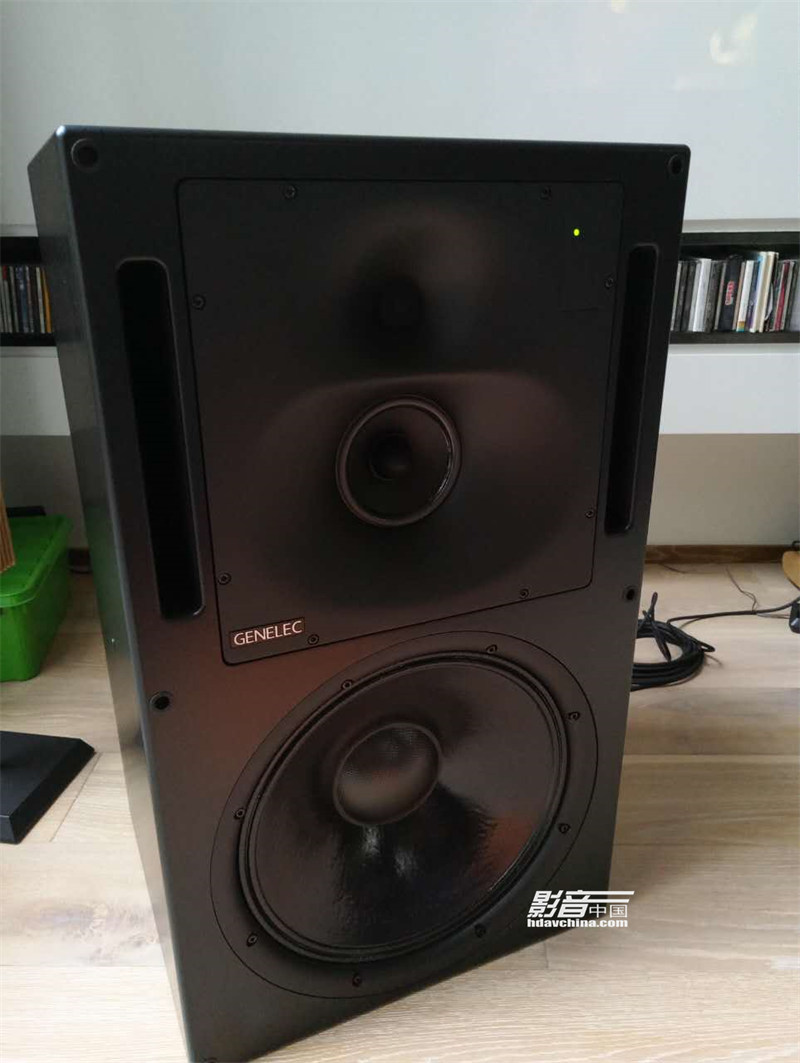

在了解到业主的需求后,结合业主的实际想法,在音箱设备的选择上我们选用芬兰真力有源音箱作为扩声设备,所有音箱具有SAM智能技术,配合使用GLM监听校准套件,整个监听系统可以实现精密的自动测量校准,主音箱选用三分频的1238A,它拥有15英寸的低频单元,5 英寸的中频单元,和1英寸的高频单元,最大声压级可达121 dB,完全满足THX的声压标准。


调试过程中双低音炮测得在60Hz有较深的谷,30Hz以下能量感缺失,使用REW最新版Aligenment Tool工具做延时计算,在真力GLM软件中为右低音做+7.5MS延时,极大的改善双炮融合后的曲线,缺失的低频及60Hz的大谷都找了回来,最终测得低音频响20-80HZ±2Db。真力GLM和创诺3D声学测量分析系统的加持增加了更多的系统可玩性,并保证了声音最高的还原度。


原方案中没有计划使用KTV,在后期使用中业主提出唱歌需求,考虑到再单独布线并安装KTV音箱并不现实,我们决定使用真力主箱来做K歌音箱使用。专门定制了平衡信号分配器,通过智能化系统控制信号的输出切换。得力于真力的3分频主箱,950W的功率输出,以及15寸的低音单元,人声浑厚、细节丰富,低频饱满,实际体验下来真力音箱唱K也是相当惊艳,真是喜出望外。
