基本情况简介

实施方类别:影音设计师

案例类别:定制影院

位置及周边概括性描述:北京亦庄某影视音乐制作公司审片室

资金投入:影音设备和声学装修总资金投入共计46万元。

空间信息:52㎡

用户使用需求:房间声学上严格按照电影配音录音棚标准进行的声学装修。作为音视频制作机构,自家审片室不要求全景式多声道,但必须首先保障了高品质声音的精准和还原,设备当然也不能含糊了。


设计师:安宁

工程监理:武伟、王田

设计公司:北京北昌技贸有限责任公司

器材列表

视频设备

投影机:BARCO(巴可)PFUW-51B

2.35:1变型镜头:潘拿魔宽银幕变形镜头

投影幕:山姆士240英寸2.35:1弧型透声幕

音频设备

前置\中置音箱:REVEL W990×3

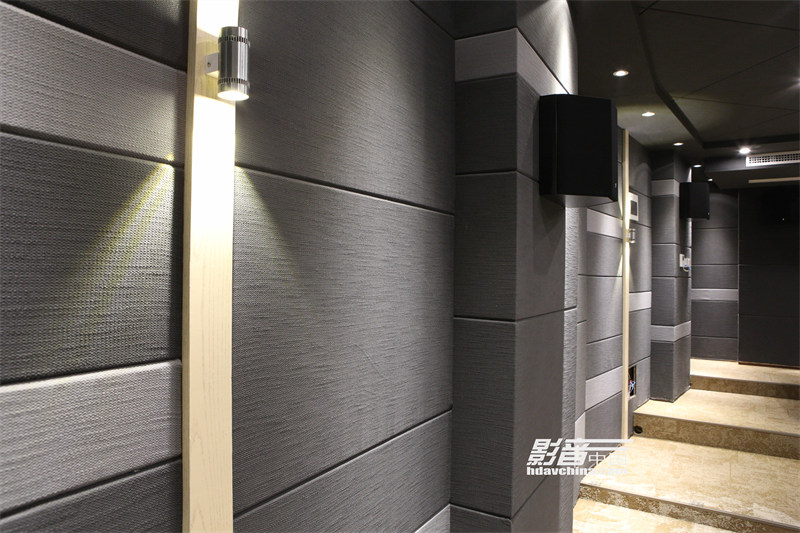

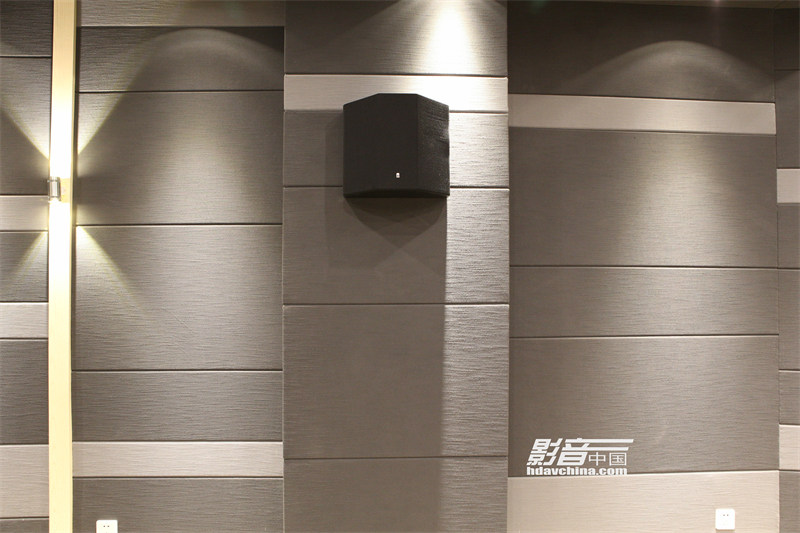

环绕\后置音箱:REVEL S206×4

超低音箱:JBL S2S-EX ×2

后级功放:JBL SDA7200

后级炮放:JBL RMA9900

前级解码器:ONKYO RZ920

播放器:HIMEDIA H10

智能系统:卡特加特智能中控系统

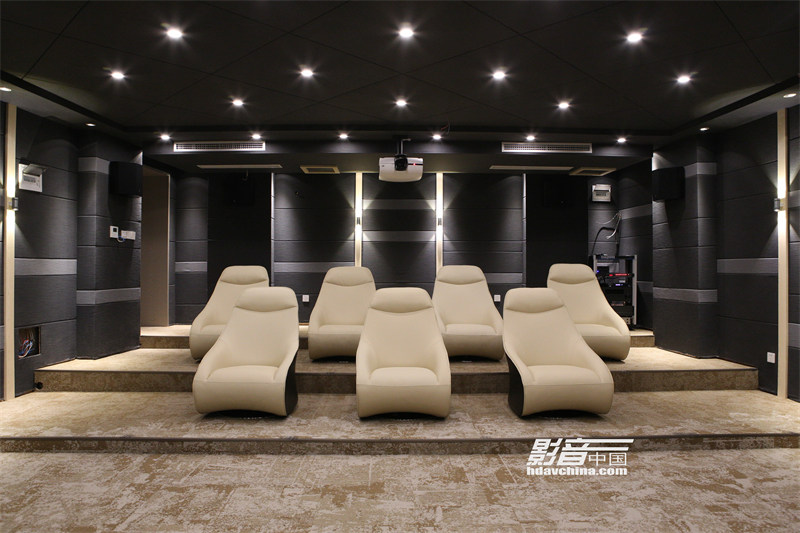

影院构建过程,声学/光学处理及特别设计

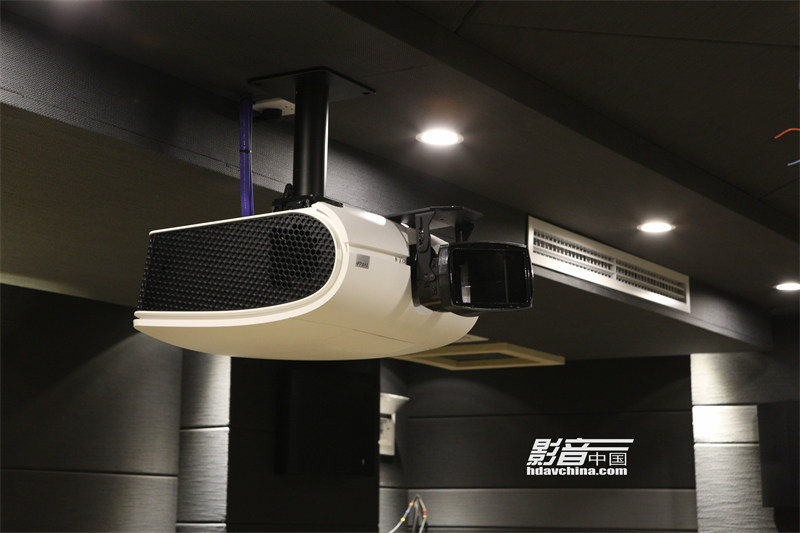

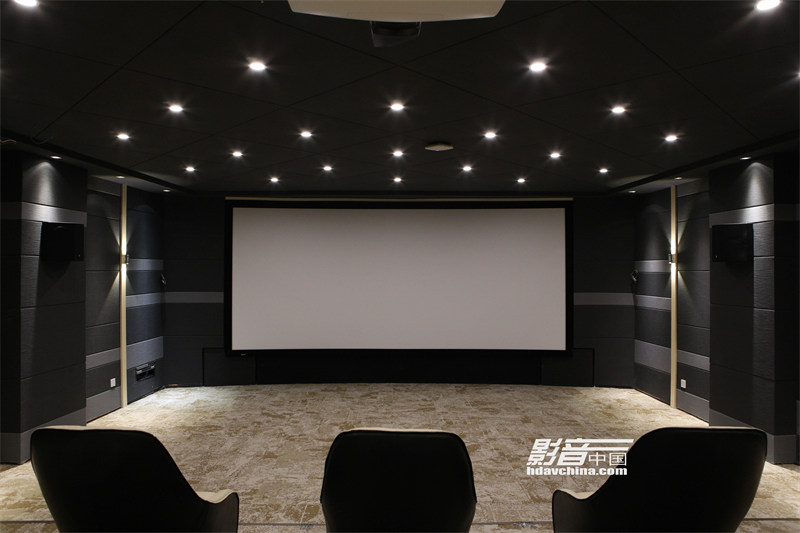

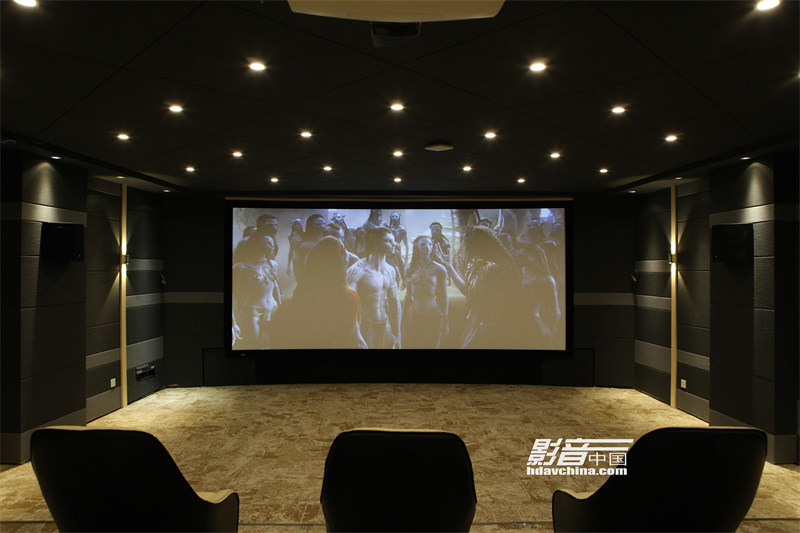

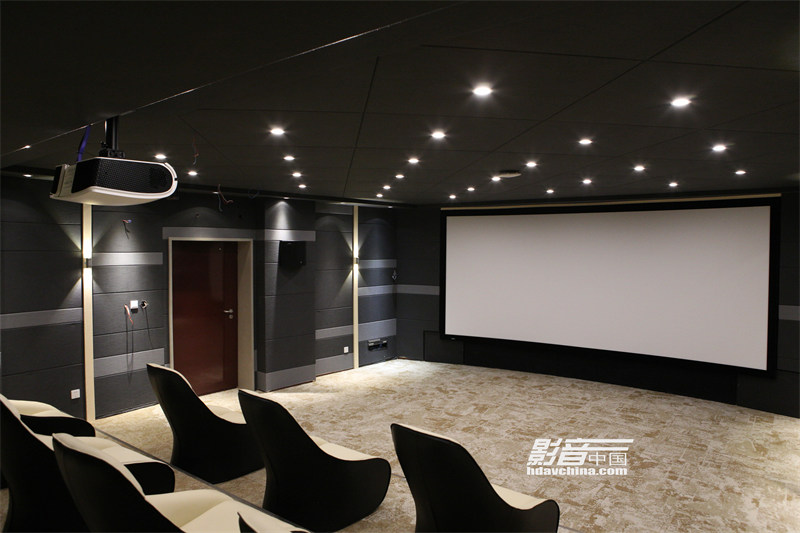

这个审片室采用了亮度达4500流明的巴可PFUW-51B投影机,搭配潘拿魔2.35:1变形镜头,把高清图像投射到240英寸的2.35:1超宽透声幕上。在这个只有约52平方米左右的房间中,希望达到超宽大屏电影视角的影院系统。

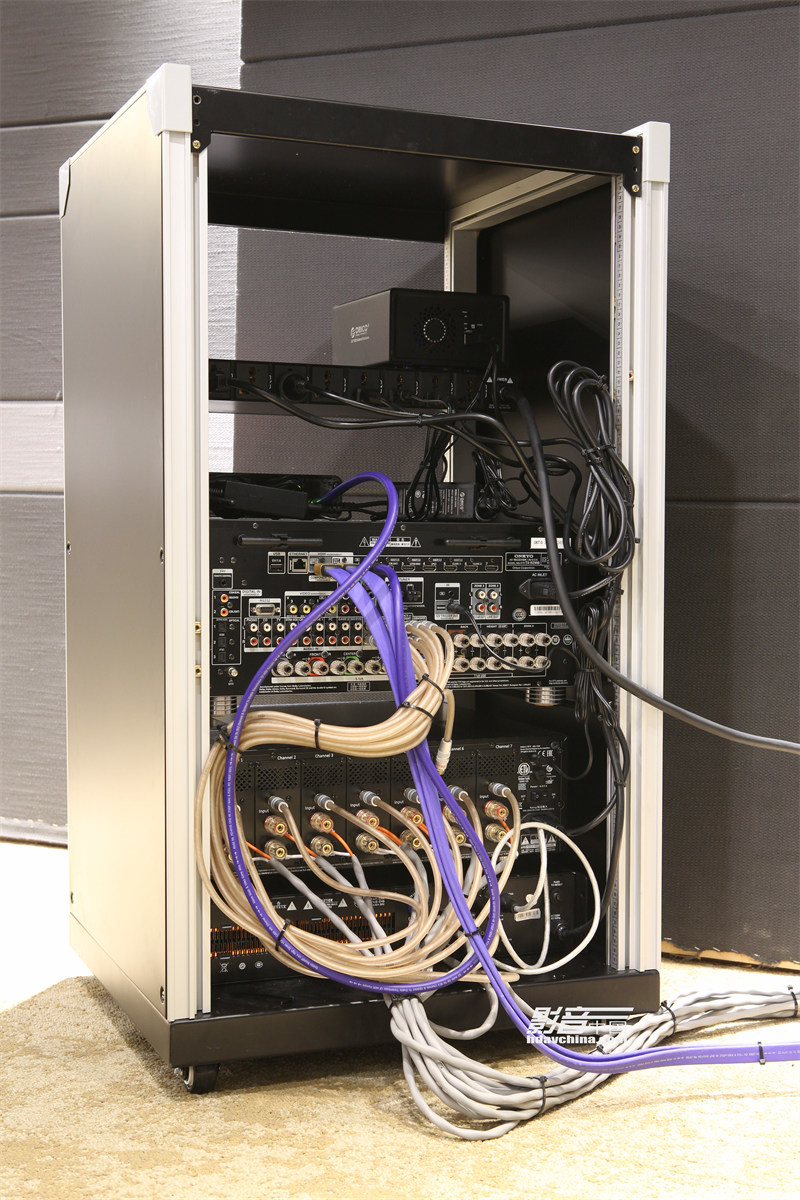

音响系统配了一套的REVEL W990旗舰嵌入扬声器,搭配Onkyo的RZ920前级和JBL Synthesis系列后级SDA-7200,打造7.2声道环绕声系统。设计师特别选用了REVEL的扬声器,目的就是希望不仅拥有配置独立的前后级和双15英寸JBL极品大炮,来保证整个影院系统的声音效果同时,能够出色地表现出声音的细腻与真实感,并且通过REVEL旗舰音箱华丽的音质,让客户在视觉和听觉上都能达到高水准的享受。

审片室声学设计装修依据《电影院视听环境技术要求》,视听系统标准按照THX公司制定的规范。房间三维大小比例是提前按照影院建声规范,要求布尔维线是黄金比例推荐的比例设计的,因此驻波控制的很好。

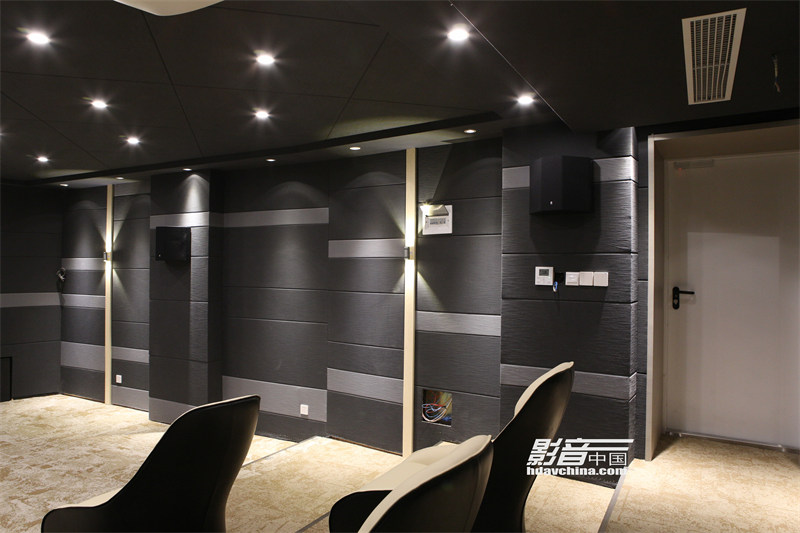

混响时间是室内声学最重要的一项参考量,混响时间过短,声音干涩。混响时间过长造成清晰度差,声音混浊,声音结像差等。通过调节吸音模块的厚度和位置,来实现制控影音室中高低频的混响时间的精准要求。

设计与调试心得

巴可PFUW-51BA的高亮度输出,搭配变形镜头投在240英寸2.35:1弧型透声幕上,精确色彩校正的出厂设定,再现接近胶片质感的影像,大屏幕的效果好不震撼。

REVEL W990和2只JBL S2S 15寸无源低音炮的7.2音频组合,在没有调试的情况下一出声就给人惊艳的声音效果。经过几个小时对音视频设备的整体精准调试后,甲方领导来验收,给予了设计团队充分的肯定和赞誉。



※  致读者:影音CN所刊案例均为设计师投稿。为保障原作者权益,减少盗图纠纷,案例版面图片均已加水印处理。由此可能影响读者的阅读,特表歉意。
