基本情况简介

实施方类别:影音设计师

案例类别:定制影院

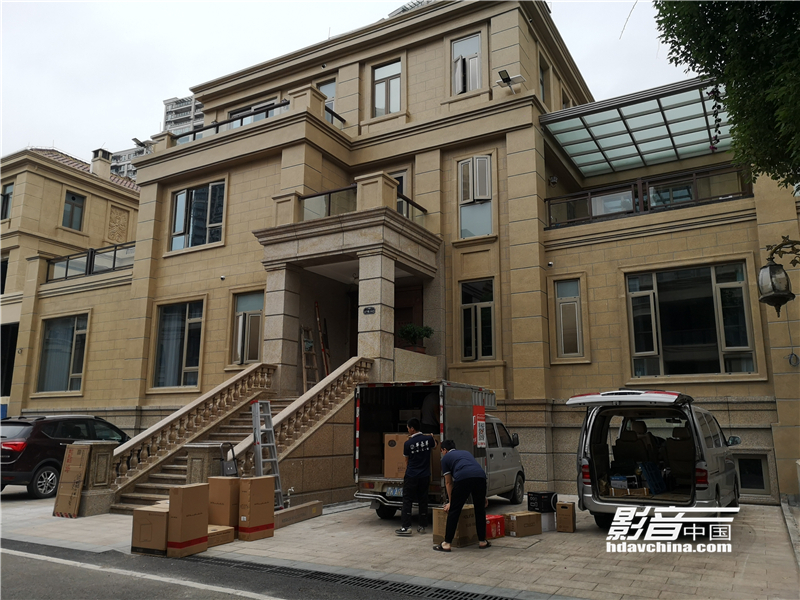

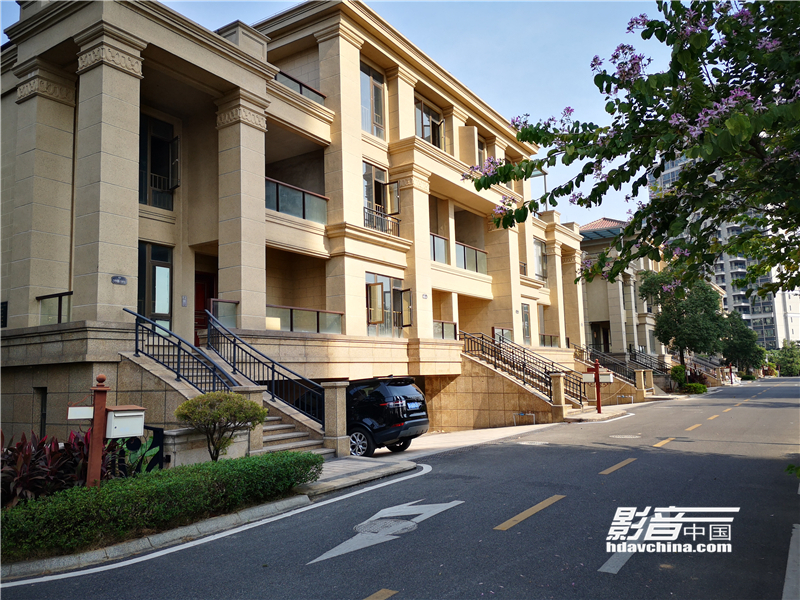

位置及周边概括性描述:该项目位于东莞市松山湖-光大锦绣山河观园别墅区。

空间信息:K影一体视听唱娱乐室,负一层,房间长983cm,宽508cm,高350cm,长方形空间,混凝土框架结构。

用户使用需求:业主对观看电影、欣赏演唱会、唱K的效果有较高追求。曾到过先歌国际深圳总部体验过,通过对比过好几家音响公司,最终联系上设计师,要求在自家别墅内构建K影一体视听室,使用英国乐富豪的全线娱乐产品。


设计师:陈麦

设计公司:高州市华豪华视听工程有限公司



器材列表

视频设备

投影机:EPSON CH-TZ2100

投影幕:锐索克斯150英寸画框编织16:9透声幕

播放机:优视加U6Ⅱ



影院系统

杜比全景声AV放大器:Marantz(马兰士)SR-7013

嵌入式主音箱:Wharfedale(乐富豪)MI-802×2

嵌入式中置音箱:Wharfedale(乐富豪)MI-802×1

嵌入式环绕音箱:Wharfedale(乐富豪)W-MI681A×4

嵌入式吸顶喇叭:Wharfedale(乐富豪)W-CI661A×4

有源低音炮:Wharfedale(乐富豪)W-5122A×1

四通道数字后级放大器:Wharfedale(乐富豪)DP-4035×2



卡拉OK设备

点歌系统:视易D66S

前级数字效果器:Wharfedale(乐富豪)WKP101E

后级放大器:Wharfedale(乐富豪)CPD2600

主扩声音箱:Wharfedale(乐富豪)K-6012×2

后场补声音箱:Wharfedale(乐富豪)2190×2

无线话筒:Wharfedale(乐富豪)WF-100



线材

喇叭线材:曙光4×4芯2m2(THX认证)

电源净化器:Weiduka 3000w

电源时序器:DBX 8路

智能灯光控制系统:美阳S3600

氛围灯光:美阳90w菱镜光束灯×4

美阳染色光束灯×4

美阳蜂眼激光灯×2

美阳动画激光灯×2



影院构建过程,声学/光学处理及特别处理


设计师率领团队到业主影音室进行后期勘测时,影音室已经基本装修好了。技术员发现房间声学效果呈现存在很多问题。通过与业主沟通得知,业主的别墅装修是整体打包给装修公司施工,装修公司没有按照当初的效果图施工,要全部推翻现有的装修已经不可能。这对影音器材设备最终呈现效果是个非常不利的因素,对技术员而言,也意味着这是一个对器材调试功力的挑战。为了保持既成事实的装修整体效果,只能对现有的装修进行一些补救性的声学处理。

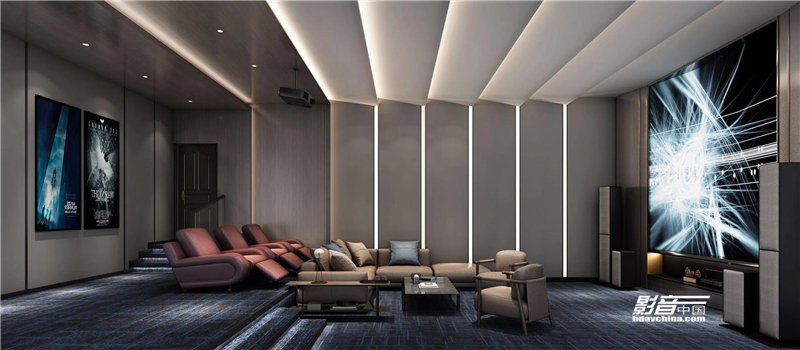

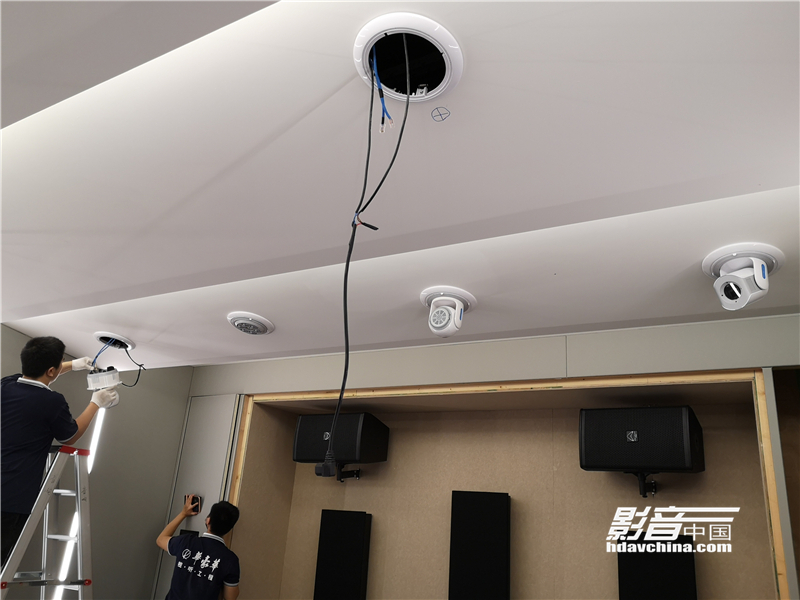

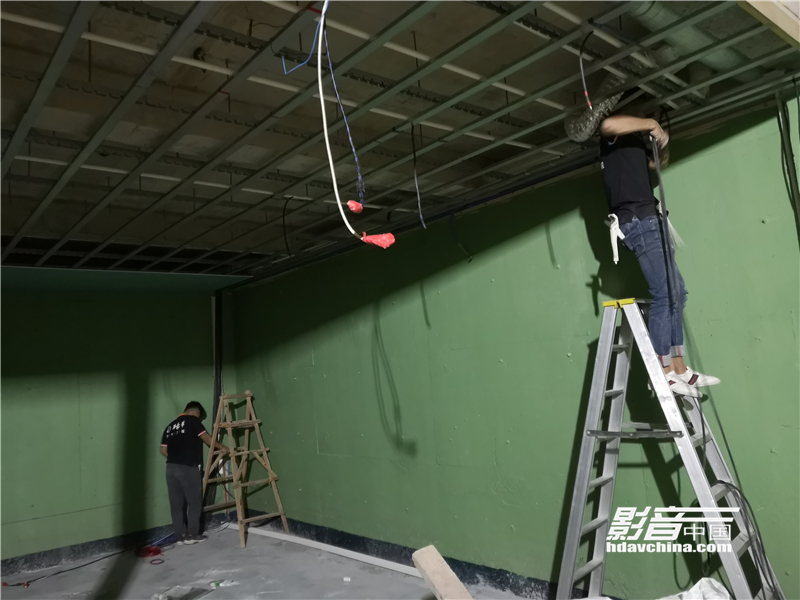

技术团队通过对房间进行声学检测后发现,房间有比较严重的漫反射和驻波现象,经过与业主和装修团队的沟通和协商,根据业主影音室的实际情况和K歌需求,对天花板和墙壁进行了适当的处理。原本平直的天花板改变为加厚的二级阶梯式波浪形造型,在减少房间驻波和漫反射的同时,还可以方便吊装投影机、加装吸顶喇叭、氛围射灯等器材,墙面使用波浪形斜面的硬包安装。

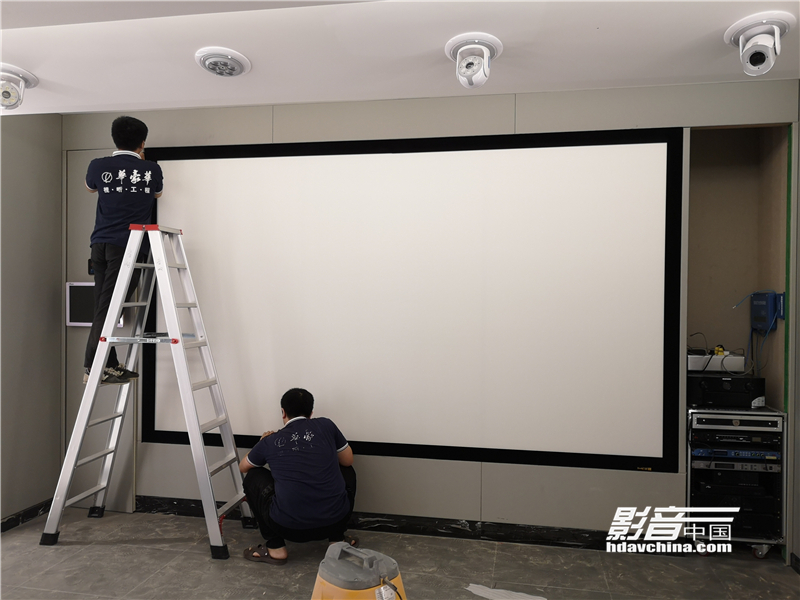

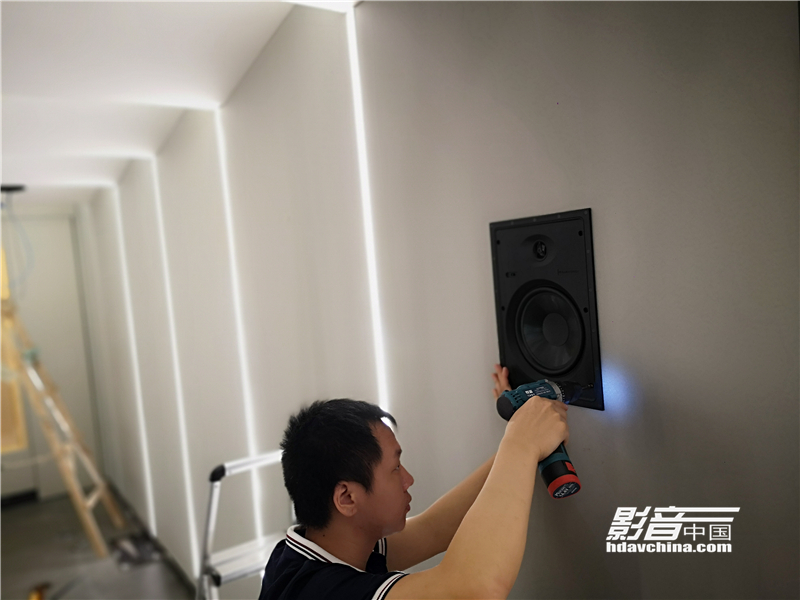

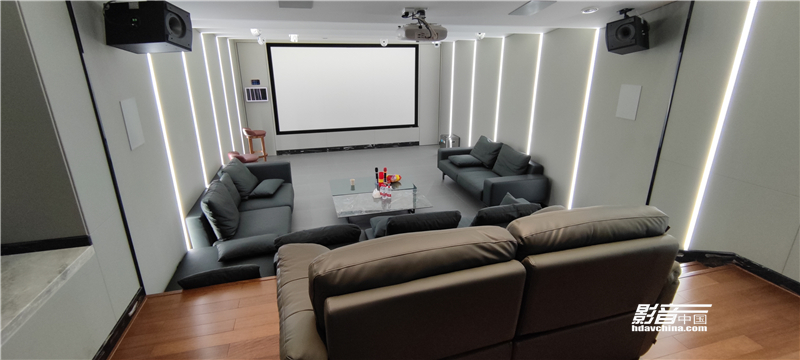

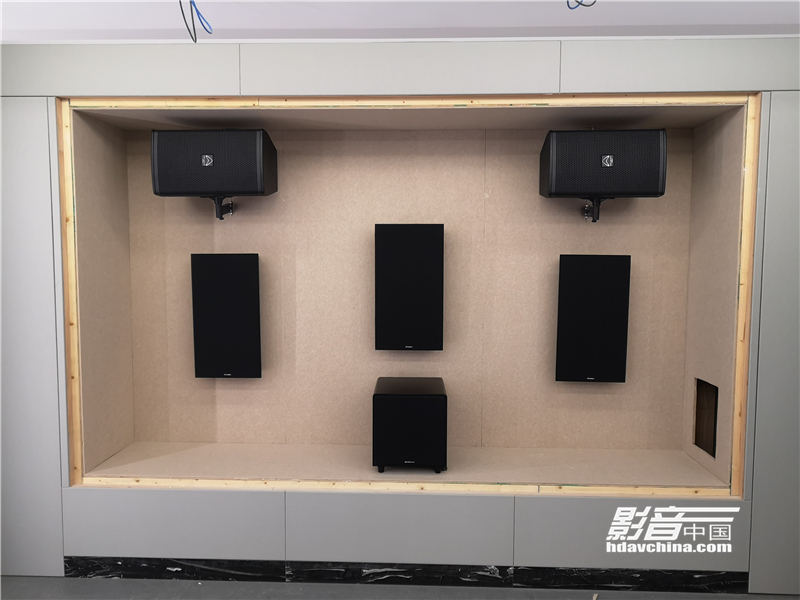

为了符合业主家居现有的简约装修风格,所有音箱都采用了乐富豪品牌的嵌入式音箱,把音箱隐藏起来,让整个视听室保持全屋莫兰迪高级灰那柔和,平静,稳重,和谐,统一,不强烈,不刺眼,没有冲突的整体素雅风情。前墙重新打造了凹凸造型,透声幕后面音箱播放空间内,将主音箱与中置音箱摆放于同一水平线并处于屏幕的中轴线上,这样可以保证前方声道的统一性。

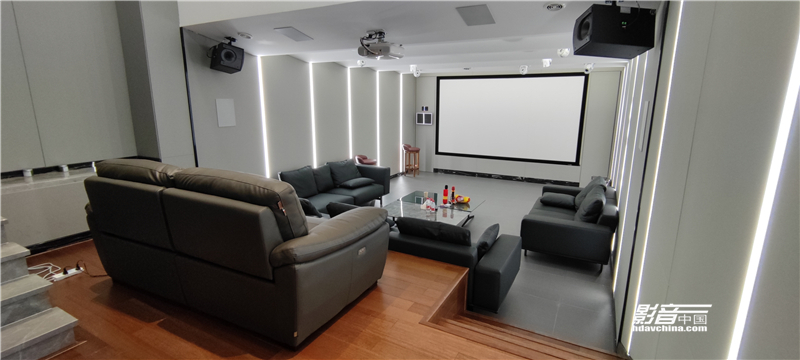

K歌主音箱和低音炮同样安装在投影幕后,让客户不管是观影还是唱歌,视野所及之处,绝无各种高低起伏、大小不一的各种器材。侧墙通过加装硬包吸音等声学材料造型,重新加入了暗光灯带和左右环绕音箱。通过一系列简易声学处理措施,既减少了房间驻波频率的影响,在不对房间房型进行大刀阔斧改造的情况下,也完美达成了业主要求影音室不要影响全屋装修风格,在符合声学处理的前提下实现观影、唱K功能等需求。


影音设备上,LCR前置三大件选择了乐富豪MI-802音箱。众所周知,在私人影音室系统之中,前置三只音箱的一致性是非常重要的。这三只同样规格、型号的乐富豪音箱的声音特性是一致的,这三只音箱放置在同一水平面以及同一垂直面上,这样确保了声场的准确性以及定位感。

功放采用了日系马兰士全景声SR-7013合并功放,该机配备了杜比全景声、DTS:X解码,带来沉浸式家庭影院体验,并配备专属HDAM电路板,确保了更细腻、动态的声音效果。

在前期的交流中,深入了解了业主对视听唱设备的投入比和需求后,考虑到业主家人在影音室更侧重唱K的功能需求,对投影机的灯时和度更为看重,投影机采用的是EPSON CH-TZ2100投影机。该机2500流明、30000:1对比度,ECO模式下灯泡寿命最长可达7500小时。假如按5小时/天ECO模式下投影,预计可使用长达4年。


在播放源上选择了优视加U6Ⅱ高清硬盘播放器。其使用杜比实验室与海思联合推出的64位Hi3798C V200芯片方案,支持电影海报自动下载功能,海报墙点播;支持4K HDR(高动态范围),10 bit色深,峰值码率最高可以支持到240Mbps以上;支持Dolby Atmos及DTS:X全景声源码输出。

选择这个品牌型号的硬盘播放器,是设计师在多年的实际使用、客户反馈基础上,结合本地多位影视发烧友、爱好者的使用体验而做出的认真选择。优视加U6Ⅱ以其稳定流畅的本地视频播放效果,对最新的H265编码视频、4KHDR视频、60帧视频、峰值码率240Mbps以上的超高码率视频均能流畅播放,在影视爱好者中口碑极佳。



设计与调试心得


如前面所说,房间的声学效果在一开始是不怎么理想的,尽管经过后期一定的声学处理,也很难达到经过精密计算和声学材料处理后的专业影音室的完美效果。在无法对房间进行更大改动和增加预算投入的前提下,为了客户得到更好的视听唱享受,也为了完全呈现影音器材的真正效果,面对装修完工后的房间,后期调试就尤为考验设计师对器材的调音水准了……

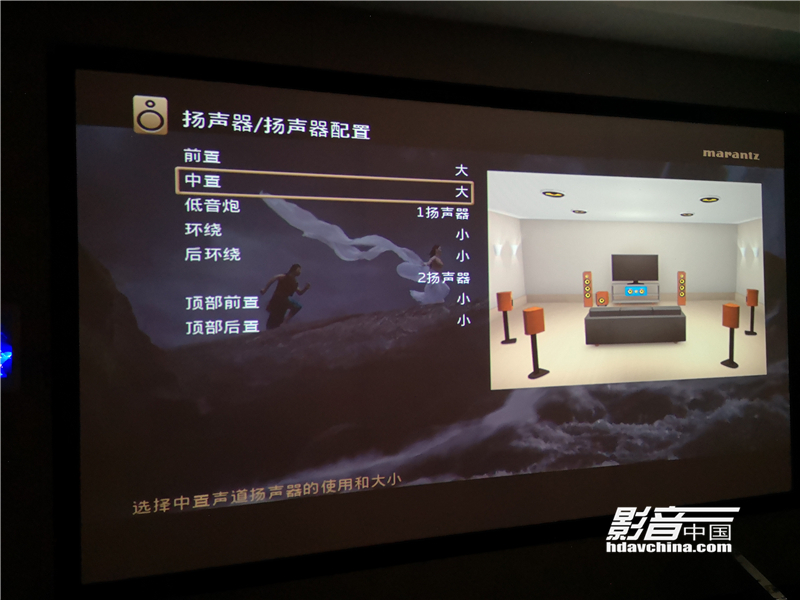

在设备调试中,设计师先后使用了XTZ Room Analyzer Ⅱ pro、AFMG Sys Tune等专业工具对房间声学、音箱反复测试调整,对前级(分频、EQ)功放(增益、高低通)喇叭(分频器修饰)、低音炮等进行了耐心、细致的精心调整。同时,也顺应客户的要求,对家庭影院系统的AV功放机运行了一次Audyssey(奥德赛)MultEQ Editor,对所有音箱的分频点、音箱距离、各声道电平进行了智能EQ校对调整后,再根据设计师和业主的实际听感,对系统参数进行调整。

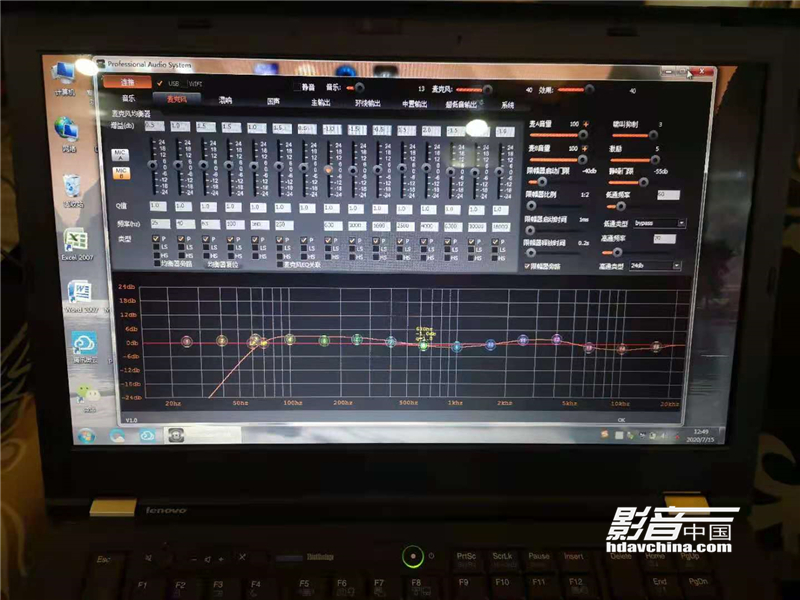

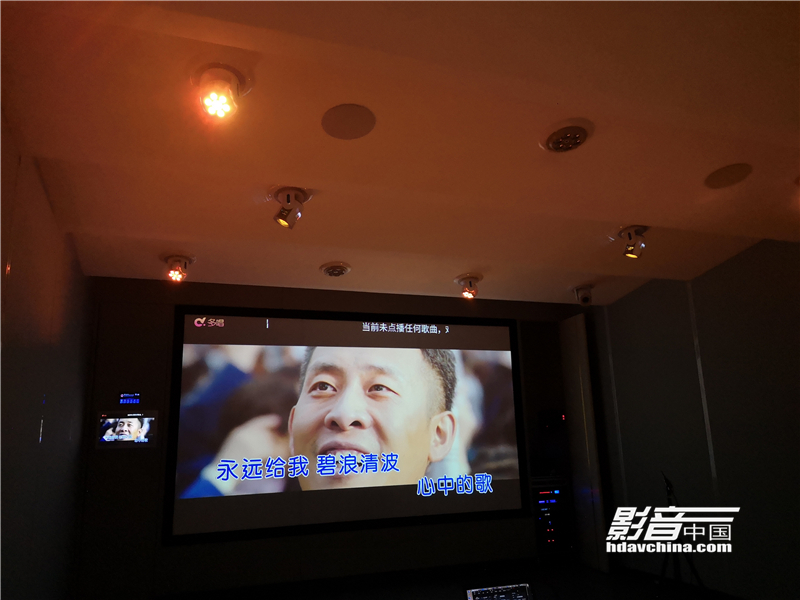

在调试K歌器材时,技术员对前级数字效果器进行了长时间多次的精心调试,力求影音室现场歌唱时,直达声、延时、混响等综合效果、尽可能令到曲线平顺,过渡自然,麦克风人声音色调节达到客户完全满意的效果。


影音室现场体验感受:测试的第一个片段是《艾利之书》加特林转管机枪扫射小木屋片段,这个片段主要是感受其中精彩的360度环绕声效和声音的定位。片中的机枪扫射声音是根据镜头视觉而随之变换方位的,一开始,前置左右声道音箱随着扑面而来的机关枪枪口扫射画面轰然响起,然后镜头开始围绕着大反派和机关枪旋转360度,业主和设计师可以明显听到枪声开始从前置左右音箱到左墙环绕到后墙左环绕、后墙右环绕、右墙环绕逐个音箱响起......最后,跟随着镜头右回到直面枪口,然后随着枪声绕了整个房间一圈后,再次回到前置左右音箱数秒后嘎然而止......该片段很是考验功放和音箱的调试水准,现场效果也让业主大呼过瘾。

随后测试了《孤独的幸存者》中的山顶松林战,片段中美军与AFH武装人员在山林中激烈枪战场面细节极多。影音室现场完美重现了四面八方响起的枪炮声、美军战斗走位时的喘息声、枪声在山林中的回荡声......七种不同枪械开火的声音差异可以说相当明显,班用机枪声的冲击力十足,打开突击步枪保险的轻微“咔嗒”声、手雷、RPG火箭爆炸声......不同频段的音效相当强烈,逼真、细腻,令人恍如身临战场其境。



整体风格与效果

对影音工程师来说,最担心的往往不是客户对影音试听器材的知情度如何,而是安装器材的空间环境是否合理。如果项目遇到已经装修好的客厅或房间,或者客户不愿意对家居环境和装修效果进行太大改动的情况,但对声学效果又有一定的要求标准,对影音设计师来说,算是一个全方位的考验。


为了达到一定的声学效果,完全迁就客户的一切要求是不现实的,这就需要影音工程设计师化身为“谈判专家”,耐心、巧妙地与客户进行沟通与交流,把专业而精准的声学理论、设计理念等转变为通俗易懂的表达方式。只有让业主理解、支持设计团队的工作,才能真正把影音工程师的设计和搭配的器材得以焕发视觉、听觉和谐与统一的魅力。

当环境装修布置完成,空间环境已经定了,进入设备后期调试阶段,除了音响器材本身优秀的质素,更是考验影音工程师对器材的特性调试、声学测试、调整仪器工具、软件等综合水平和能力。


为了声音的平衡削峰填谷,为了消除驻波,找炮位、摆位不一定符合业主的实际环境和审美情趣,只能使尽浑身解数,哄着业主在房间里摆什么物件代替低频陷阱还是代替吸音、扩散板......,说到底,还是离不开”品质第一,以人为本,顾客至上“的服务理念。


业主的满意和快乐,就已经是对设计师和技术团队的最大嘉奖。
