基本情况简介

实施方类别;影音设计师

案例类别:定制影院

项目位置;坐落于北京市通州区格拉斯小镇

投入资金:55万元,其中音频系统36万元,卡拉OK娱乐系统6万元,视频系统13万元

空间信息:位于别墅地下一层的独立空间,长度6.6米,宽6.05,高2.99米,面积40㎡


用户使用需求:影音室位于别墅地下一层,业主希望打造一个沉浸式全景声私家影院系统,同时加入卡拉OK系统,可在节假日与好友相聚娱乐。

设计公司:德国摩根智能影音


设计师:王冬松,THX认证工程师、中级影音设计师,从事影音智能行业十五年,在家庭影院,客厅影院等方面拥有扎实的设计功底与丰厚的实际经验,打造的私人定制影院受到一致的好评,多次获得影院设计奖项。



器材列表

音频系统

前置音箱:DALL S-180

环绕音箱:DALL E60

全景声音箱:DALL PHANTON IKON

低音炮:STARKE SUB35

前级处理器:LYNGDORF MP50

后级功放机:ANTHEN PVA-4、ANTHEN PVA-7

投影机:BenQ 4K960

投影幕:ISK-SCREEN 160FTW10

硬盘播放机:VIDON V800



卡拉OK娱乐系统

扬声器:AF AUDIO MFR-112

功率放大器:AF AUDIO MPW1200

前级效果器:M.O PROAUDIO X5

麦克风:M.O PROAUDIO PG58

点歌屏:EVIDED K72/6T+EVIDED 19寸

智能系统:德国摩根

电源处理:SINE 隔离电源



影院构建过程,声学/光学处理、智能应用及特别设计

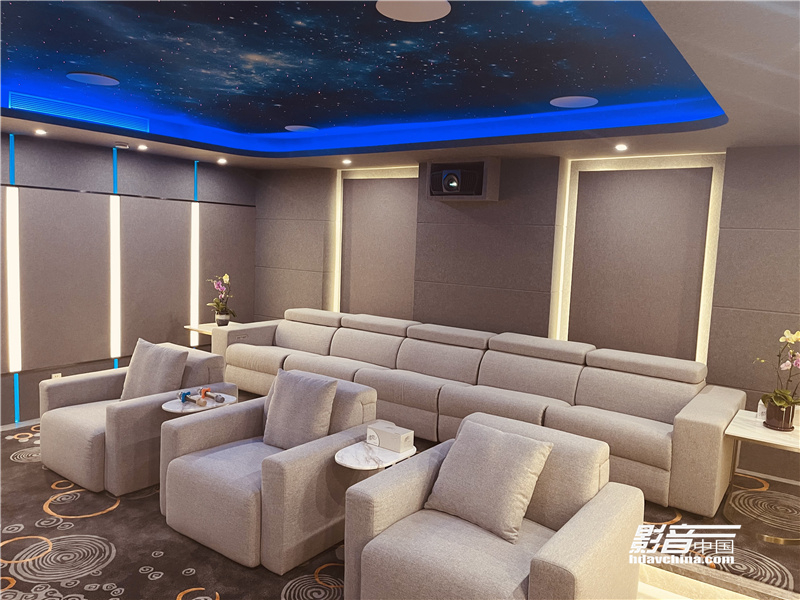

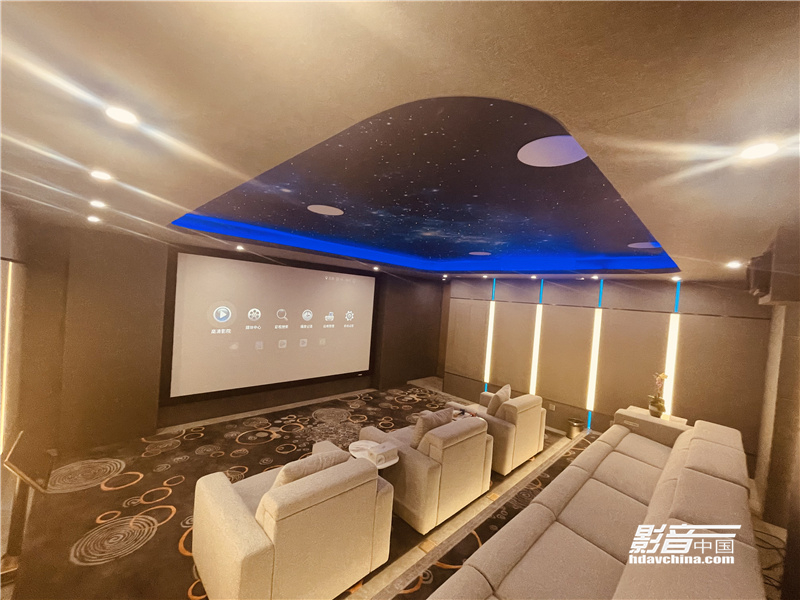

业主是一个电影迷,想要打造一个沉浸式的影音空间,希望在观影时不受任何外界打扰,在繁忙的工作之余有一个属于自己的私密空间,同时也想在节假日朋友欢聚之余可以一起看电影唱K。影音室极简的空间设计,空间以灯光代替线条将墙面做纵向分割,以灰色系为主色调,墙面没做过多的处理,彰显了业主的个性。

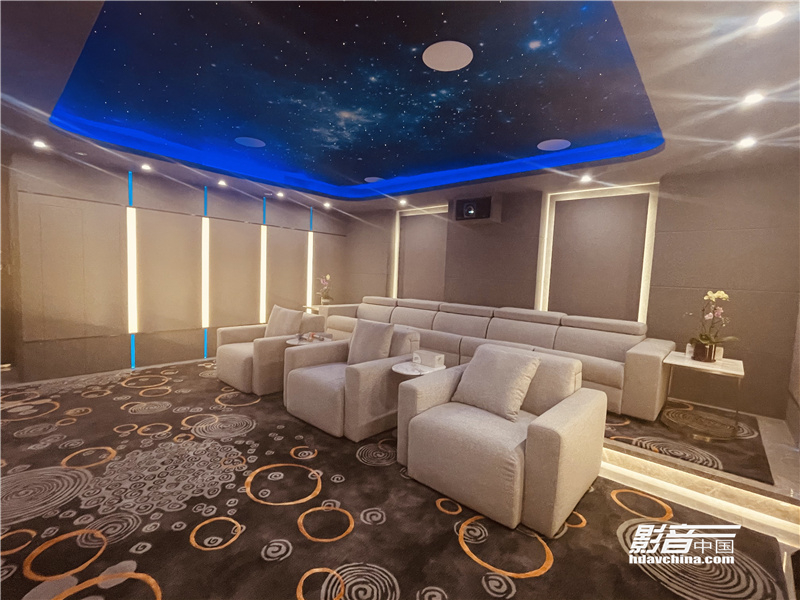

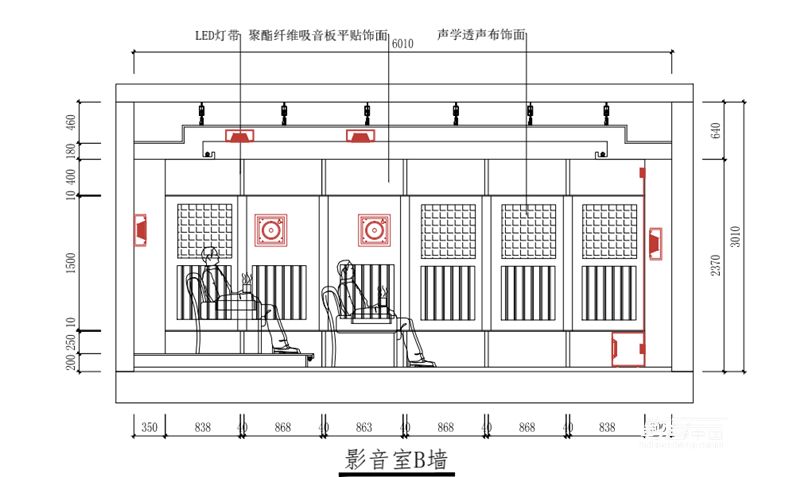

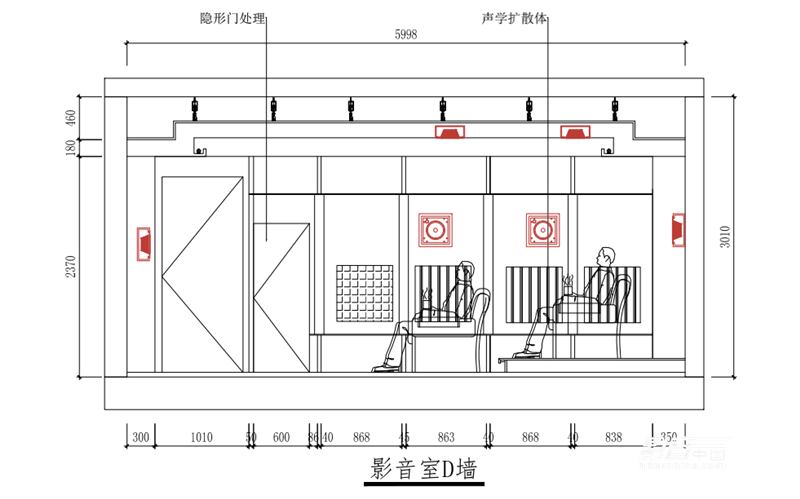

墙面隔断内部做隔音处理,采用木龙骨,内填20mm容重40kg/m3的聚酯纤维棉,外层为12mm厚高密度FC板+3mm厚阻尼隔音毡+12mm厚纸面+12mm木工板。外用隔音布饰面,利用隔断空间将音箱嵌入墙体,表面使用专业透声布,不会削弱音箱的声音。房间层高较低,不做繁杂的顶面设计,后应业主要求将顶面做星空顶处理。地面铺设吸音地毯,避免与顶面产生颤动回声。

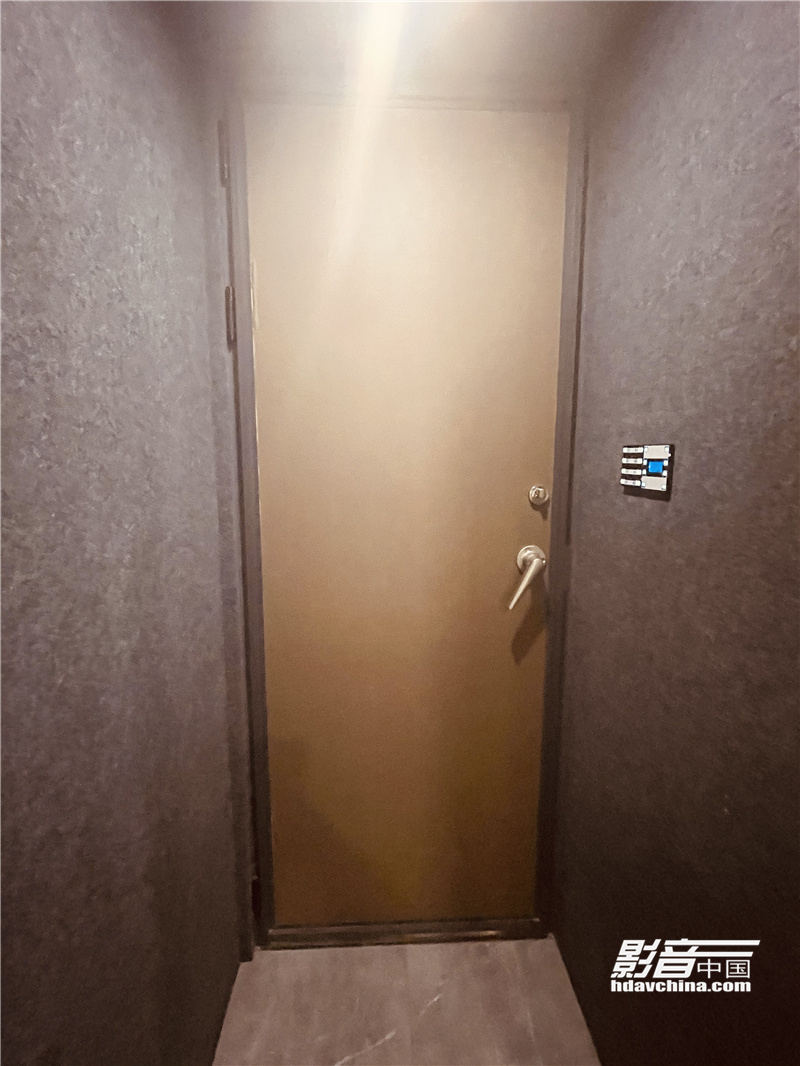

影音室的门使用了专业的影院级隔声门,隔音量大于40分贝,门框厚142mm,重量180千克,内置多层阻尼,阻抗性能差异大,防止吻合效应的产生,门框采用不锈钢防划处理,内部填充隔声材料,隔声效果更佳,一体成型,五金采用日本进口密封压力锁,具有强大的密封能力,保障整体隔声效果。

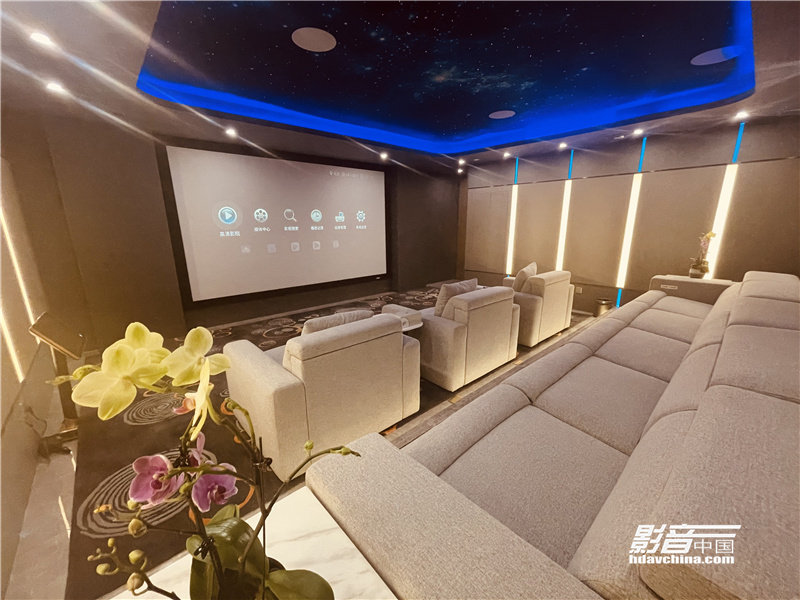

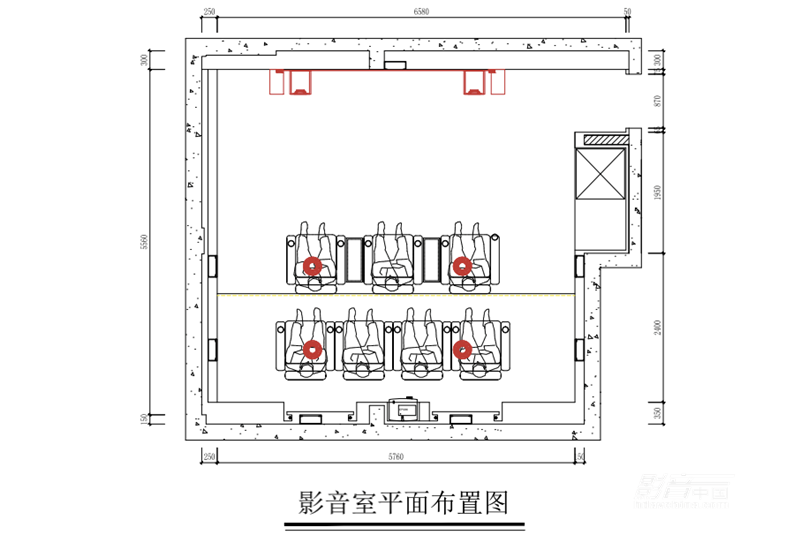

考虑到业主与好友家人一起观影的需求,设计了两排座椅,一排观影角度为48度,考虑到业主喜欢大幕的观影感觉,二排观影角度36度,更适合儿童及年龄较大的观众,二排抬高20公分,视线不会被前排的观众所遮挡。



设计与调试心得


业主希望可以使用较大的幕布,但是此房间为正方形,对投影距离有所要求,更大的幕布需要更长的投影距离。为了满足业主的要求,与设计师沟通后将后墙开洞,将一部分投影机的机身放于隔断墙与后墙来增加投影距离。投影机选用明基激光光源的旗舰4K960,满足了亮度和画质需求。



花絮

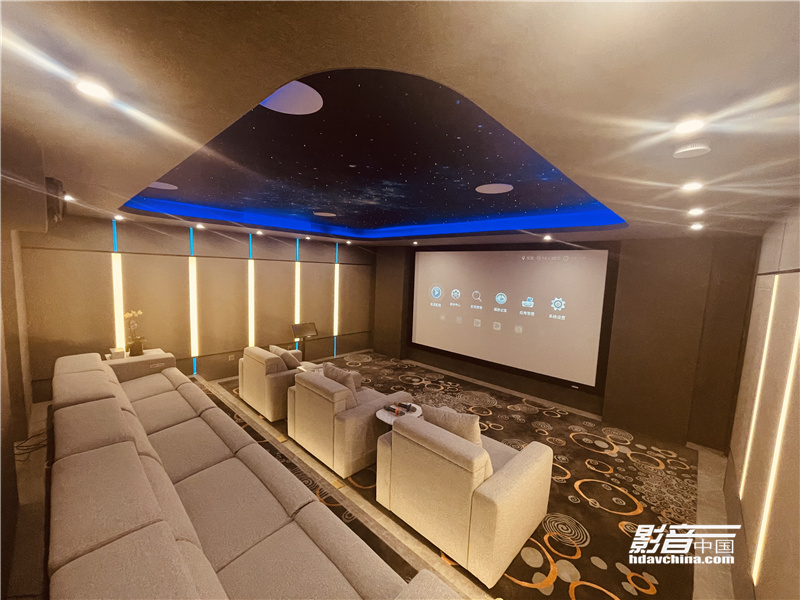

幕布采用ISK-SCREEN160寸16:9平板双层斜纹编织透声幕,实现4k高精细画面再现性和优秀的声音透过性的完美结合,高密度立体编织技术,有效消除和投影机配合时所产生的摩爾纹。幕布背面的“黑位补偿”技术,能抑制后方投影反射光,并极大的提高对比度,背面黑色加强幕料设计,使画面真实、细腻、黑位深沉,能够轻松应对2160P(4k)以上分辨率,采用高钢性铝合金框架,结合精密的弹簧张力结构使幕面时刻保持平整,组装轻松简易,并可选购气压组件以方便对后置音箱进行维护。


LYNGDORF MP50前级解码器,16通道信号输出,支持标准的全景声影院需求,自带Room Perfecttm房间校正系统,在所有机器自带校正软件中功能和自动优化的准确度是最好的,功能包括杜比全景声和QTS:X沉浸式音频解码。


系统经过多次精心调试,实测在参考音量时轻松超过115dB最大声压值,在实际观影中低频张弛有度。斯塔克低音是设计师使用过的效果最好的低音炮,速度快,整体密度和能量感丰富,完全满足各种影片超低音需求。现业主已经入住别墅,对影音室和智能操作系统很是满意,闲暇之余看看电影听听音乐,和三五好友唱唱歌,影音室是业主休息时最喜欢的空间。
