基本情况简介

实施方类别：影音设计师

案例类别：商用案例

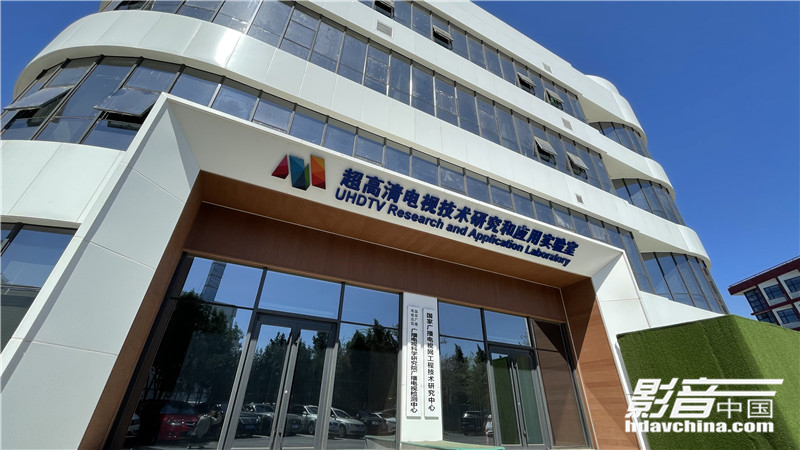

位置及周边概括性描述：北京亦庄视听产业园（创新大厦）1F（建筑物共4层）

资金投入：音视频系统设备投入300万元，装修+声学部分投入100万元，总资金投入共计400多万元。

空间信息：长10.2×宽10×高4.4m

用户使用需求：国家广电总局为下一代超高清（8K）技术+多声道音频的广泛应用，未来对2022冬奥会和多种节目源对于多声道的转播需求，参考国际权威德国Frunhofer音频实验室和日本NHK电视台多声道录制的标准，根据中华人民共和国广播电影电视行业标准GY/T 316-2018（ITU- R BS.2051-1用于节目制作的先进声音系统）。设计满足48声道音频及后期拓展要求的主观评价实验室。

设计目标及部分声学技术要求：

1.本底噪声要求必须满足NR30

2.建筑隔声隔声量(Rw)≥46dB（A计权）以上

3.中频满场混响时间：RT≤0.4秒 （500～1000Hz）

4.中心频率曲线平直+-1db（正负1db）

设计师：董斌，同济大学建筑系（建筑声学）

2004年-参与上海浦东东方艺术中心项目设计施工

2005年-参与设计上海浦东金士顿330人影院会场

2008年-获得THX影院技术认证工程师

2009年-累计在上海及周边设计完成30余个百万级私人影院

2010年-完成上海世博会4个场馆的音视频分配方案

2012年-设计完成上海市第二中级人民法院庭审观摩室

2013年-设计完成苏州电信，集团会所及集团大楼多个视频会议室

2014年-完成设计制作美国Qualcomm中国总部（张江）多声道音频实验室

2015年-设计完成SMIC中芯国际（张江）多媒体发布中心

2017年-设计完成华为（上海）汽车AI交互式研发中心音频实验室

2018年-参与设计上海音乐厅音频扩声系统整体改造设计

2019年-设计完成华纳迪斯尼中国总部（上海）后期制作录音棚

设计公司：摩根（中国）智能技术有限公司 上海影音部

器材列表

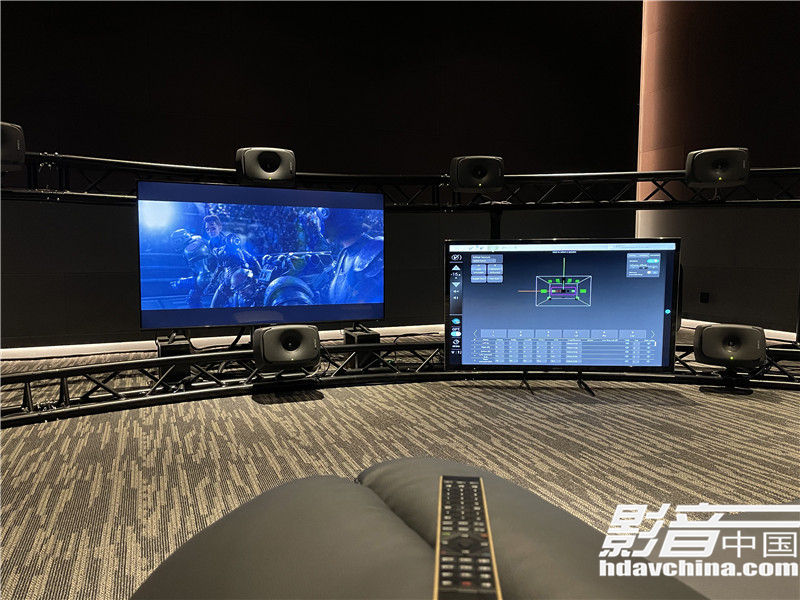

音频设备：Trinnov Audio +Genelec 22.2监听系统

智能设备：Moorgen（摩根）

视频设备：8K MicroLED

AV处理器：Trinnov Audio Altitude 32

有源主音箱：Genelec 83系列X22

有源超低音：Genelec 73系列X2

影院构建过程，声学/光学处理及特别设计

隔音部分采用双层墙体结构（双墙+空腔）配合使用上海声望声学专业隔音门（46db），墙面及天花部分采用声望声学专利开发的PBA声学结构属于金属穿孔吸音结构（表面PET），内填充变化可有效控制吸音量及吸音频率。

设计与调试心得

主要有两方面：

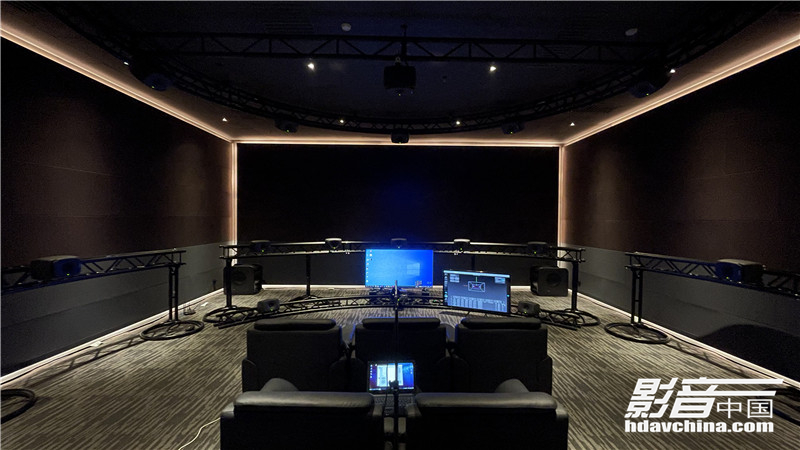

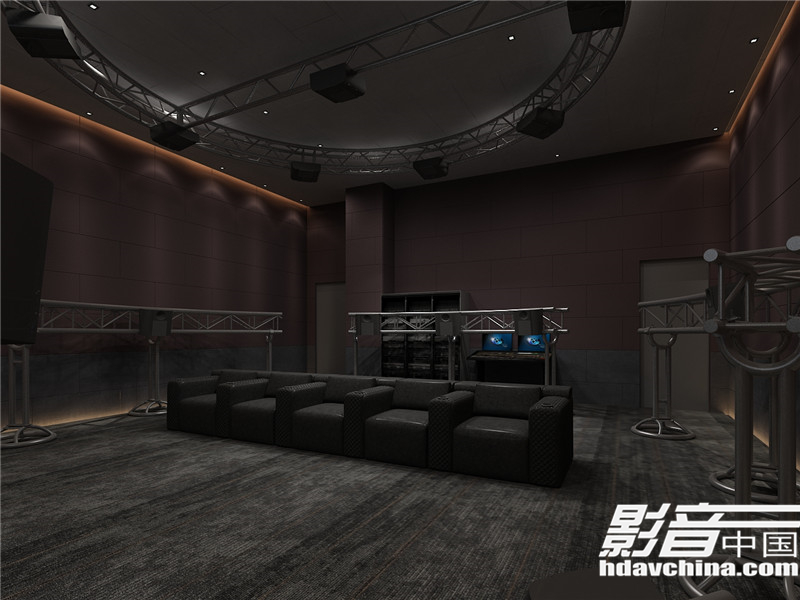

1.整个实验室空间为体现专业性，特选用酱紫和深灰两色搭配，配合轮廓顶线灯带设计，在多声道测试时有很好的沉浸感，安装厚度刚好使用PBA声学材料厚度特性一次成型加工制作而成，现场直接通过PBA快装结构完成安装。对于驻波、颤动回声等多种谐震处理声望声学的PBA材料都有很好的解决方案；

2.同时由于本底要求高除基础隔音处理和隔音门外还特地对于通风系统进行消声处理；

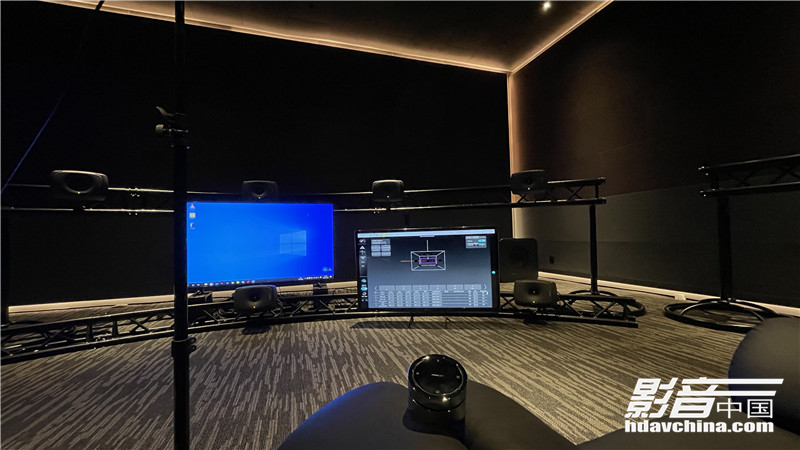

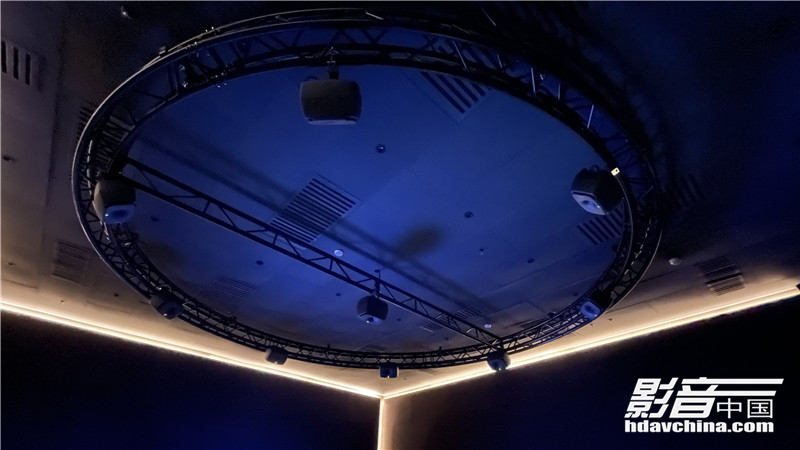

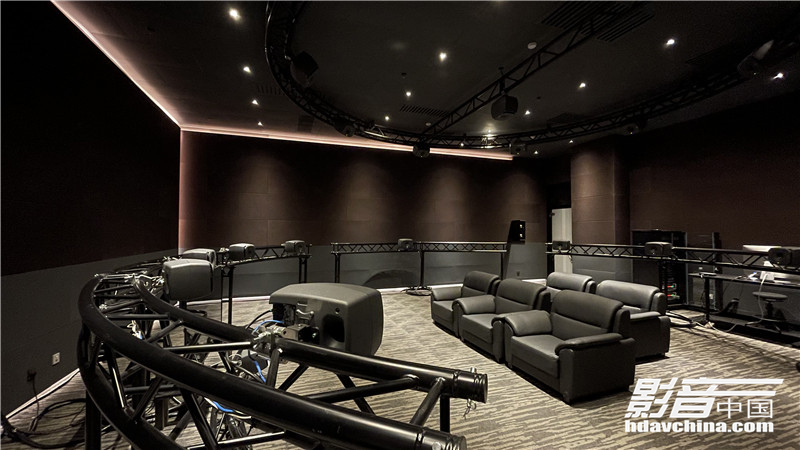

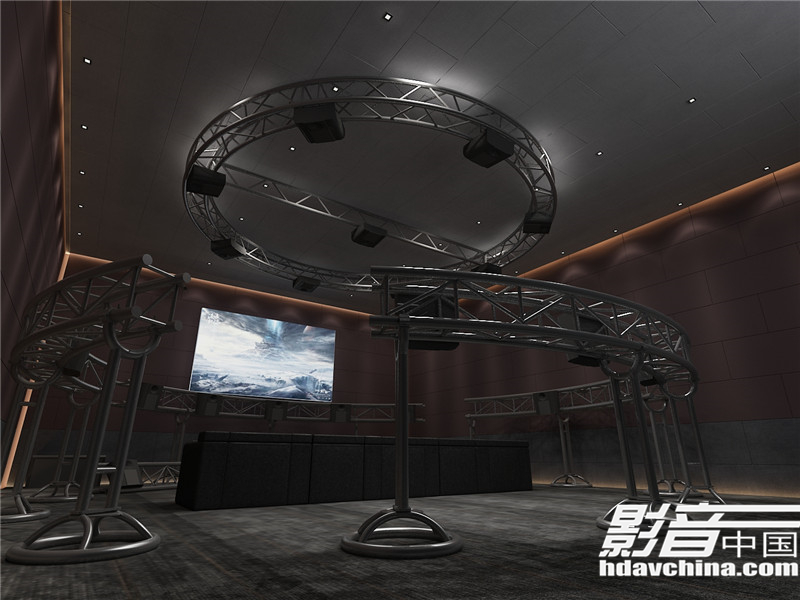

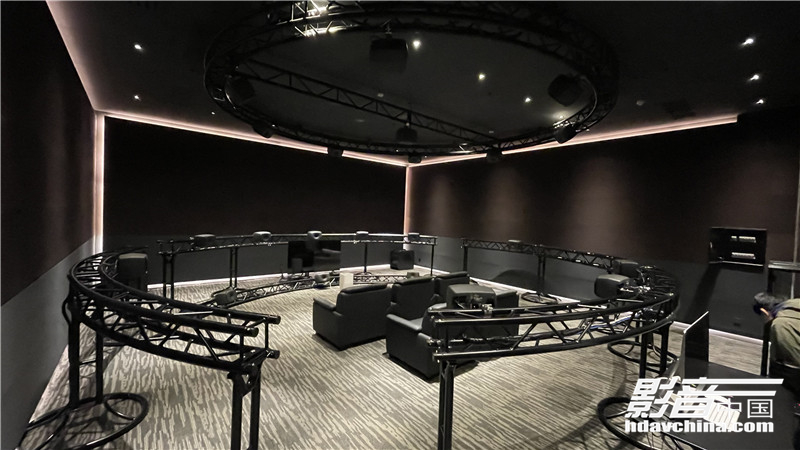

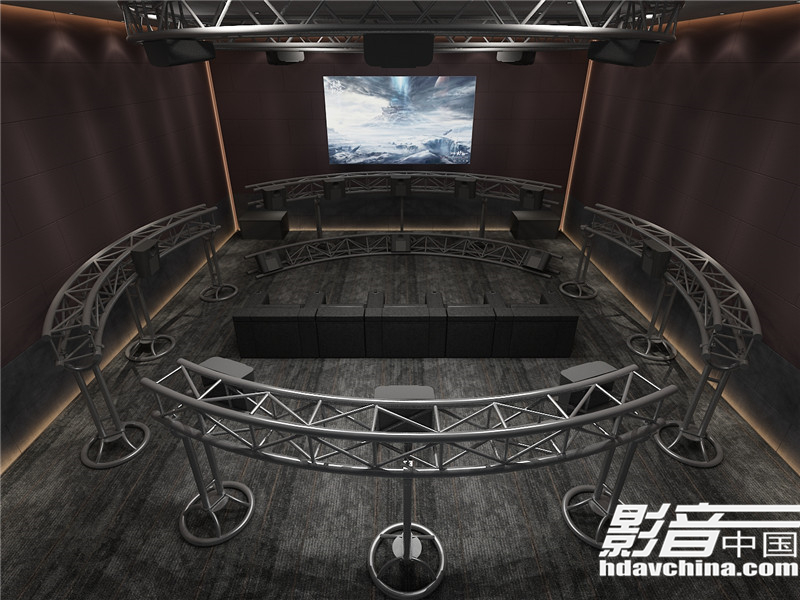

3.设计采用上、中、下三排圈形Truss架方便安装及后期增加声道设备安装，同时为满足多声道安装角度要求方便多角度调节。

整体风格与效果

真实、清晰、准确、震撼就是整个项目评价，最终整体声学检测各项指标均达到甚至超过国际行业标准。
