基本情况简介

实施方类别:影音设计师

案例类别:商用案例

位置及周边概括性描述:该案例位于浙江省杭州市拱墅区祥富路2号2幢北楼104-105室嘉音嘉影杭州体验中心。

资金投入:影音设备及装修整体投入150万元(其中投影38万元,音视频解码系统合计超40万)

空间信息:面积48㎡,长8.5×宽5.7×高3.1m。

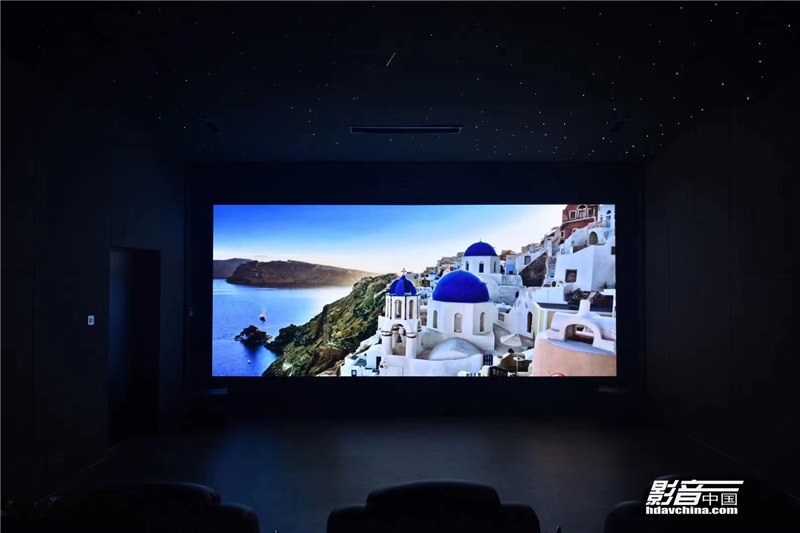

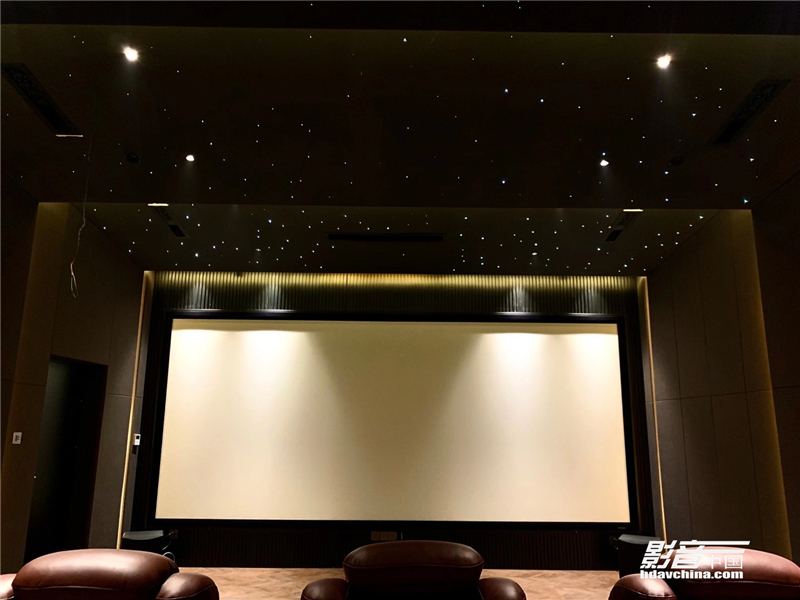

用户使用需求:该空间设计之初就定位于面向高端客户打造的专业级私人影院体验空间,对音视频的设计要求高于一般展厅。对音频的要求除了做到满足沉浸式音效的真实感,还力争对声音细节进行高精准的还原。视频的色彩要求也极高,除了满足色彩宽容度和细腻感的真实性,同时也要求了大尺寸幕布对投影机亮度的需求。故设计9.2.6声道的沉浸式音效系统,投影机使用巴可全真5K投影机,投影幕布采用了220英寸的2.35∶1的透声幕布。


设计师:贾伟光,98年进入影音行业,拥有23年从业经验,国家高级音响师,北京音响协会会员,国内第一批定制设计安装影音系统人,服务客户超1600余家。

设计公司:嘉音嘉影(杭州体验中心)



器材列表

视频设备

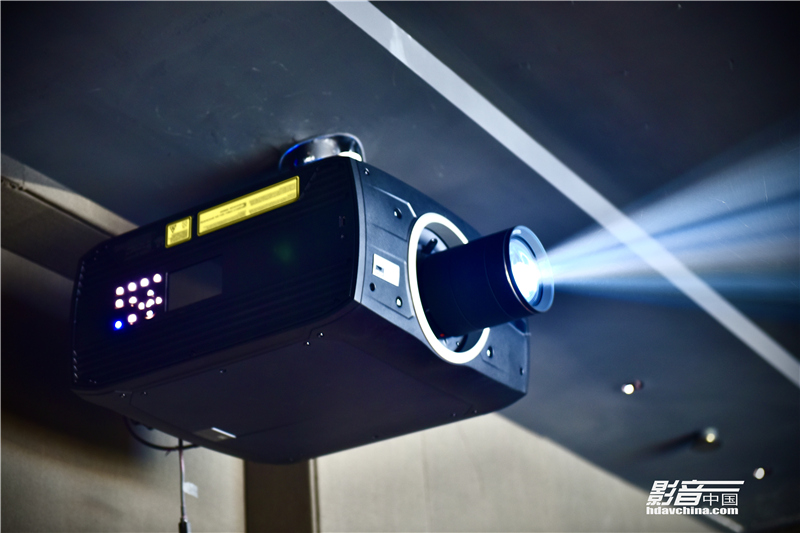

投影机:Barco(巴可)Balder CinemaScope



音频设备

Trinnov(创诺)Audio Altitude 16前级处理器

Procella Audio(宝仙娜)PA-2100 ×3

TDG Audio Skybar LCR ×3

TDG AudioIWLCR-66 ×6

TDG Audio IWS-10 ×6



影院构建过程,声学/光学处理及特别设计

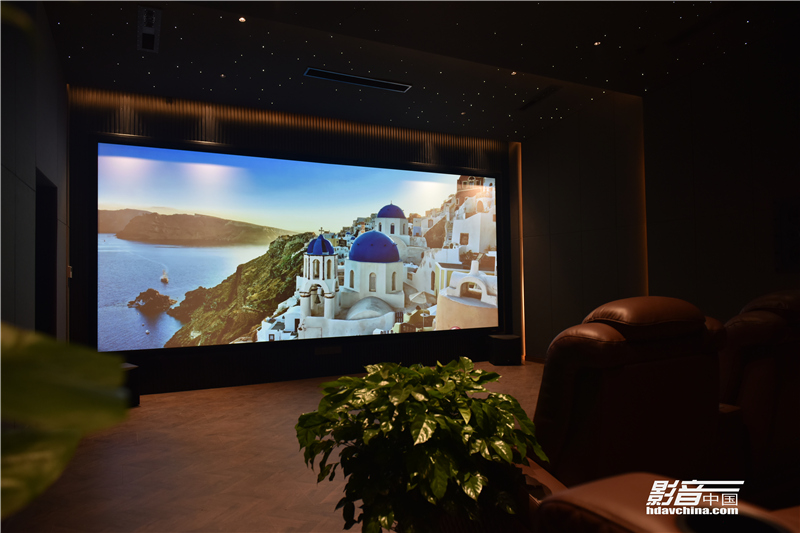

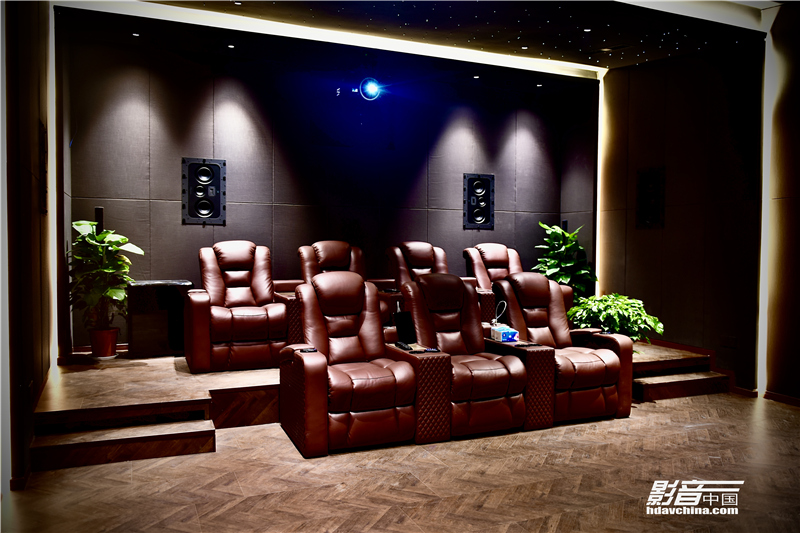

影院色彩设计以深色系为主,两排3+4观影座椅。声学设计上采用内嵌声学材料,外以透声布封面的处理方式。扬声器以Dolby Audio设计指南为布局标准,根据听音位为原点,进行声学材料的定位安放。




设计与调试心得

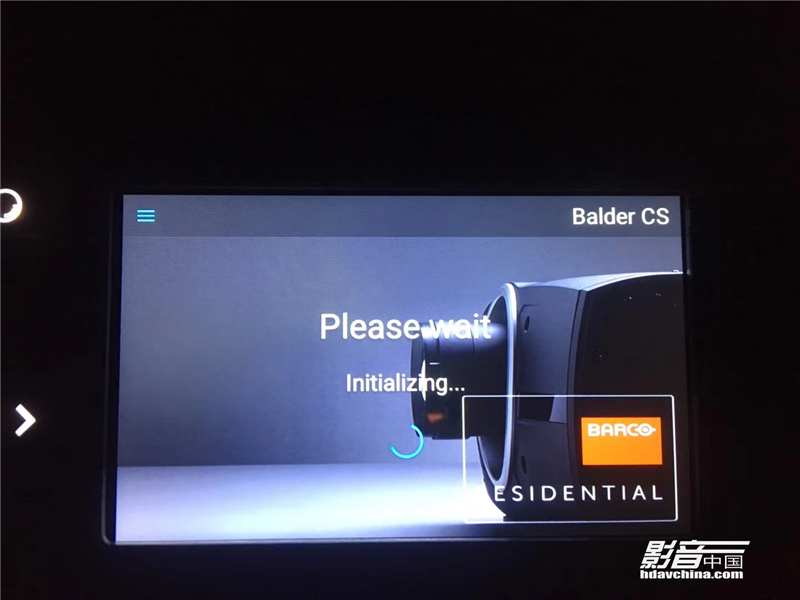

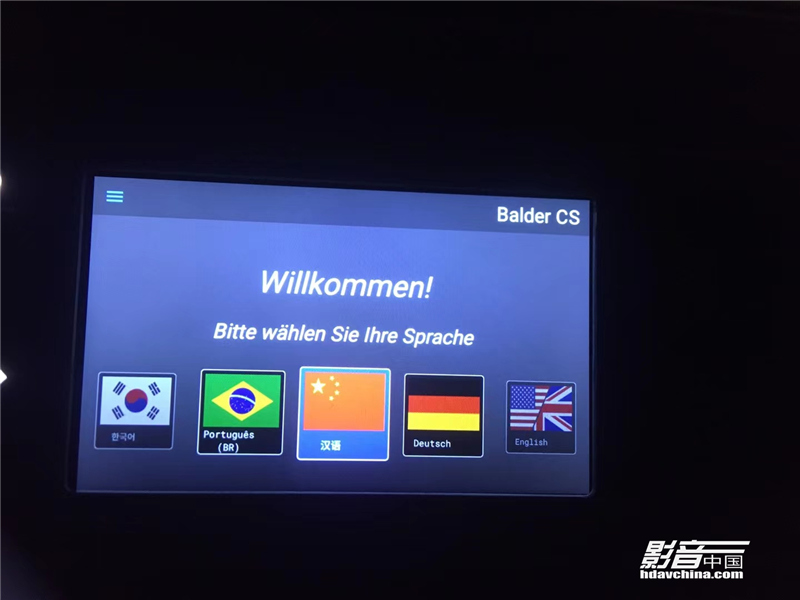

投影机采用Barco专用调试器材做调试工作,投影画面的面积较大,难免会有画面亮度不均匀的,因此要得到最准的数据,就要将色仪对准整个投影画面的中心点,然后对投影机的灰阶进行测试。


测试过程需要注意的地方有两点:一是测量过程中不能改变测试光线环境和对电脑进行任何操作;二是投影机有多种预设模式,建议对于各种模式都进行测量,然后选择相对较好的一种模式,并在这个模式下进行后续校对。

随后校准黑位和白位,由于亮度和对比度其实是相互影响的,所以要经过多次调节才可完成,要反复查看两个测试视频片段,直到调节到黑位和白位表现都很好的参数,没有出现偏色的现象即可。



随即进行伽马校准,高端投影机相比较普通投影机而言,可以对伽马进行更细微的调节,以及校准白平衡和校准色彩。校准白平衡和色彩是校准投影机非常重要的步骤,优秀的投影机应该是不仅要色域覆盖更大,更要色彩准。
