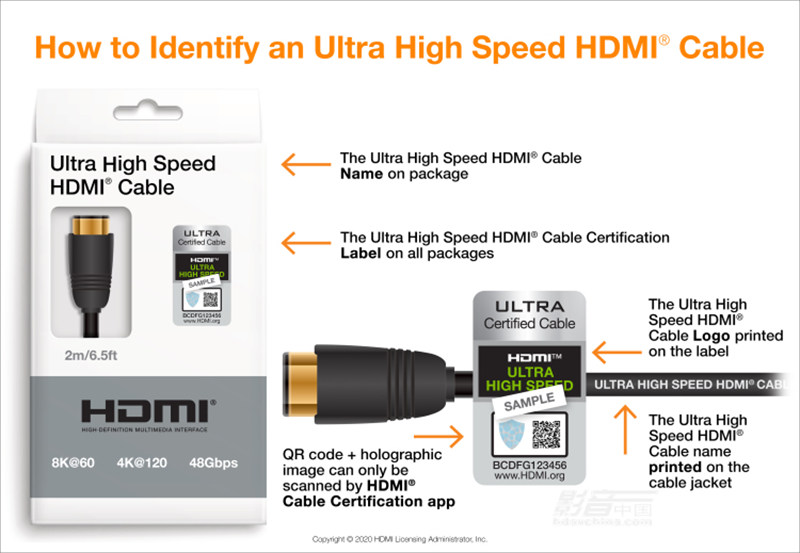

关于目前UHS HDMI认证的基本要求和流程

目前中国、日本、韩国、美国和欧洲地区都有能进行UHSHDMI认证的HDMI ATC机构,国内主要有两家,分别在台湾和东莞。其中GRL东莞可提供完整的HDMI2.1FRL Sinks、FRLRepeaters、CEC 2.0和 Active/Wire Cat 3 Cables的认证测试服务。

不管是HDMI铜线还是光纤线,UHS HDMI认证主要测试两个方面,一是否达到48Gbps带宽,二是否具备低EMI电磁干扰特性。而且要求每个长度分别认证,也就是说,某品牌15米长的线材拿到UHS HDMI认证,并不代表同系列的12米或10米的线材也通过认证。

根据余瑞忠老师的经验,就HDMI铜线而言,目前要通过UHS HDMI认证,两米以内的线材基本是30AWG,三米一般是28AWG。五米的话,则大概在24-25AWG之间。每一家的技术水平不一样,所以通过认证的、同样长度的线材,在线身的粗细上可能有些不同。

如果当初通过认证的线材采用裸铜的话,后来改用镀锡铜或镀银的材质,是不是会影响认证结果呢?余老师在和UHSHDMI认证项目的相关负责人沟通后,告诉本刊记者,其实并没有那么严格,只要线材本身的AWG数值没有改变就可以。举个例子,假设线材原本的19条线就像19个人一样,高矮胖瘦不一,按照规则排列好,更换表面材料就像给这些人换上不同颜色的衣服一样,身高体重等关键外形元素并没有改变,最终可能会使画面或声音产生些微差异,但不会改变基本的带宽和性能。

虽然HDMI铜线和光纤线最后拿到的都是同样的UHS标准,但HDMI铜线和光纤线的检测流程和费用并不完全相同。一般来说,HDMI铜线需提交4组相同长度的样本,而HDMI光纤线要提供3组。后者的检测费用比前者更高一些。所有样本都要通过带宽和EMI检测才能拿到认证。顺利的话,大概两个星期左右可以完成整个测试流程。当然,如果某个样本在一开始的带宽检测上就败下阵来的话,会被测试中心退回,需要厂家重新选送,直至所有样本都通过检测。


通常来讲,如果线材可以通过带宽检测的话,基本上有八九成的概率能通过认证。相对于光纤线而言,铜线要通过EMI测试会更难一些。因为线身比较粗大,要用铝箔或铜箔等材料将线身全部包裹起来,才能有合格的屏蔽效果。在此之前,有些品牌根本不在意屏蔽的问题,只要能出画面和声音就行。但是,UHS HDMI认证不一样,它需要线材穿好防护衣,不要干扰别人,也不被别人干扰。

另外,线材所使用的接头最好也要通过HDMI协会的认证,再加上对生产工艺和技术的高要求,加工的设备都比较高级和昂贵,制作时间长,因此,能通过UHS HDMI认证的线材售价必然比普通的线材更高。考虑到申请认证和购买认证标签的费用,目前愿意参与到这个认证项目的厂家,需要同时具备实力和财力。而随着认证的逐渐普及,是否拥有相关认证,或许会影响品牌和产品的出口审批问题。

AWG小知识科普(资料来源于百度百科)

AWG(American wire gauge)美国线规,是一种区分导线直径的标准,又被称为 Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值(如24AWG、26AWG)表示导线形成最后直径前所要经过的孔的数量,数值越大,导线经过孔的等级越高,导线的直径也就越小。



(未完待续)
