Die Zwei是位于德国北部、从事高端家庭影院定制安装的集成商。最近他们设计的案例有幸入围2021 CEDIA最佳家庭影院决赛。赶在11月11日于伦敦举行CEDIA颁奖典礼之前，Trinnov与公司所有者Thorsten Koehler和Stefan Becker进行了交谈。

Die Zwei-Heimkino GmbH是位于德国北部的小型公司，我们专注于在德国和周边国家提供高端家庭影院定制安装服务。

我们提供的服务包括设计/规划到全方位施工，每个项目都根据客户要求定制。我们追求质量而非数量，并致力于细节的把控。

我们最宝贵的资产，是自有品牌beckersounds，它是个设计简洁的音箱产品，结合多种配置、纯粹的beckersounds功放，它们与Trinnov的Altitude前级可以实现完美搭配。

空间设计和技术规划都基于最新的3D CAD技术，项目管理遵循敏捷原则，以确保灵活性、顺利部署和高效运营支持。

客户已把家庭影院集成到他的起居室中，现在又计划对现有空间进行扩建，辟出专属的影音室。

我们被要求从一开始就与建筑设计师和第三方建筑施工公司沟通。客户居所距离我们有700km远，因此计划通过远程来协调当地的建筑公司完成施工。

 专为家庭影院展开的扩建

客户在客厅里有发烧音响，现在又需要有个新的影音室，呈现毫不妥协的电影音效。此外，屏幕尺寸在居中要尽可能得大。房间设计不能影响到影像质量和音效，同时追求干净、简约的设计，而且依然要做到舒适。

影音和内部基础设施的控制，要尽可能得舒适，因此快思聪的控制系统从一开始，便是设计中的有效组成部分。快思聪的系统不仅控制影音室内的设施，还接管了居室中的其他部分，比如花园里的一些装置，像是户外音响、照明、喷泉等。

虽然控制应该尽量做到自动化，但某些方面也需要提供手动控制，以满足客户的个人选择，比如通过遥控器进行音频/视频的调整。

由于一开始就介入房间规划，我们有得天独厚的条件，尤其是音效处理上。视频方面，挑战来自于如何将之前客厅中的投影机集成到新房间中。

为了获得尽可能高的亮度，尤其是在显示HDR内容时，我们选择了高增益幕。在我们公司的展厅里有个弧形幕的演示，客户非常喜欢，甚至想更进一步，追求大约10%的弧线。为了能够应付如此庞大的曲线，需要进行几何校正。这是madVR Labs Envy Extreme 视频处理器（我们认为它就是“视频版的Trinnov”）拥有的独特功能。

在安装投影机和屏幕的当天，madVR Labs发布了其几何校正的首个固件升级版本，我们成为现实世界中第一个使用到它的人。

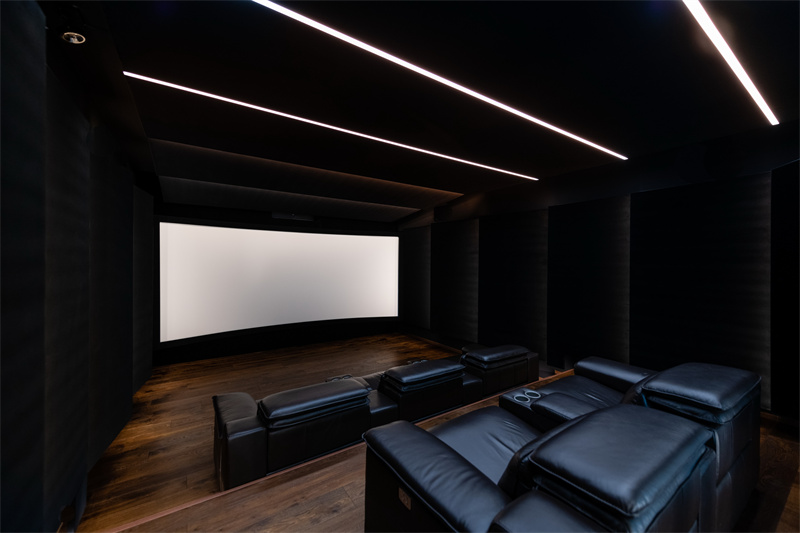

影音室中巨大的弧形屏幕

我们邀请客户来到汉堡的公司展厅。那里有15.1.6声道的音箱布局以及通过Altitude预设进行快速切换的能力。这使得客户能够聆听各种不同的音箱布局并最终选择适合他自己的。后来他选定了11.1.6声道的布局，并将计划中的Altitude 16升级为Altitude 32。

左中右主声道、2个加宽声道，还有4个侧环绕声道覆盖计划中的两排座位，之后是一对后环绕以及6个用于沉浸式环绕声的天空声道音箱。

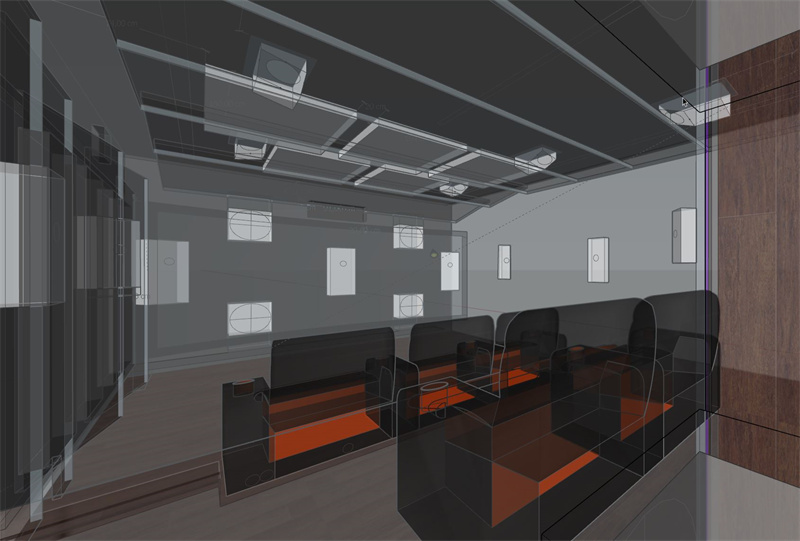

音箱布局的3D渲染图

我们选择b500p作为主音箱，这是款双向号角控制的恒定指向性音箱，附带15英寸中低音。环绕音箱b300p由单向号角和12英寸中低音组成。顶部的b200p为两路同轴音箱。

所有17个音箱的低频截止频率都设定在80Hz，低音由8个b1000p超低音以双低音阵列（DBA）形式呈现，它们前后各有4个，均配置18英寸口径的低音单元。

 这张3D渲染图能显示超低音阵列的位置

所有音箱都在我们自有工厂里生产，根据项目要求完全定制形状和尺寸。

为了减少驱动有源音箱所需的声道数量（在此设置了39个声道），我们在设计中添加了五个Xilica XP-4080 DSP。使用外部DSP——将音箱“激活”移至外部DSP，为我们提供了很大的自由度，来满足不同要求和预算。

剩下两个声道的Altitude输出，则用于一组额外的室外音箱，单独预设。

 安装Altitude32-1624的机柜

客户想要最好的，而客户也得到了最好的……

很明显，只有Altitude才能驱动计划中的音箱数量以及实现预定的布局。唯一的问题，是使用Altitude 16还是Altitude 32。

校准很顺利，像往常一样，没有任何问题。客户抱着极大的兴趣全程观看。

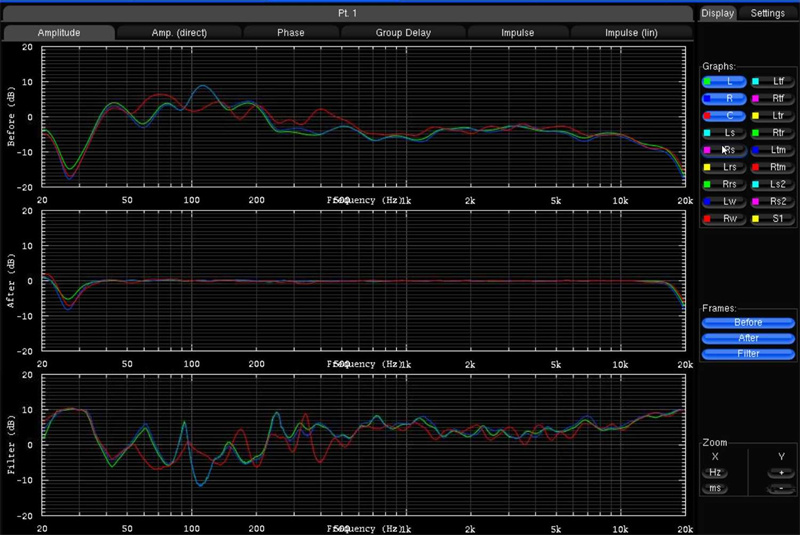

主声道频率响应优化后的图表

我们为影院音箱和户外音箱创建了特定的预设，并添加了我们创建的、几个不同的目标频响曲线，以满足特定的聆听场景。这些预设可以通过快思聪遥控器轻松选择。

Altitude能顺利集成到快思聪的控制系统中。

所有重要功能都可以通过遥控器和安装在影音室的触摸面板完成，并且所有操作状态和设置的重要信息都可供客户使用。

Altitude的远程支持，具有巨大优势。我们根据客户要求轻松调整配置。即便出现严重的问题或是固件更新，Trinnov的支持人员也可以远程参与。

这个案例有很多亮点。

除了已详细描述的音效外，影像也很壮观——它拥有184英寸透声幕，具有10%的巨大弧形曲线。通过madVR Labs的Envy Extreme驱动，用于HDR色调映射和几何校正，提供强大的视觉沉浸感，与Trinnov的Altitude和我们的beckersounds音箱+功放创造的出色音效相结合。

快思聪控制的系统，使日常使用尽可能地舒适。自动化程度是根据客户要求量身定制的，他希望大多数方面都完全自动化，但在某些方面需要一定程度的手动控制。

所有这些都很好地融合在一起，在复杂的房间设计中呈现出尖端的音效和视觉体验。

客户多次以口头和书面形式表示，他非常满意。事实证明，它听起来比我们展厅的效果要更好，因此我们正在认真考虑如何优化自家的展厅。

音频系统

Trinnov Altitude32-1624 AV前级

Xilica XP-4080 DSP处理器×5

beckersounds a1000-1 3声道后级×1

beckersounds a1000-2 6声道后级×1

beckersounds a250-8 8声道后级×4

beckersounds a2500-1 单声道后级×8

beckersounds b500p有源音箱（主声道）×3

beckersounds b300p有源音箱（宽/环绕声）×8

beckersounds b200p有源扬声器（天空）×6

beckersounds b1000p超低音×8

视频系统

madVR Labs Envy Extreme视频处理器

索尼VPL-VW790ES投影机

曲面透声屏，2.40：1 格式，184英寸

信号源

索尼UBP-X1100ES超高清播放机

Apple TV 4K流媒体播放机

Dune 4K Reelbox流媒体播放机

控制：Crestron CP4控制器，包括影音室外的控制面板和遥控器

其他

坚固的19英寸机架37RU×2

Gude EPC-8221-1 PDU×2

Araknis AN-110-SW-R-24局域网交换机
